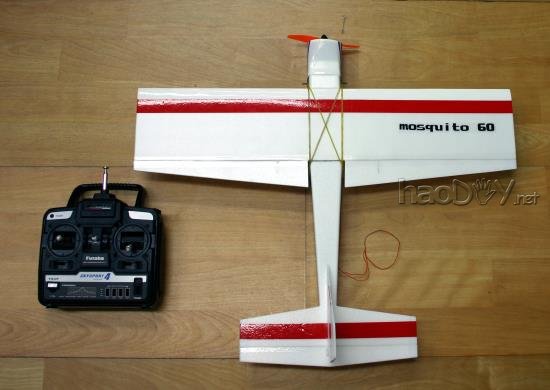

一、主要规格 01.全长：490mm 02.翼展：600mm 03.动力：300直驱 04.螺旋桨：GWS4025 05.电池：1800鋰电 06.伺服：GWS_Pico；升降及副翼 07.接收：GWS_R6NⅡ 二、使用工具及各种胶带 01. 钢尺 30cm、60cm、100cm 02. 角尺 03. 大美工刀、小美工刀 04. 透明封箱胶带、有色封箱胶带 05. 双面胶带 06. 速乾型保利龙胶  三、使用材料 07. 1mm巴尔沙木 08. 1mm珍珠版 09. 3mm珍珠版 10. 4mm珍珠版 11. 2mm碳纤棒 12. 3mm碳纤棒 1.在1mm珍珠版上画出主翼的尺寸，A面為120mm*600mm、B面為150mm*600mm，肋片的间格為50mm（B面為包覆面，多出的部份等合併时再切除）。  2在A面与B面的正面上开槽，注意不要完全切断（多练习就可以达到这种功力了）。 #p#分页标题#e#  3.在A面与B面的背面黏上封箱胶带，及有顏色的胶带作补强及造型（这边选定红色為主要顏色）。  4.将A面与B面对摺并且使用卫生筷将胶带压平。  A.先利用电脑将所需的翼型印出（选用sd7003）。 B..再将印出的翼型贴於3mm巴尔沙木上，然后利用保利龙切割器切出所需的肋片（肋片长度為120mm，厚度3mm及5mm均可）。  7.利用纤维胶带将3mm碳纤棒补强在前端1/3的位置，也就是距离主翼前端40mm的地方。  8.在肋片的底部先黏上双面胶带，双面胶带要切成适当大小，不可太大。肋片与碳纤棒接合的地方要作个切口。  9.撕开肋版底部的双面胶带并将肋版固定於主翼上。 注意：原本肋片长度為120mm，要从尾部切掉7mm。所以肋片的实际长度為113mm。 贴肋片时要从主翼前端2mm开始黏上（这是為了使翼面的弧度较為平滑），肋片与肋片的间隔距离為50mm，中央的部份多几片肋板补强。  10.使用投影片製作副翼连动桿的套管，并将套管黏於主翼的底部。 製作伺服机固定座。  11.於主翼的底部黏上60mm*5mm*1mm（长、宽、高）的巴尔沙木（双面双面胶）。 这样的作法好处是A面与B面结合时会比较好施工。  #p#分页标题#e#12.再於主翼的上方补上直径2mm，长度200mm的碳纤棒作补强。  13.在肋版的上端涂上速乾型保利龙胶，适量即可（也可利用环氧树脂，不过使用速乾型保利龙胶比较方便）。 将底部巴尔沙木上的双面胶撕开，準备将A面及B面结合。  14.主翼的A面与B面结合，注意不要「反角」，弧面要平。  15.压平，约一至二小时。  16.并切掉多餘的珍珠版，主翼尾端的厚度為3mm。  17.製作副翼，并作倒角。  18.使用尖嘴钳折出副翼的连桿，鱼眼环是使用pico伺服机的固定橡胶圈。  19.连桿与副翼连接的地方使用透明胶带（有黏性的那面朝外面）作接合的缓冲。 连桿上的透明胶带再涂上速乾型保利龙胶，然后再插入副翼中即可。  20.使用透明胶带将主翼及副翼接合，主翼与副翼接合的地方儘量不要有间隙。  21.装上伺服机（GWS_pico）。 #p#分页标题#e#  22.製作伺服机与副翼连桿。 注意pico的鱼眼橡胶圈与连桿间会有一些间隙，而產生所谓的「虚位」问题。可以使用透明胶带在连桿上绕个几圈即可解决虚位的问题。  23.贴上贴纸及最后的修整    6.在5mm的珍珠版上划出机身侧板的尺寸并且利用大美工刀割下来。 大美工刀在切5mm珍珠版时比较好施工。  7.利用钢尺在机身收缩处压下做出摺痕，两侧机身均要。  8.製作主翼固定桿。 这边使用2mm碳纤棒，并在机身挖孔的地方补上投影片。  10.贴上有色的封箱胶带作造型及补强。机身侧版完成。  11.製作马达固定座隔板，寛度為40mm、高度為50mm，与木条接合的地方要开槽。 9.将寛10mm的双面胶带从中切开成5mm寛。 在机身侧板的上下面贴上双面胶带。#p#分页标题#e# 注意：与主翼接合的地方不要贴  12.製作马达的下偏角并使用保利龙胶接合盖板及马达固定座。 [img]http://www.efly98.com/cdb_efly98 ... 12_7TLnJNptcRwS.jpg[/img]1.机身底版 2.机身上盖板及水平尾翼，包括升降舵。 3.垂直稳定翼。 4.上盖版。  14.机身的各部组件贴上有顏色的封箱胶带作补强及整体造型。  21.使用纸胶带固定一到二小时。 从侧面看。  22製作机头罩 1.把这杯水喝完___^_^"。塑胶杯的最大内径為65mm。 2.去掉塑胶杯的头部及尾部。 3.利用电脑绘出机头罩的罩子，这边是椭圆型的（长边直径60mm，短边直径40mm）。 4.这是一个圆型盖子造型的机头罩。  27.将盖板的中央部份挖空，并将塑胶杯贴上白色的胶带。  28.将盖板与塑胶杯黏起来。 1.椭圆型造型机头罩。#p#分页标题#e# 2.圆型造型机头罩。 註：我个人认為椭圆型的看起来比较好看。  29.机身与机头罩接合的样子。  30.準备安装升降舵的伺服机。 因伺服机距离接收机比较远，所以要加装一条延长线。  31.利用双面胶带将伺服机固定於机身中并将连桿接好。  32.撕下机身侧板上的双面胶带，将机身的上盖板及尾翼黏上。  33.利用速乾型保利龙胶将垂直尾翼黏上，完成机身的製作。  34.电子设备摆放位置。2.接收机。 3.1800mah鋰电。  35.升降舵及连桿连接特写。  36.终於完成了！ 编号：M60_V1.1_2 (蚊子60机第1.1版第2台)  #p#分页标题#e#没有视屏，有图片    (责任编辑：admin) |
