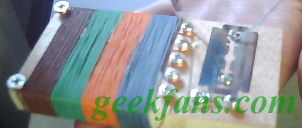

 图片有点小，模仿战时条件，线路全部采用绞接，没有用到烙铁 材料：木板一块、网线7.5米、刮脸刀片一个，别针一枚，螺丝钉若干、鳄鱼夹一个（可以没有）【就这些东西，够少吧】
我的实际制作和图上有些偏差 图上是10匝一个抽头， 共60匝，在实际制作中是15匝一个抽头，60匝
刮脸刀片配合别针做成的检波器，网线绕制调谐线圈 左边的两个螺丝一个接天线，一个接地线 刀片下面的两个螺丝接耳机 由于我的高阻抗耳机还没来，因此没有试听能否收听，但原理正确，配合良好的天地线和高阻抗耳机，应该可以听到广播 附上一些拓广知识 “Foxhole Radio”（直译是“狐狸洞收音机”）散兵坑收音机原来是指在第二次世界大战中，GI（美国兵，美国步兵）在战场上利用被毁坏的汽车和其它装备里能找到的废弃材料自制的可以躲在散兵坑（foxhole）里收听无线电广播的简单矿石收音机。

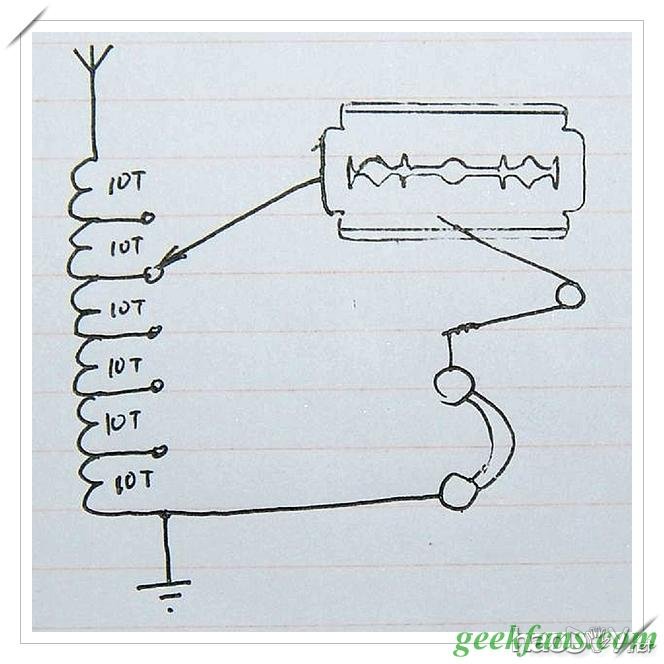

这是某网友画的线路图，我的也是抄袭他的 http://hkbbs.leowood.net:88/forum_read.asp?id=8278916&page=1&property=0&ClassID=0这个地址上是介绍二战时期日本战俘营的战俘制作的这种简易收音机的  散弹坑/狐狸洞收音机之所以得名是因为即使在战场、即使在两军交战的战斗间隙、即使sheltered in foxhole，火腿也都能利用身边常见的物件“摆弄”出来收音机，重点强调的是艰难的环境、火腿们顽强不屈的无线电通讯能力、执著的敬业精神、等等。 特制作此机，不管能不能听，用来纪念在二战中随时都可能掉脑袋的战斗间隙还不忘玩矿石机的盟军的大兵。 如果一定要计较能否收听广播的朋友请绕道，因为现在不比二战时候了，现在是高楼林立，且天空有成千上万条无线电波在自由驰骋，而二战时广播发射则是少之又少，因此，这件作品只用于怀旧，能否收听广播还要依靠各种改良、离广播发射塔的远近情况来决定。 (责任编辑：admin) |
