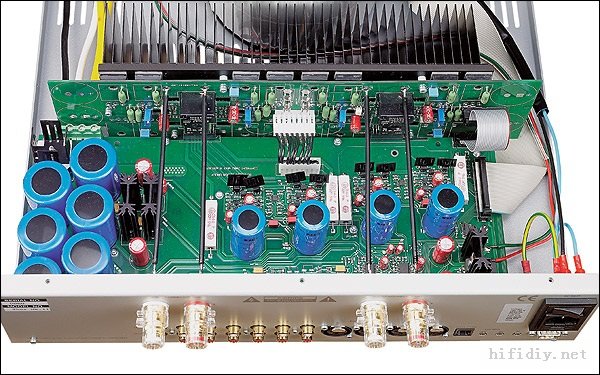

瑞典Bladelius Thor MK II 合并式扩音机 輸出功率：150瓦（8歐姆負載）1,800VA的環形變壓器，同時濾波電容使用了高達80,000μF，  电容器(capacitor)在音响组件中被广泛运用，滤波、反交连、高频补偿、直流回授…随处可 见。但若依功能及制造材料、制造方法细分，那可不是一朝一夕能说得明白。所以缩小范围，本文 只谈电解电容，而且只谈电源平滑滤波用的铝质电解电容。 每台音响机器都要吃电源─除了被动式前级，既然需要供电，那就少不了「滤波」这个动作。 不要和我争，采用电池供电当然无必要电源平滑滤波。但电池充电电路也有整流及滤波，故滤波电 容器还是会存在。 我们现在习用的滤波电容，正式的名称应是：铝箔乾式电解电容器。就我的观察，除加拿大 Sonic Frontiers真空管前级，曾在高压稳压线路中选用PP塑料电容做滤波外，其它机种一概都 是采用铝箔乾式电解电容；因此网友有必要对它多做了解。 面对电源稳压线路中担任电源平滑滤波的电容器，你首先想到的会是什麽？─容量？耐压？电 容器的封装外皮上一定有容量标示，那是指静电容量；也一定有耐压标示，那是指工作电压或额定 电压。 工作电压(working voltage)简称WV，为绝对安全值；若是surge voltage(简称SV或Vs)， 就是涌浪电压或崩溃电压;，超过这个电压值就保证此电容会被浪淹死─小心电容会爆！根据国际 IEC 384-4规定，低於315V时，Vs=1.15×Vr，高於315V时，Vs=1.1×Vr。Vs是涌浪电压，Vr是 额定电压(rated voltage)。 电容器的电荷能量是以Q＝CV来表示，Q是库伦，C是静电容量，V是电压；故当电压值不变 时，加大静电容量就能增高电荷能量。请注意，电容器的容量单位应是F(farad)，可是因计量太 高造成数值偏低，故多改用μF，1F=一百万μF。国外也有用mF表示μF，其实mF不十分贴切，但 机械式打字机上没有μ键，故用m代表micro。 有了静电容量及工作耐压两个参数，若你正在选购电容，接下来你会考虑什麽？直觉上是价 钱。嗯，这个参数很重要，而且数值愈低愈佳。也有人先想到品牌，并坚持日本货打死不用─还存 著八年抗战情结？美国货也仅能排第二，瑞典或德国制造的才能排第一。嗯，这个参数也很重要。 但既然谈到品牌，那就不能忽略系列型号；因为一个制造厂会生产许多不同系列的产品，系列不 同，品质及价格就会不同。OK，我们先整理一下，有关电源平滑滤波电容器的参数已知有：静电容 量、额定工作电压、涌浪崩溃电压、价格、品牌、型号系列。 不应该只有小猫两三只，外型尺寸也应该很重要，因为与它相关的有重量及接脚型态，snap- in是插焊PC板式，screw是锁螺丝式。至於重量，同容量同耐压，但品牌不同的两个电容做比较， 重量一定不同；而外型尺寸更与机箱规划有关。有些电容不是全圆型，有点像是多角型， Philips、BHC都有这种看起来似乎很高级的系列。现在我们再整理一下，加上重量、外型尺寸、 接脚型态─已有九个参数。 外皮颜色？这是谁提出来的？很妙。因白色、黑色、蓝色塑胶封装都有厂商在用，它有时也具 有某些意义，例如日规黑底金字常代表高级for audio音响级电容。仅凭外观还能想到哪些？制造 日期，9627就是1996年第27周出厂；近年来日制电容似乎逐渐有意省略制造日期的标示。但外皮 颜色及文字印刷不直接与品质有关，故仅加上制造日期参数。还有，别忘了适用工作温度，因为 105度C比85度C更适用於真空管机。若机器要摆在南极，最好选耐负55度C的品种。 容量误差也别遗漏，当采多颗并联，为求得单只特性均匀，误差当然是愈低愈佳。现在再加上 工作温度及容量误差，咱们手上已有12个参数，对电容器应有三成以上了解。 请别会错意，电容的工作温度不是指环境或表面温度─不管几度，封装塑胶外皮都是一样，它 是指铝箔工作温度，所以装管机选用85度C品种也绝对OK，只要将电容器远离管仔就一定安全。 可是真正有关电容器品质的几个重要参数，却都只存在原厂规格书中，完全不会显露在成品封 装外皮上，而这些重要参数才是本文谈论的重点。 散逸因数─损失角 散逸因数dissipation factor(DF)存在於所有电容器中，有时DF值会以损失角tanδ表示。 想想，损失角，既有损失，当然愈低愈好。塑料电容的损失角很低，但铝电解电容就相当高。DF值 是高还是低，就同一品牌、同一系列的电容器来说，与温度、容量、电压、频率……都有关系；当 容量相同时，耐压愈高的DF值就愈低。举实例做说明，同厂牌同系列的10000μF电容，耐压80V的 DF值一定比耐压63V的低。所本刊选用滤波电容常会找较高耐压者，不是没有道理。此外温度愈高 DF值愈高，频率愈高DF值也会愈高。 但许多电容器制造厂，在规格书上常不注明散逸因数DF值，因为数值甚高很难看。以瑞典 RIFA为例，其蓝色PHE-420系列是MKP塑料电容，它的DF值最低是0.00005/最高是0.0008。但白 色顶级PEH169系列铝质电解电容，就未标示损失角规格。若真注明DF值，可能会是1.0000，小数 点是在1的後面。 漏…漏电流 哇！漏电！最好没有。可是没办法，铝电解电容在工作时一定会产生漏电流。 漏电流(leakage current)当然要低，它的计算公式大致是:I＝K×CV。漏电流I的单位是μ A，K是常数，例如是0.01或0.03，每家制造厂会选择不同的常数。但不论如何，电容器容量愈 高，漏电流就愈大。如果你有容量愈大平滑效果愈好的想法，这个「漏电流」也请考虑在内。从计 算式可得知额定电压愈高，漏电流也愈大，因此降低工作电压亦可降低漏电流。 但降低电容器的漏电流并不容易，低漏电流low leakage current-LL系列价格高昂，我曾向 国内厂商订制一批低漏电流LL系列电容，价格比许多进口电容还贵。漏电流规格，铝电解电容就比 钽电解电容差许多，钽质电容也有乾式及湿式两种，不过它的容量及耐压都较低。 除特别定制外，面对一般品，想要降低它的漏电流可设法提高Vs对Vr的比值。Vs是涌浪电 压，其值当然比Vr额定电压高，但施加电压(真正的工作电压)还应该比Vr低，例如取Vr的90％； 找高耐压品种可说是完全正确。 等效串联电阻ESR 一只电容器会因其构造而产生各种阻抗、感抗，比较重要的就是ESR等效串联电阻及ESL等效 串联电感─这就是容抗的基础。电容器提供电容量，要电阻干嘛？故ESR及ESL也要求低…低；但 low ESR/low ESL通常都是高级系列。 ESR的高低，与电容器的容量、电压、频率及温度…都有关，当额定电压固定时，容量愈大 ESR愈低。有人习用将多颗小电容并接成一颗大电容以降低阻抗，其理论是电阻并联阻值降低。但 若考虑电容接脚焊点的阻抗，以小并大，不见得一定会有收获。 反过来说，当容量固定时，选用高WV额定电压的品种也能降低 ESR；故耐压高确实好处多 多。频率的影响：低频时ESR高，高频时ESR低；当然，高温也会造成ESR的提升。 串联等效电阻ESR的单位是mΩ，高级系列电容常是low ESR及low ESL。若比较低内阻及低漏 电流两种特性，则低内阻容易达成，故标示low ESR的电容倒很常见。ESR与损失角有关联，ESR＝ tanδ/(ω×Cs)，Cs是电容量。 有时电容器规格上会有Z，它与ESR的意义不同，但Z的计算示与ESR有关，同时也考虑到容抗 及感抗，是真正的内阻。刚才提到电容的ESR单位是mΩ，那是指大电容，若是220μF小容量电 容，其ESR单位就不是mΩ而是Ω。何种电容器的ESR最低？答案只有一个：Sanyo的OS有机半导体 电容！ 涟波电流Irac 前面谈到的散逸因数DF-损失角tanδ、漏电流、ESR-串联等效电阻…等，其值都是愈低愈 好，但现在要提的涟波电流ripple current却是愈高愈好。特别是现在都特别讲究後级扩大机要 有大电流输出，电源平滑滤波电容器的涟波电流Irac(或Iac)就显得格外突出。 涟波电流Irac的标示至少应有低频及高频工作时两种规格数字，低频大约是以120Hz做标准， 高频大概是以 10KHz做标准，但不同制造厂商可能会有略微的差别。 涟波电流与频率刚好成正比，因此低频时涟波电流也比较低。可是对我们音响迷来说，低频段 的Irac值才是重要。所以在采购电容器时，涟波电流数字高低是极为重要的依据。在一般状况 下，同品牌时，锁螺丝式电容的涟波电流通常比snap-in插PC板式来得高。 曾经有一种说法：RIFA的10000μF相当於其它厂牌15000μF，因为大部份日制电容的涟波电 流都不高，而RIFA又特别高，故好像可以一个当两个用。德国Siemens、英国BHC电容，在Irac这 项特性上也常优於日制品。就笔者所知，Irac最大的电容，是Siemens SIKOREL系列电容为最 高，6800μF/63V就高达20A！若是小容量电容，Irac最大的是Sanyo OS电容。 就後级扩大机的动作来说，很多人会认定低频时吃电流。有个方法可以试：以电表直流电压- DCV最低档量任一只射极电阻压降，最好是指针电表，播放唱片，将前级音量转大，注意电表指针 的摆动，你就会发现低频固然会吃电流，四把吉它连弹也会猛吃电流！什麽音乐最适合run-in後 级扩大机？Holst的《行星组曲》第一曲MARS。 现在你应该已经明了六成以上，或许你想问：有没有体型不大，漏电低、ESR低、tanδ低、 误差低、价格低，但涟波电流高、适用温度范围高的铝电解电容？嗯…，没有！ 关於容量误差，近年来铝质电解电容颇有进步，以往是-20％～+40％，现在大多是+/-20％。 但其容量常偏＋而不是偏－，故10000μF测量起来有可能会接近12000μF。 精确量取大容量电容器的静电容量，是我多年来一直想做的事。不要怀疑，这种测试仪器很难 买到，美国曾制造过，可量至99999μF，并能同时显示DF值及 ESR值；而且电容量是100Hz、 1KHz、10KHz三段（不是两段）频率测试的平均值。这种仪器国内市场曾出现过，小卖新台币十万 元─只差漏电流的测试。 额定工作电压的安全度，在我的标准是：至少理让15％。例如某电容的额定电压是50V，虽然 涌浪电压可能高至63V，但我最高只会施加 42V电压。让电容器的额定电压具有较多的余裕，能降 低内阻、降低漏电流、降低损失角、增加寿命，一举数得何乐不为？以前曾看过日制扩大机，± (责任编辑：admin) |
