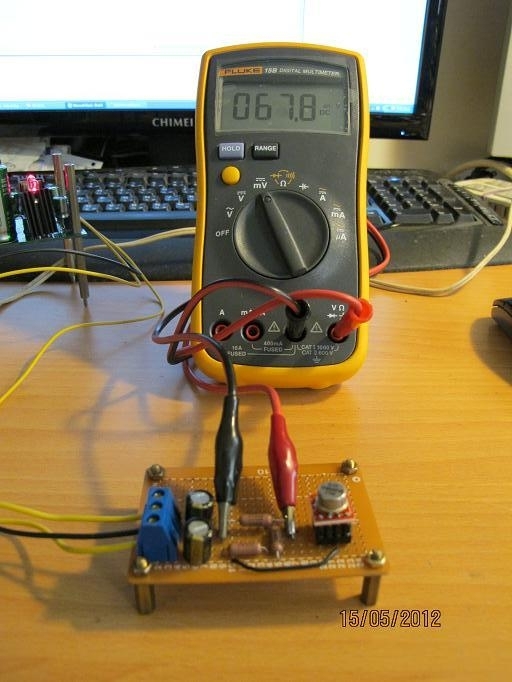

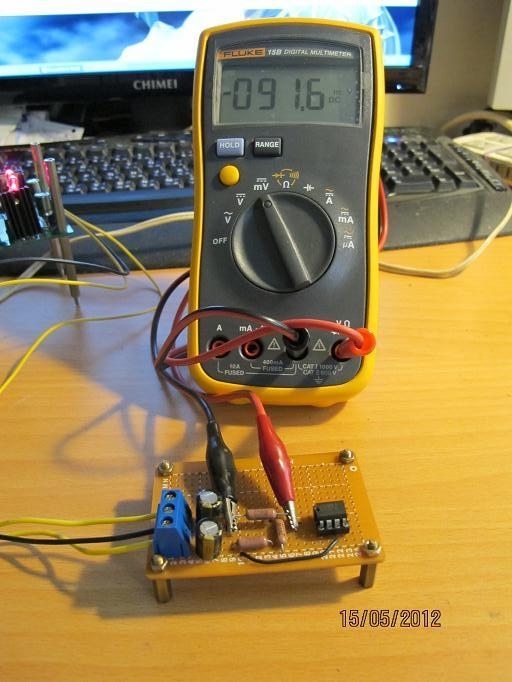

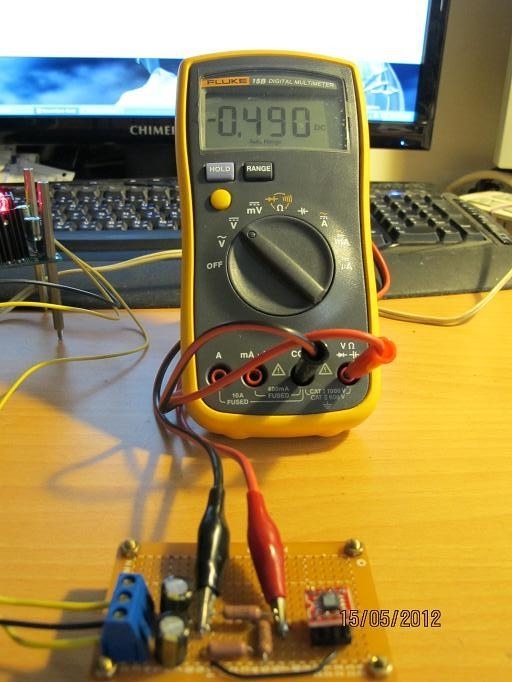

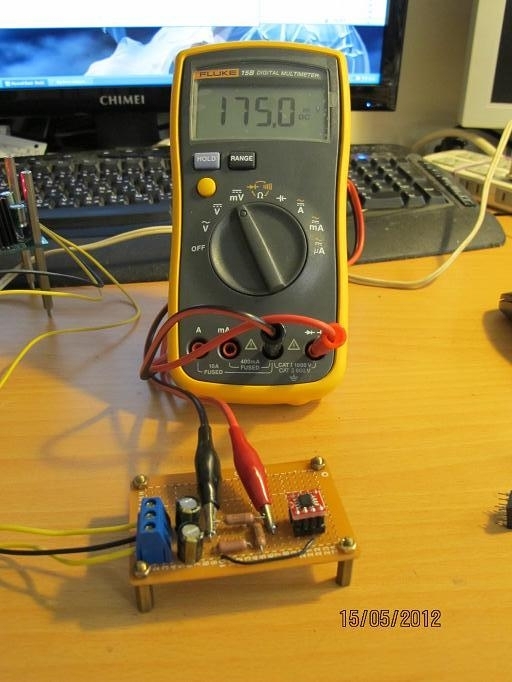

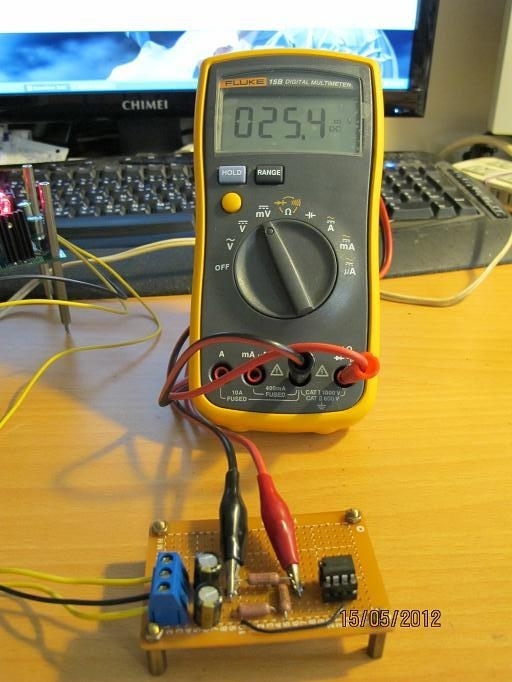

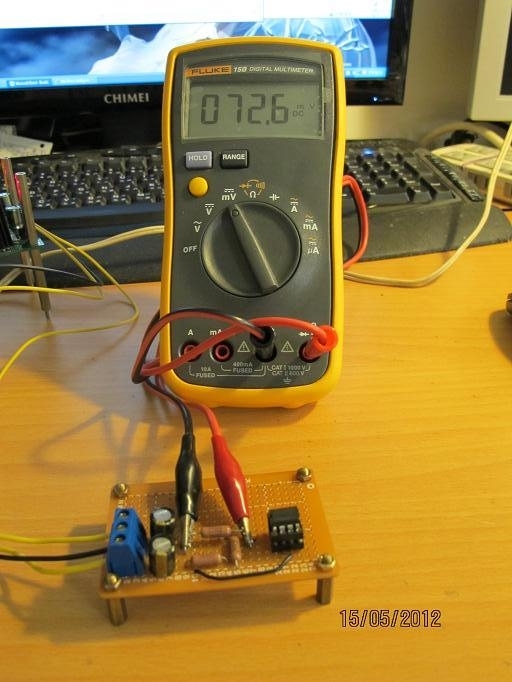

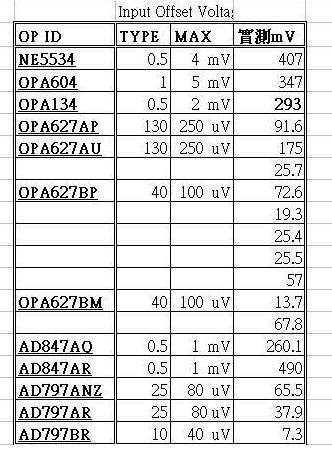

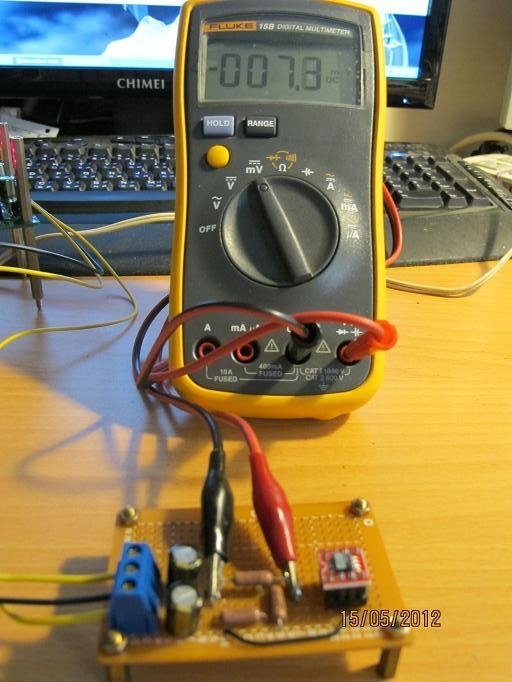

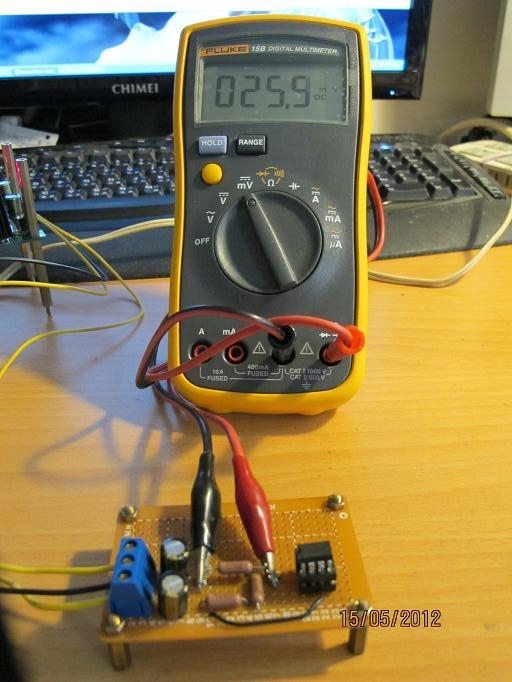

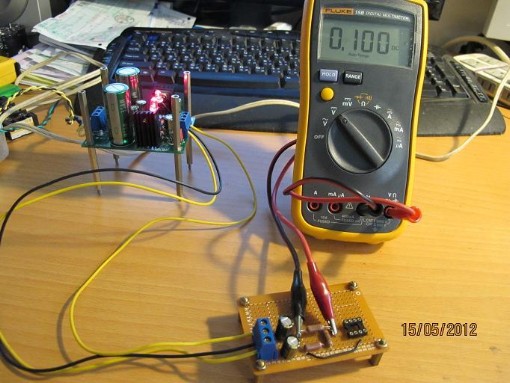

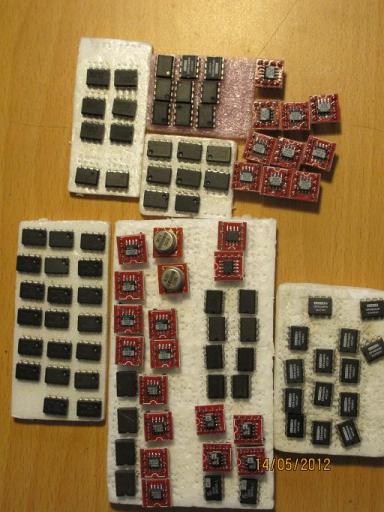

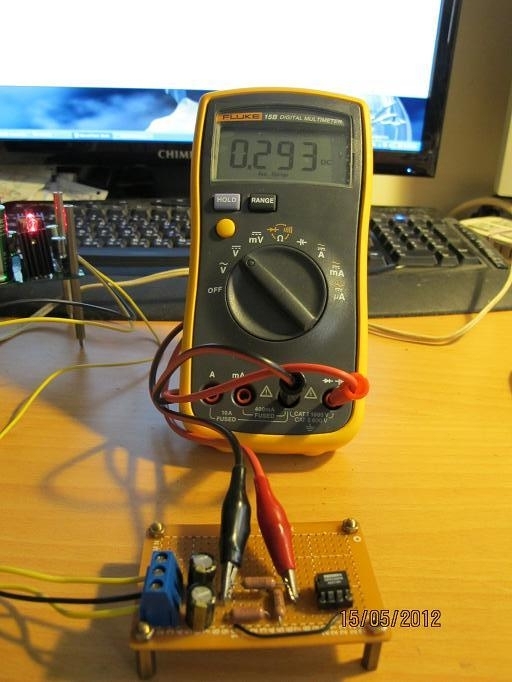

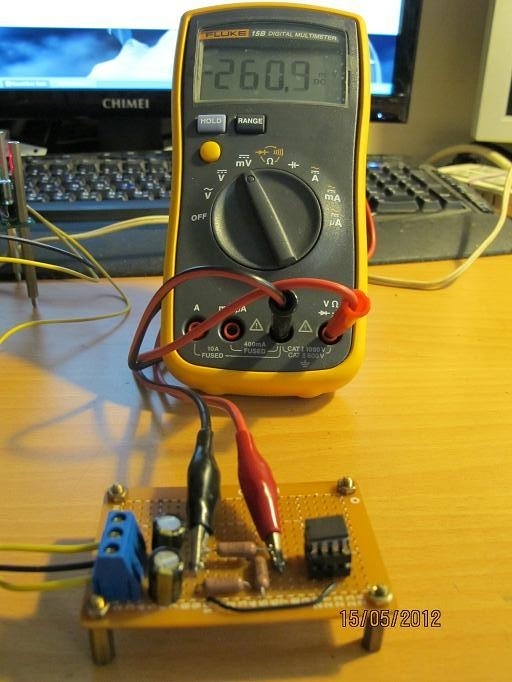

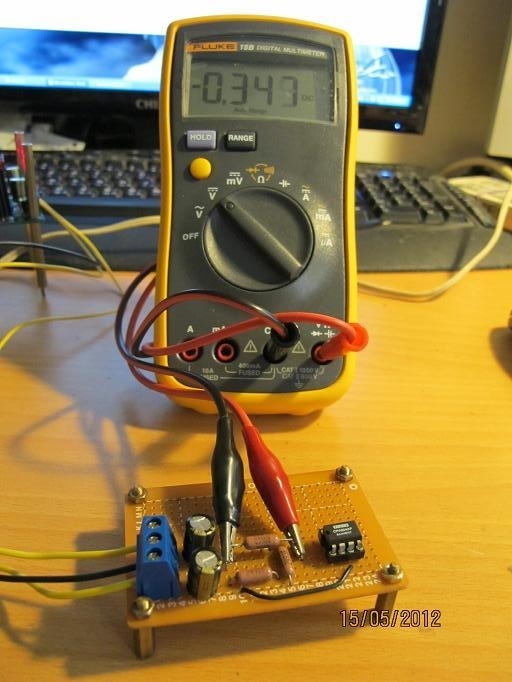

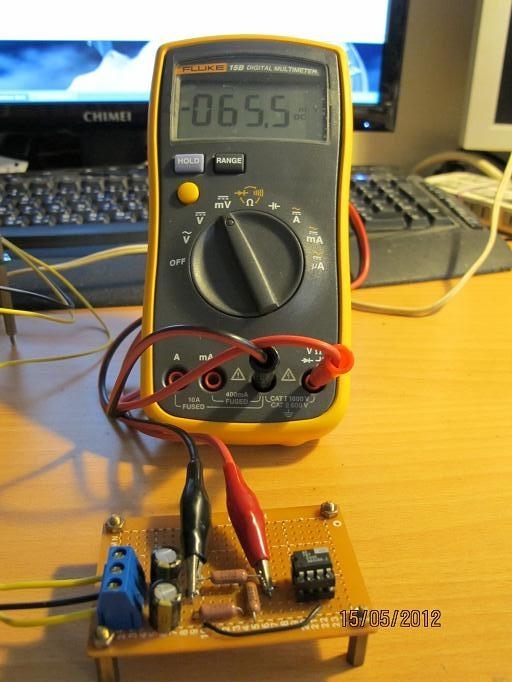

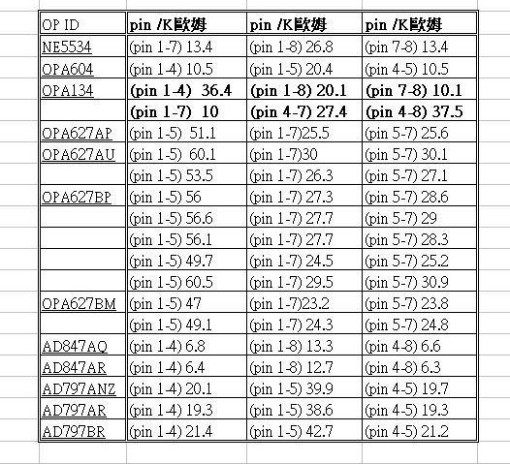

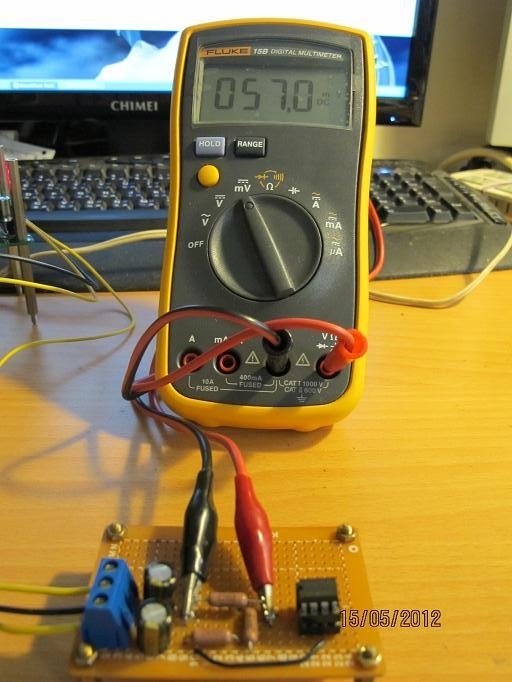

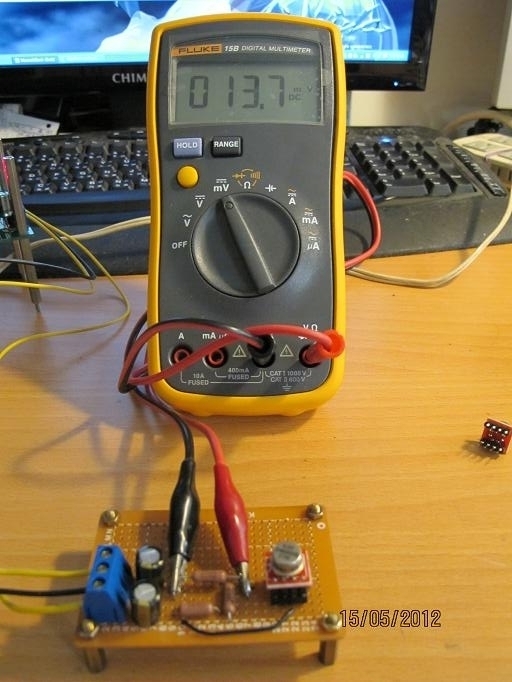

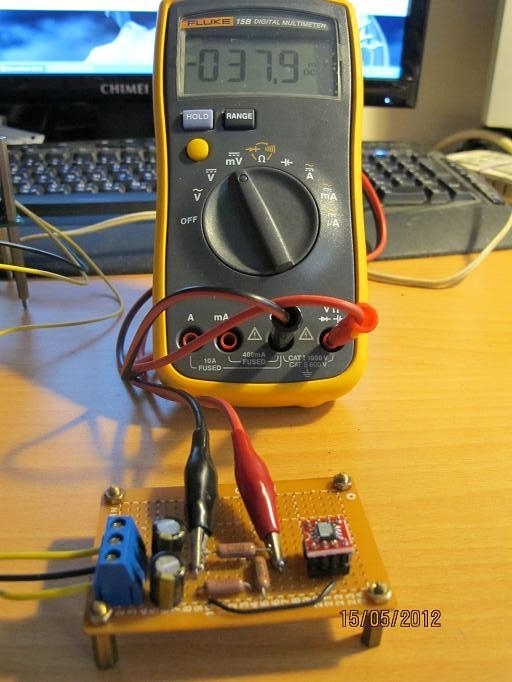

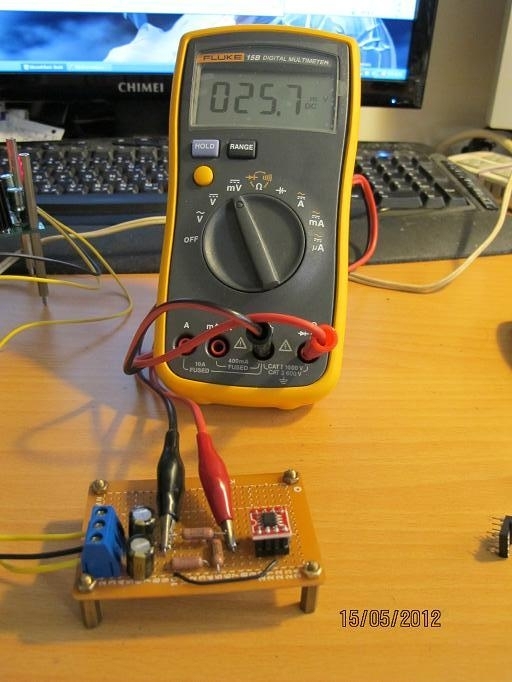

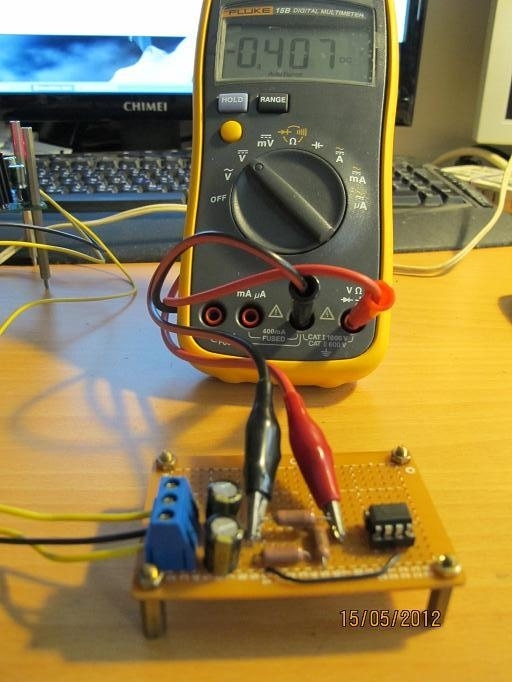

 故事的開始是從頑皮老哥的DAC1793說起 因為跟了這台物廉價美的DAC 為了試試各種OP的聲音走向 結果跟拆機商買了一些二手OP 趁著自製的機箱送陽極的空檔期稍微簡測OP的真假 簡測方法採用PIN-PIN腳的電阻值& 的 Input Offset VoltageDATDSHEET上 首先是PIN-PIN腳的電阻值 整理了一份表格先看先:  其中OPA134是較特別有4PIN是相互導通(有6個數值但只是1PCS 的OPA134) OPA627應該是大家比較注意的 所以我OPA627列的數值較多(AU*2pcs, BP*5pcs,BM*2pcs) 由這個數值表中可以看出較小的兩個數相加近似於較大的第3值 符合網路上對於OPA627XX對於PIN-PIN腳的電阻值的描述 但是奇妙的是AD的OP也符合這個方法(腳位不盡相同) 下一部是採用DATDSHEET上Input Offset Voltage作簡測 其中有的OP其 Input Offset Voltage會低到只有10uV 所以會先放大1001倍在檢測 PS**NS的LME49710測不到PIN-PIN腳的電阻值** 接下來的部份是檢測放大1001倍的Input Offset Voltage: Ri 249歐姆 回授 249K RL 10K 供給電壓是 +-15V 測值有大部分都是浮動的  下圖NE5534:  下圖OPA604:  下圖OPA134  下圖OPA627AP  下圖OPA627AU-1  下圖OPA627AU-2  下圖OPA627BP-1  下圖OPA627BP-2  下圖OPA627BP-3  下圖OPA627BP-4  下圖:OPA627BP-5  下圖OPA627BM-1  下圖:OPA627BM-2  下圖AD847AQ  下圖AD847AR  下圖AD797ANZ  下圖AD797AR  下圖AD797BR  縱觀以上的數據,我整理出了一份圖表:  一些比較便宜的OP實測跟DATASHEET上的數值差異頗大 而貴一些的OP幾乎都落在表定數值內 甚至數據比表定還要好很多 由這個數據幾乎可以看出 OPA627&AD797數值都落在10uV 以內 如果經由以上這兩個方法都符合各OP的數據 幾乎可以斷定是真的 除非REMARK能夠找到符合這兩種數據的代用品 (责任编辑：admin) |
