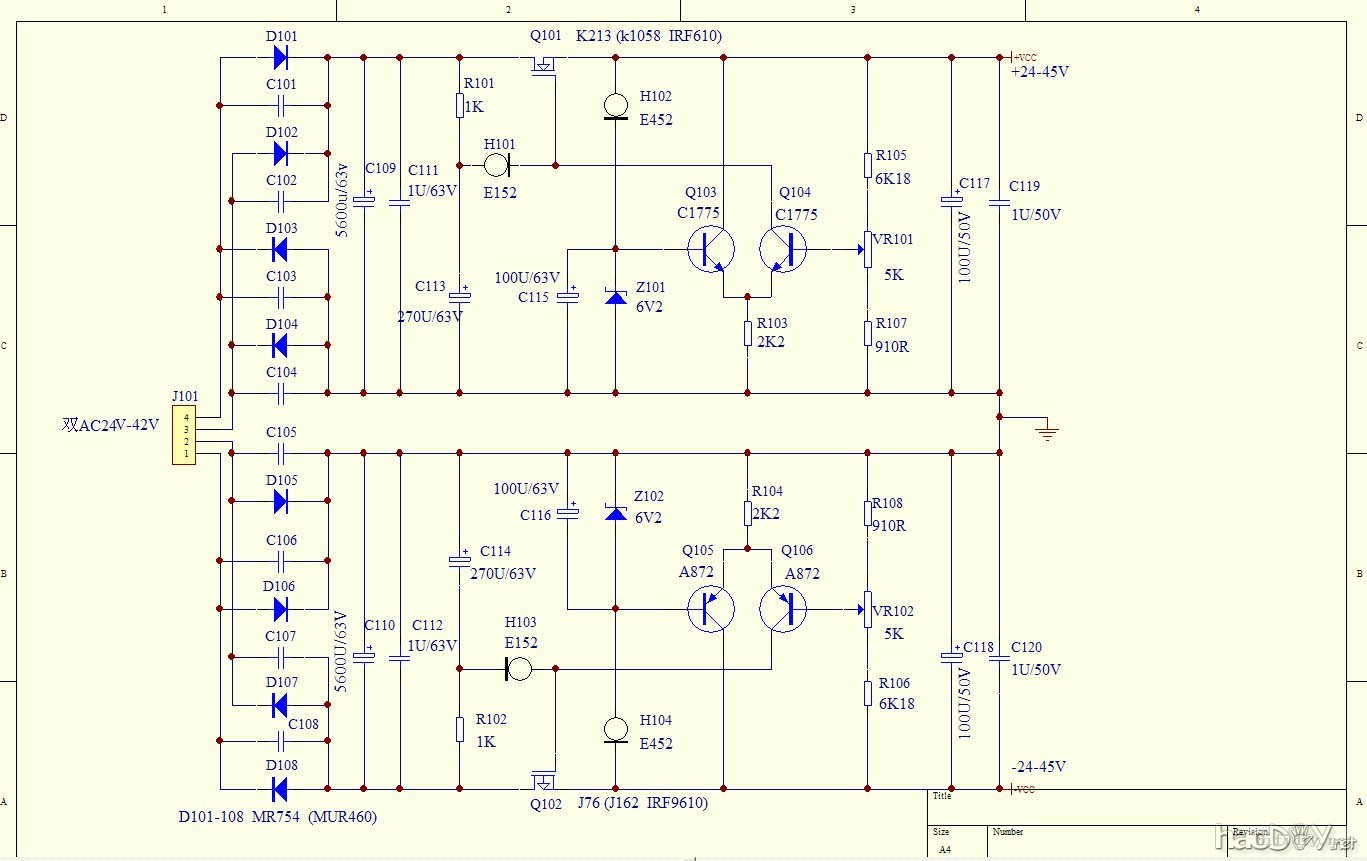

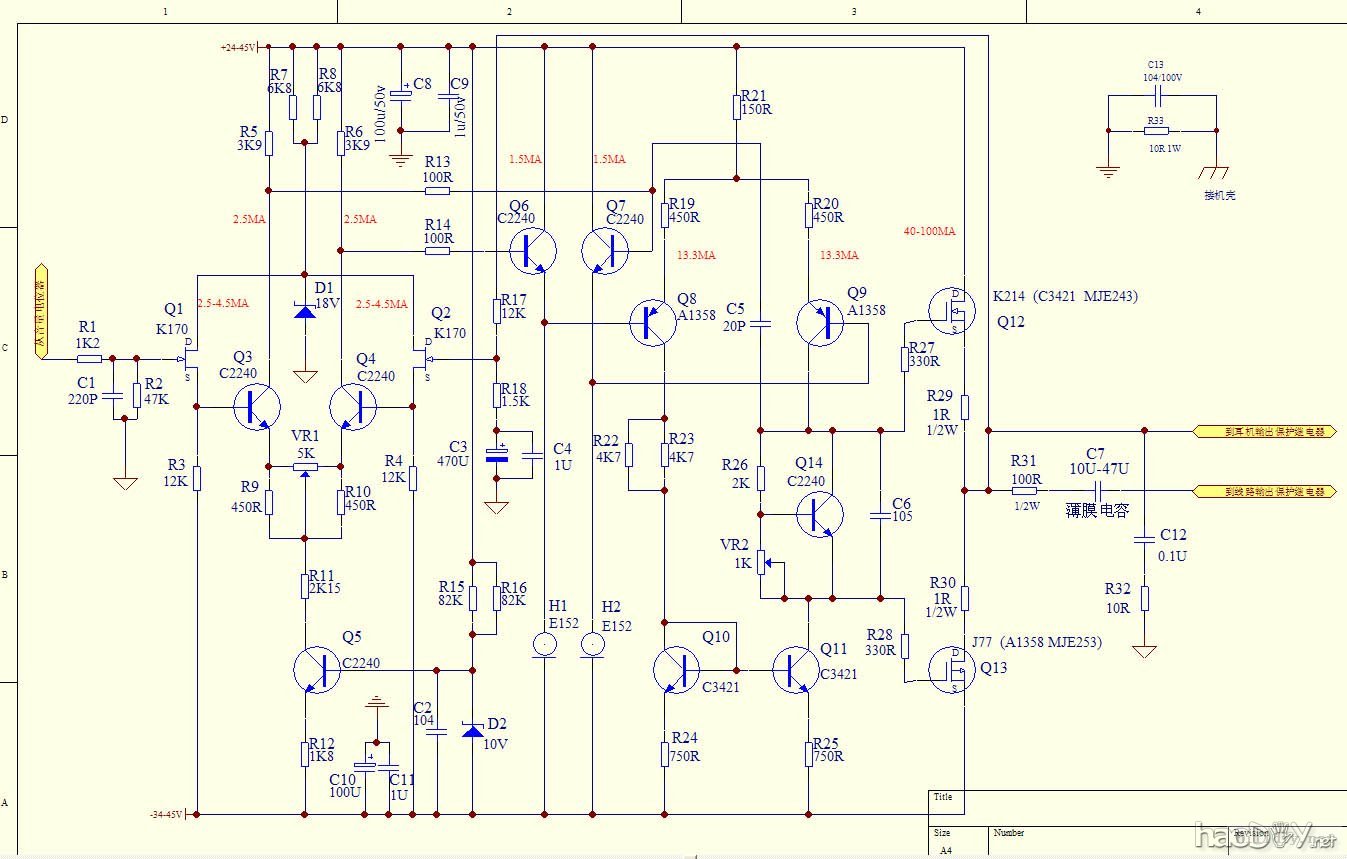

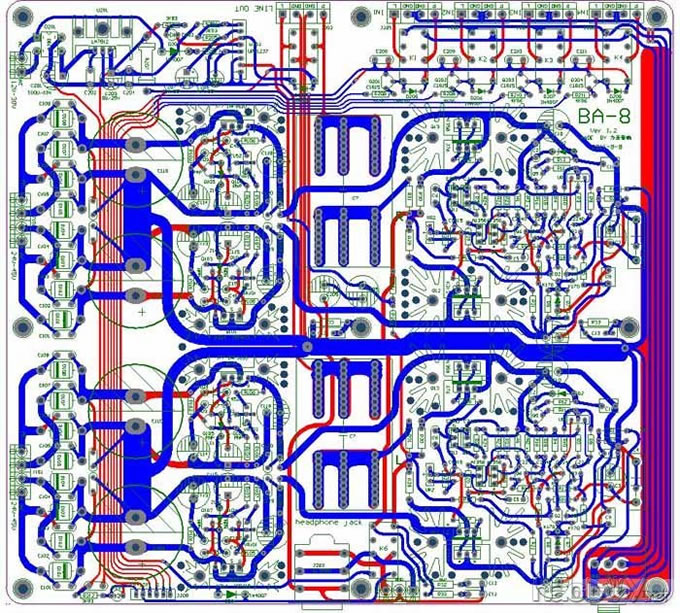

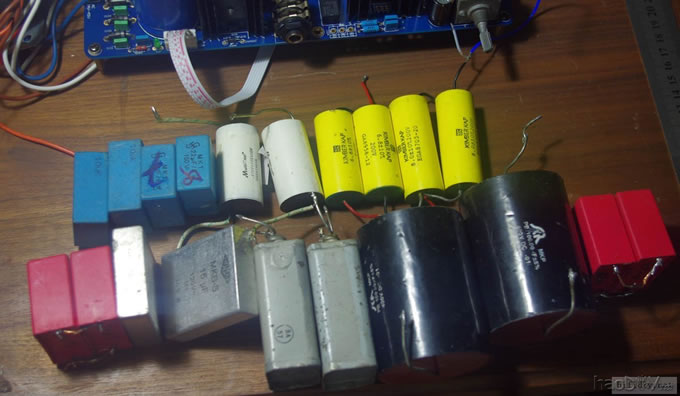

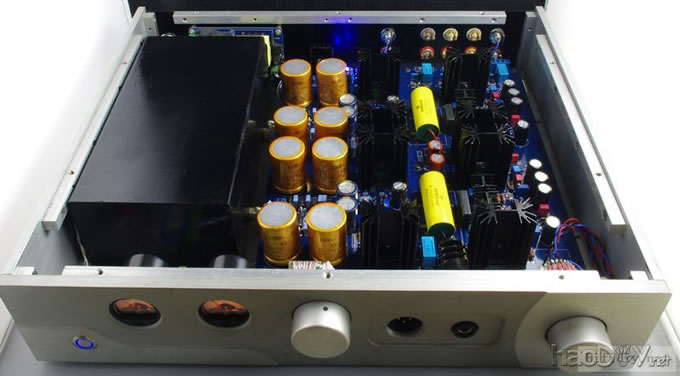

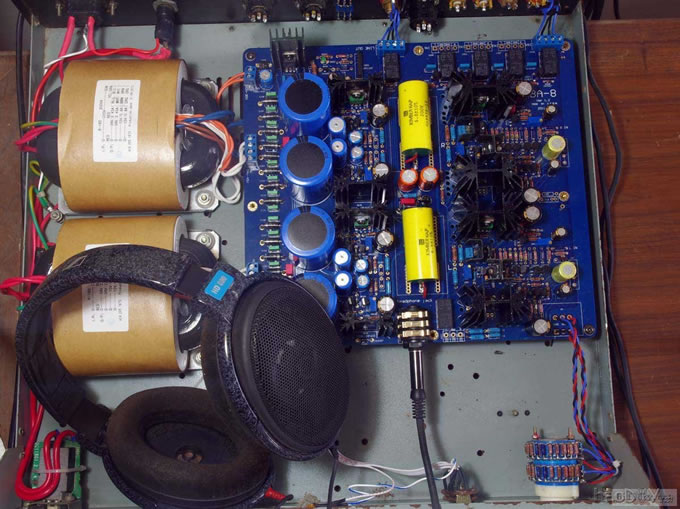

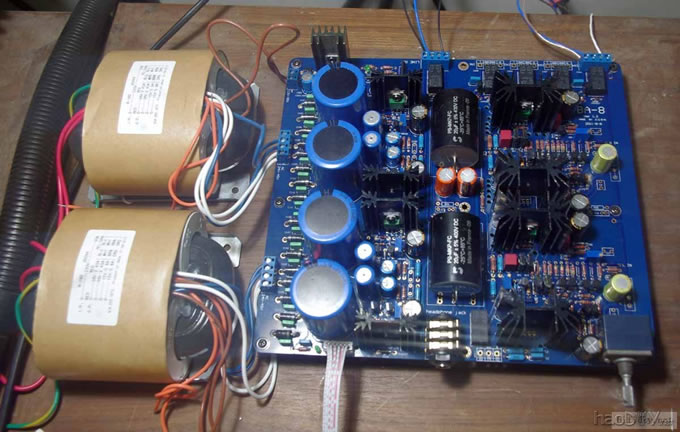

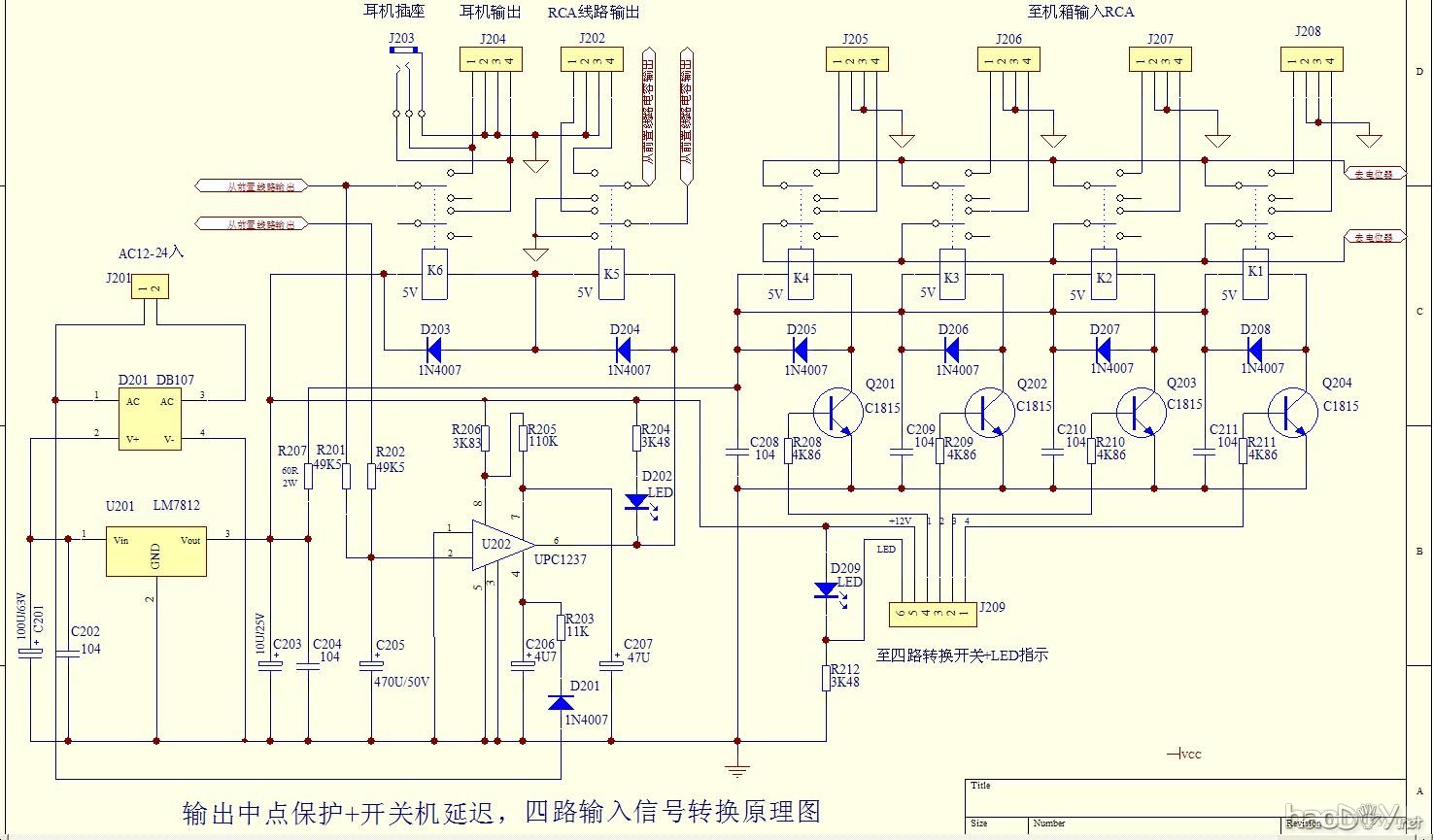

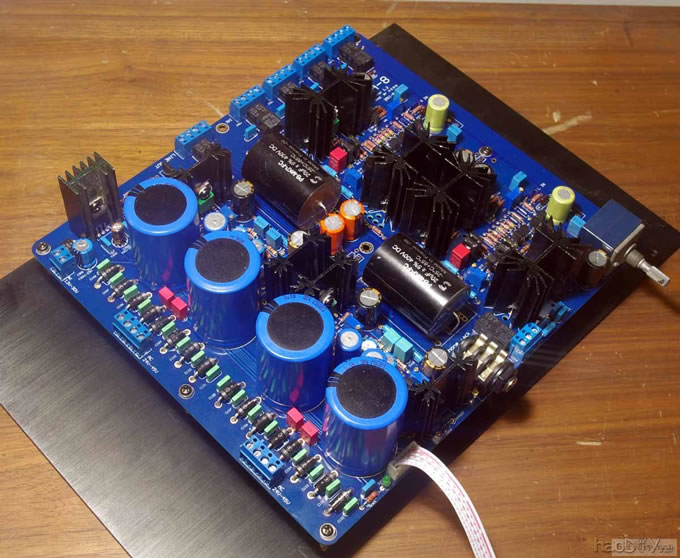

本着和各位同好交流的目的，这次把这个前级的技术参数、原理图、制作过程等全部放上来，愿各位高手给予意见和斧正。 一、缘起：在2010年底友人的音乐之旅Aｗ４００前后级有点小问题叫我检查一下，ＯＫ后，放在家里听了有一个多月，觉得这个机子的声音很不错，就把其中的一部分主放大电路画了下来。做了一个试验板，当时发了一个贴子，见：http://bbs.hifidiy.net/viewthrea ... 26amp%3Btypeid%3D53，大半年来参考这个电路和几个同好几番试验修改后做好了一个相对完成度较高的机子自认为声音还不错，就把制作过程放上来与网友分享。所以称第二季。 二、原理图：由于音乐之旅原机有较多的附属电路直仿不大现实，只保留了线路的主体框架，经多次试听修改了部分阻容值。实装的机子经测试不用C5的补偿电容可以很稳定的工作，实际试听中C5用20P，在R17加一个47P的超前补尝电容声音最好。另外试过推动森海塞尔IE8等低阻的耳机和HD600等高阻耳机效果都不错，所以增加了耳机输出部分。主放大部分见图1：这个电路管子都是常用管,除输出管外,不用互补配对,同极配对容易保证，电路的稳定性很好，不容易自激。做耳放时要反馈电容，不用输出电容，做前级时不用反馈电容，用输出电容。供电电压最好有24V，35-45V最佳，要稳压，一个好电源是出好声的保证。电路是输入级K170 JFET（Q1，Q2）缓冲输入，功作电流大约是在2.5-4.2MA，（视不同电压）。一级C2240差分放大电流大约是在2.5MA，一级C2240缓冲---A1358差分主电压放大-K213/J76推挽输出级，两级电压放大级都加有较重的本级反馈。每级的电流都较大，主电压放大为13.3MA，挽输出级40-80MA可调。工作电压在24V-45V，可在55V内正常工作，高电压时最好在Q8，9，11上加一个小散热器。由于管子耐压问题，供电电压不要超过60V。在35-42V时声音是最好的。根据不同的供电电压最好对R7，8，15，16，22，23的阻值进行相应的调整。 公式为：R7&R8=(Vcc/((Vcc/12K)*2+4MA))/2, R15&R16=(Vcc-10V)/4MA, R22&R23=(VCC-10V)/13.3MA, 如果供电电压大于36V，H1，H2可用电阻代替。阻值约=（Vcc*2-10V）/1.3MA。 2、电源部分：试板的时候试过用LM317/337，LT317/337，超级并联甲类稳压电源，洼田电源，坛子上的改进型洼田电源。我个人和几个朋友试听，搭配了三套不同的系统，一致认为原版的洼田好，主要原因是：我喜欢听古典，喜欢真实的声音。在我这个系统中，并联稳压比洼田更厚润一点，但洼田相对活生感更好一点，另外，在大电流高电压并联稳压要用很大的散热器，所以这个板子确定下来用原版洼田，AC用36-38V，稳压后供放大电路是40VDC，电源的压差12VDC。 3、保护和信号转换电路：经过了两次试板，放大电路的参数和电源的型式定了下来，为了做一个高完成度的机子也兼耳放部分，所以把输出中点保护+开关机延迟，四路输入信号转换做在一个板子上，当时为了做好耳机的保护输出中点保护+开关机延迟首先考虑了用LM339等比较器做保护电路。但想到要用的元件多，用UPC1237相对简单一点，虽然直流起控会高一点，但只要电路有问题，都会起到保护耳机的作用。只要电路正常，DC输出中点不会超过10MV。另外板子的线路输出是不经输出继电器触点直接输出的，电路未稳定或关机时是输出是通过继电器常蔽点经100R电阻短路落地的，而耳机输出是不经输出电容由另一个继电器输出的。 三、原则：前级出声，后级出力，一套系统的音色走向很大成度取决于前级的声音。经对比试听这个前级比较润厚温暖甜美，高频优美而有灵性，连贯性好，很有胆机的味道。但要做好一台前级在稳定可靠声音好的前提下本人认为有几个参数是关键的：1是信噪比，2是中点零位，3是接地，只有这几个方面做好了，一台前级才能真正成功。 明天再上。 原理图放大部分  输出中点保护 开关机延迟，四路输入信号转换原理图  洼田电源    试听过的输出电容，有WIMA MKP10 10 ，铝壳古董WIMA 15U ，MIT PPMFX 10U ，力法420 10U，西门子MKT 22U，金宝6。8U和8U，VQ油电容5U，苏伦22U 和100U，各有特色。正用两个200VA输出是AC38V的R型牛试听，正在准备用西电35心的铁心做一对E牛。   这两个星期一直在工作忙，没有空上论坛。用一个试验机箱试机和煲机，用金宝6。8U做前级输出电容。（耳放不经输出电容）试听推动森海塞尔IE8等低阻的耳机和HD600等高阻耳机效果都不错，图2是变压器按装。原理图有点小错，Q13（J77）管子画反了，PCB板没有错的，原理图其它是正确的。另外，R7，8，15，16，22，23的阻值进行相应的调整的公式打错了，发帖时太晚了，脑袋瓜子有点胡涂了，正确的是： R7=R8=〔(Vcc-18V)÷((Vcc÷12K)×2+4MA)〕×2 单位：KR 。 R22=R23=(VCC-10V)÷13.3MA×2 单位：KR 。 R15=R16=(Vcc×2-10V)÷4MA×2 单位：KR 。 H1=H2阻值=（Vcc×2-10V）÷1.3MA 单位：KR 也可用恒流管E-152。 电源的DC压差要有15V-18V声音才好，放大电路供电电压最好有35-42V左右。变压器的输出AC电压最好是在双36-42V范围内，功率有50VA-200VA，带15V独立绕组。  调整说明： 1. 调试时请先查一下，要仔细检查有无漏焊、短路、虚焊、错焊、管子、电容焊反等现象。电源的输出电阻R109，R110先不焊。根据你选用的不同继 电器来确定R207的值（等同你的继电器的直流电阻可以了），（不同继电器的控制端的直流电阻是不同的）K1的控制端两端的电压值请不要超出标称值 的正负2Ｖ。根据不同的供电电压最好对R7，8，15，16，22，23的阻值进行相应的调整的 R7=R8=〔(Vcc-18V)÷((Vcc÷12K)×2+4MA)〕×2 单位：KR 。 R22=R23=(VCC-10V)÷13.3MA×2 单位：KR 。 R15=R16=(Vcc×2-10V)÷4MA×2 单位：KR 。 H1=H2阻值=（Vcc×2-10V）÷1.3MA 单位：KR 供电电压小于32V时最好用恒流管E-152。 电源的DC压差要有15V-18V声音才好，放大电路供电电压最好有35-42V左右。高电压时最好在Q8，9，11上加一个小散热器。变压器的输出AC电压最好是 在双36-42V范围内，功率有50VA-200VA，带12-15V独立绕组。 2、先调试保护电路和电源电路，正常后再下一步，在J201加上AC电后，继电器应在2-5秒后吸合，如果焊了RD202的灯应会亮，用两个1.5V的电池串联后 正反碰一下输出端（应是继电器的输入端），继电器应会跳开，说明保护电路正常工作，输入选择的控制线各个对+5V线短路一下，应各个吸合。 3、 把洼田稳压板焊接和调试好，调VR101，102到你需要的电压值。正常后再下一步 4、 接下来先在电源的输出电阻R109，110串一个10-20R的电阻，通电，用表的2V档量放大电路的输出到地，应在0MV-1V内（管的配对情况），如中点大 ，请查有无漏焊、短路、虚焊、错焊、管子焊反不良等现象，OK后请测输出管的R29，R30，输出电流是调VR2，调到20-50MA左右，调VR1，让中点在0MV 左右， 高电压供电时输出电流不要调太大，要注意几个散热器的温度，静置20分钟，再调一下调VR1，让中点在0MV左右，检查一下输出管的电流有无过大的现 象，试听一下，OK后请将电源的输出电阻R109，110短路。  (责任编辑：admin) |
