我的全对称场管甲类前级

时间:2012-09-30 09:57来源:hifidiy.net论坛 作者:凤城一诺 点击:
凭着对DIY的执着与自信,为自己的锁定的目标而折腾,最终愿望达成了!本电路原于全对称电路.类似于马兰士的HDAM和JC2电路.从设计到PCB,最后装机,调试.试听,一种从没有过的喜悦,这就是自己所想的,音乐还原度非常高,一点味精都没有,高低频的延伸比以前做过的全
凭着对DIY的执着与自信,为自己的锁定的目标而折腾,最终愿望达成了!本电路原于全对称电路.类似于马兰士的HDAM和JC2电路.从设计到PCB,最后装机,调试.试听,一种从没有过的喜悦,这就是自己所想的,音乐还原度非常高,一点味精都没有,高低频的延伸比以前做过的全对称还在好.所以次定参赛.
一:原理图:
我的全对称场管甲类前级

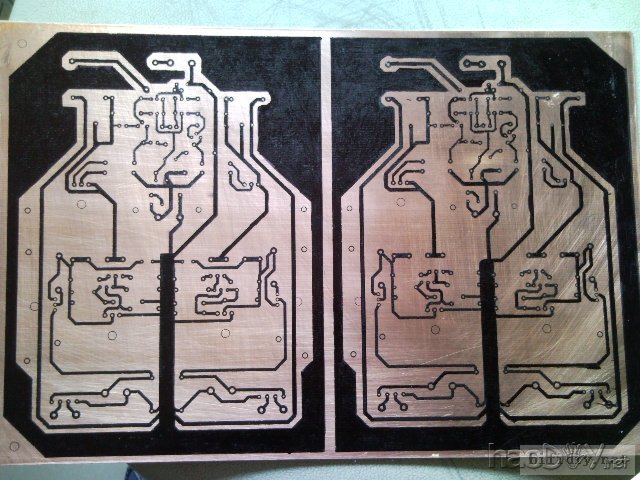

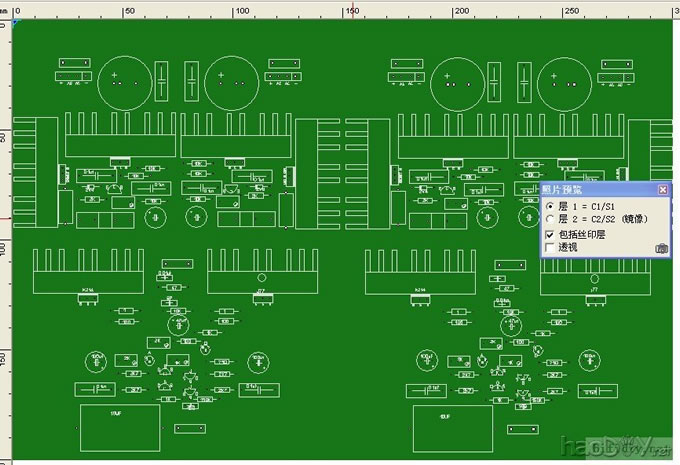

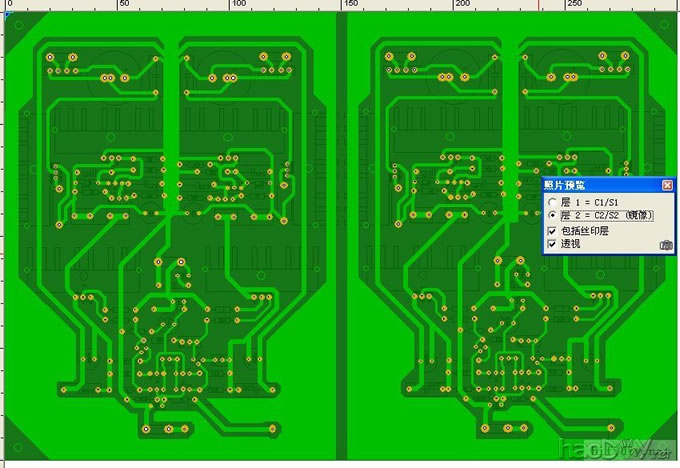

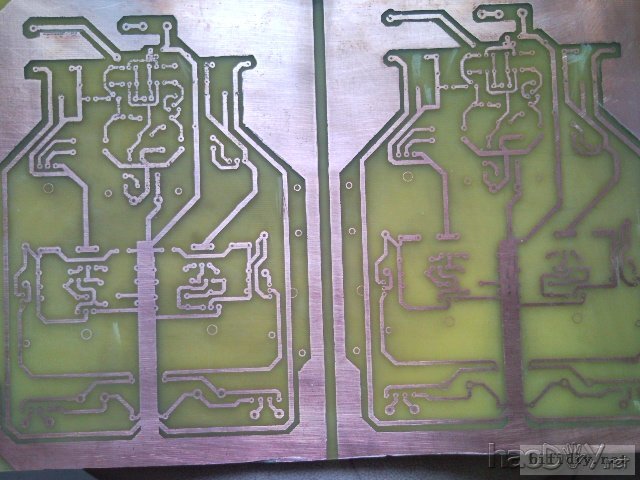

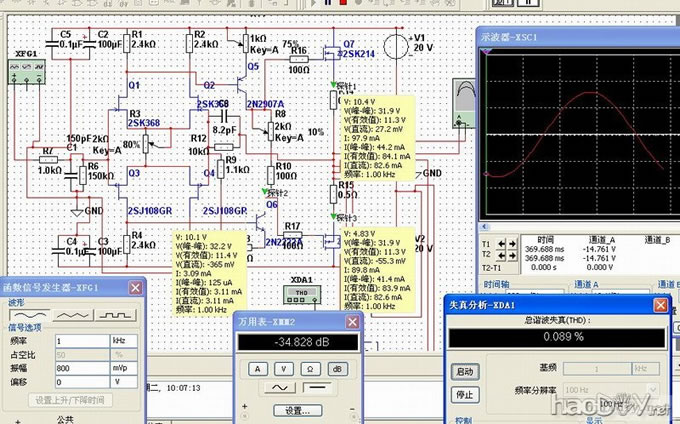

从电脑仿真上看,波型非常之好.定型后就做PCB开板.
我的全对称场管甲类前级

我的全对称场管甲类前级

我的全对称场管甲类前级

我的全对称场管甲类前级

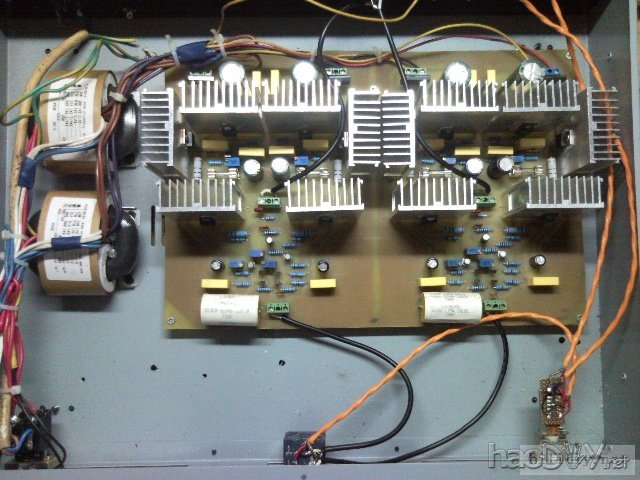

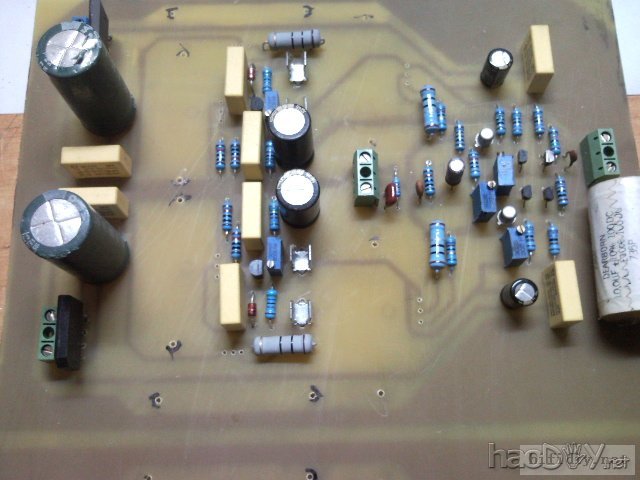

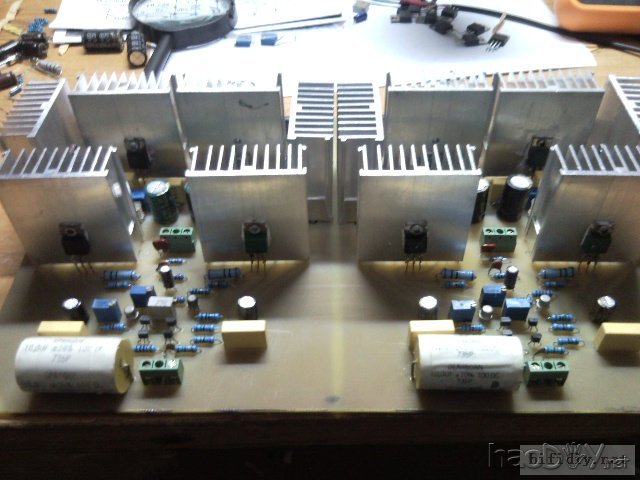

二:装机:差分管采用K366/J109或K246/J103管配对精度为3%.电压放大采用高频管2N2222A/2N2907(300HMz),推动管采用一至认为很好的K214/J77.电源部份采用内阻很低的并联甲类电源.
我的全对称场管甲类前级

我的全对称场管甲类前级

我的全对称场管甲类前级

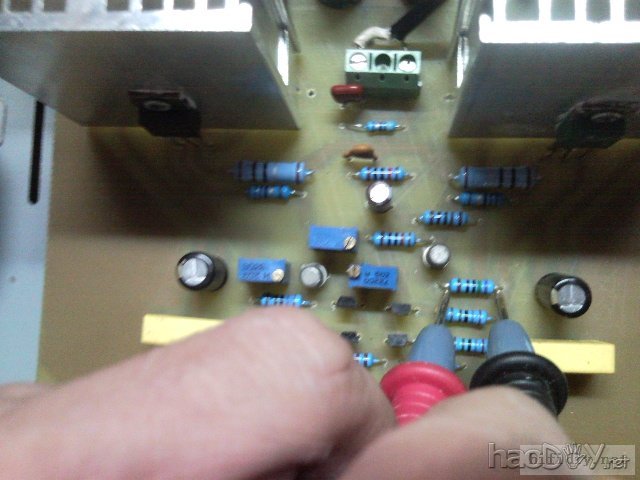

三:调试:
我的全对称场管甲类前级

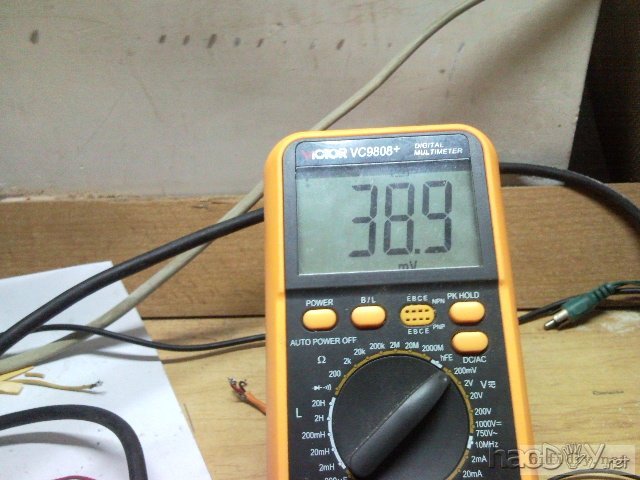

750欧电阻两边的电压为1.6伏左右工作电流在2.3毫安左右.
输出管调到40毫安
我的全对称场管甲类前级

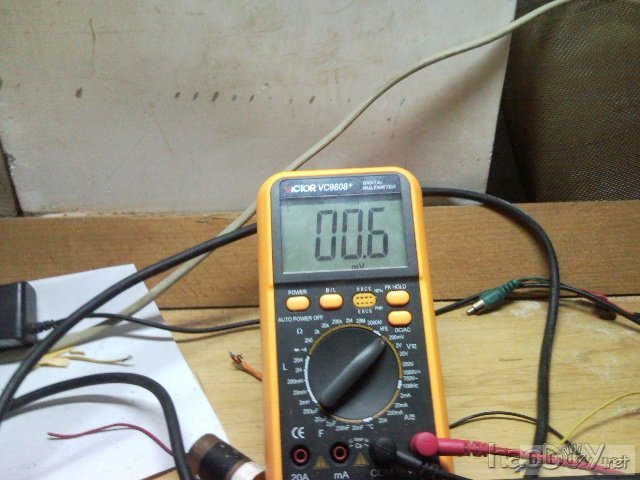

中心电压在0.06伏左右.

我的全对称场管甲类前级

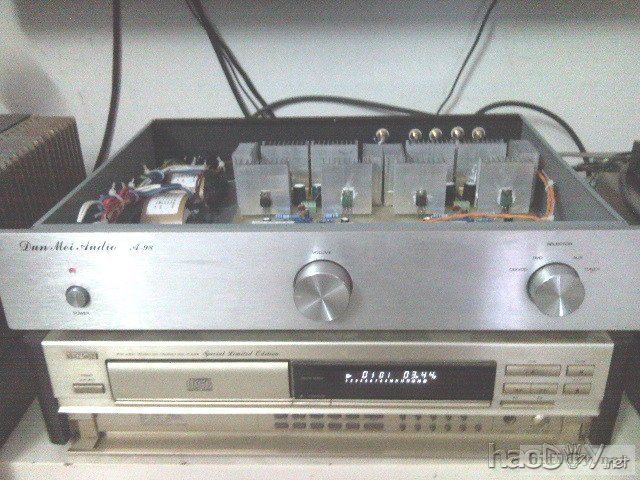

四:试听:在煲机三小时等电路热稳定后就进行开机试听,音源是天龙的签名版DCD-1650,后级是DIY的全对称场管甲类功放.个人感觉是:整个频段非常平衡,特别是高低频的延伸,音场,定位非常真实.还有就是人声,真的迷死人啊.

我的全对称场管甲类前级

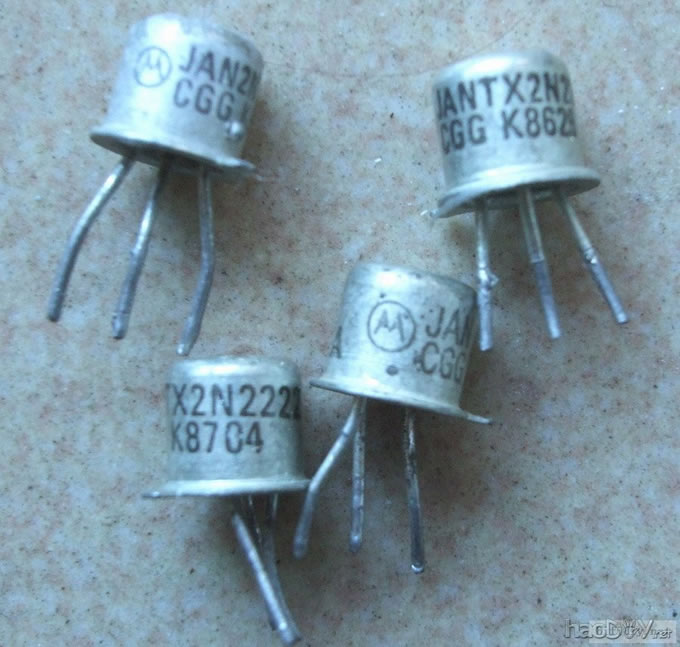

电路中所用的三极管是军工级的2N2222A/2N2907A
我的全对称场管甲类前级
2N2222A是高频管,线性一流,和集成运放没有可比的.只要电路设计做得好,那么在音乐的重播和还原上就非常出色. (责任编辑:admin)
