仿高文天价前级完成了

时间:2012-11-01 09:43来源:未知 作者:admin 点击: 次
从原音订的50w0~52V.0~52V.0~12V R型变压器前几天刚到，今天找了一个小机箱安装完毕。见下图: 下载 (63.47 KB) 2007-6-24 19:07 下载 (58.64 KB) 2007-6-24 19:07 下载 (56.65 KB) 2007-6-24 19:07 下载 (62.19 KB) 2007-6-24 19:07 电源电压: 正.负60.1V，R

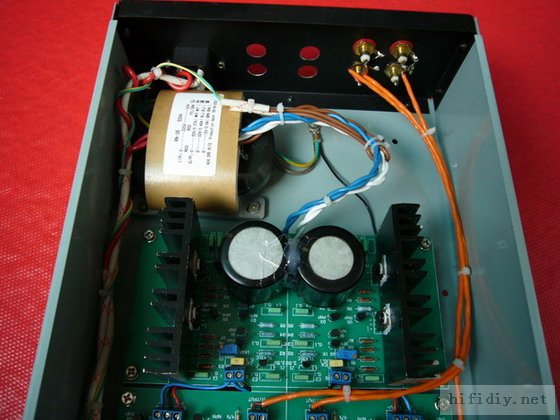

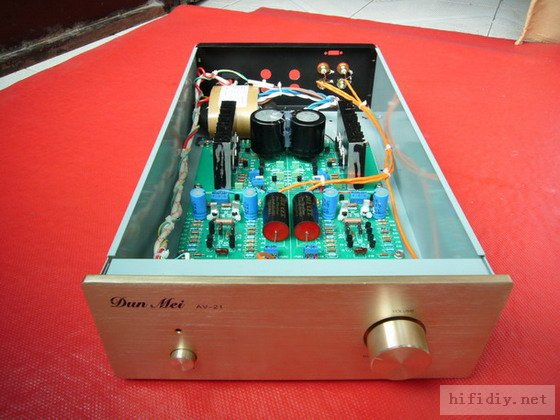

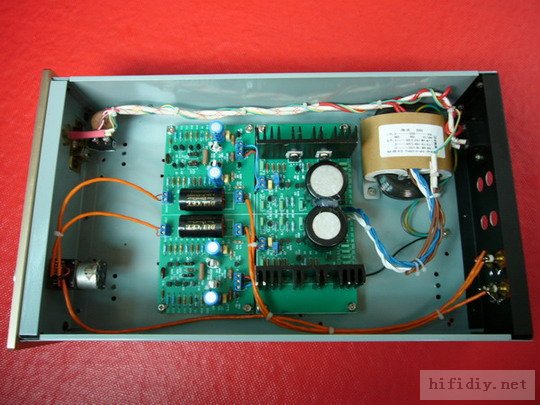

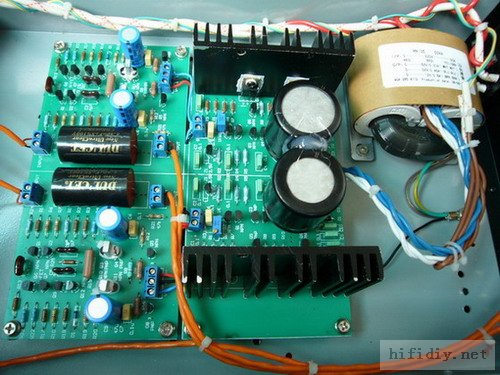

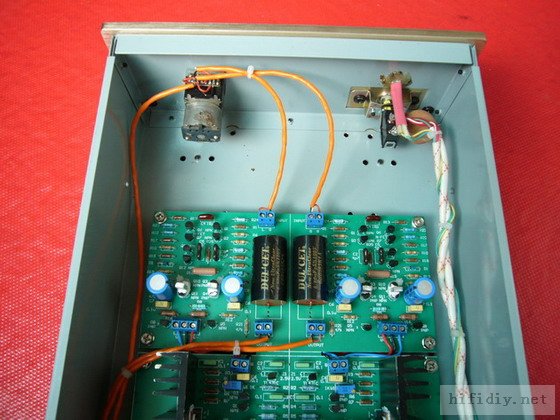

从原音订的50w  0~52V.0~52V.0~12V R型变压器前几天刚到，今天找了一个小机箱安装完毕。见下图:
仿高文天价前级完成了

仿高文天价前级完成了
下载 (63.47 KB)
2007-6-24 19:07

仿高文天价前级完成了
仿高文天价前级完成了
仿高文天价前级完成了

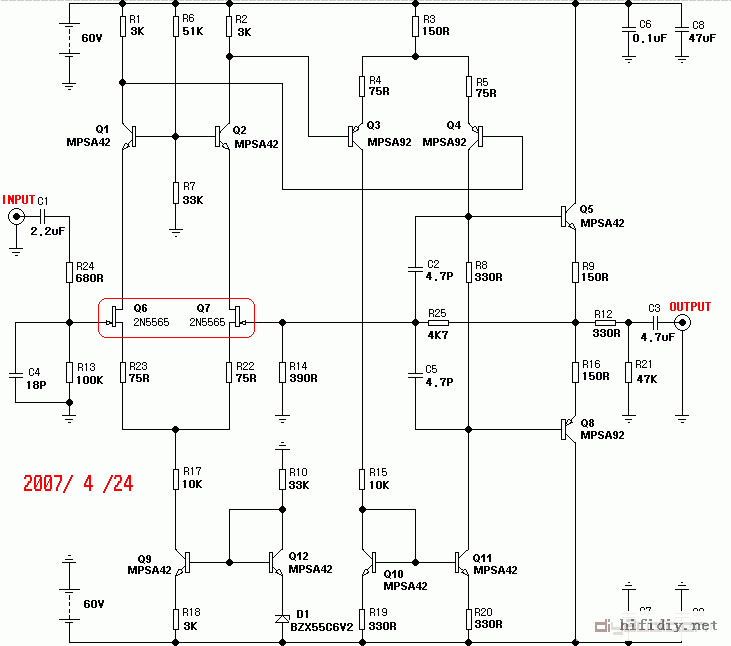

电源电压: 正.负60.1V，  R3  470R  Q3.Q10电流:2.34mA，  R10  680R,  R9.R16  100R,  Q5.Q8电流:2.56mA。

输入管用的是K170。Q3.Q10电流调小是为了降低Q3.Q10的功耗，减少管子发热量，保证管子能长时间正常可靠的工作。中点输出端(R9.R16.R12交接点)电压为: L声道-16mv左右, R声道-19mv左右。

仿高文天价前级完成了
今天换了R1.R2.R18为1.8k，换R17为5.6K，测试结果: R1.R2两端电压为3.17v，电流为1.76mA; R17两端电压为19.8v; R18两端电压为6.34v，电流为3.52mA。以上测试结果说明改换R1.R2.R18.R17电阻后Q1.Q2电流增大，但各点电压基本没变。现正在堡机中.......
