顶级运放OPA128SM+顶级缓冲 BUF03 AJ883前级附电线路图

时间:2013-01-05 20:23来源:未知 作者: 红尘漂泊心 点击:
接待交换 QQ:183319139 OPA128+BUF03电路图,线路为全直流计划,没有耦合电容频带相应较宽。 01 整机顶图,由于电路很是简捷,以是直接用洞洞板搭没有开板。 02 很文雅的纯铝制旋钮 03 旋钮正面 04 ALPS蓝壳27型电位器,柄太长其后被我很是警惕的截肢掉了一
接待交换 QQ:183319139

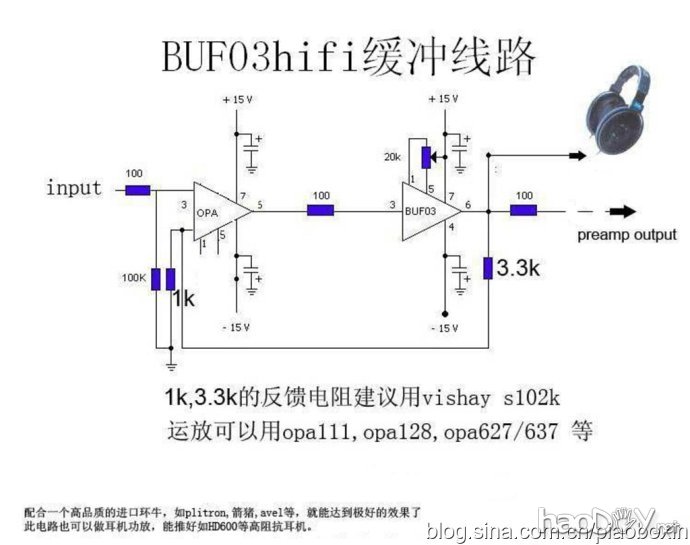

OPA128+BUF03电路图,线路为全直流计划,没有耦合电容频带相应较宽。

顶级运放OPA128SM+顶级缓冲 BUF03 AJ883前级附电线路图

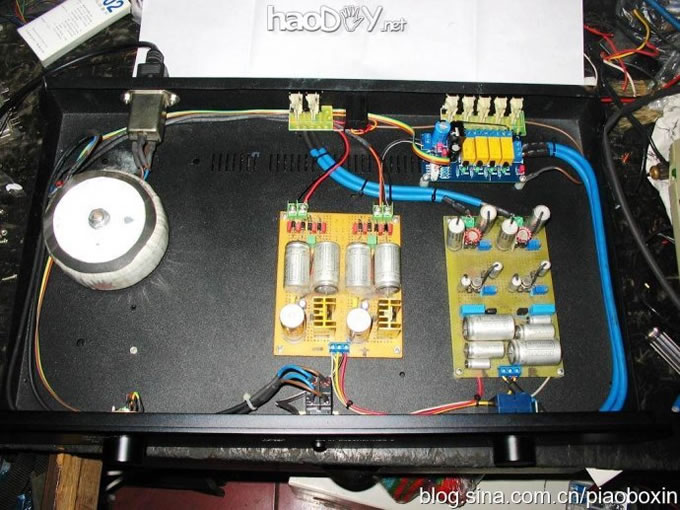

01 整机顶图,由于电路很是简捷,以是直接用洞洞板搭没有开板。

顶级运放OPA128SM+顶级缓冲 BUF03 AJ883前级附电线路图

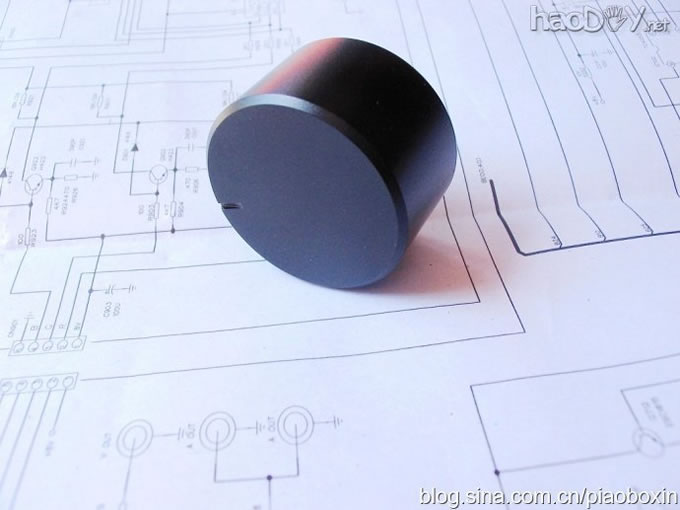

02 很文雅的纯铝制旋钮

顶级运放OPA128SM+顶级缓冲 BUF03 AJ883前级附电线路图

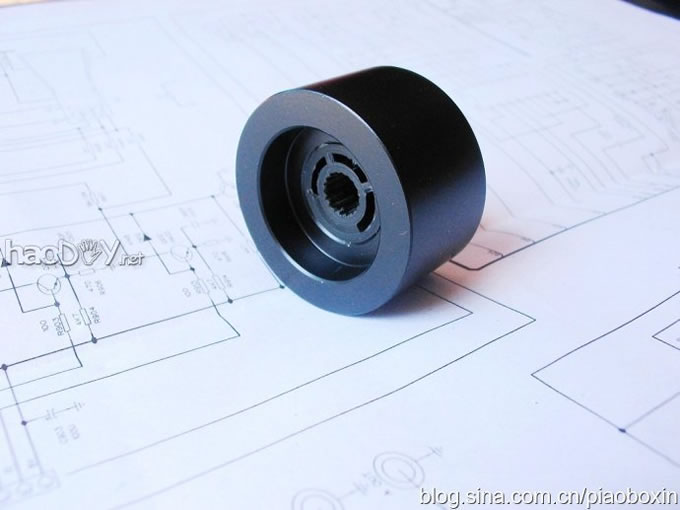

03 旋钮正面

顶级运放OPA128SM+顶级缓冲 BUF03 AJ883前级附电线路图

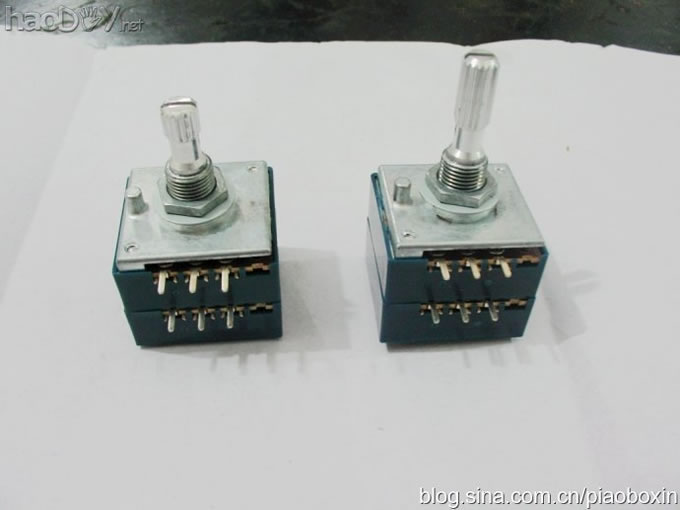

04 ALPS蓝壳27型电位器,柄太长其后被我很是警惕的截肢掉了一部门。顶级运放OPA128SM+顶级缓冲 BUF03 AJ883前级附电线路图

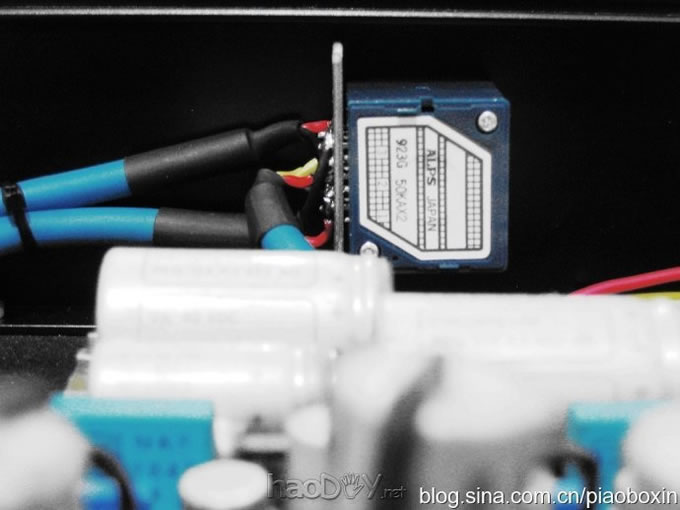

05 ALPS的27型电位器性价比很高,也属高等货了。

顶级运放OPA128SM+顶级缓冲 BUF03 AJ883前级附电线路图

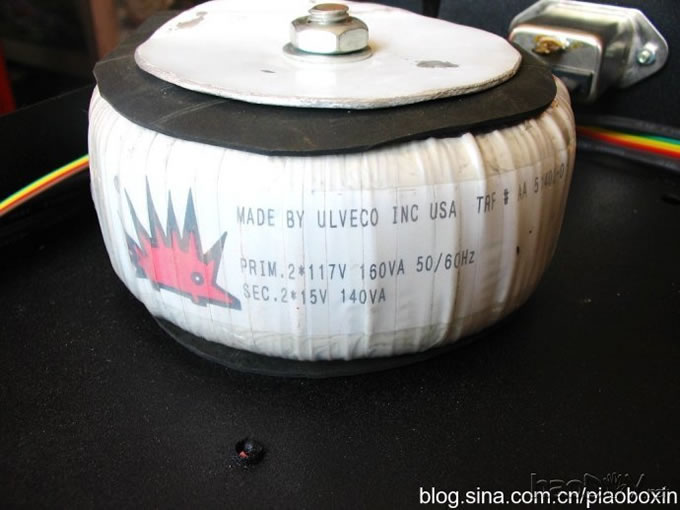

06 整个前级的运放、缓冲都是大静态电流的,用140W的箭猪环牛也足够了

顶级运放OPA128SM+顶级缓冲 BUF03 AJ883前级附电线路图




07 牛按好了。看上去较量有“气魄”,感受不错。

顶级运放OPA128SM+顶级缓冲 BUF03 AJ883前级附电线路图

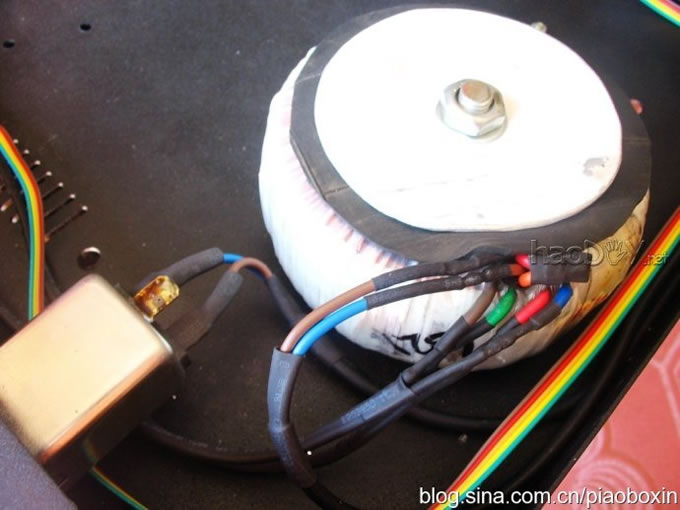

08 牛线太短接线真不轻易

顶级运放OPA128SM+顶级缓冲 BUF03 AJ883前级附电线路图

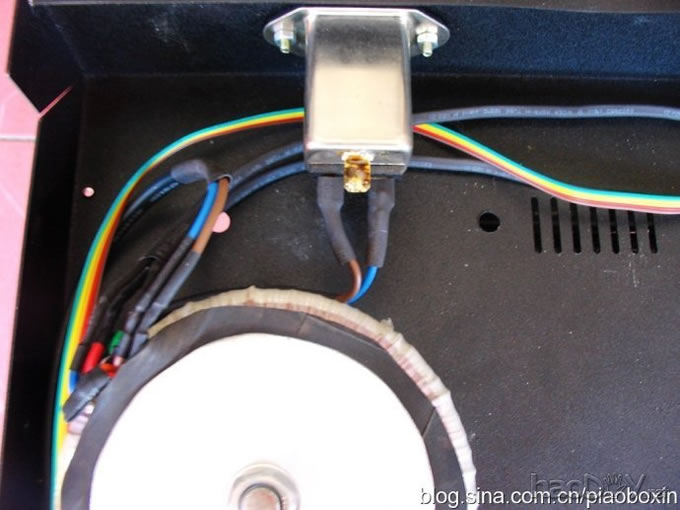

09 入口6A的尾插滤波器,前级用足够了一石二鸟。

顶级运放OPA128SM+顶级缓冲 BUF03 AJ883前级附电线路图

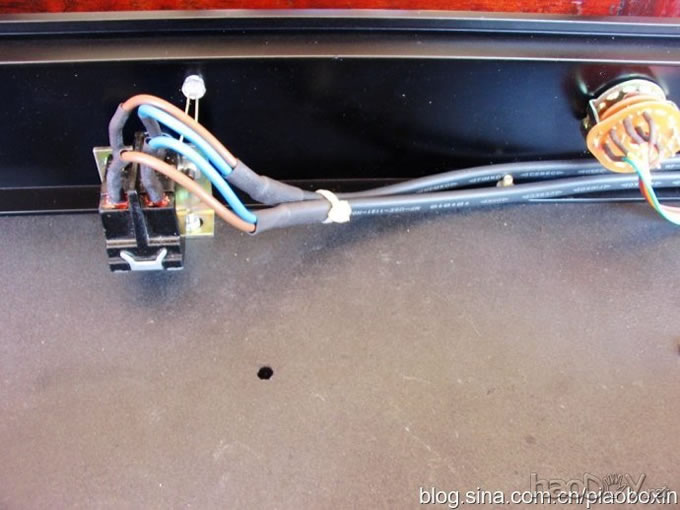

10 手感不错的电源开关,电源线是日寇的,铜质不错。

顶级运放OPA128SM+顶级缓冲 BUF03 AJ883前级附电线路图 (责任编辑:admin)
