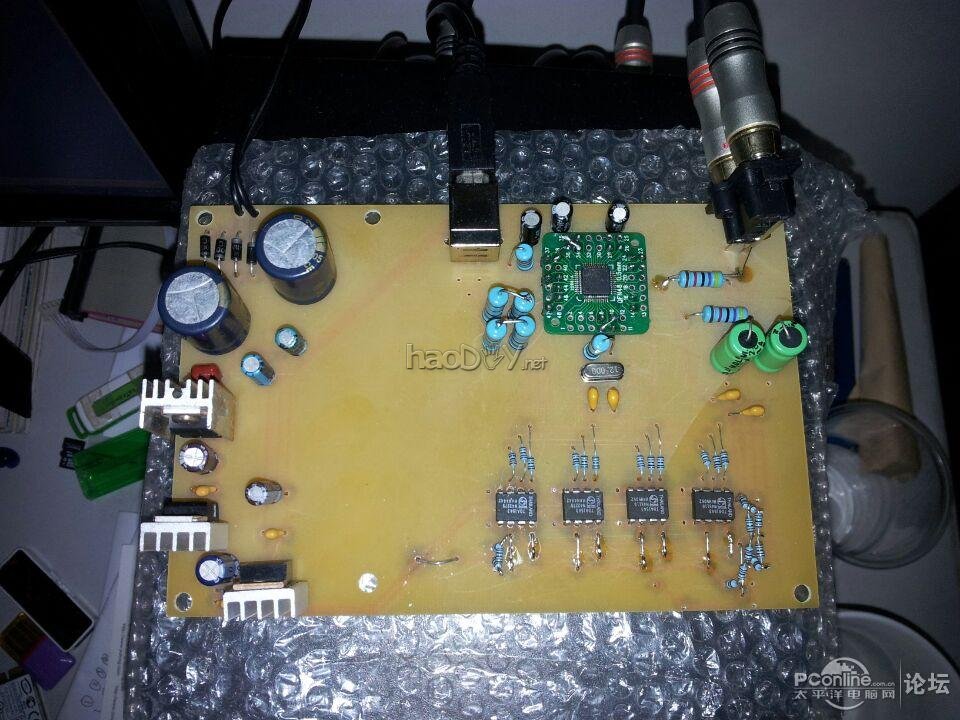

 听感，这是优化后的照片。  修正了流行曲的动态引起人声压缩，平衡，大气，无噪音。 看源码高清翡翠台的剧集人声对白真挚，人声在两箱中间，高于音箱，声场层次分明，低中音好听，说不出的韵味。  高音有点糊，这是tda1543的特征，但是乐器尾音确如此清晰，一下一下的，非常过瘾。 顺便说说，CM108 I2S输出异常给力！！！ 以上测试用优化过的PCHIFI电脑测试和使用了wasapi输出（放影片也是用wasapi）  tda1543相比原电路就改了一下一些东西： 取消了各tda1543的输入电源两个电容  I2S的数据输入10欧换了110欧  475R换了550欧  47.5K换了47K Verf中点偏置电压上330欧  取消电容输出的104电容 稳压是二级稳压，TDA1543经7812——7808取电  cm108经7808——7805取电 3.3V上拉是经7805——ams1117-3.3取电 其余自由发挥  补充：cm108的电路用的元件： XI XO 串了1M电阻、12晶振，有能力的玩家可以换有源晶振，然后两个22P电容接地 VREF接了一个4.7U的电容，电容耐压值要高于2.5V VEGA串一个1.5K电阻到D+，还可以加多一个4.7uf电容，不过不是串的，是滤波用的 D+ D- 要各串一个22欧电阻 想增加同轴输出的话，可以从1脚引出，  不过要加限流加抗阻。输出电压为交流0.5V和75欧，不然会声音发紧。 可以参考螃蟹声卡的PDF文档，里面有同轴输出电路CM108同轴还支持AC3 DTS源码输出，实在不错  本来想上过程的，不过焊着焊着，兴奋了，就忘了   如果觉得可以的话，请加精吧！  好久都没有发帖的动力了，谢谢了！完！  多谢大家支持 模拟不能铺地，数字可以。但要单端接地，接电源端。 顶顶更健康，求顶！
