拍摄：

等了好些天，新版已经回来。

无法割舍的声音... TDA1541 D/A dac解码器再制作

新版改了电源接口同向。AES/EBU数字需要高电平输入。很少使用

无法割舍的声音... TDA1541 D/A dac解码器再制作

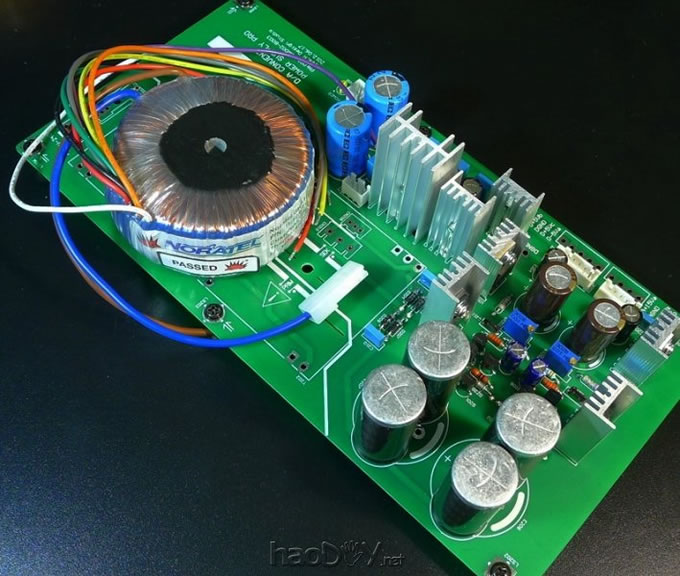

TALEEMA的牛很贵。更换普通牛直上电源板。也同样可以。

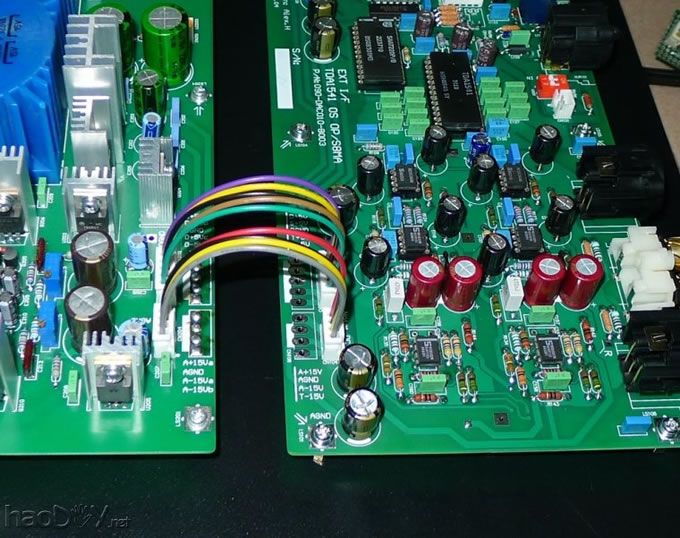

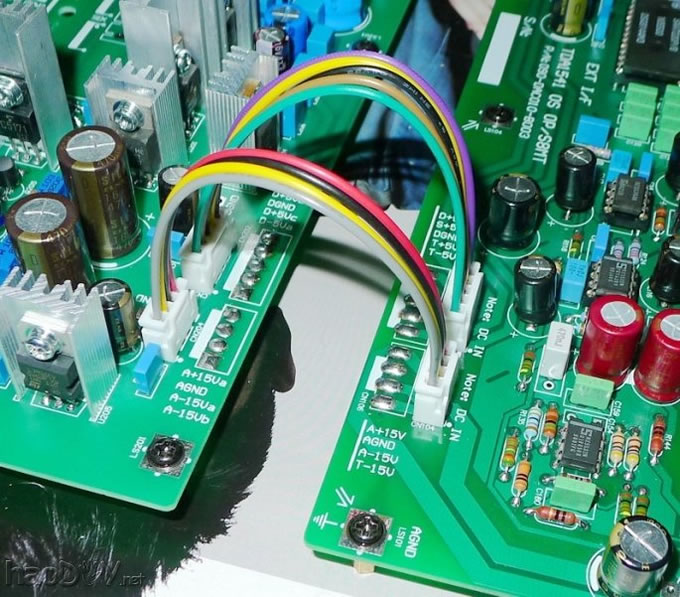

1:为S8订制的电源连接线,突然发现方便很多.修改,调声等,只要插拔线就可以拿出DA板.极爽!!!!

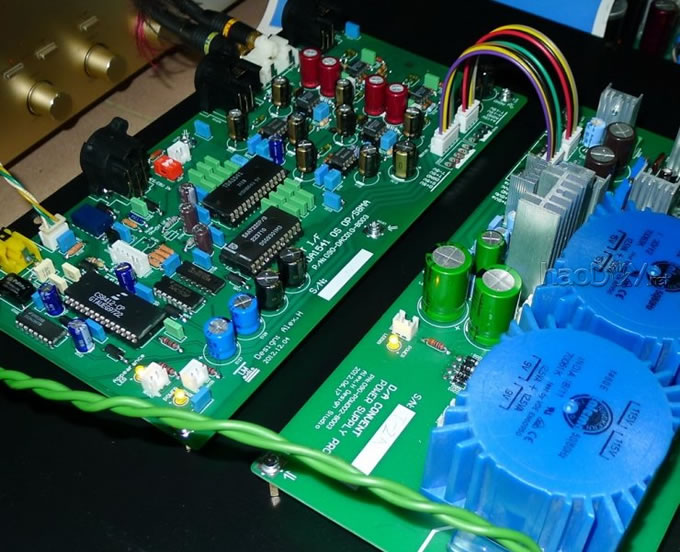

2:系统连接试听中......
无法割舍的声音... TDA1541 D/A dac解码器再制作

继续更新了

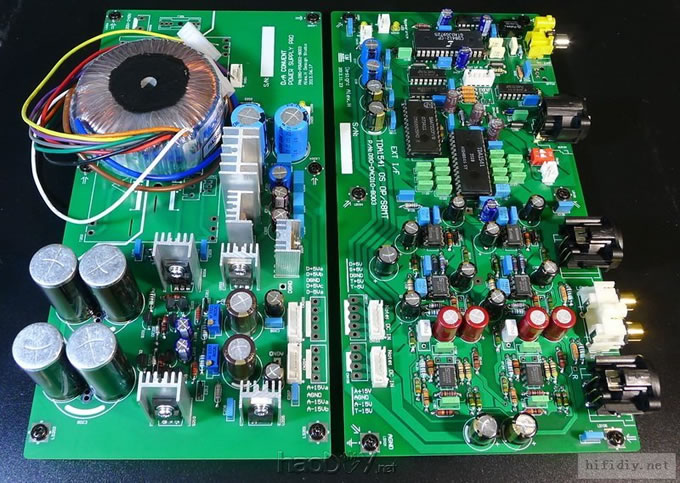

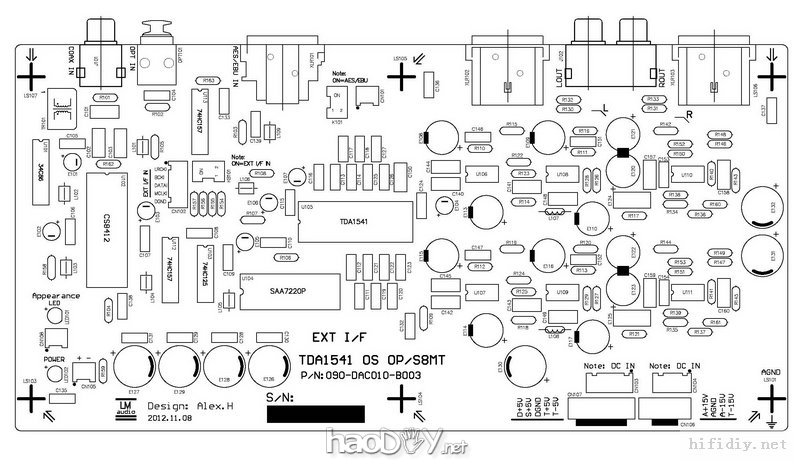

照片为TDA1541 OP/S8MA 第3版（正式版）
对比第2版本有如下改动：(其实MT版本已经很好)
1：修改了模拟部分地线，主要是TDA1541和SAA7220的连接地线
2：修改数字部分电容封装。3/6
3：支持AES/EBU 直入。

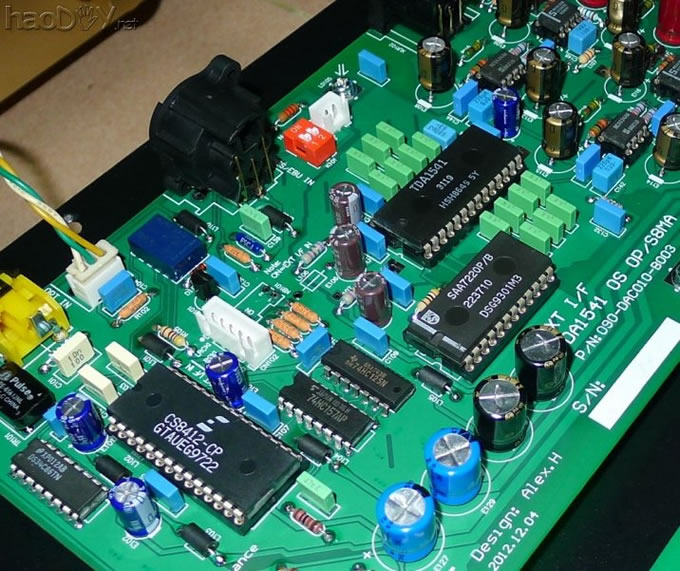

MA版本制作完成后

电容封装修改

地线修改，电容已经有移动

后记：对于TDA1541这个DA，玩了不少于10来版了，包括自己和一些朋友的制作，始终对其热情不减。一直告诉自己，我能把她发挥得更好。或许会一直继续折腾下去...... (责任编辑：admin)
