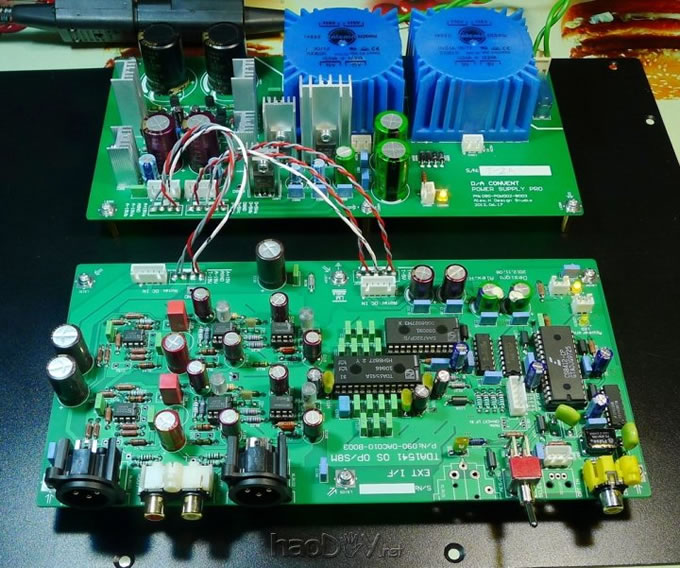

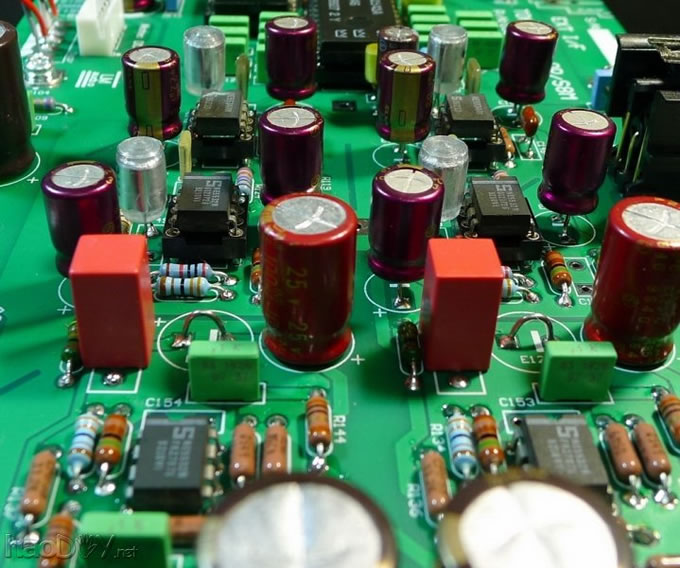

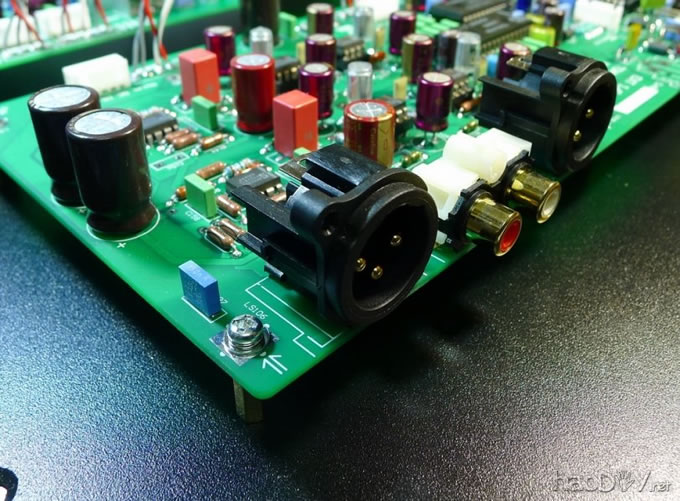

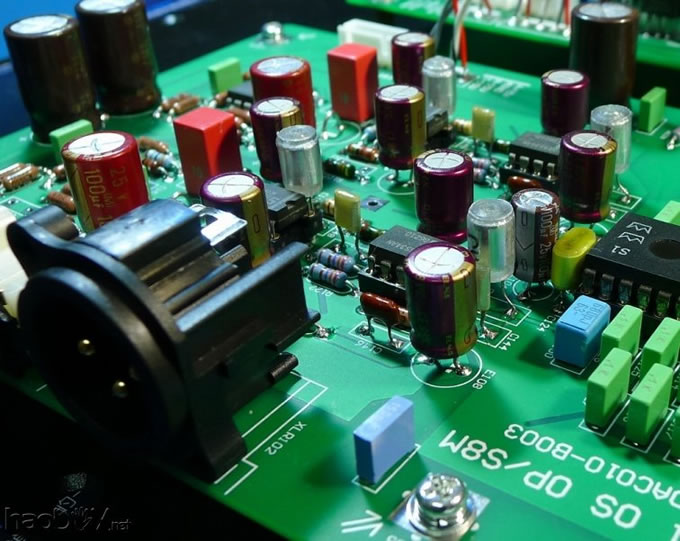

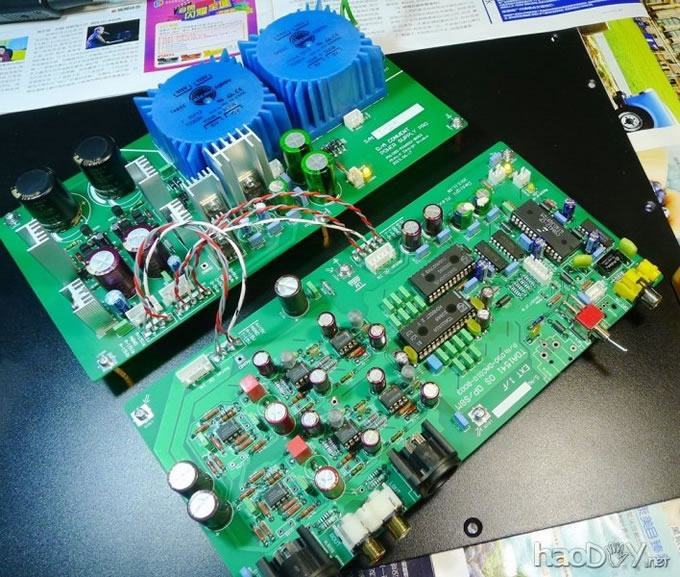

增加的新接口: 1：增加支持AES/EBU 数字平衡输入。 2：增加XLR平衡输出 3：通过切换支持I2S信号输入，跳开数字接收部分，可以直入256FS原机时钟。  //空行分割// 完成实物图: 刚完成的第一版.不可避免的出现BUG.所以说原来熟悉一切都是陌生的.    制作细节：输出部分   2：材料选择： PCB的设计画画停停，中间也有一些其他事情在忙。所以等PCB制作好了，一些必要的元件也就准备好。包括用到的新元件34C86，74HC157。整版元件看起来比较杂，但是按电路功能划分，还是比较清晰的。 电阻： 这个没有什么好说的了，1%的电阻。足够的精度是保证电路平衡性的重点，选择：DALE，VISHAY，PHILIPS 电容： 这个比较多话说，我个人对声音判断，音频部分重点选择的是ELNA ，接收部分多用NICHICON+PHILIPS，此版设计中几个敏感的位置： A：8412的RXP，RXN输入的数字耦合电容。此电容早前我选的是EVM推荐的103，后因在本地有一帮朋友在玩1541，交流中发现这个电容对高频影响很大，随着不同容量和材料的不同。声音都有变化。 (责任编辑：admin) |
