共60多张照片！所以我需要好几天时间！请大家在我没发完贴前不要跟贴！以保持贴的连贯性！

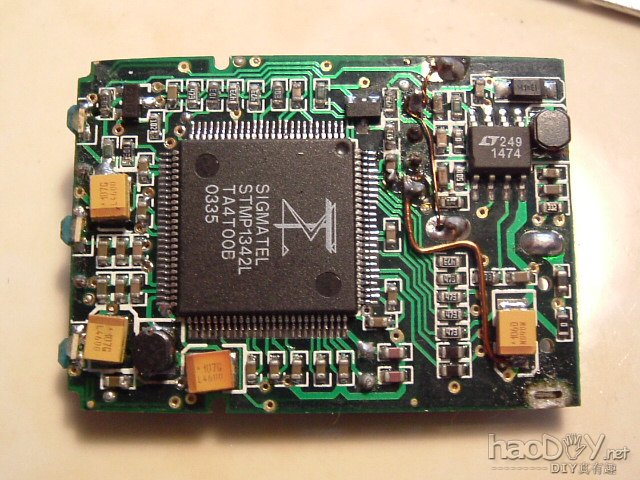

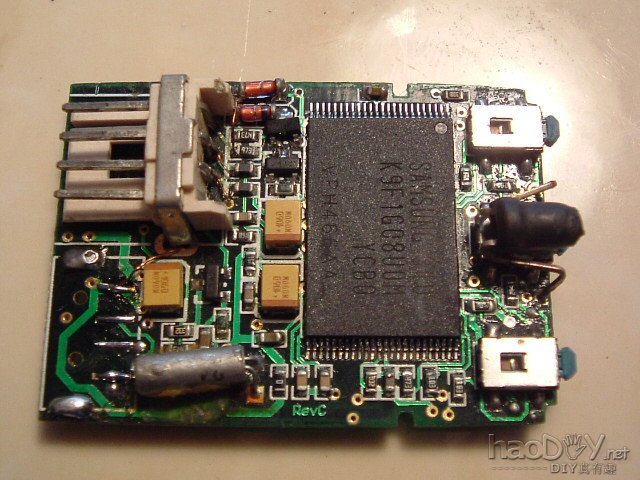

MP3现在以很长见了！它体积小，还原音质略低与CD音质！所以我觉得还是可以值得玩玩的！但是一台稍好点的MP3（128M）的市场价也要400-500元左右一台！于是有了DIY-MP3的恋头！也巧在一个朋友的帮助下搞了一块MP3的电路板和零件！还有MP3控制IC——STMP1342L（这块IC是最新的MP3控制IC，它支持MP3，MP2，MP1，WMA......好多播放格式！还有FM，AM，录音......好多功能！）最主要的是我搞到一块128的内存IC！哈哈~~~这下可以开工咯！然后又请我师傅焊上了两块IC！其他元件是我自己焊的！呵呵~~还是没师傅焊的好啊！

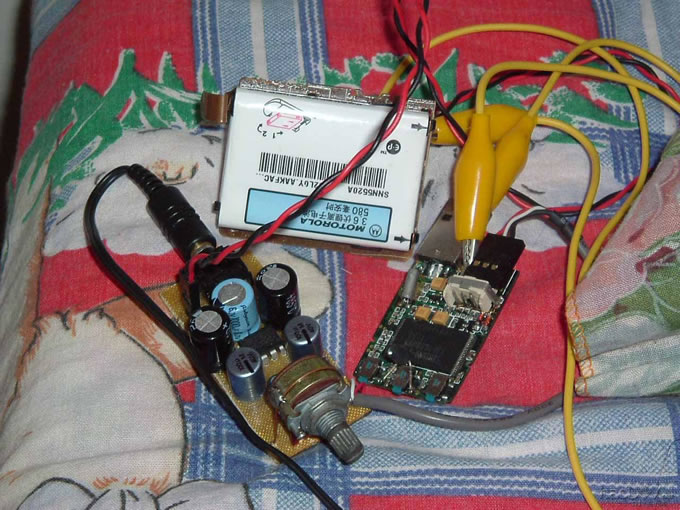

因为这板上没有控制音量大小的地方！但STMP1342L自带耳放！我又没STMP1342L的管脚图！在很多网站和论坛上找过都没找到！就连IC厂主页里也没有！没法我只好加了TDA2822M做放大来调节音量大小！我也知道2822音质不怎么样！但我也没法了！因为有电压的限制！没发试做了2822！这是试验中的MP3+TDA2822！


2822的杂音很大！静态下也是有“兹兹”的声音！像磁带机一样！一直去不掉这个声音！后来我在一台熊猫的卡座机里看一个2822的电路！他的杂声比我的小的多！不注意听听不见！于是我拆开它！分析他的电路！原来它的2822的7和8，5和6脚上比我多了个1NF的电容！于是我包着试试看的态度！在我的2822电路上加了一个1NF的电容！果然比另个声道杂音小很多！与是我把1NF加到10NF，22NF，33NF，0.1UF！这样低音越来越强劲！高音越来越弱！到0.1UF的时候基本没有高音！只能听见低音！感觉像进了迪吧（夸张了点点，呵呵~~）但这时MP3对这个电容的干扰是越来越大！像CD读盘的声音！最后我还是选了1NF！下一步我开使东找西找！找做MP3外壳的材料！就这样几个月一下就这样过去了！终于我的DIY-MP3问世了！呵呵~~~~~~~



虽然体积大了点！（有市面上MP3的2-3个大）但我以很满意了！这是部份材料！







壳是全铝的！

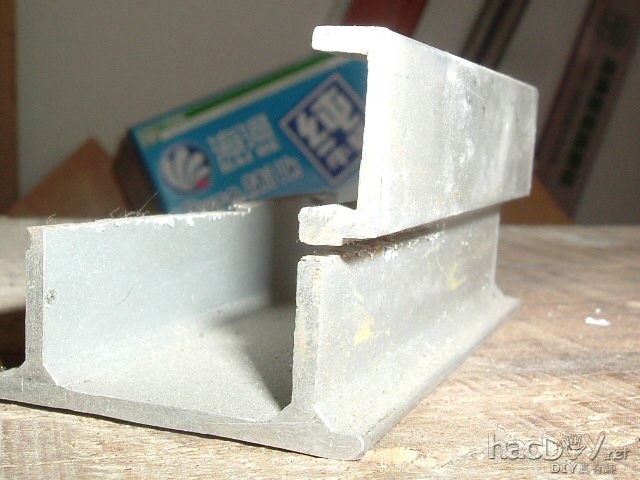

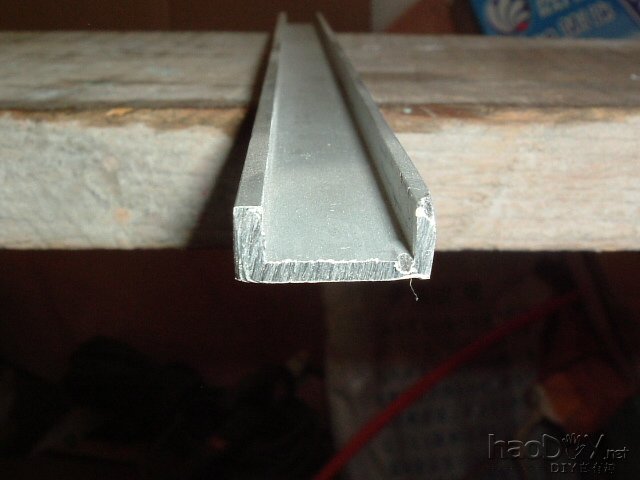

这是做壳的原料！就是上面哪个U行的DD的上半部！知道这是什么吗？呵呵~~~是我们厂TPS货架滑道的边脚料！

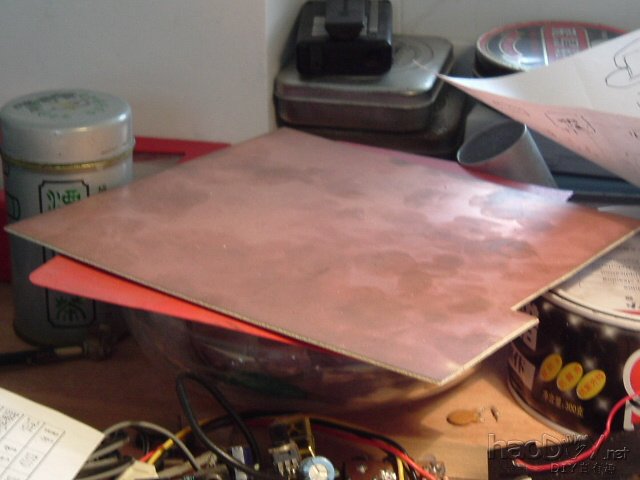

现量好尺寸做好壳！按照我的构思剪裁好缚铜板！转好孔！装上外围元件！呵呵~~~ 立体式设计呵呵~~~~















告诉你们吧！就是这样！

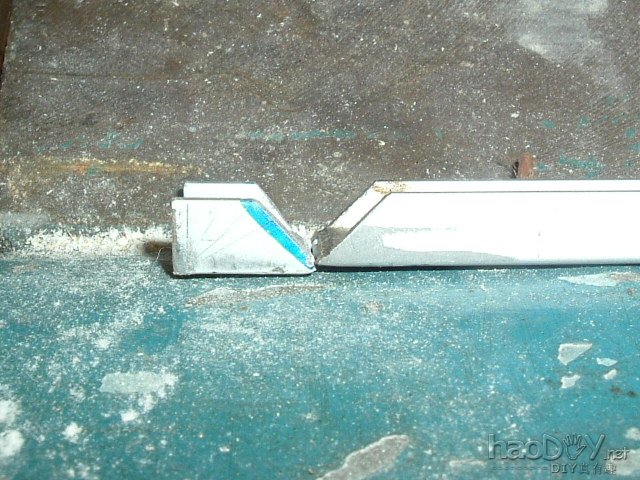

先用角尺话个直角（直角不能歪了！剩下的一定要是两个45度角！）再用锯子沿线锯个90度角！再用钢锉修边！修小了弯不到90度角！修大了就一条缝隙！呵呵~~~看个人本事了！我的就修大了点！哈哈~~~~

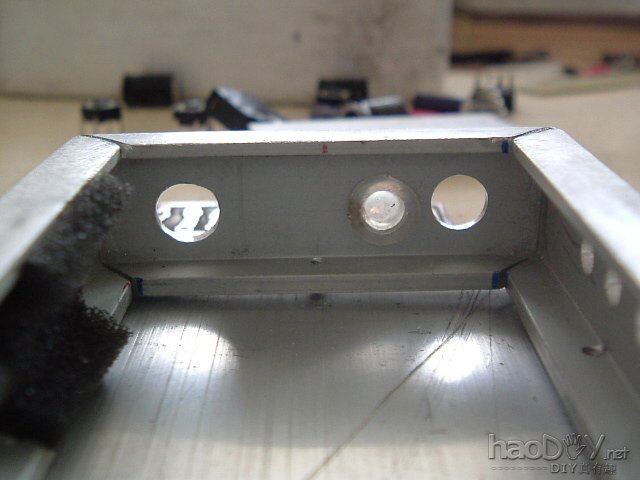

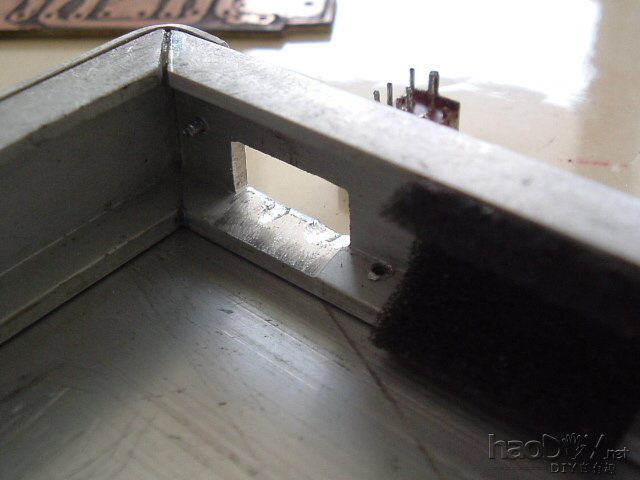

呵呵~~~做起来就难了哦！想把孔打正了！还不能刮坏了外表！真搞死我了！我想了很多的办法才打成这样！



一不小心！电位器口打歪了！呵呵~~~看出来了吗？歪一点也装不进去啊！没办法！后来修成椭圆型的了！丑吧！

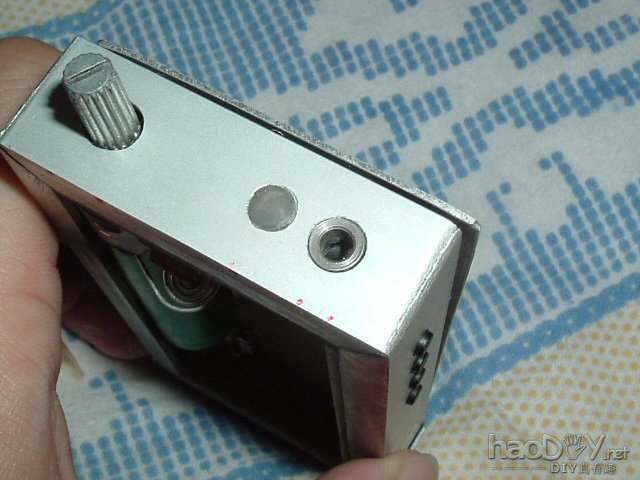

这是USB口！

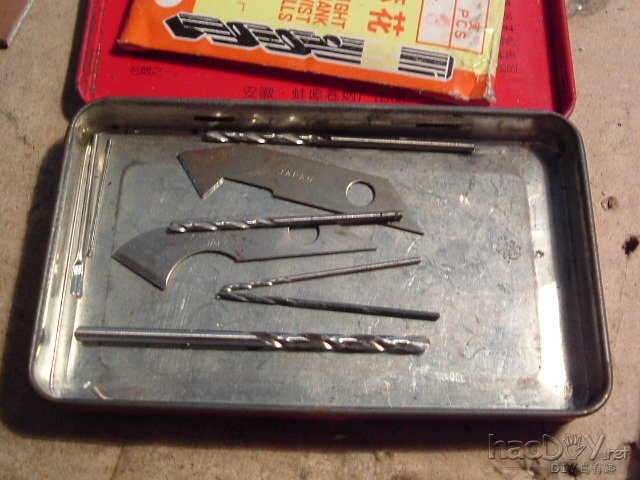

我每次去卖转头要买好多！呵呵~~~因为好断嘛！卖工具的以为我是做模具生意的！忙递上名片！呵呵~~~

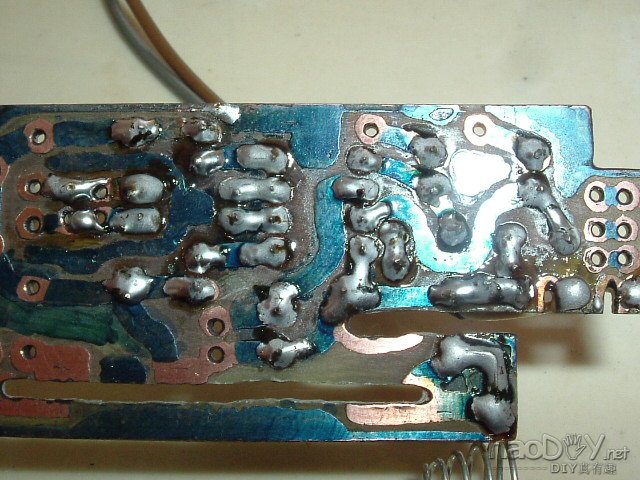

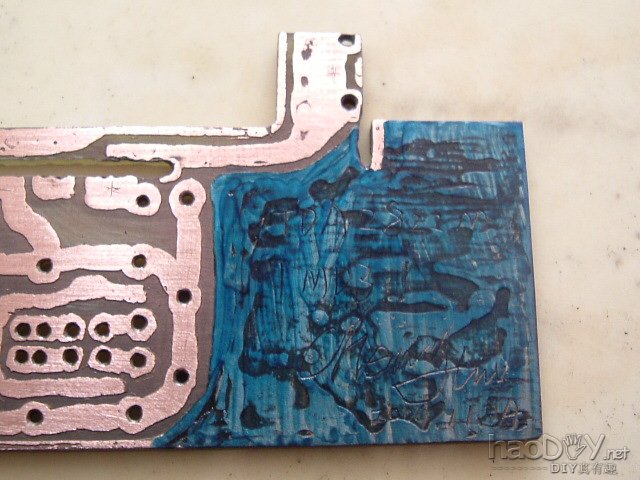

线路图有了就要做线路板了！我用了HQ兄说的方法用油性笔画的！大面积的做出来不怎么样！都花了！小面积却很好！不知道怎么搞的！主线路板

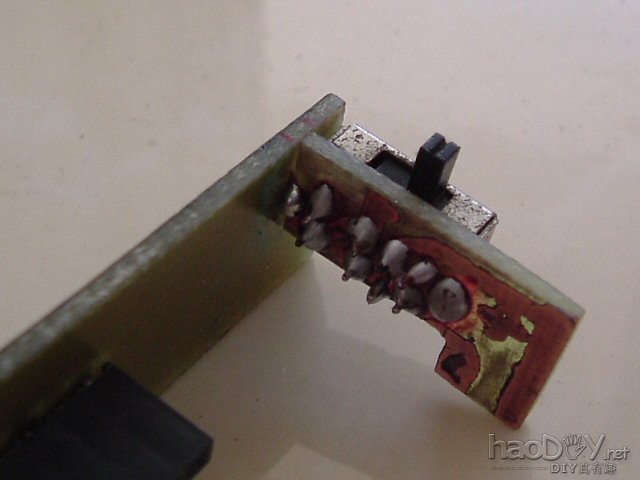

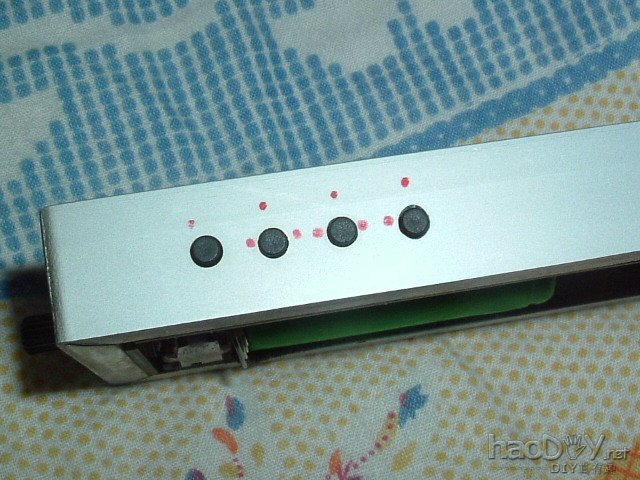

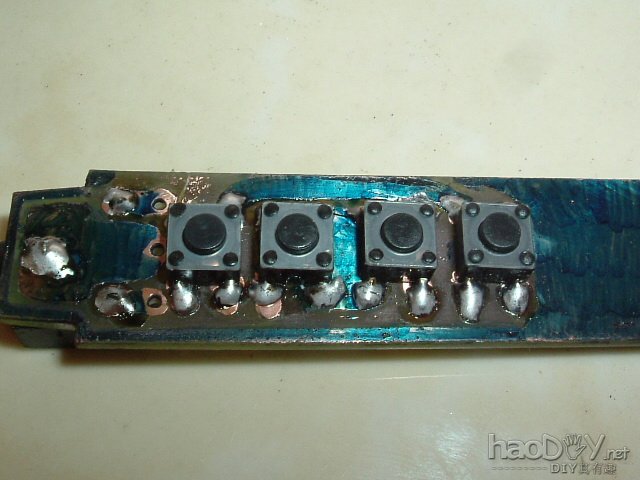

侧面按键板

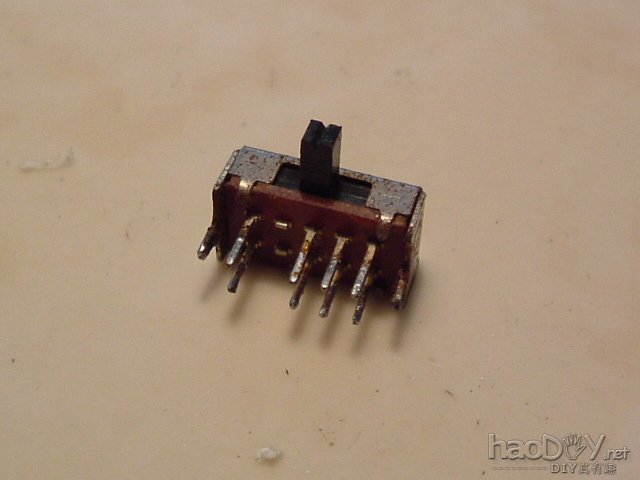

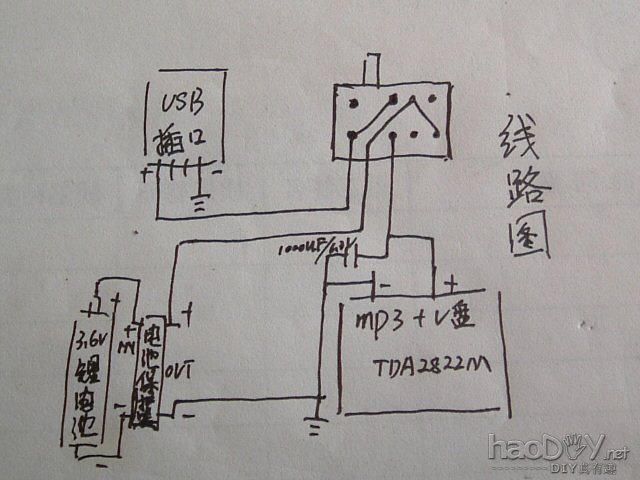

这个开关的线路图我想了有半个小时！想的头都大了！不要小看这个开关啊！因为我这个电路有个要求，就是在听MP3时不能给电池和U盘供电！给电池充电的时候不可以给MP3和U盘供电！用U盘的时候不能给电池充电还要用USB口供电！呵呵~~~~说的头没晕吧！呵呵~~~

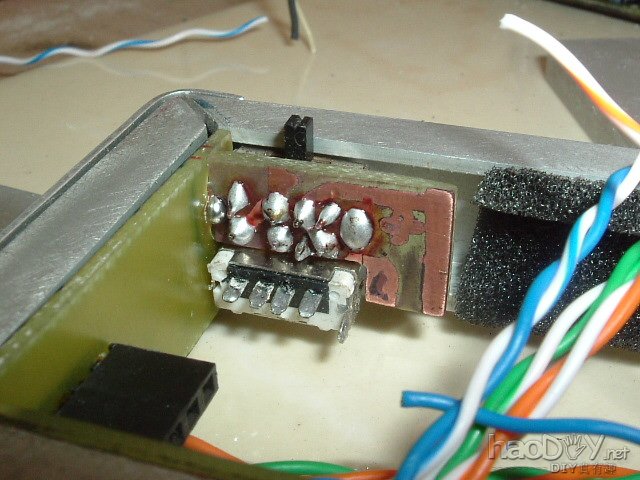

做好的开关PCB

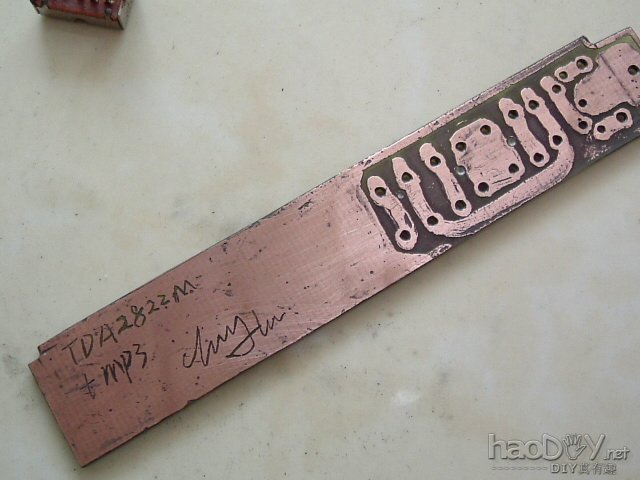

焊接好TDA2822M电路！还稍加改动了点电路！看个人喜好！我就不多说了！呵呵~~~ TDA2822M电路总成！



背面！



我要有STMP1342L的管脚图就好了！那就不要加2822电路了！1342自带耳放电路！只是和电调CD-ROM一样！开机就把音量自动设置在中间位置了！明白了吧！

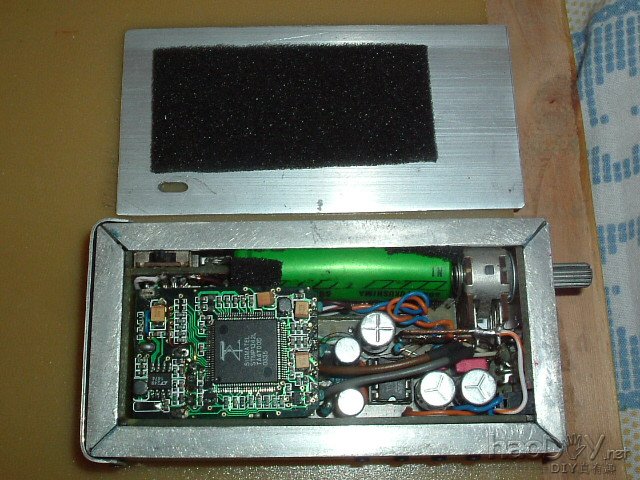

这是没壳的电路板样子！




不要猜了！这就是答案！

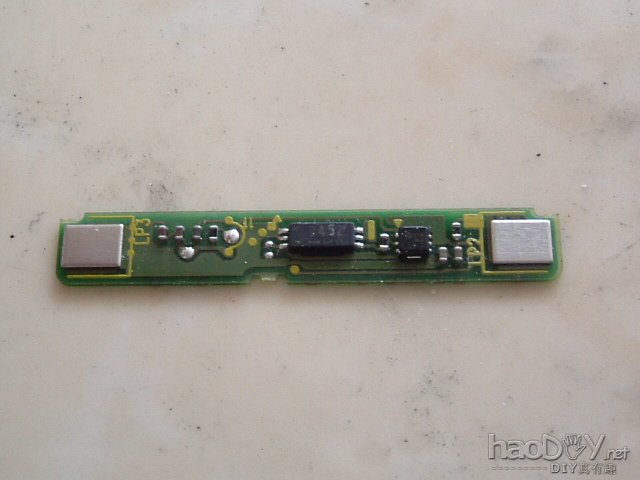

锂电池保护板！呵呵~~~

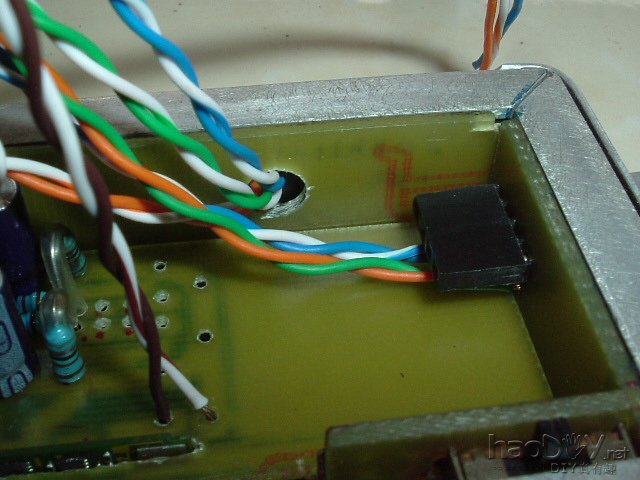

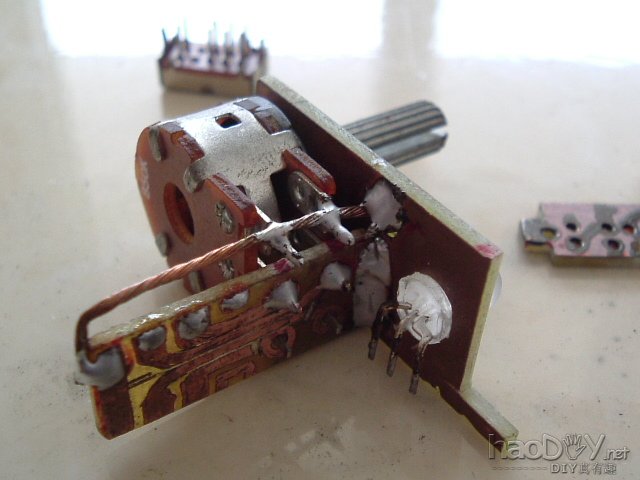

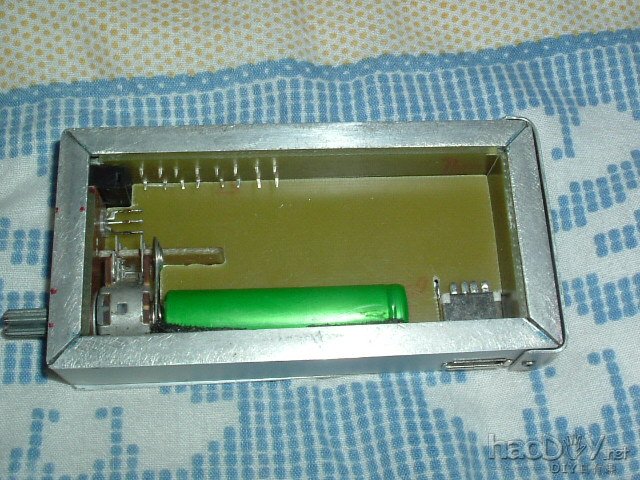

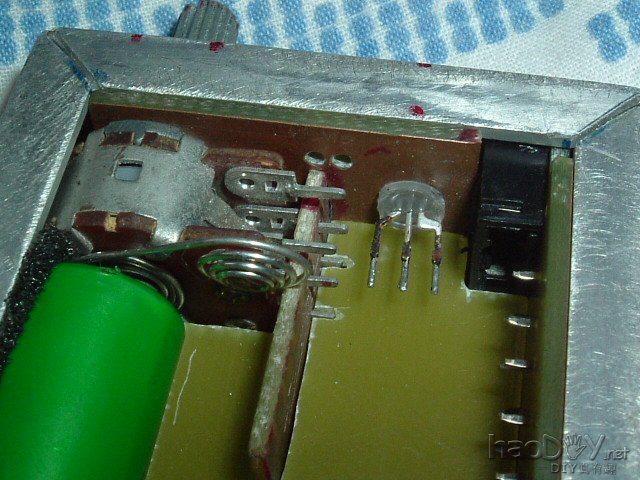

先放进侧面按键板！再装上电位器总成！后上上后连接电路板和开关总成！

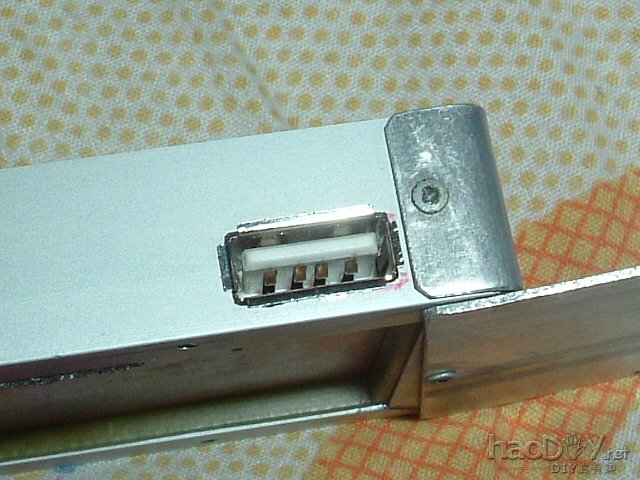

上上USB口！

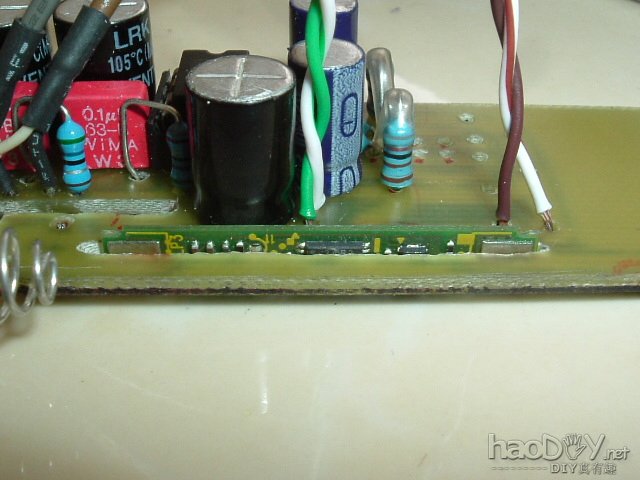

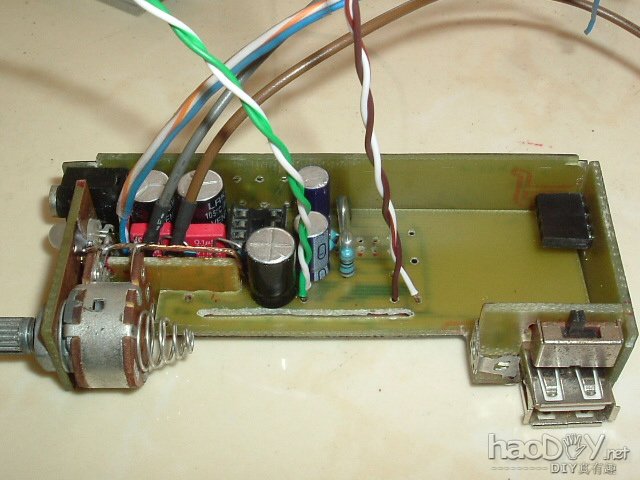

最后上2822电路总成！

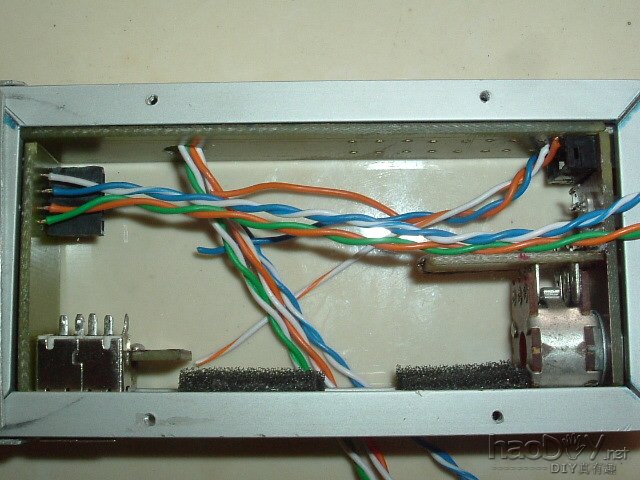

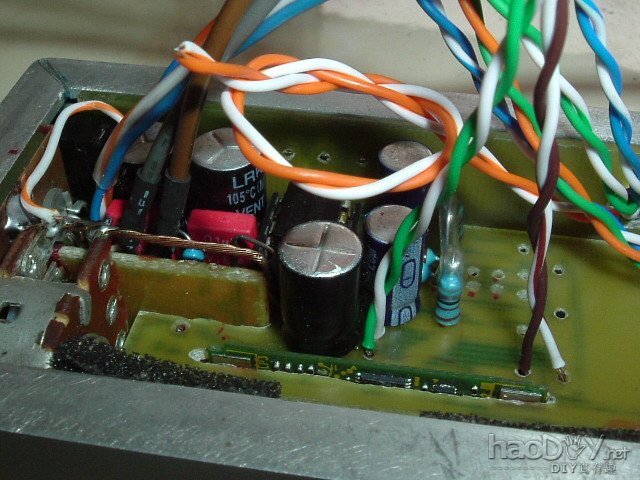

现好乱吧！呵呵~~~~~

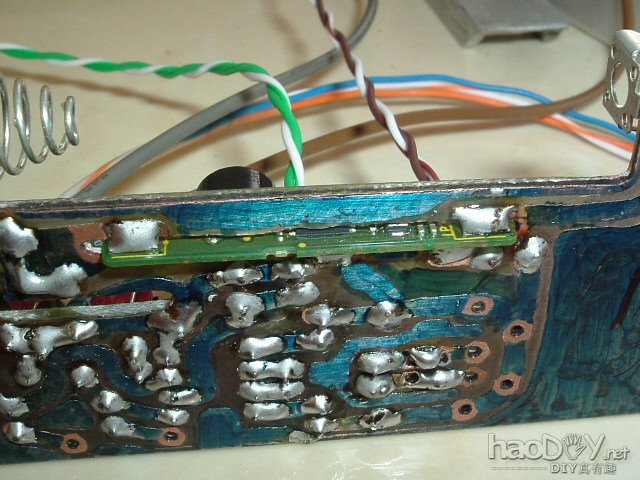

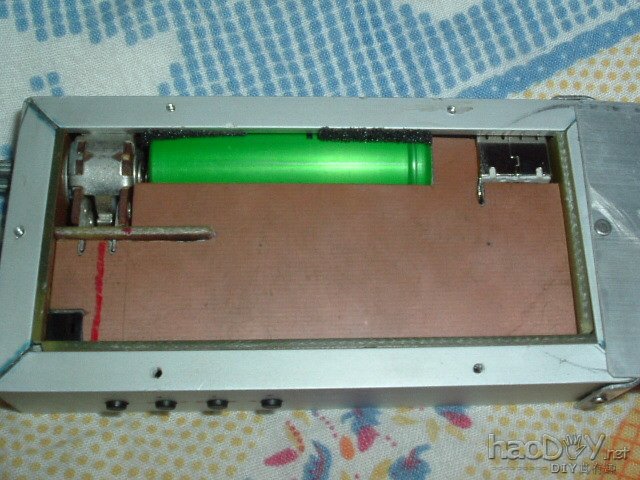

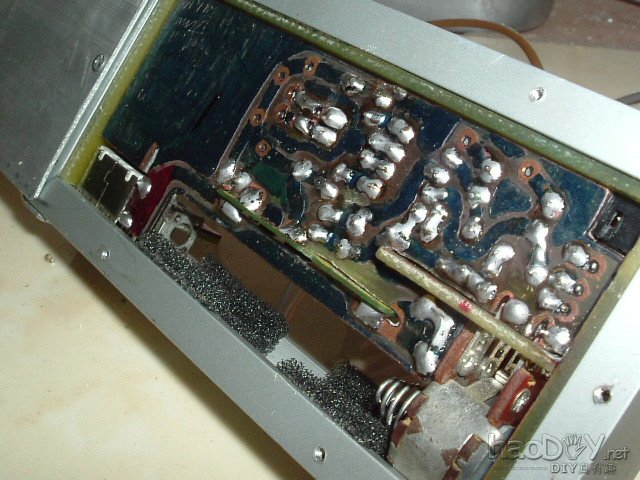

背面图！

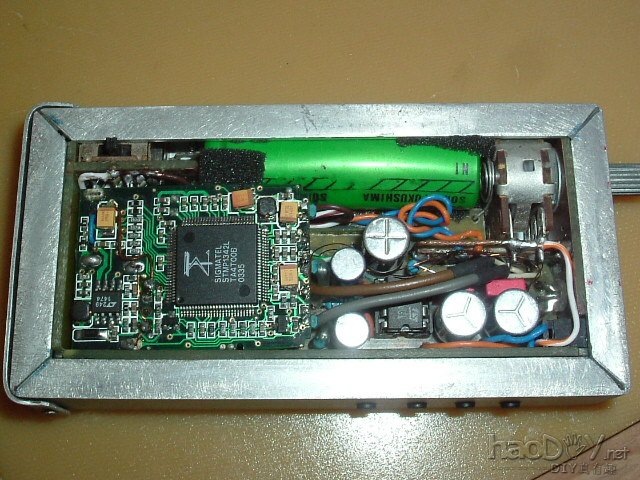

在用万用表的电阻档量一下电池的“+”，“-”两级！是否短路！没什么大问题！上电池！通电！OK电源指示灯亮了！摸摸2822一点热量也没有！说明没什么大问题！上上MP3电路总成！打开开关！MP3指示灯也亮了！这是完全焊接好的MP3+TDA2822M图！




呵呵~~~其实2822电路是很简单的电路了！只要电路和元件没问题哪是通电就响的DD！也没什么可调的！哈哈~~但是个人喜好不同！要求的声音不一样！所以还是要...... 我用了APPLE的耳机（才买没多久），这个耳机都说是森塞做的OEM！我也是好奇才买的！时听效果我很满意！不是小厂可做出来的！（我说的是耳机） (责任编辑：admin)
