下载次数:1 2009-8-9 09:16 接下来是最关键的工艺－开孔。前面提到过，由于板厚的原因，箱体的宽度与喇叭的口径只差了5mm，能否将孔开出来直接决定了我的小全频是否真的会烂尾。 开孔的时候心里好紧张！ 下载次数:1
|
学习了一段时间，手开始发痒。开始我自己的小全频制作。
箱体材料，没有太考究用什么材料，只是手边有什么就用什么。
上胶压制，用的普通白胶，上面用木板加花盆压紧。条件有限。
24个小时后，箱体出来了。
今天用了一个下午，把外表面进行了第一次打磨。还用坛里哪位老兄（忘了）发明的502+木屑填补凹坑和裂逢。
打磨以后发现箱体宽度尺寸已经接近喇叭的外径尺寸，悬啊。
后面的加工心里没底了。

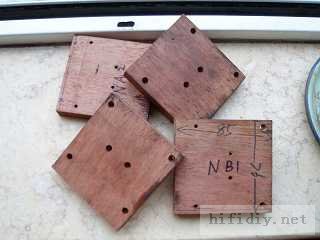

CNC加工的，因为板子的质量不好，所以做了13块板才有这6块是好的，还是比较勉强的。累啊！
全部按正经的机械加工方法加工的，谁让我是钳工出身呢。哈哈
花了2个小时，把沙罩面板搞定，来个情侣照吧。
再来一个内部特写
最近工作忙，DIY的进度停滞了很久，今天抽空将接线柱淘了回来。
不是烧品，只是普通品。5元一个，对得起它的做工了。
箱体上钻上了与轴销相配的孔。
大家有兴趣猜猜轴销的作用是什么吗？
今天的工艺首先是将接线柱的安装孔打出来，安装上接线柱后感觉音箱的屁股好大哦！哈哈
接下来，把音箱的两面侧板按箱体尺寸铣出来，然后按箱体的孔位在侧板上钻出了穿螺钉的孔。

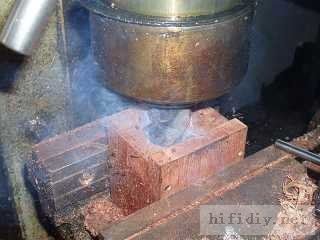

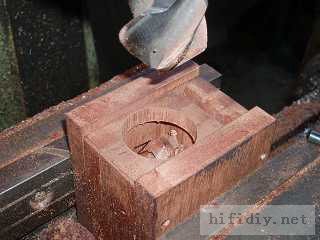

接下来是最关键的工艺－开孔。前面提到过，由于板厚的原因，箱体的宽度与喇叭的口径只差了5mm，能否将孔开出来直接决定了我的小全频是否真的会烂尾。
开孔的时候心里好紧张！

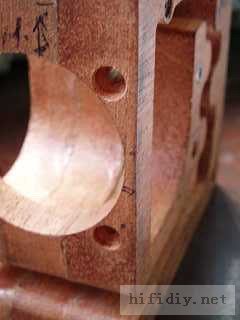

最终……，铣刀离开了箱体，而我的喇叭孔也最终完成了，看着只有2mm的搭边，还是有些后怕。
不过，在朋友的高超技艺下，总算完成了孔的加工。

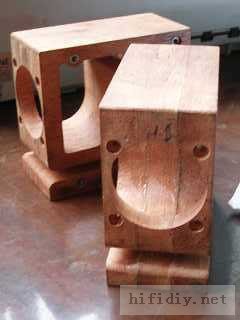

大家来看一下，我的全频箱体的半成品吧。多提意见哦！
今天就加工到这里了，后面就是打磨表面的工作了，不用过多久，拼装好的箱体就可呈献给各位烧友们看了。
大家要耐心等待，多多支持我的贴子哦！

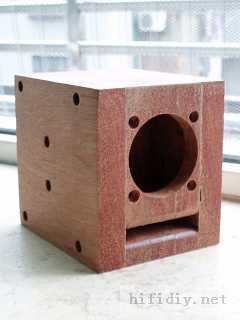

看看今天第一次打磨后的半成品吧。
也许，使用本色可能会更可爱。可是，鬼使神差的我上了黑色喷漆。结果……

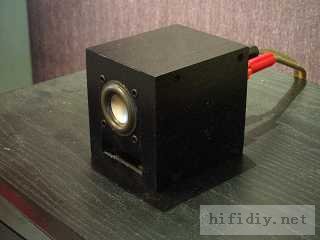

大家看我的完成品。
内部使用羊毛毡填充腔体，并在导向管道内也用羊毛毡进行了填充，在多次调整羊毛毡的填充量和放置位置后，声音逐渐趋向平衡，下面说说听后感觉吧。
使用剑桥DV98+马兰士PM80，直通接驳小全频。
声音比未调整时干净了很多，高音清而不尖，低音能量虽然不可能与大口径喇叭相比，但是低音还是能被清晰体现出来，中频不再混乱，收得比较结实，人声齿音清晰。比较适合做近场音箱聆听，基本达到了预计目标。
谢谢大家的支持。谢谢观赏。
听人声**乐比较好，高、中音表现平衡，低音欠缺（预料之中）。宜近距离聆听。
马兰士功放开到10点钟位置，喇叭没有出现明显失真和杂音。
谢谢大家，现在每天回家听一张碟，就算煲喇叭了。哈哈，感觉不错。
