我做的1.2寸vifa威发全频喇叭音柱+8寸低音炮

时间:2012-12-05 22:45来源:bbs.hifidiy.net 作者:284198208 点击:
下载 (32.36 KB) 2009-5-29 11:44 这是音柱的功放, 下载 (32.24 KB) 2009-5-29 11:44 本来想把他们装在一起,可是找到的那个怕盒子太小啦,于是又找一个破盒子,把这个东东装进去 下载 (34.69 KB) 2009-5-29 11:44
在论坛潜水半年多,受“我来也”兄的影响,不在沉默!先上单元




第二天,从装修市场买来板子!并请楼下的老师傅帮忙开孔!

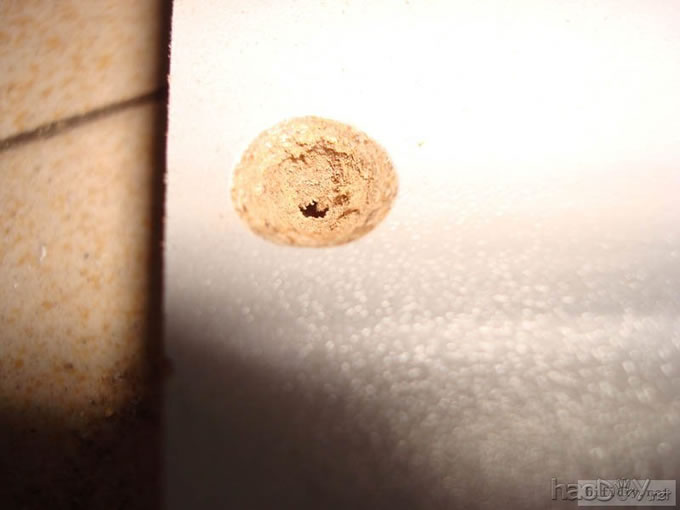

为了让这个小单元背面出气孔露出来,决定开沉孔!3.5直径。然后是2.8!板子厚7mm!宽8cm!

发现了一个问题!从背面直接打穿,正面开孔处特别粗糙!

最后我采用的是,打完沉孔,用锥子把中心扎透,再从正面开始打孔!效果就好多了!继续上图!

再从正面开孔,效果比直接从背面打透效果要好得多!

终于开完了!地上好大一坨垃圾!老师傅收拾他的机器呢!

装也是一个麻烦的活!为了不留缝隙,我在沉孔边上抹上腻子!

先串联!七个一组!


还没有钉上侧板!先接上听听!

给加上侧板!

在后面锯了四个木板,支撑着!

DSC02975.jpg#p#分页标题#e#

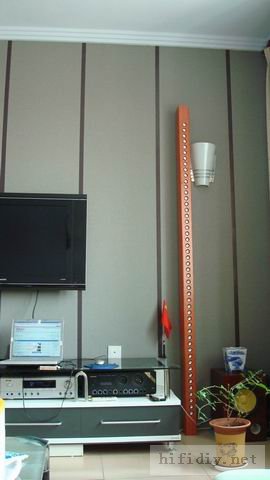

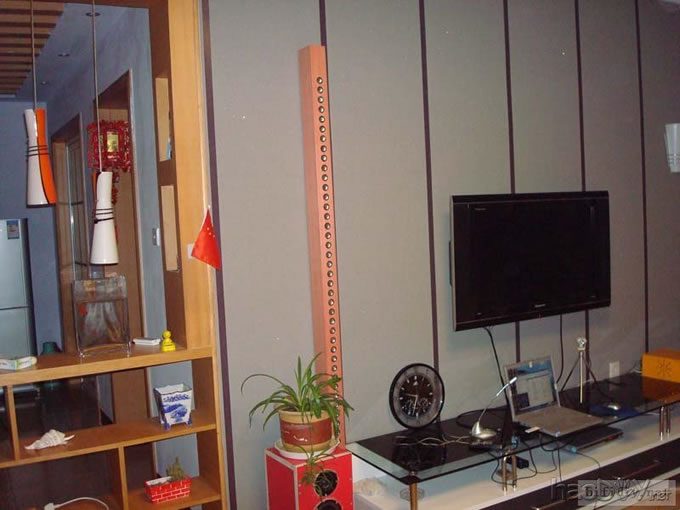

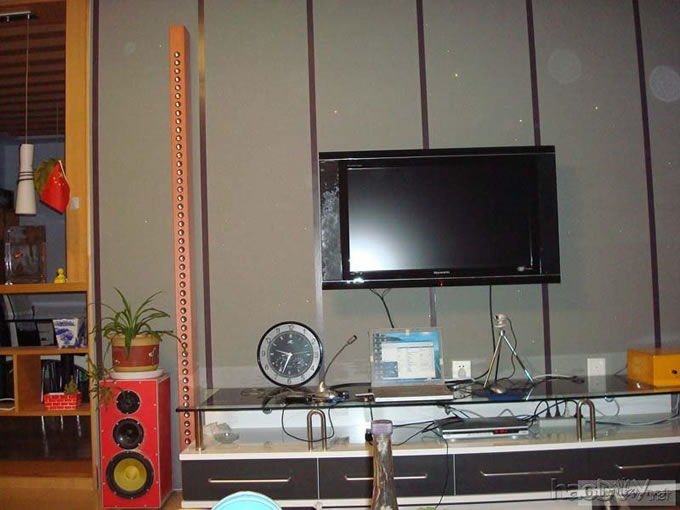

起立!!看看效果!就剩下刷漆了!

一共100只!

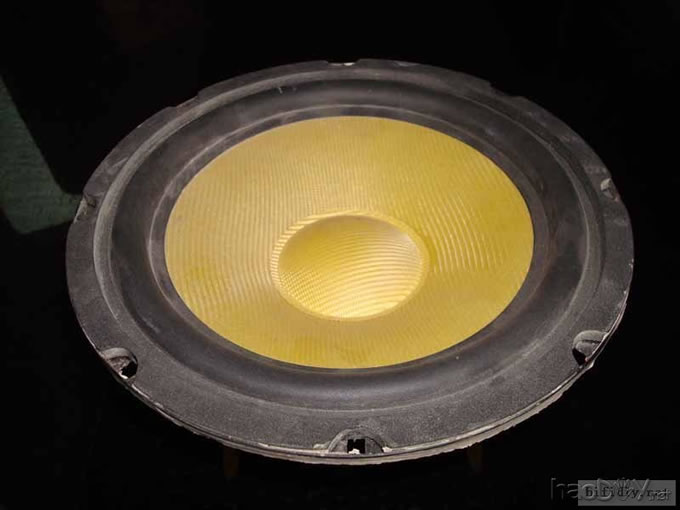

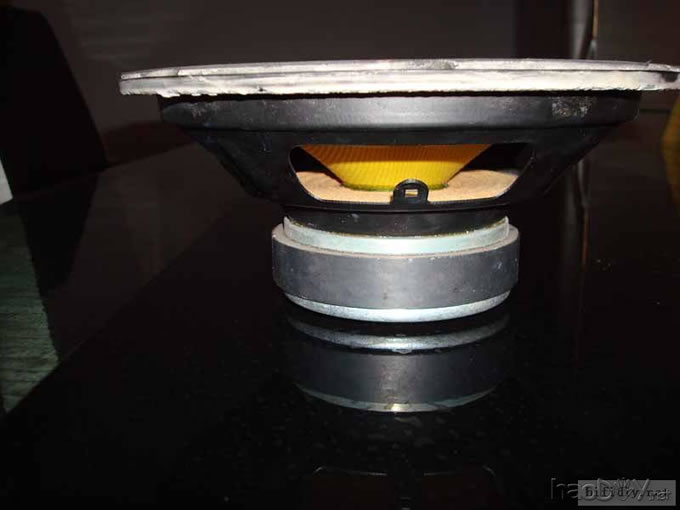

在上我的8寸!不知道大家有没有认识这个的!
有没有具体它的资料呀!想用它做中低音的!
我从一个老电子店买的!70米一对!自己觉得值!让烧友把把脉!买的是全新的!
不会测试!只好向广大烧友征集资料了!

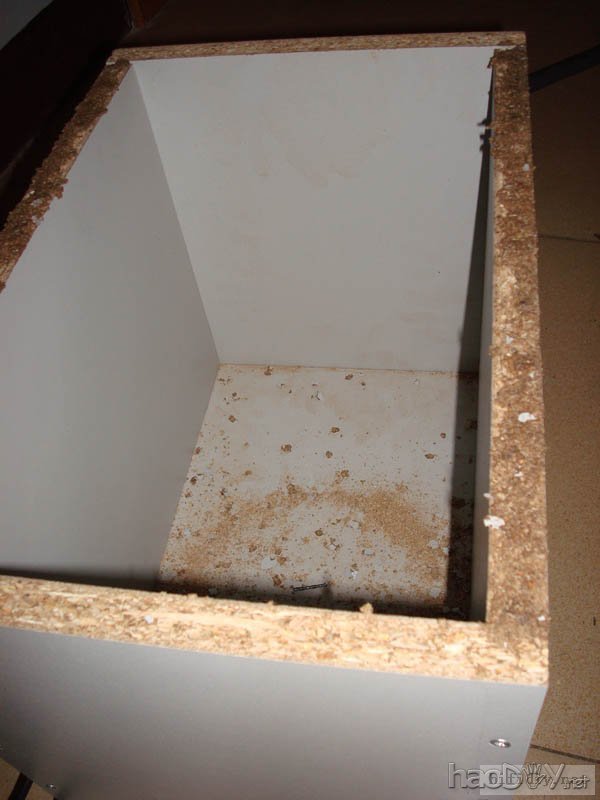

另一个也做完了,起立!!

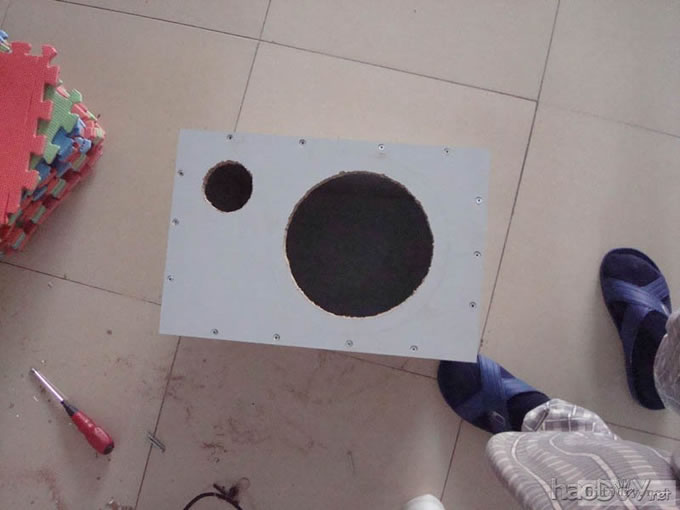

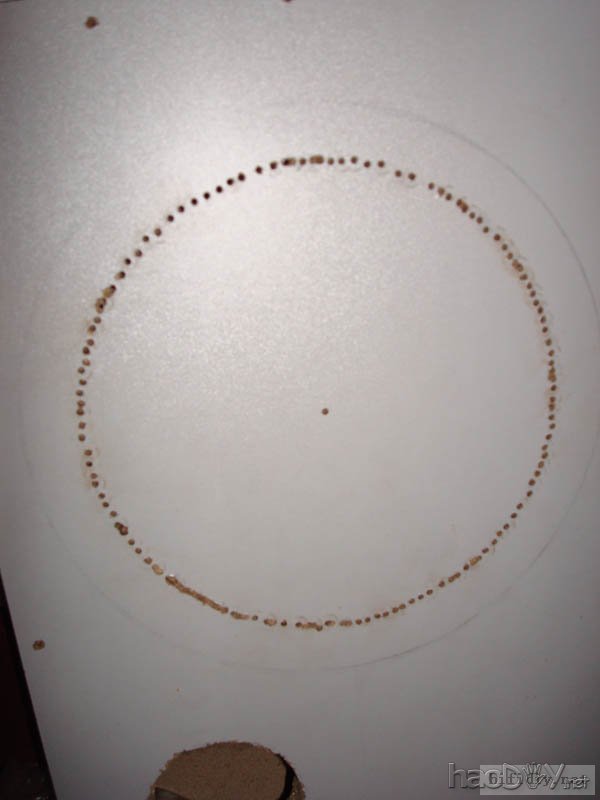

这是开孔,没有开孔器,只好这样开



这是用锯末活着白乳胶,堵上一条小缝!

大家用螺丝的时候,要注意把头上用大一点的钻头打下一点去

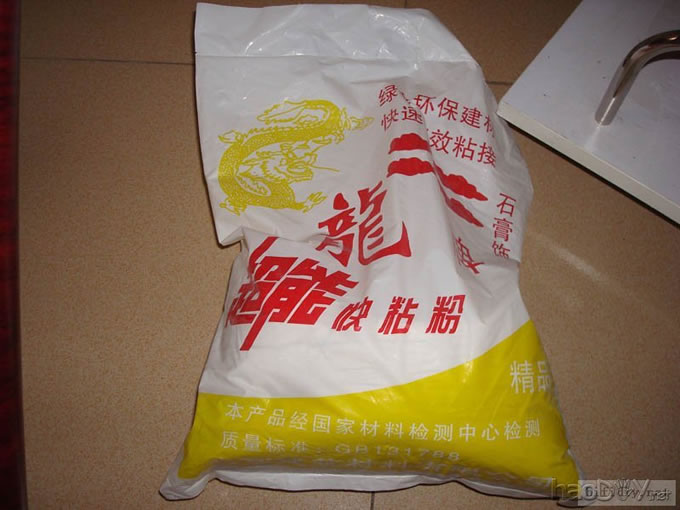

买了粘接分,涂在箱子外面和把钉子眼堵上,然后再用砂纸打磨
DSC03062.jpg #p#分页标题#e#


这是买的木纹纸,

用白乳胶和白粉子调好了,涂上,再用砂纸打磨,第一次做,有点不好,最后贴的纸还是有好多皱纹 DSC03083.JPG



贴纸贴的好辛苦![localimg=640,480]1[/localimg]先在上下左右绕了一圈,用书压上 DSC03087.JPG


这就是不平的地方

仔细看看,压好了,



后面也贴上




前面也贴上


DSC03093.JPG #p#分页标题#e#

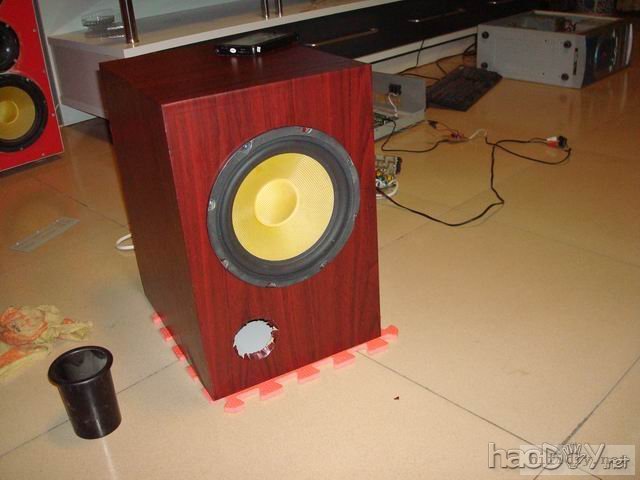

找了个倒相管,不过装不上,有点大

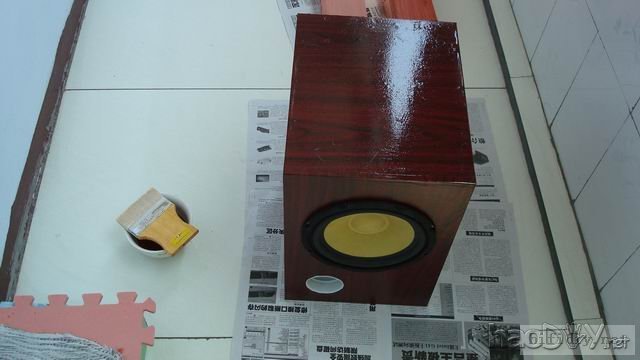

刷油漆啦

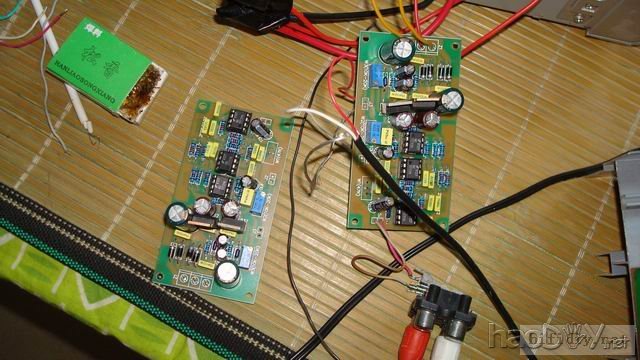

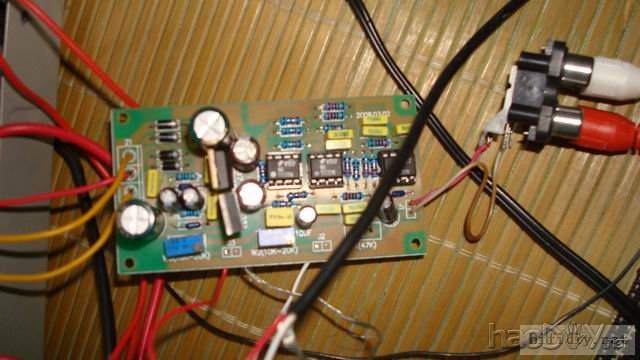

装好的电子分频



试一试感觉



两个都接上拉

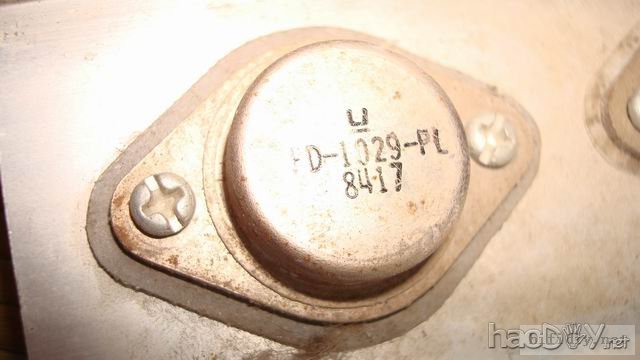

我发现一个老功放板,不知道是什么管子,大家有知道的告诉我一声,本来打算用3886供低音,但是发现这个板子低音声音很好,就打算直接用它



接上先看看外观




#p#分页标题#e#

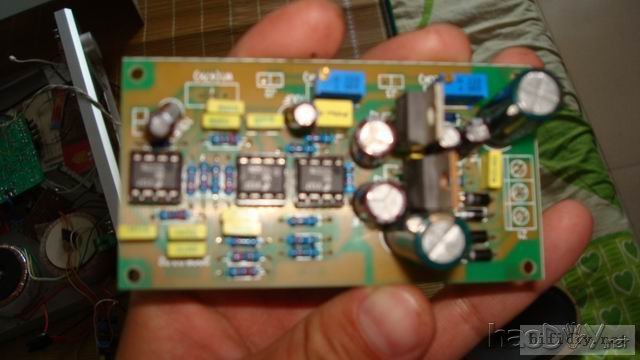

这是音柱的功放,

本来想把他们装在一起,可是找到的那个怕盒子太小啦,于是又找一个破盒子,把这个东东装进去 DSC03232.JPG

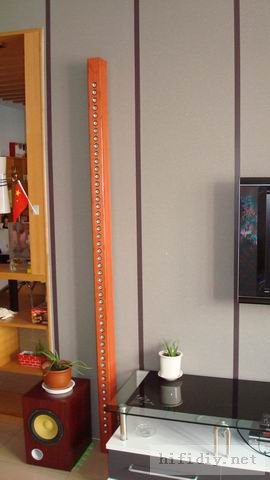

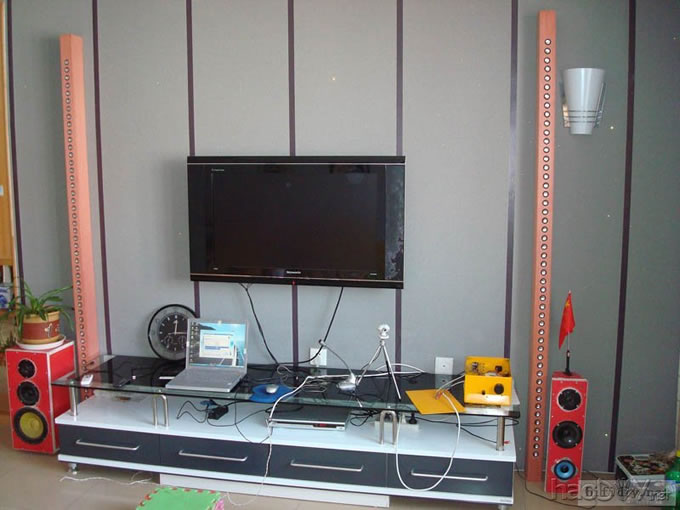

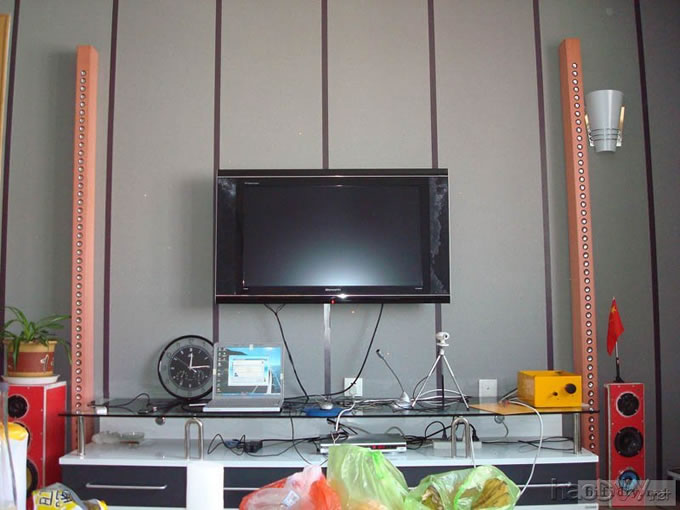

至此,总算完工啦!好累!!!装他们的时候,总是有嘟嘟的噪音,尤其是把音频线接上后,另一头空接,噪音更大,难以忍受,如果手再靠近音频线,就会有更大的声音,后来经过不断查努力,发现一点接地,地线的点接在滤波电容的地那一大块铜片上,噪音就小啦,离喇叭20公分处就听不到啦,但是一打开我卫星天线接收机,就会有干扰音,无论如何也去不掉,无奈,只好听音乐的时候把接收机关掉!
