打造巅峰4寸全频喇叭音箱+低音炮 2.1系统，关键是炮。_haoDIY

准备打造一套2.1系统。主要目的还是听听音乐，全频单元是声韵的4寸全频。这个单元的低频已经很牛逼了。但是做成2.0的话，低频总是欠缺的，所以准备加炮。考虑以听音乐为主所以这个炮我考虑了很久。10寸的话，不可能的太大了，8寸似乎也大了，当然质感和速度要好，其实听音乐的话5.25寸都可以满足的，6.5寸也可以，但找不到好的单元。准备用hivid5.8或6.8的。觉得还是不行，后来终于找到一款我满意的，一款sony的5.25寸低音，绝对够劲。就是专门做炮的，这款喇叭阻抗6欧姆，适合两个并联做炮，可以得到惊人的22hz，功率也不小，并联的话额定功率在250w。此炮威力应该会很猛。有图有真相

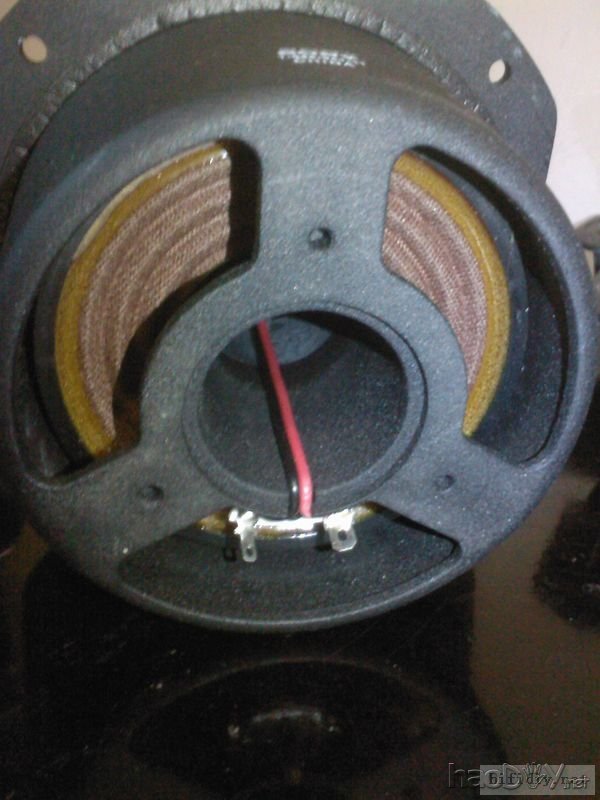

这喇叭是sony SA-WD200 万元级别的单元

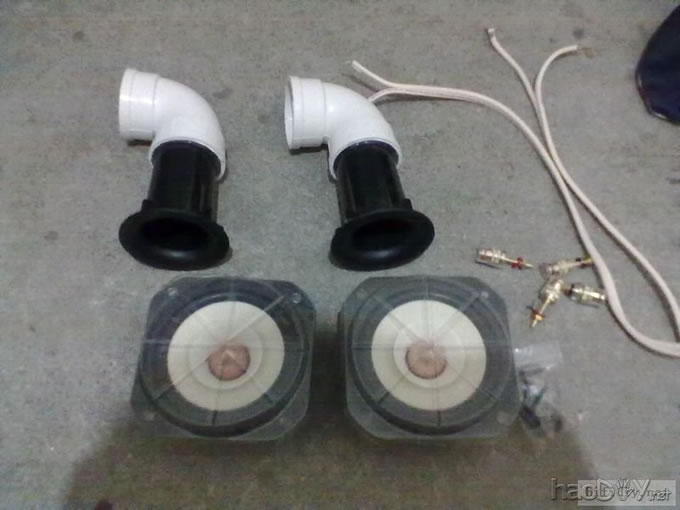

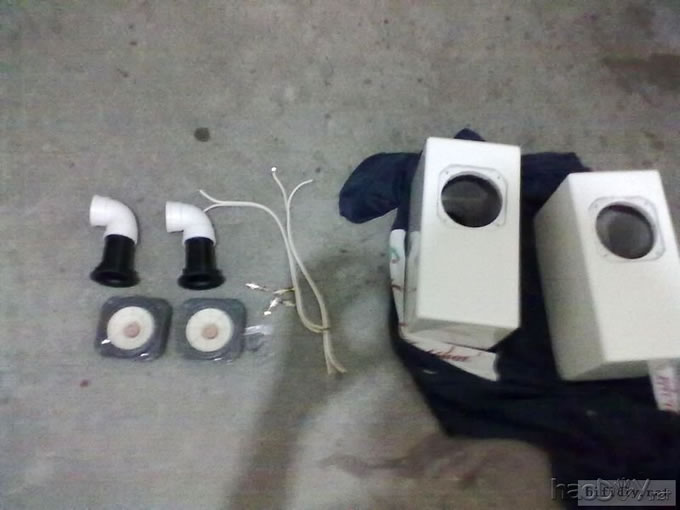

为全频喇叭准备的导向管

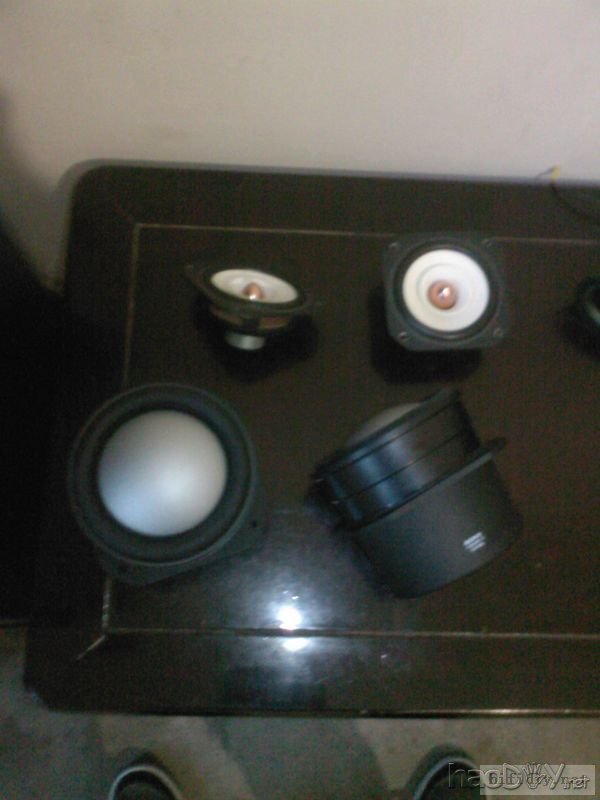

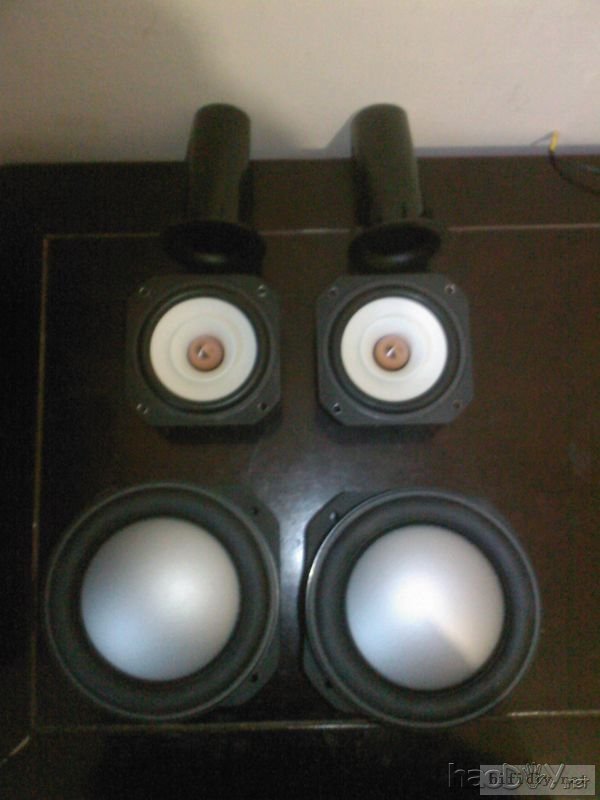

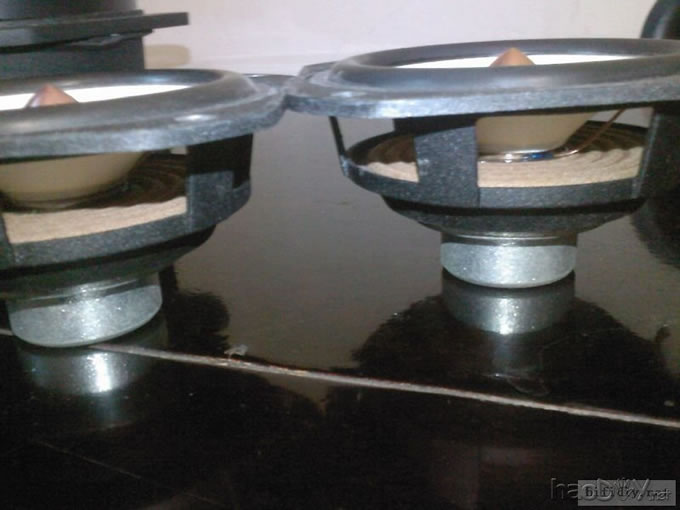

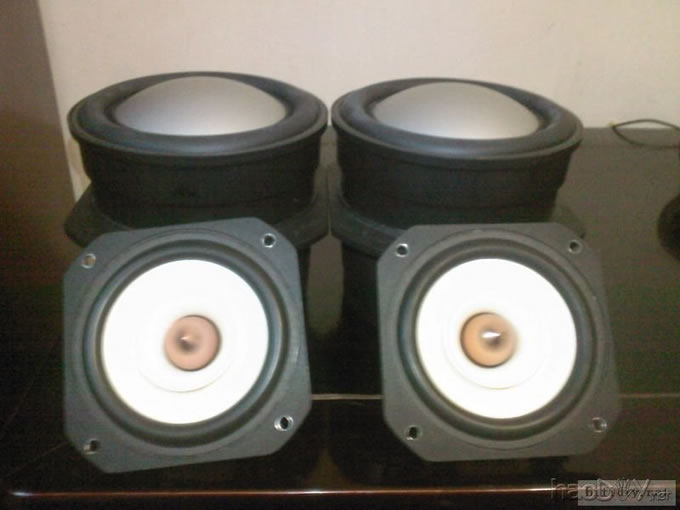

喇叭单元都已准备到位。裸听过低音，质感很好，下潜很深，低音很强劲。音圈好像有100mm了。大食量。

#p#分页标题#e#

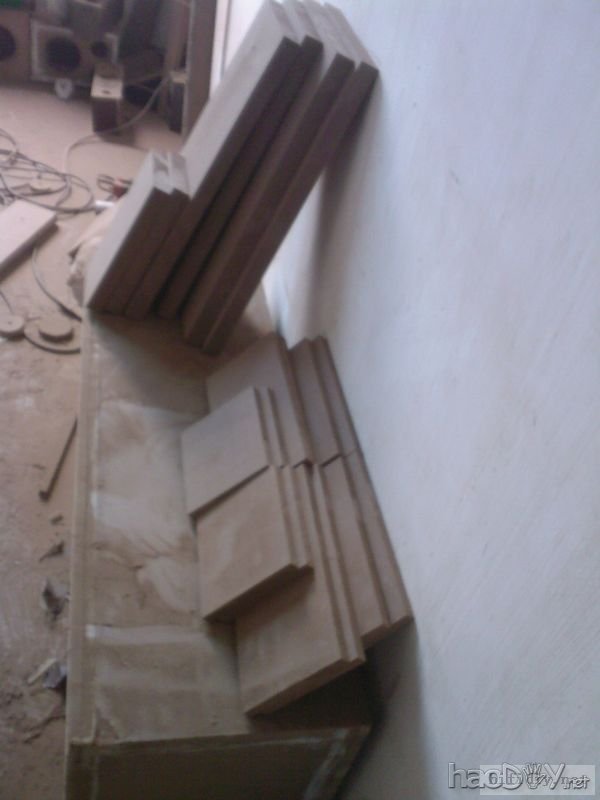

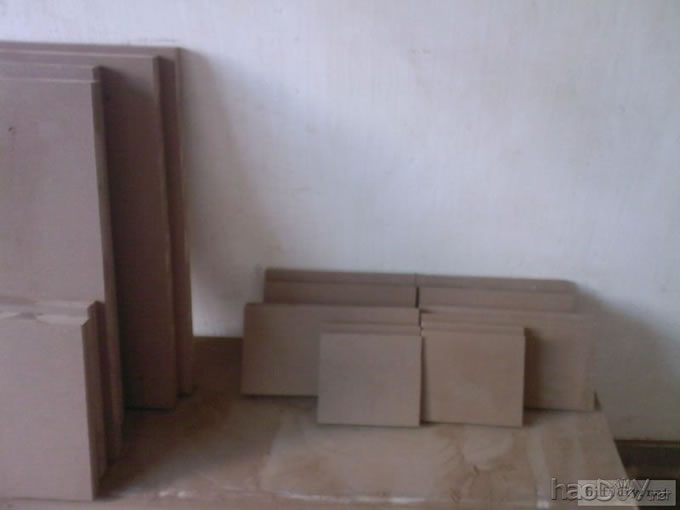

下午把板子裁好了，低音炮净容积在20升左右，4寸全频在5升左右。

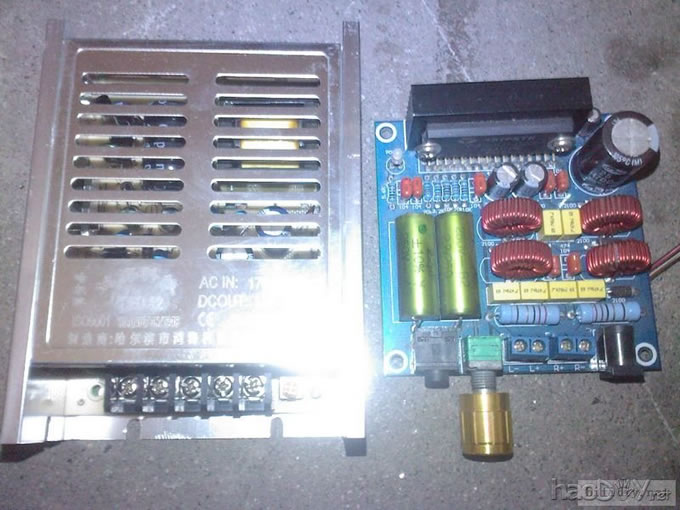

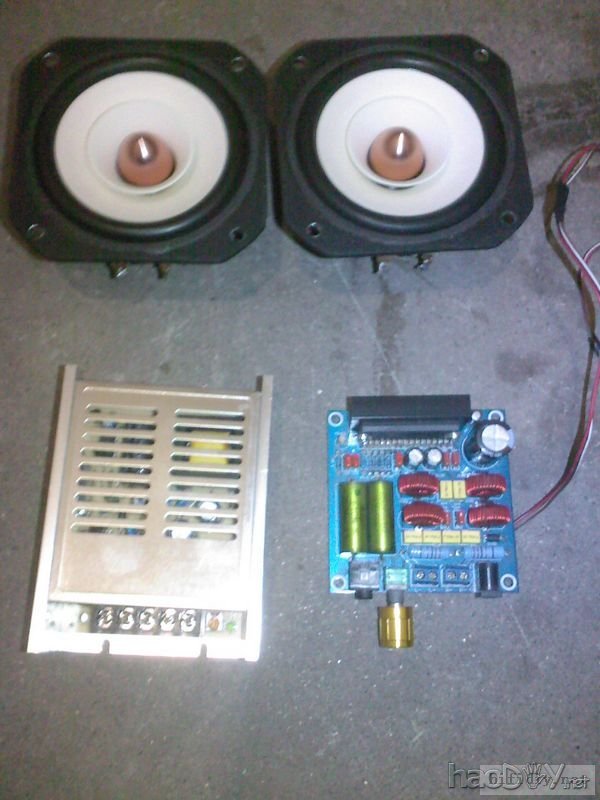

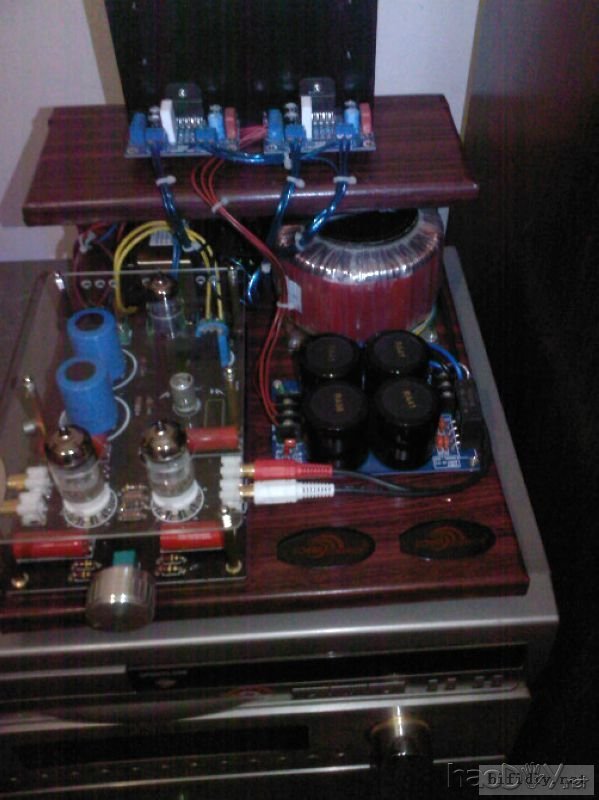

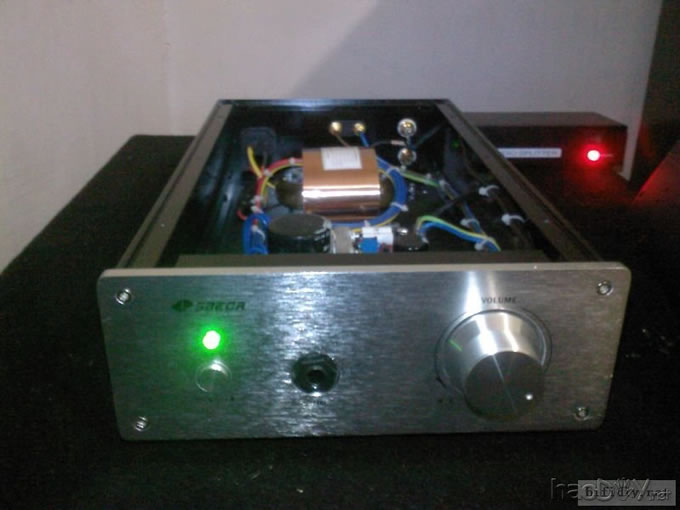

功放也弄齐了，全在这呢。

来点做箱的进度，

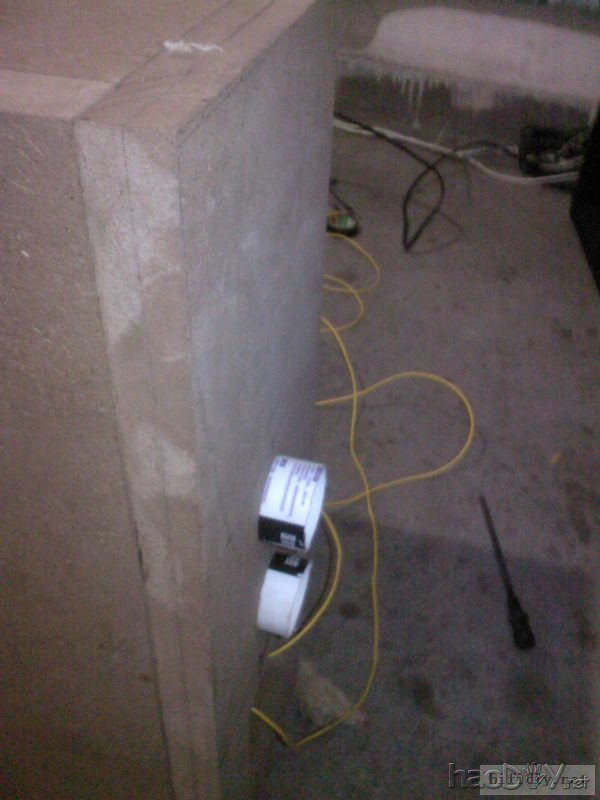

开始开孔了，位置都订好了，结果悲剧了，原本是开喇叭的孔，结果有一只箱子放反了，导向孔开成喇叭孔了，那该怎么办。嘿嘿，我对于这种情况早有准备了，把原来开下来的圆板再放回去，有一道5mm的一圈缝隙怎么办，哈哈，不及，把开下来的木屑重新填进去，填一半就够了，然后准备好502胶水，滴在木屑上，过一下，会冒烟，烟冒好了，就粘住了，继续填木屑，滴胶水，最后把凸出来的地方打磨掉就好了。不过很费胶水，就我这至少用5盒502胶水。粘好的强度绝对放心，会比没补过的地方强上好多。我忘记拍照了，只有补好的。

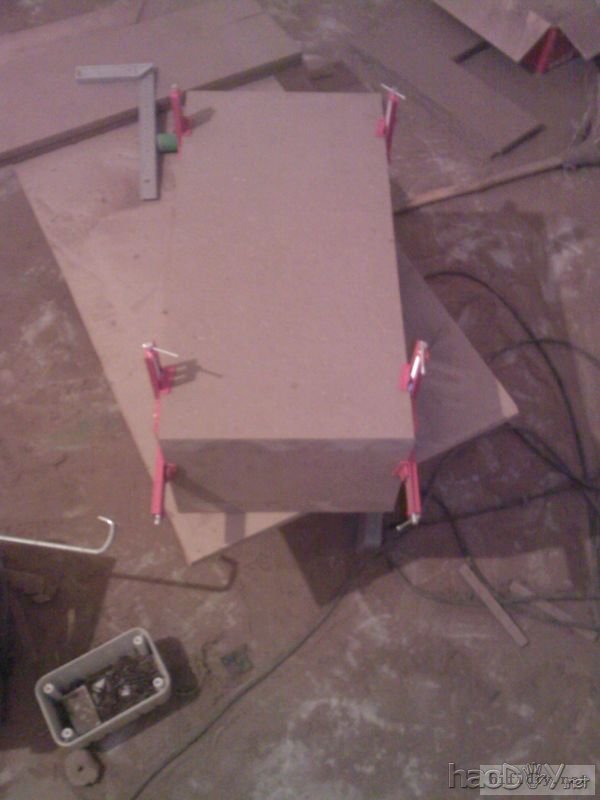

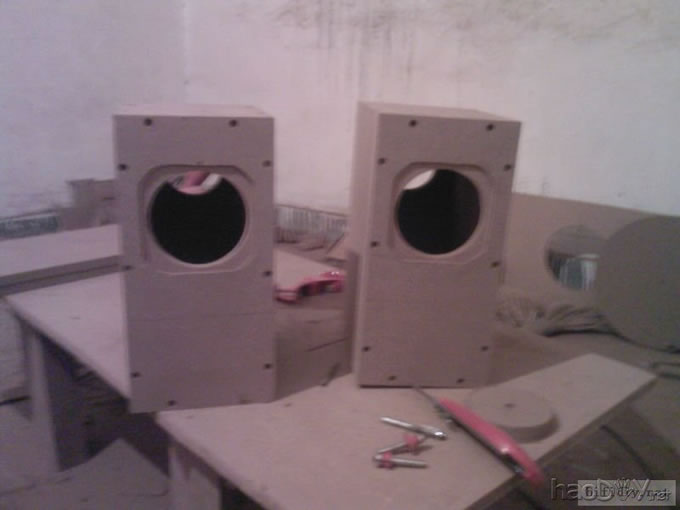

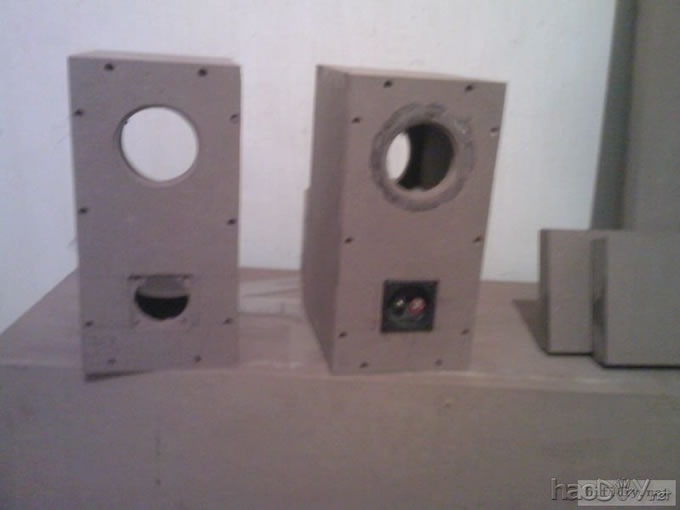

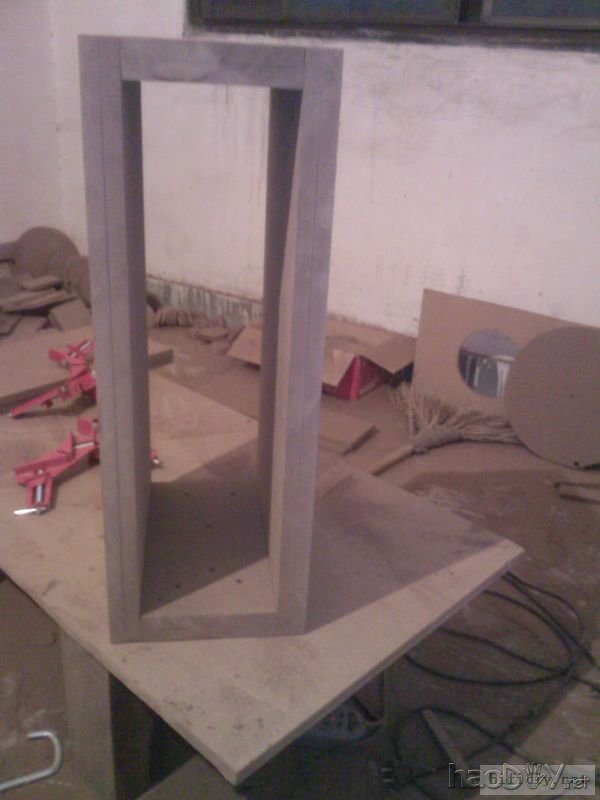

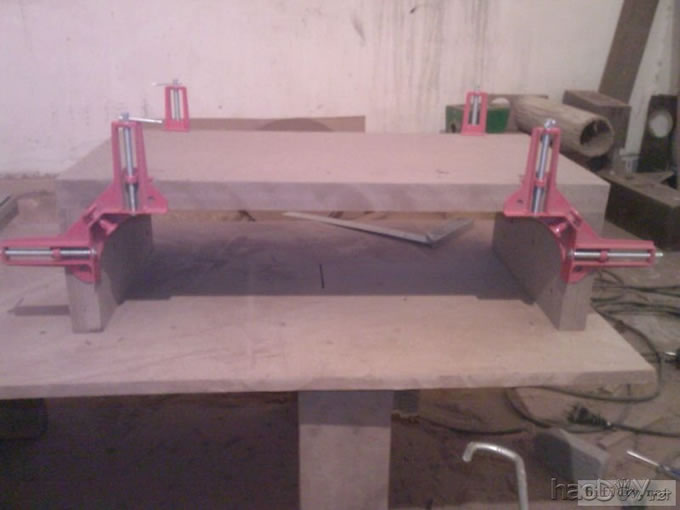

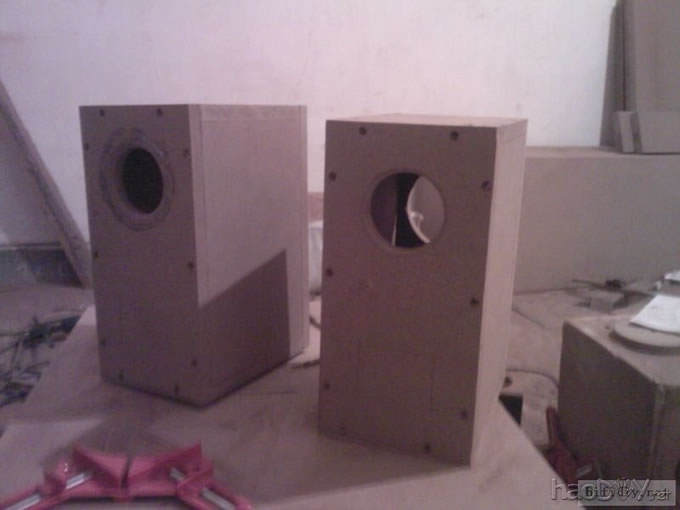

花了大概3小时的进度，两个小箱子基本拼装好了，边角都是打磨好了，现在是直角，想想要不要打磨成圆角或斜角，不知道外观处理成什么样的好，最近在想这个问题，是喷器还是贴木皮。大家给点意见，我拿不到主意。#p#分页标题#e#

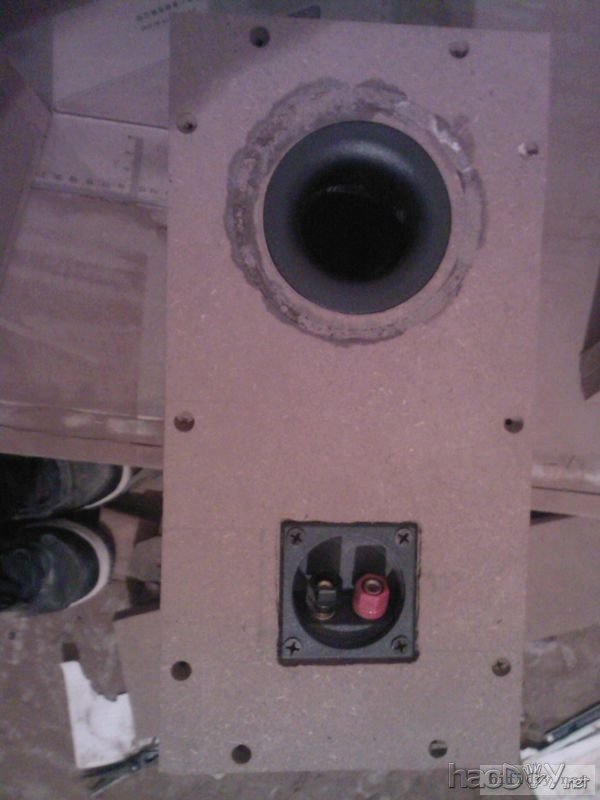

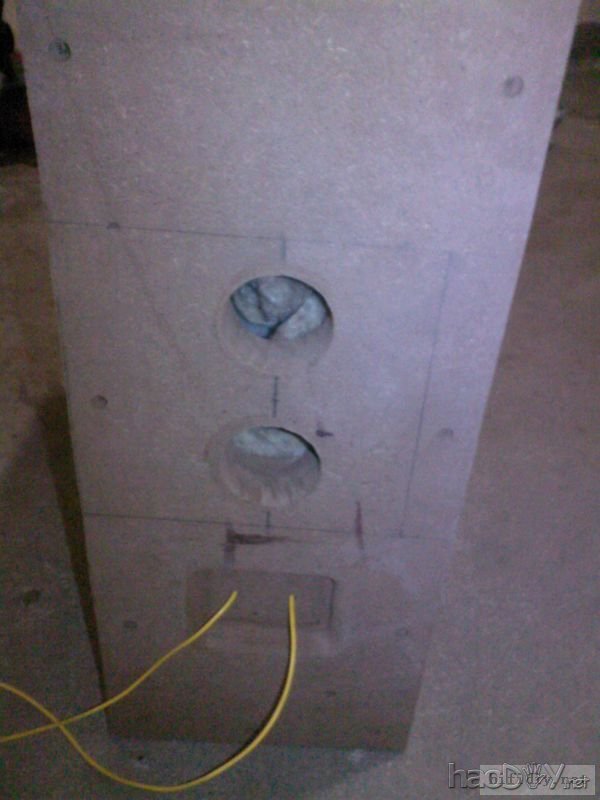

没事，把接线盒孔开了

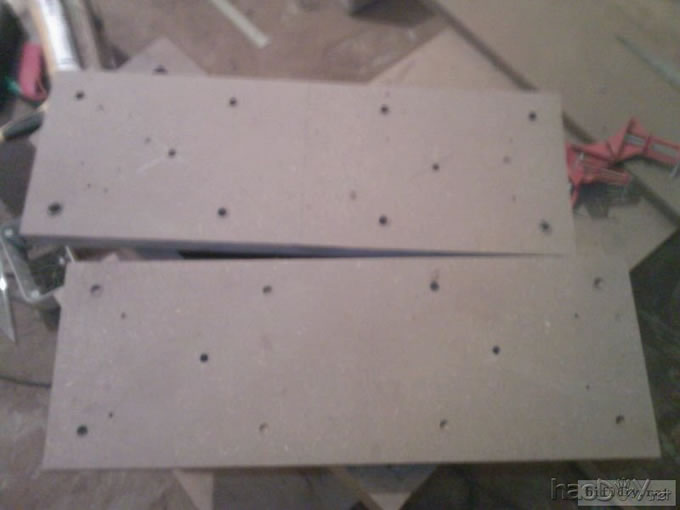

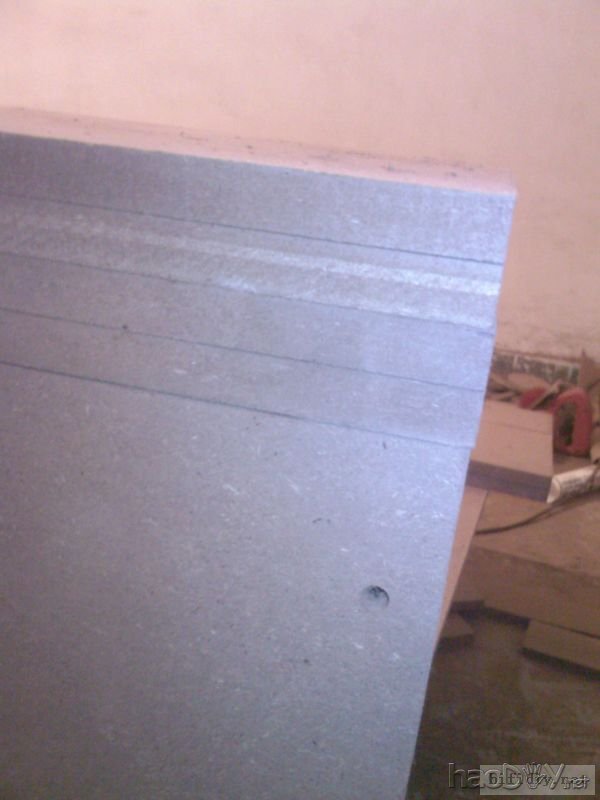

安装好这个喇叭面板是个大问题。为了保证面板（可以下的）精确，所以吧，两块板和在一起做好洞眼

需要打的洞都打好了。保证0误差。实践起来还是有很大误差的。

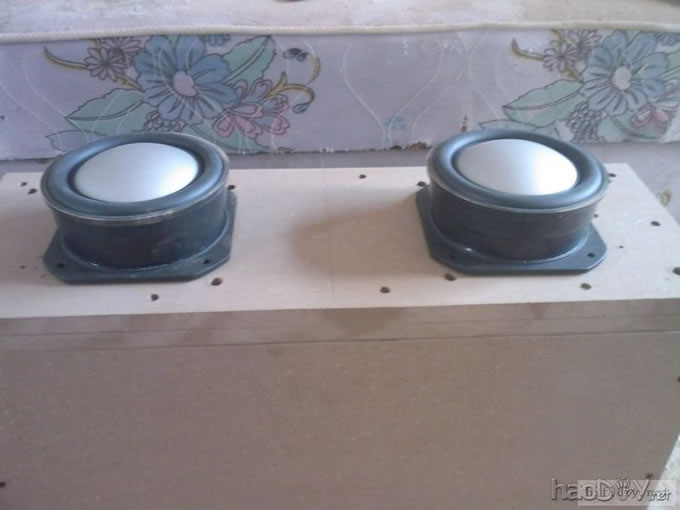

把喇叭试试，开孔正好。面板可就有误差了（差了近5mm），不过好在问题不大，因为我预留了空间，所以基本影响不到。低音炮的箱体可以很快搞好，但是这个面板，我估计要花大工夫了，面板做好，估计这点时间，可以做好几对音箱了。

#p#分页标题#e#

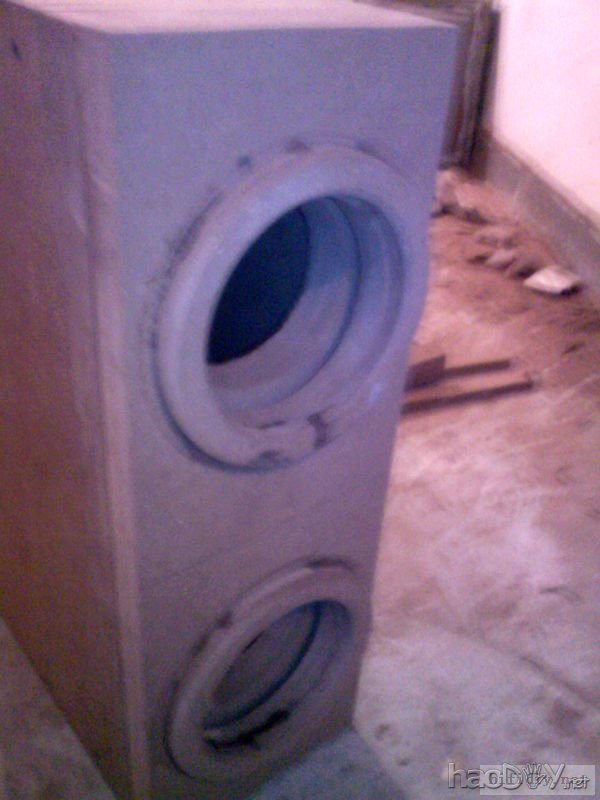

盖板虽然同步打孔，就是不知道为什么还有误差，没办法，做了两个圆环，还好圆环精度还好，预留喇叭缝隙1mm以内。这样盖板的误差就用圆环弥补了，在圆环上磨出圆角，就更加美观了，sony的那款炮喇叭外围有个圆环，正好一举两得。

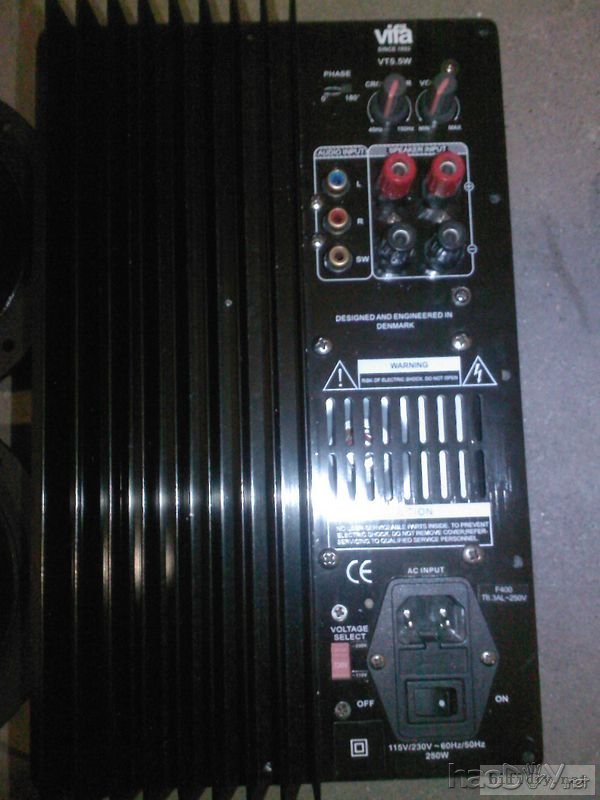

vifa5.5

#p#分页标题#e#


进展慢了。还是把接线盒换掉，用接线柱

大年三十不知道干什么好，一个人在家，没人打牌，我只好做音箱了。

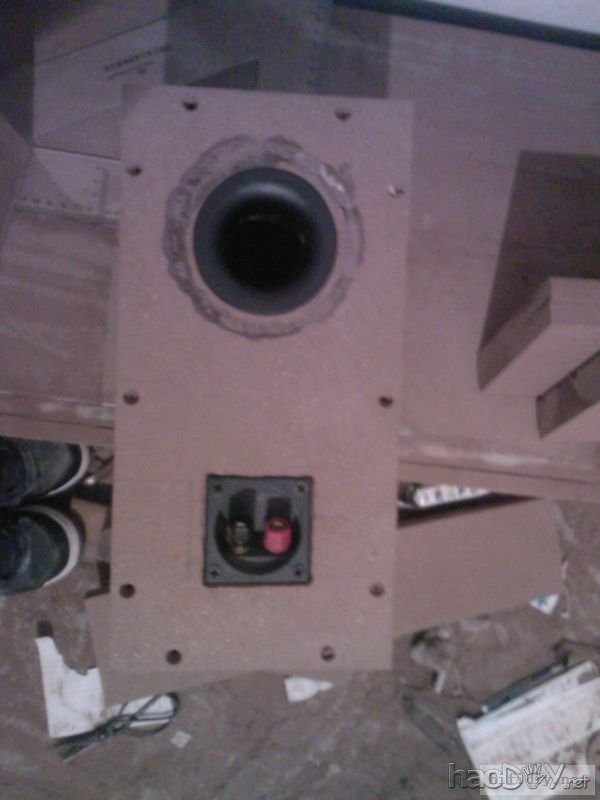

把原来开好孔装接线盒的孔重新开，装接线柱。

之后把箱子板拆下，打胶。

最后把箱子的角磨成圆弧，之后还要刮灰喷漆。面板的圆弧大些，顶上旁边的圆弧略小一些显得好看些，一样弧度的不好看。

一些还需要的东西也都基本准备到位了，有音箱脚钉，香蕉头，接线柱，花键圆屁股螺丝，热缩管，一些线材。

#p#分页标题#e#

专门为低音炮准备了白色的音箱网布，网布轻，弹性大，

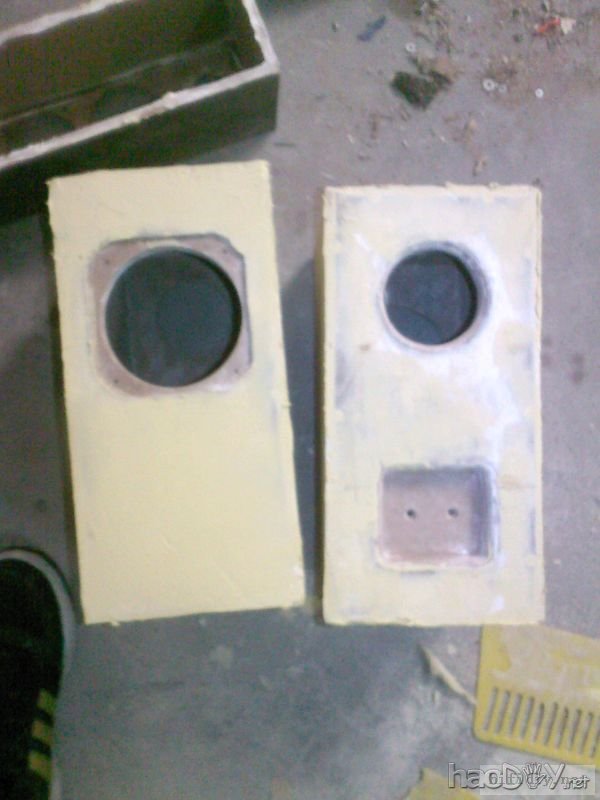

还有4寸小箱刮原子灰进度，已经可以开始打磨，打磨后在补沙眼。

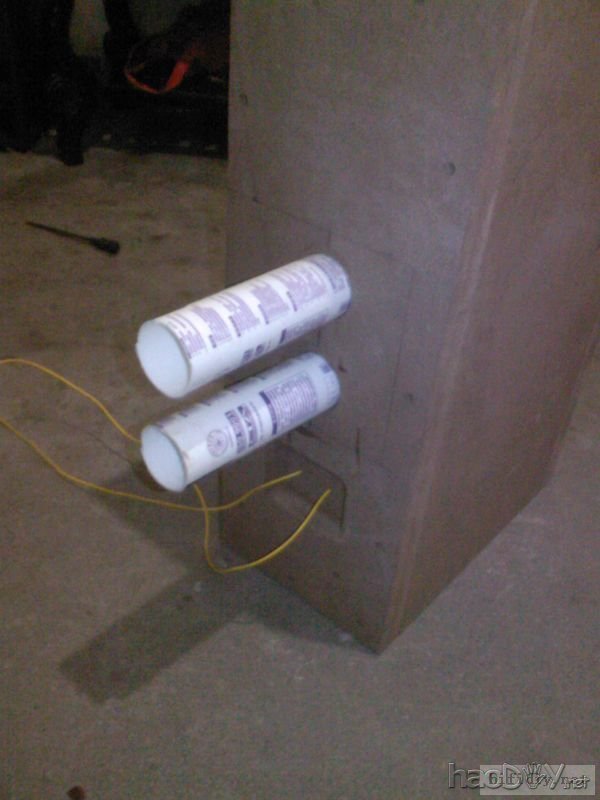

还是把低音炮做成导向的，没有东西计算，只好实验了。

最后结果，导向管超过100mm低音就比较舒服了，直到180mm低音都不错，越长低音越低，但是没短的声压大，就两个开孔不放管，低音很硬，此时的低音就像蹦迪的那种。以dj为主，100——130mm，希望潜的深的130——180mm，我决定就用180mm。导向孔两个的话每个直径大于55mm，也不要太大，小了风噪很大，我这个就很大，所以要加粗。这个炮的导向孔风力很强大，半米外都可以把纸吹起来。我实验的时候，那是导向孔直径46mm。这就是实验结果。

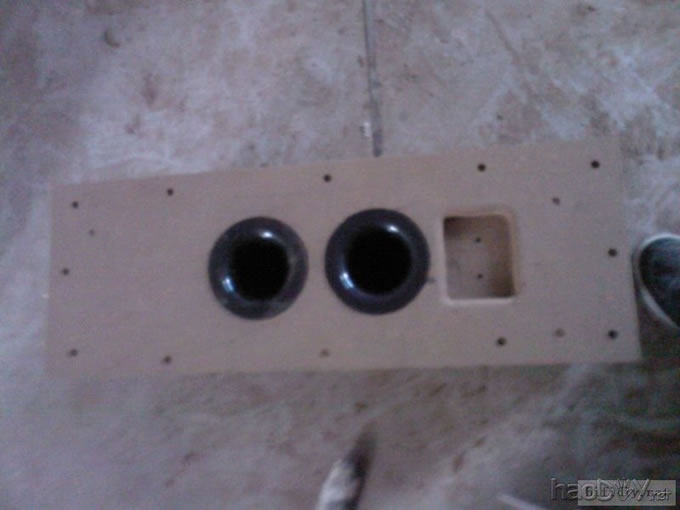

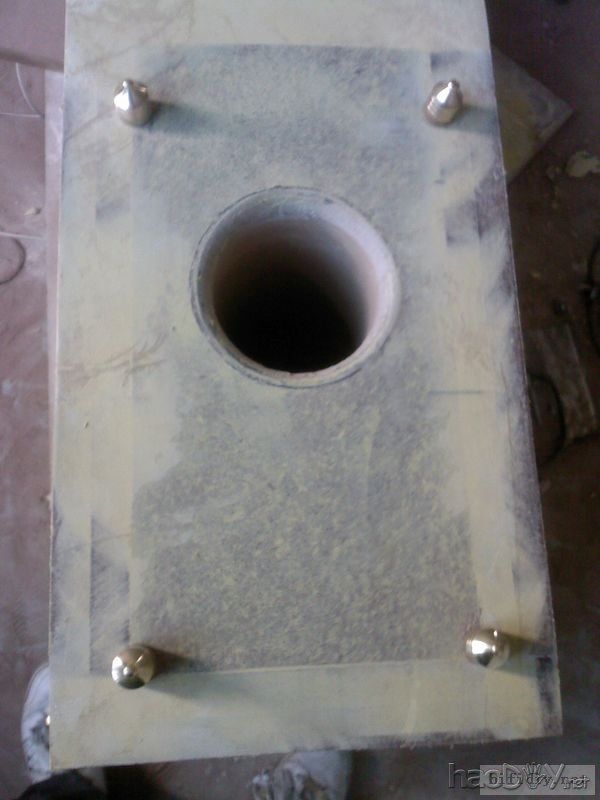

今天把低音炮的导向管安装好，再把厚的盖板卡上，试试。多余的边修掉，不够的之后再补原子灰。

面板的两块支架，斜边都已裁出来了，一块上有四个斜边，照片可能还有两条比较难看出，并且每边预留了3mm左右。用来安装边上的压边条。压条已经决定改用3mm厚6061铝合金，加工压条难度比较大。而且还要抛光，边角处理，想用7075，结果7075比6061贵了差不多一倍。实际上7075太硬了，加工更难。买了4根，2根备用。花费165元。

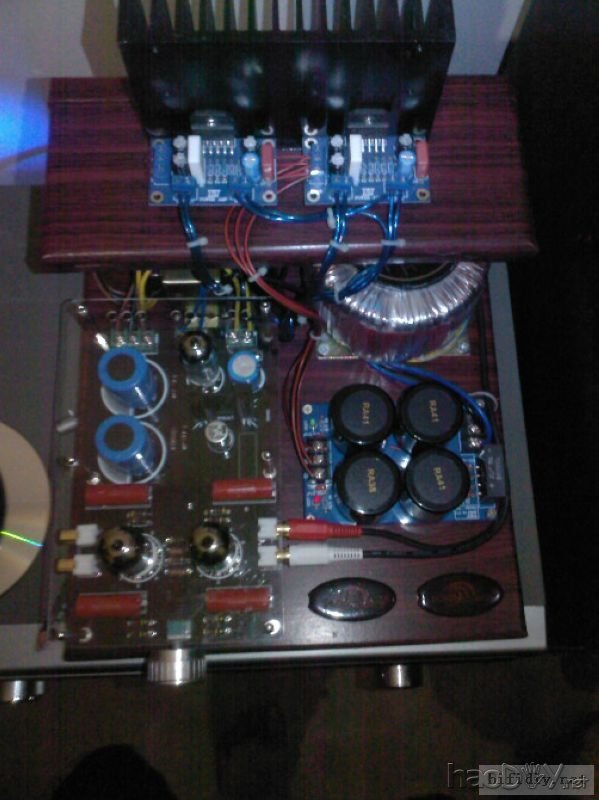

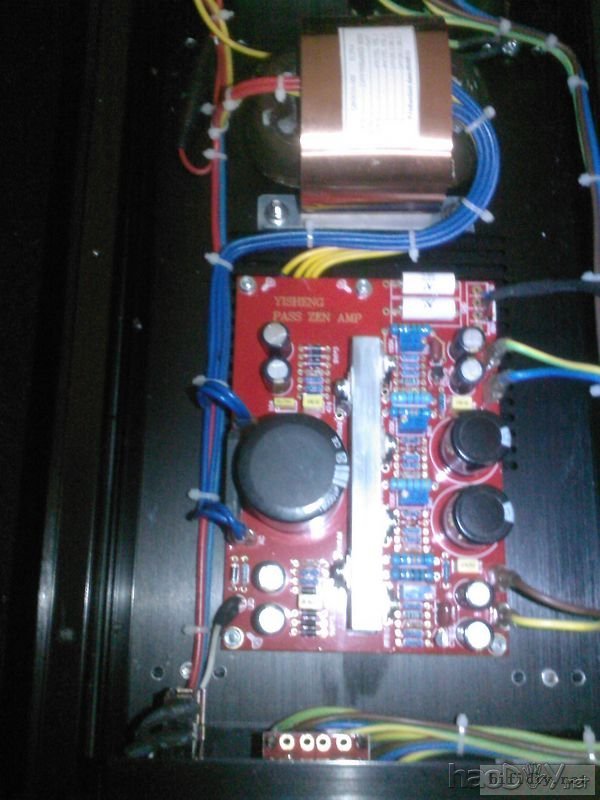

前的数字功放不用了，推4寸全频的改用5w的小甲。

换了功放，还是不大听得出太多感觉，没啥变化。原来自己的裸奔板，自己买散件自己焊的。

#p#分页标题#e#

还是稍有感觉，裸奔的低频好些。
小甲感觉音色

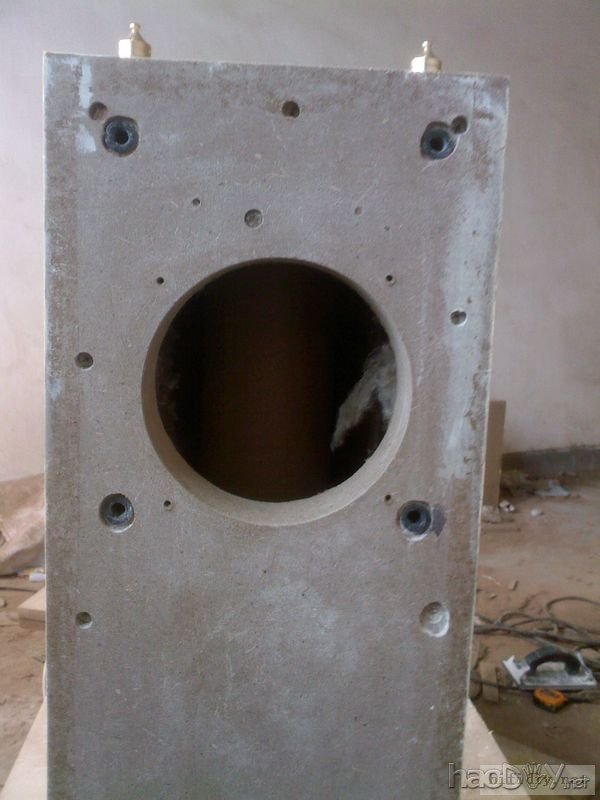

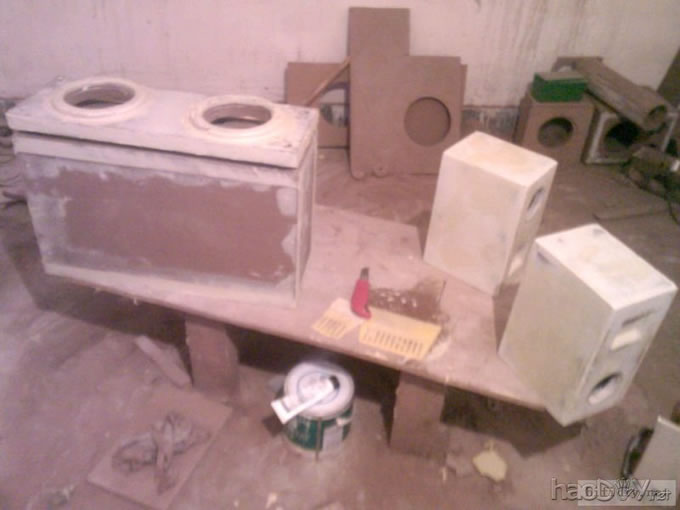

把炮也刮上原子灰。来一张进展图。为喷漆做好准备。

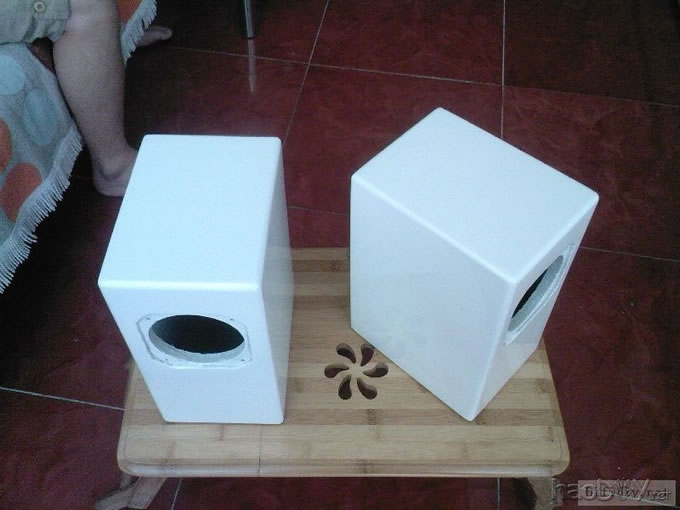

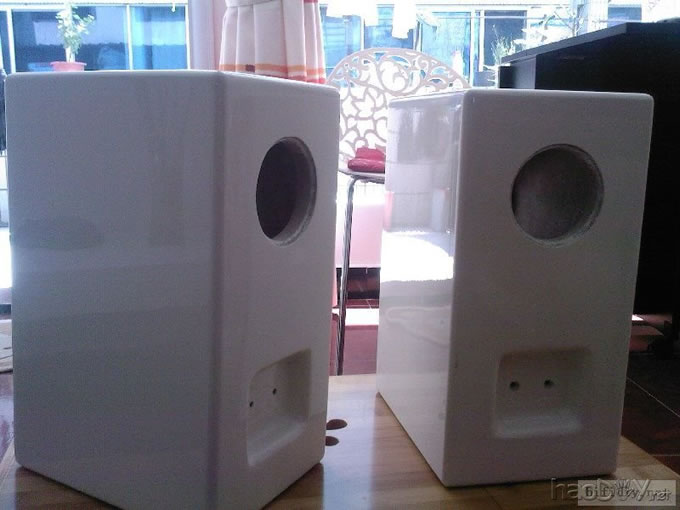

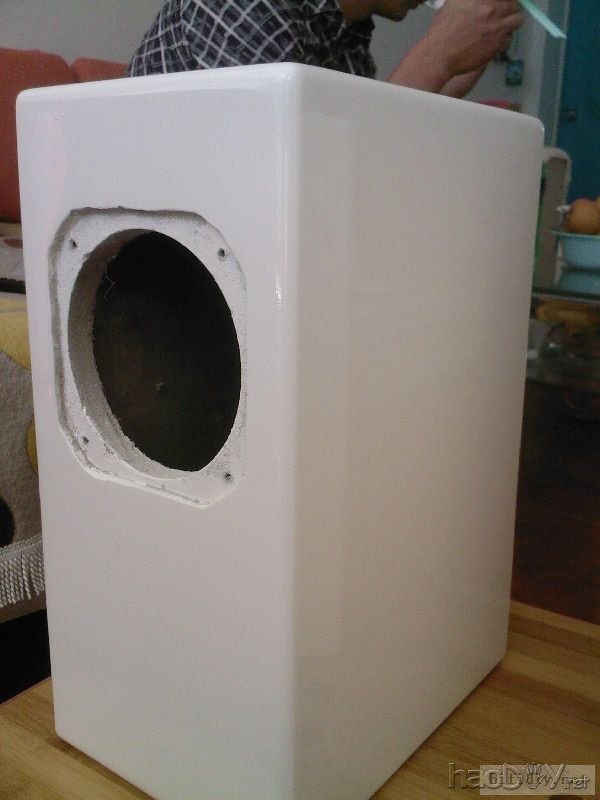

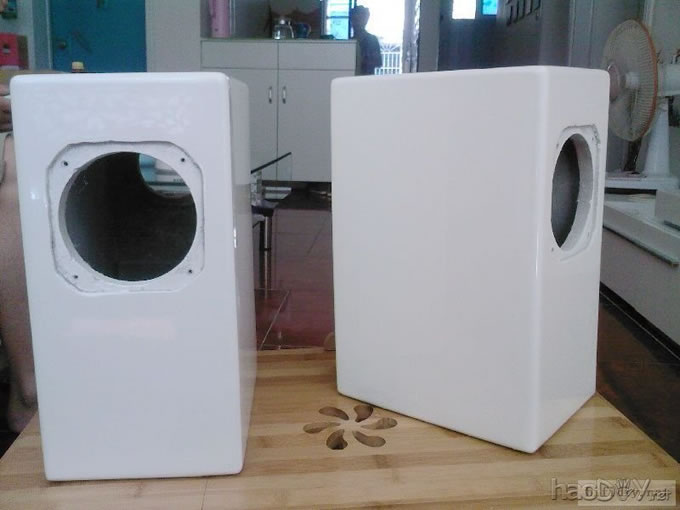

音箱是喷漆的，上喷好的音箱。过程呢，由于手机因素，没有照片，悲哀啊。

这些就是了，功放忘拍了，等装好看整体效果啦，先上两张起，现在就去装起来。

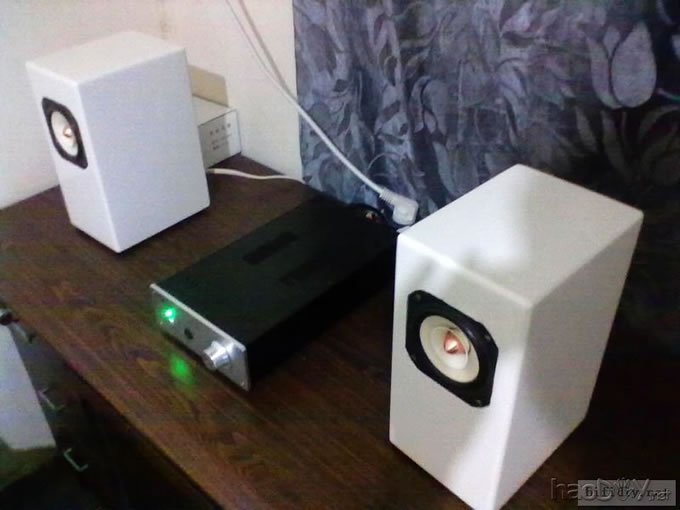

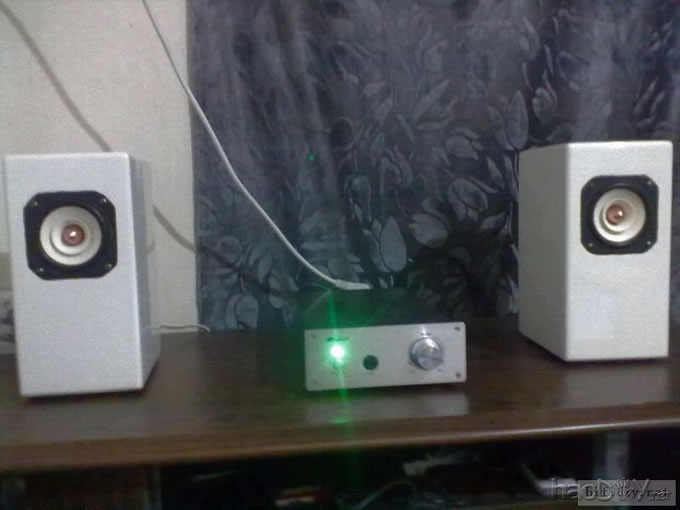

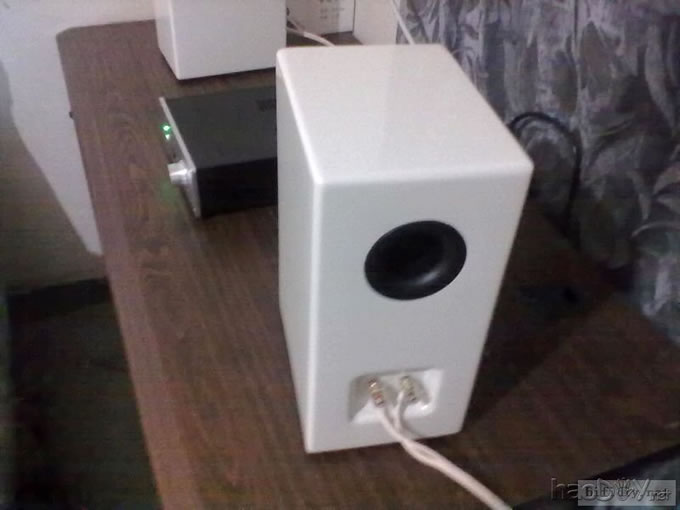

最后的效果，感觉还好。这个音箱的低音蛮不错的，之前的试听调试，只把导向孔改了下，低音下潜好了点，导向孔的低音纯净了，原来设计就没考虑好，把导向孔正对喇叭屁股后开了孔，导致夹杂的中音滤不掉。现在没有这个问题了。功放是一台小甲。这套箱子目前是2.0。还有配的低音炮。可以单2.1用，也可不用低音炮。
