先画零件图纸
加工零件。
(责任编辑：admin) 图片：  图片：  清理磁路  图片：
测量一下磁路的磁隙强度，这两块磁路很给力，达到了1.52特斯拉。
 图片：   图片：  图片：  图片：
切割了一个小治具套住音规来定位上板和磁路，确保上板的圆心是在中心T铁的正中心。
用透明胶带封住磁隙，防止灰尘杂物进入。
 图片：  图片：
做喇叭的接线端子
 图片：  图片：

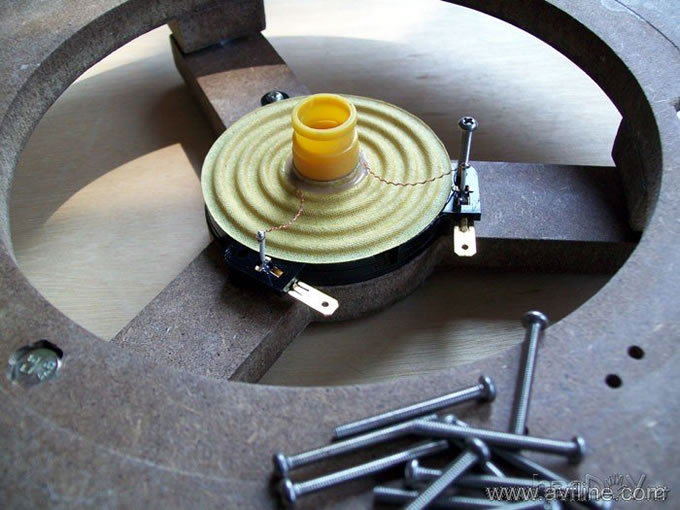

定位，固定弹簧片。
定位音圈在磁隙的正中心。
 #p#分页标题#e#图片：

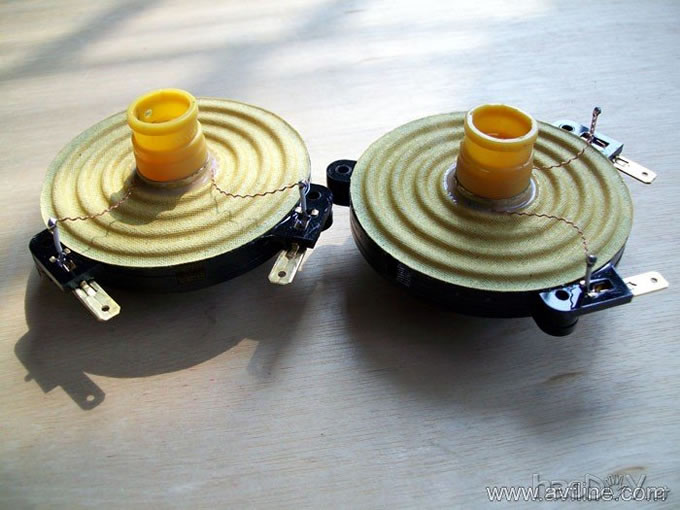

继续，粘合音圈与弹簧片的胶水干透了，焊接音圈引线。
 图片：

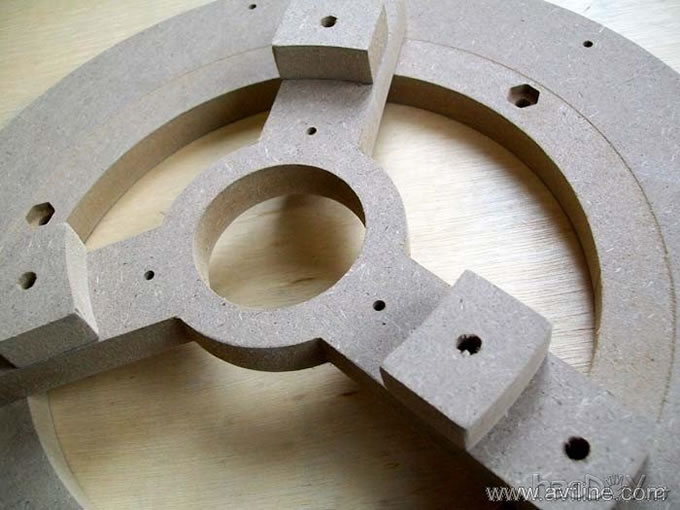

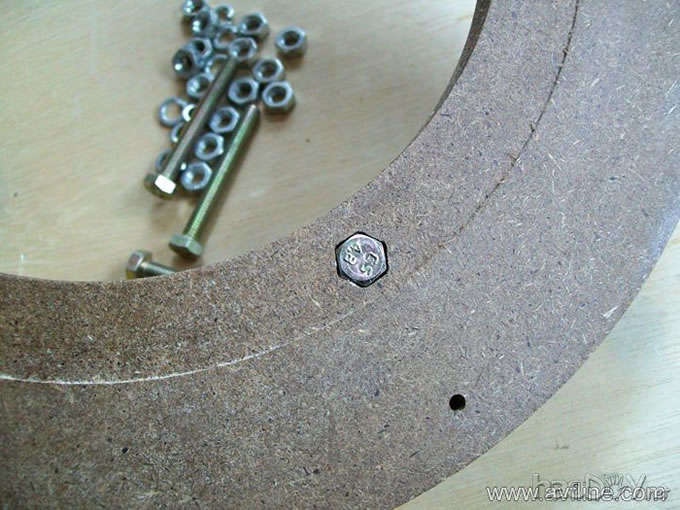

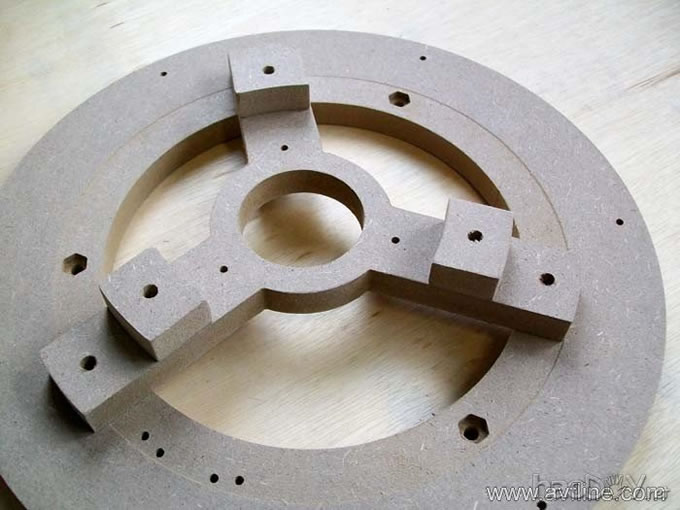

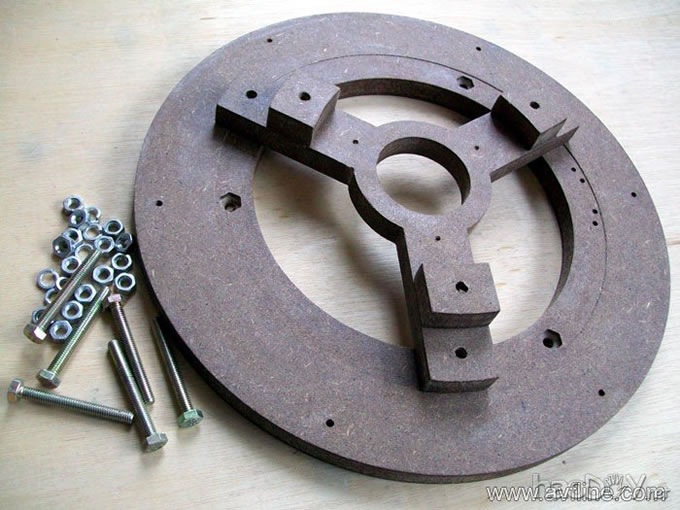

切割盆架，这个喇叭是用中密度板做的盆架，比较另类吧
 图片：  图片：  图片：

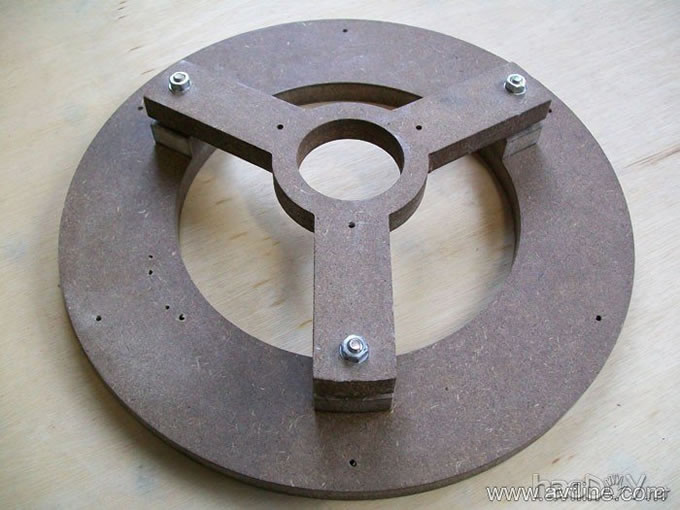

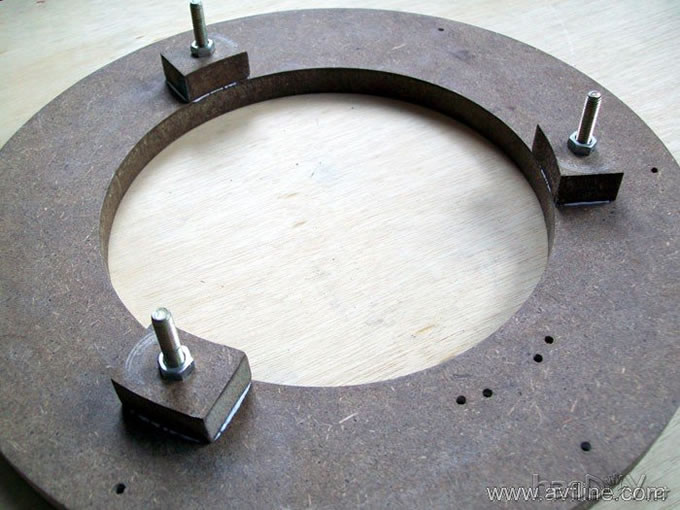

盆架的零件都涂上两遍透明底漆后，把它们组装在一起，强度足够用了，就是样子比较。。。。
 图片：

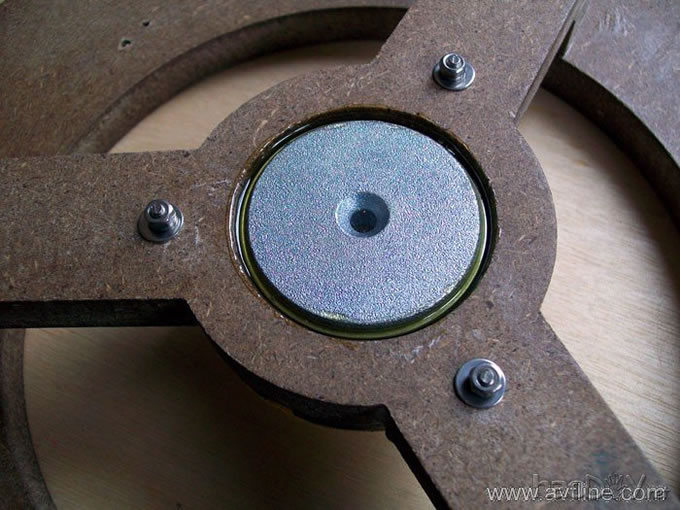

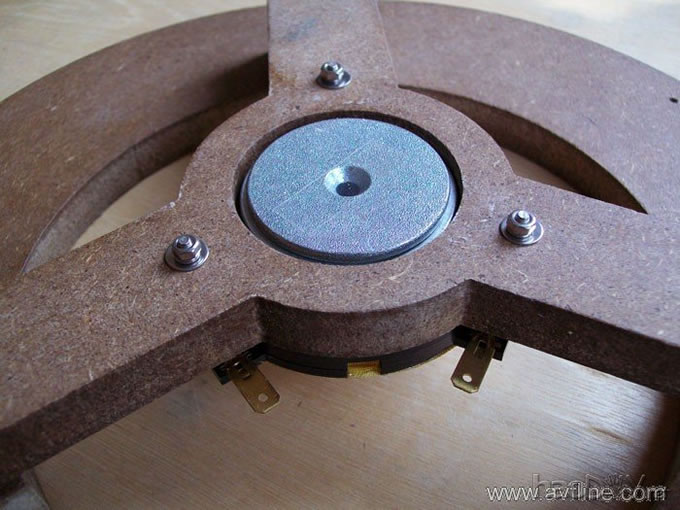

把驱动部分和盆架固定在一起。
灌胶，封堆

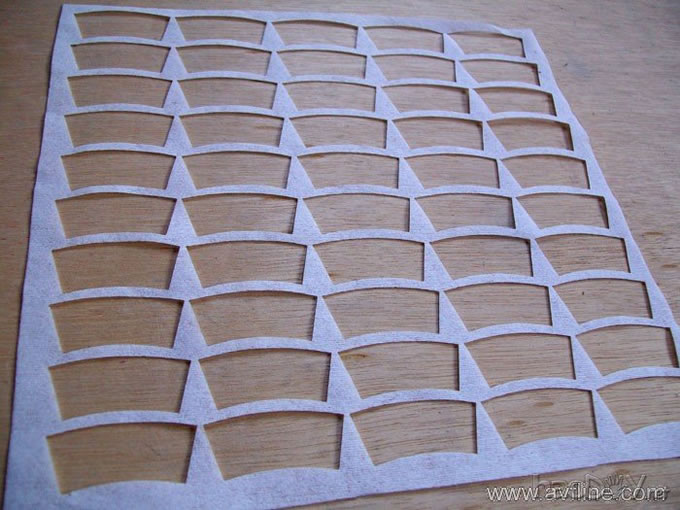

切割折边，每个喇叭需要12片。
 图片：  图片：

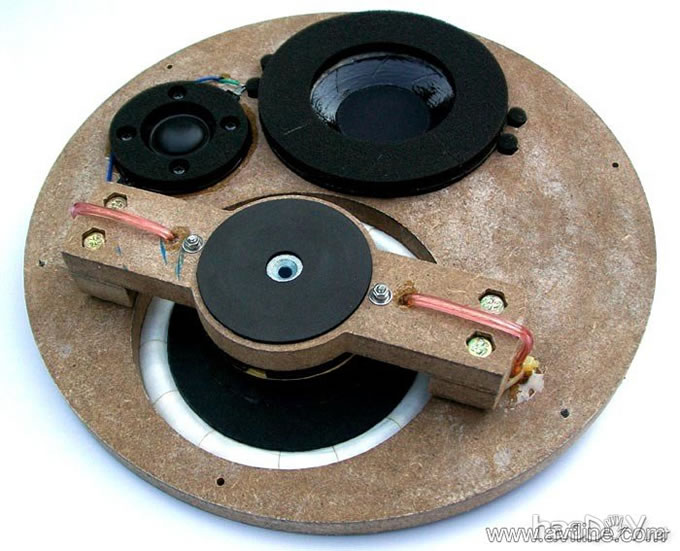

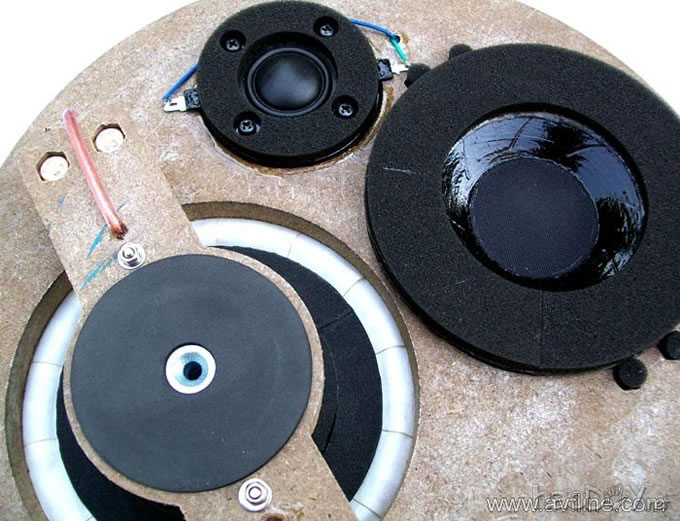

喇叭又再改动了两次，全部重新做过了，这是最新完成的一对

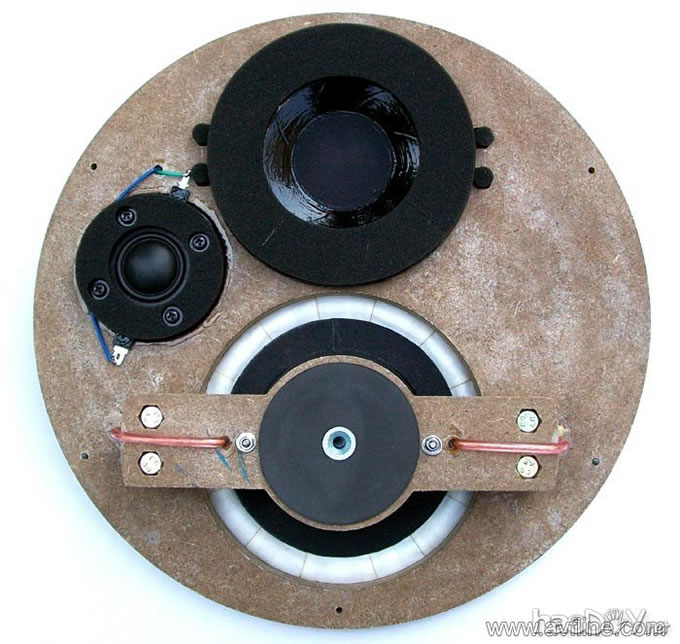

我做这对单元是去上海参加一个发烧友聚会用的，因为主人家的障板开孔尺寸就只有这么大，所以只能把3个单元挤在一起了，应该是3个单元直线排列的

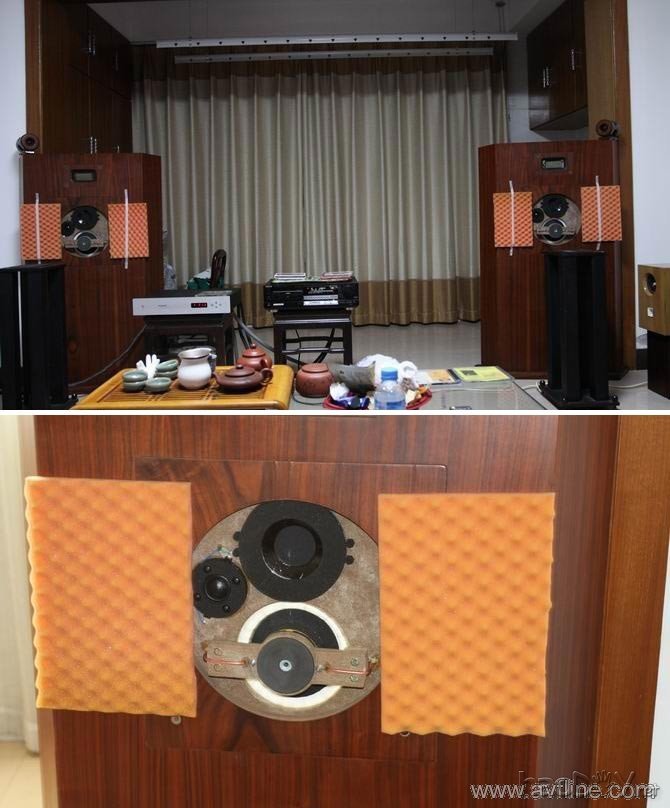

聚会当天的照片。
样子虽然难看，声音还是不错的，嘿嘿，王婆卖瓜了。 |
