第1步电路图

电路图见上图。










第2步元器件准备

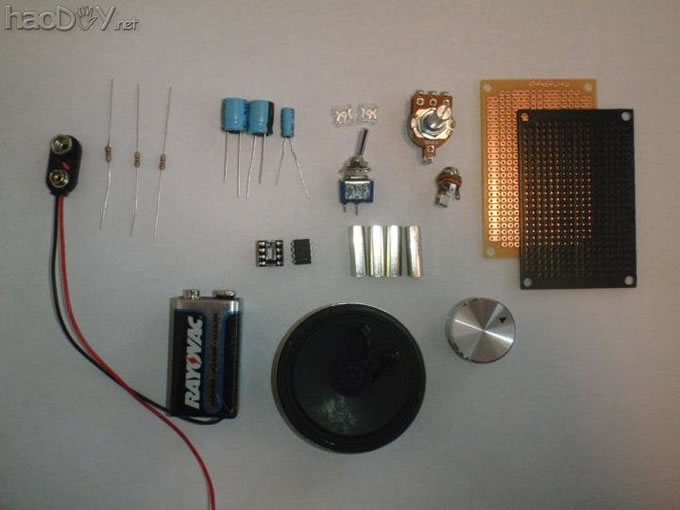

所有元器件（除了塑料板）都可以从网上买到，我是从RadioShack购买的，包括：

417孔的黑色万用PCB板

4.5-9 V DC 电源 (3/4 AA或9v电池)
   8欧的喇叭
  音频来源（例如iPod）

聚丙烯塑料板
  大小适合的盒子
  2个蓝光的方形LED
  单声道音频接口
  8脚芯片座子
  IC： LM386音频放大IC
R1      电阻                         10 欧
R2      电阻                         1K欧
R3      电位器                       5K欧
R4      #p#分页标题#e#电阻                         10欧
C1      电容                         220微法
C2      电容                        10微法
C3      电容                        220微法

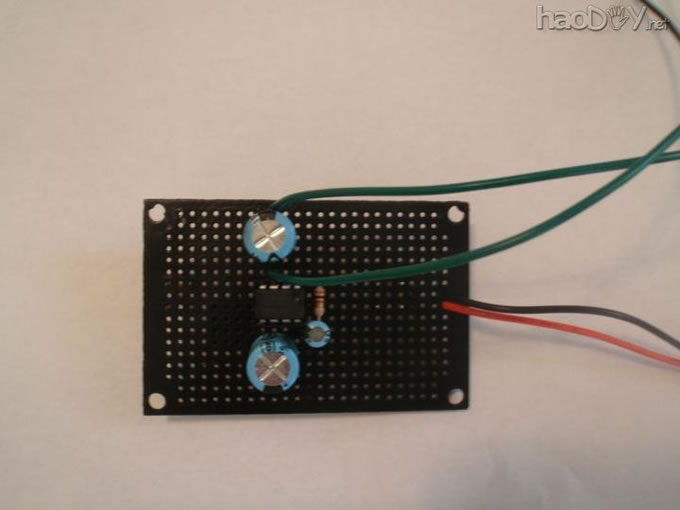

第3步元器件布局

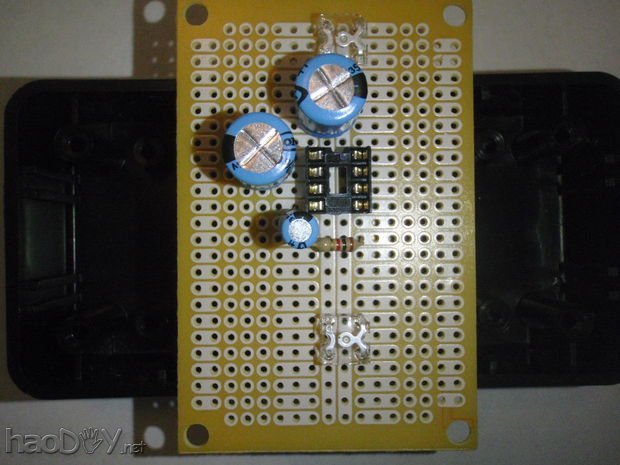

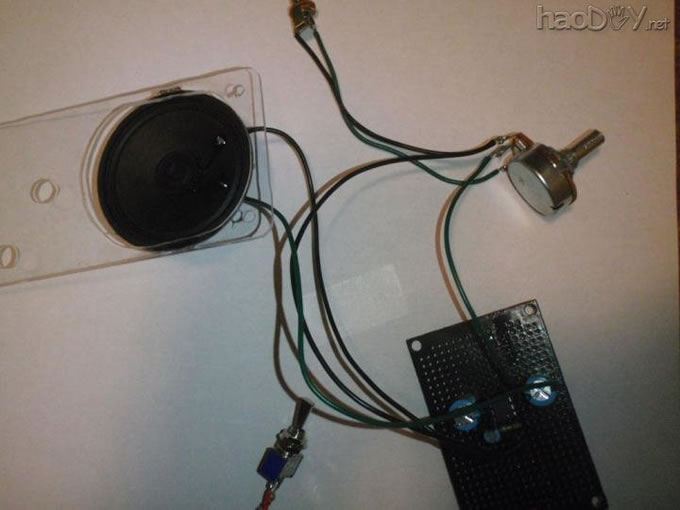

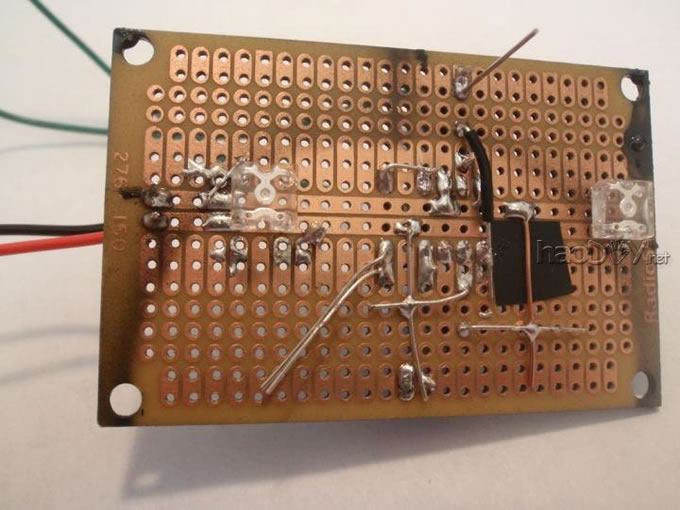

按照接线图来布置元器件的位置。

我尽量将元件排布紧凑。我建议在焊接之前，先用模拟板对这个电路进行布局试验。

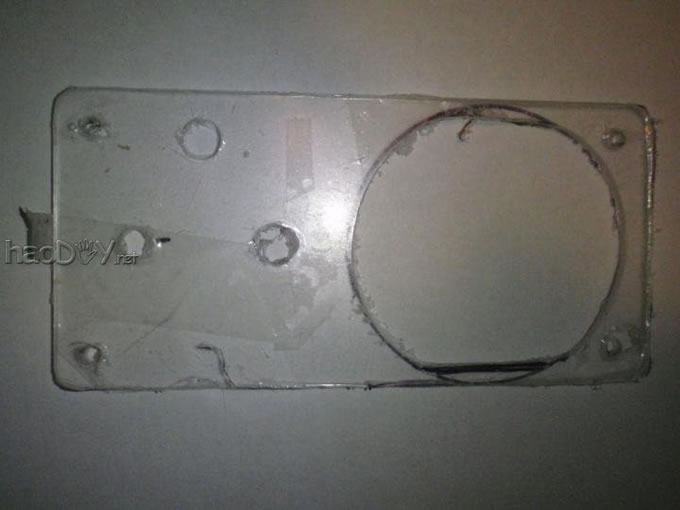

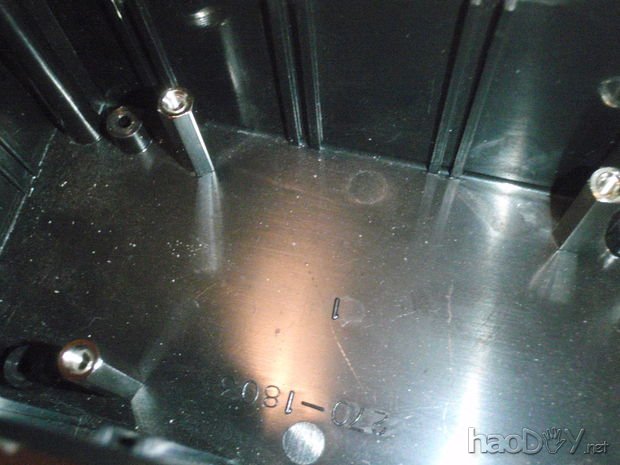

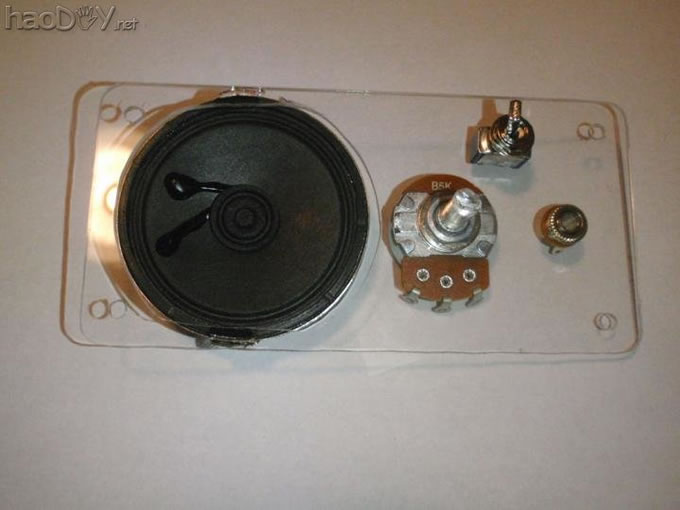

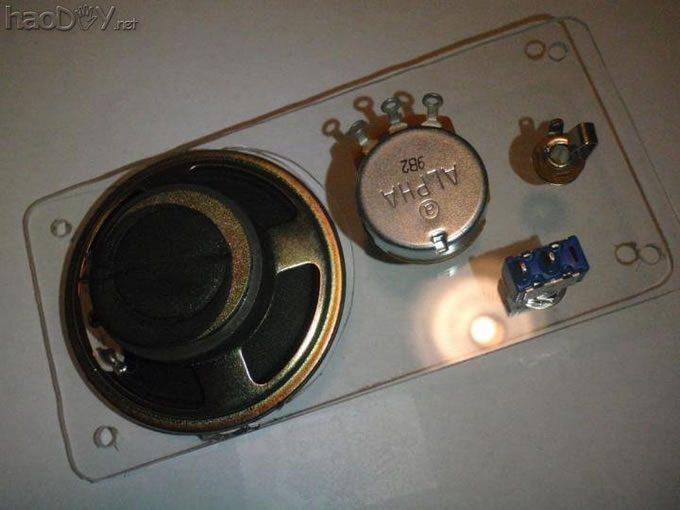

第4步制作外壳

我用了一个3*4英寸的盒子作为音箱的外壳。你可以用任意大小的盒子，但从便携的角度考虑，外壳越小就越好。
