DIY制作 喇叭选用SEAS西雅士 H1224+1212书架箱(5)

时间:2012-12-22 20:00来源:bbs.hifidiy.net 作者:ztf 点击:
下载 (47.74 KB) 2011-4-3 11:56 阻抗校准后先测试1224的上箱阻抗,把探头按+-直接连接1224的引线上 下载 (62.64 KB) 2011-4-3 12:05 上面说过,模拟只是模拟,一切要看上箱后的实际测试结果。哈哈!! 进回来的箱


DIY制作 喇叭选用SEAS西雅士 H1224+1212书架箱

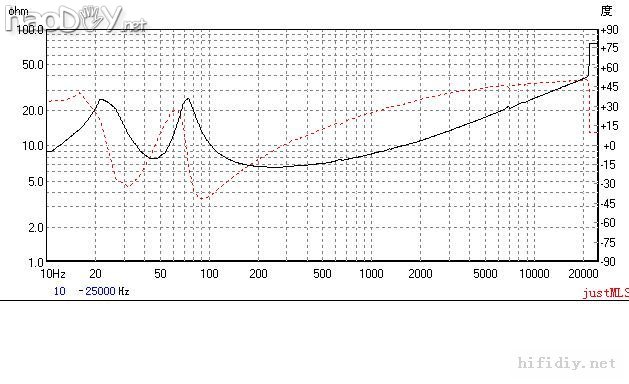

阻抗校准后先测试1224的上箱阻抗,把探头按+-直接连接1224的引线上

DIY制作 喇叭选用SEAS西雅士 H1224+1212书架箱

上面说过,模拟只是模拟,一切要看上箱后的实际测试结果。哈哈!!DIY制作 喇叭选用SEAS西雅士 H1224+1212书架箱 进回来的箱太棒了,啥也不用调试。把1224的上箱阻抗保存在S1

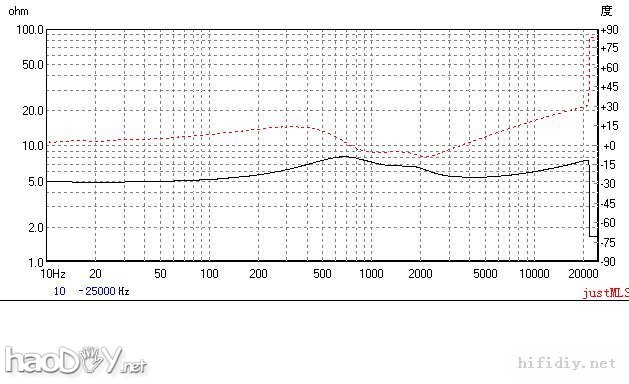

把探头连接1212的引线测试阻抗
DIY制作 喇叭选用SEAS西雅士 H1224+1212书架箱

把1212的阻抗保存在S2

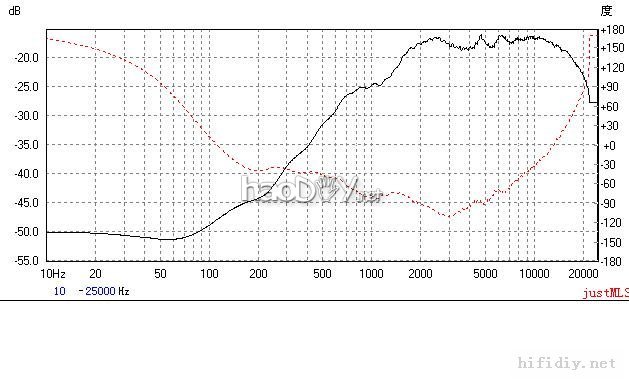

接下来可以直接测试1212的远场频响了,打向测量套件的开关,把刚才量得的距离直接填入就可以测试了
DIY制作 喇叭选用SEAS西雅士 H1224+1212书架箱


把1212频响保存在S3

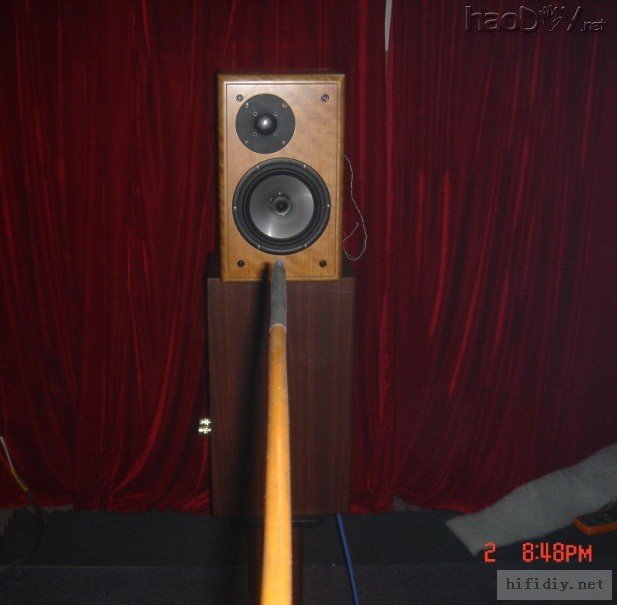

只把探头换连接1224马上测试1224和1212的同条件远场频响。把测试结果保存在S4。


跟着测试1224的近场,MIC距离1-3CM可以,把测试结果保存在S5

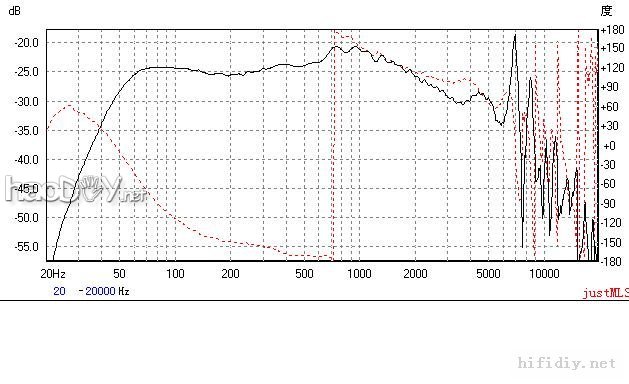

后倒相箱的可以不用测试导管,我习惯了测试导管。下面的曲线图是没加导管的。是1224近远合并
DIY制作 喇叭选用SEAS西雅士 H1224+1212书架箱

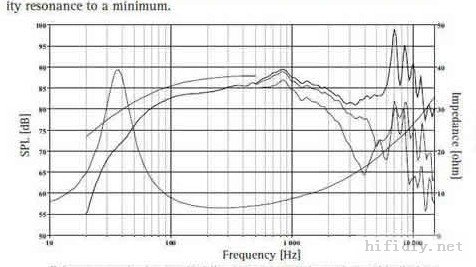

嘿嘿!!DIY制作 喇叭选用SEAS西雅士 H1224+1212书架箱 和手册的对比下,
DIY制作 喇叭选用SEAS西雅士 H1224+1212书架箱

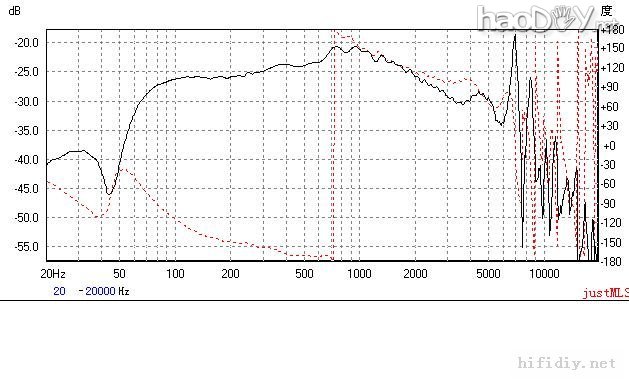

加了导管的1224曲线合并
DIY制作 喇叭选用SEAS西雅士 H1224+1212书架箱
