再续HIVI惠威经典喇叭组合书架箱d2.1se未了情(2)

时间:2012-12-06 15:51来源:bbs.hifidiy.net 作者:chianyin 点击:
在预排图中,大家可以看到几件为前级板服务的周边附件,首先是输入信号切换板,采用四档的继电器型,并为其配上独立的电源牛,且用了延长杆,使输入信号的线路尽可能缩短。 在信号经过了切换板后,首先到达的是这对



再续HIVI惠威经典喇叭组合书架箱d2.1se未了情

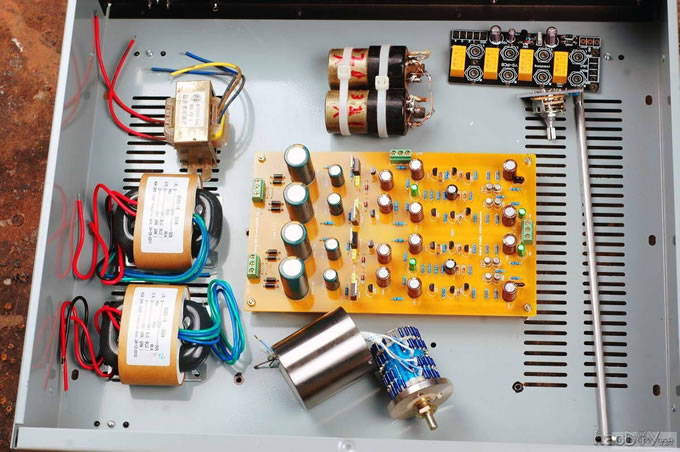

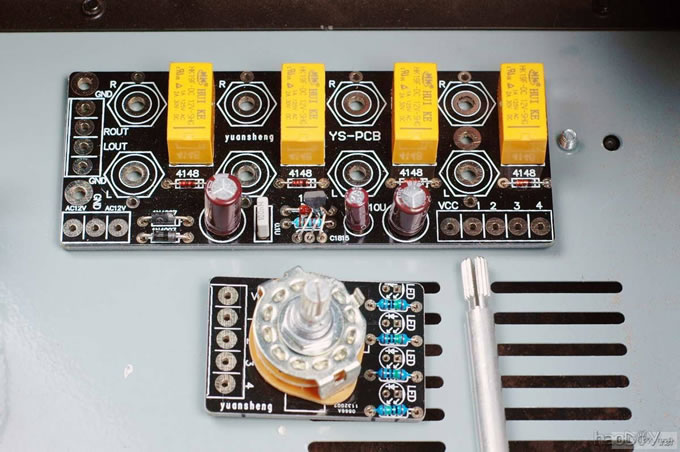

在预排图中,大家可以看到几件为前级板服务的周边附件,首先是输入信号切换板,采用四档的继电器型,并为其配上独立的电源牛,且用了延长杆,使输入信号的线路尽可能缩短。

再续HIVI惠威经典喇叭组合书架箱d2.1se未了情

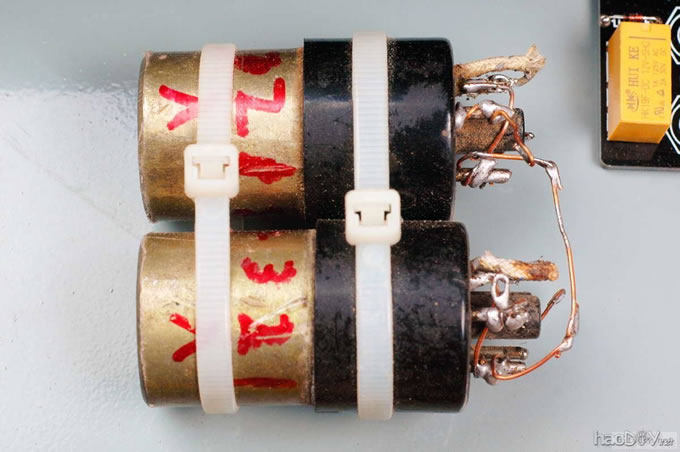

在信号经过了切换板后,首先到达的是这对3.5倍放大铍膜推动牛,这对牛已经使用多年,效果出众。

再续HIVI惠威经典喇叭组合书架箱d2.1se未了情

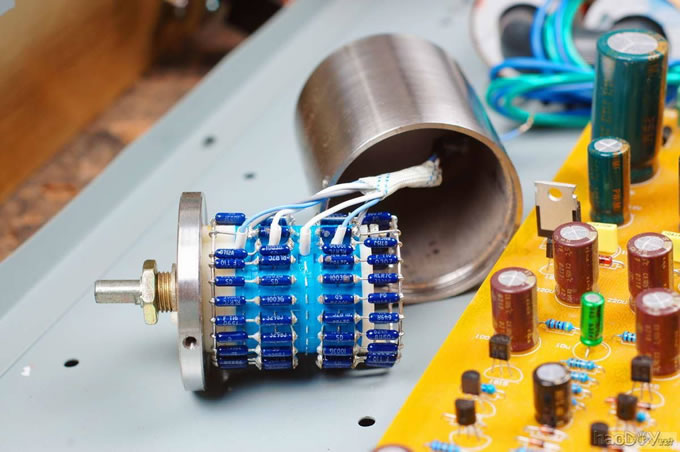

音量的控制用了电流分流型的24档步进式电位器,DALE蓝色军规电阻焊接,纯银引线,并配了大型不锈钢防护套,杜绝干扰。

再续HIVI惠威经典喇叭组合书架箱d2.1se未了情

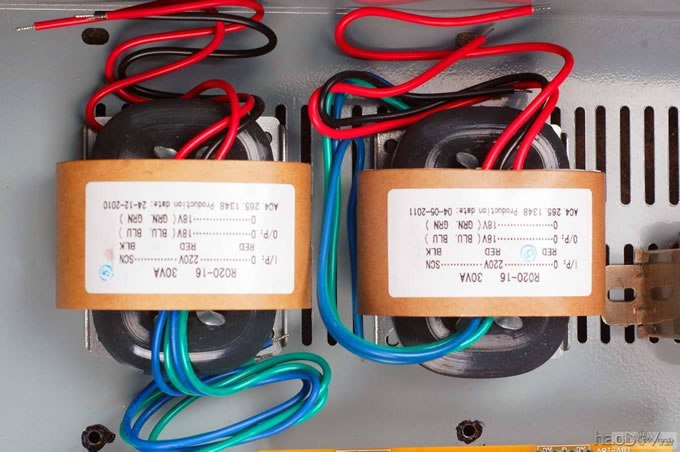

前级板是两声道完全独立的,我采用了双电源分别为两个声道供电,这种做法恐怕不太多见。

再续HIVI惠威经典喇叭组合书架箱d2.1se未了情

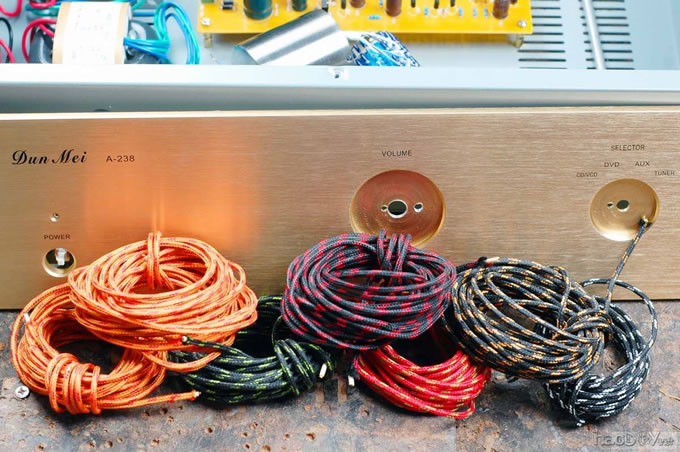

为了搞这套功放,我还购进了大量西电的麻皮纯铜线。

再续HIVI惠威经典喇叭组合书架箱d2.1se未了情

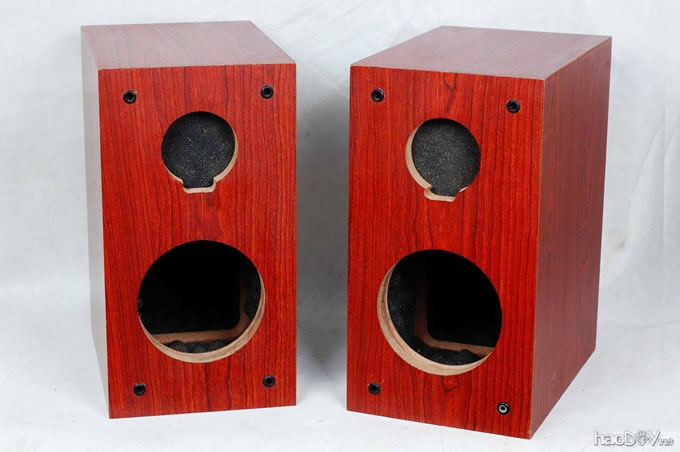

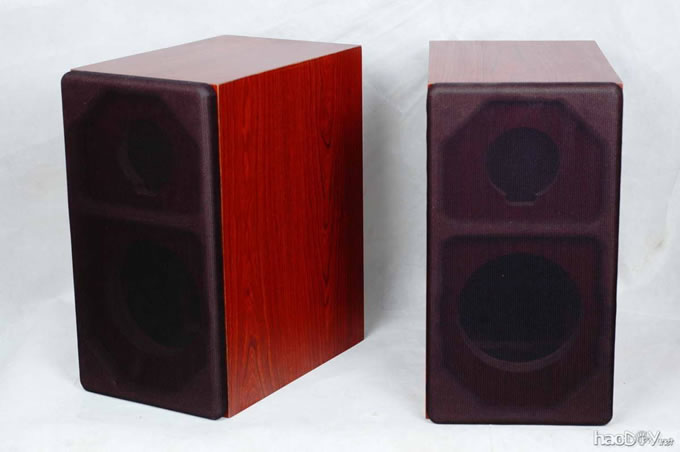

两对箱体其实已经做好有好几天了,由于这几天忙于其它项目,连照片都没有来得及拍上一张

再续HIVI惠威经典喇叭组合书架箱d2.1se未了情


再续HIVI惠威经典喇叭组合书架箱d2.1se未了情

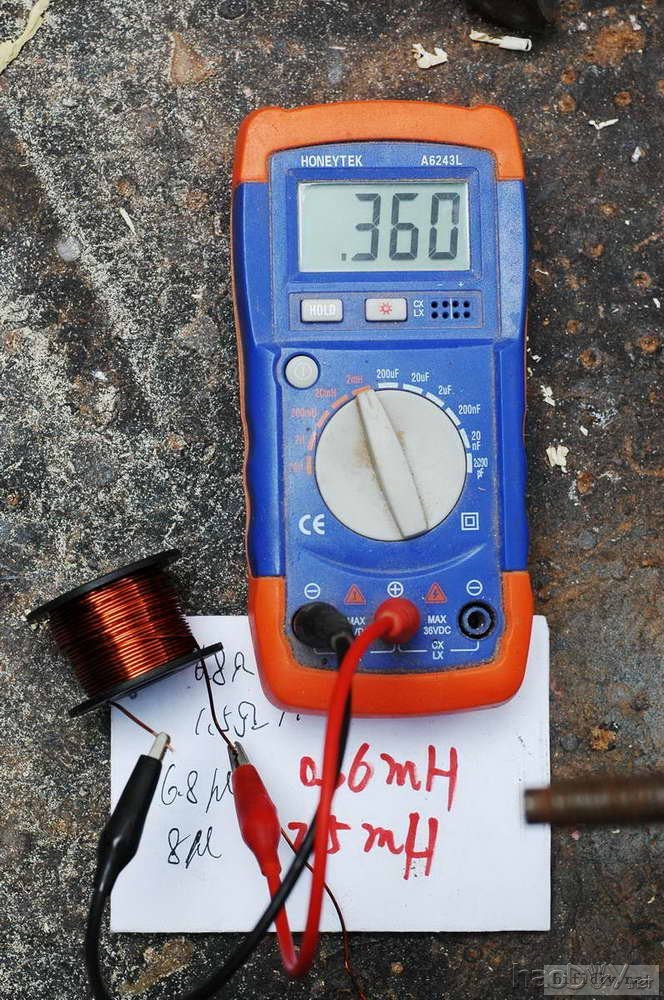

已经开始为分频器的制作做准备了

再续HIVI惠威经典喇叭组合书架箱d2.1se未了情

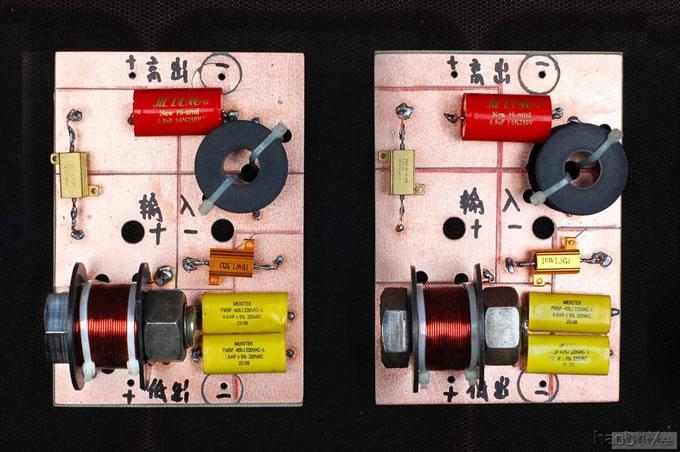

分频终于都焊上了。



再续HIVI惠威经典喇叭组合书架箱d2.1se未了情

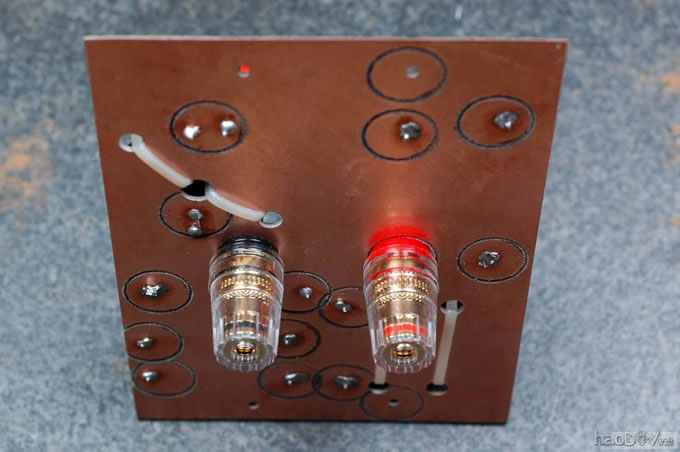

与以前搞C403分频不同的是,把接线柱集成到了板上,省了输入接线。且采用了双面覆铜板,用大面积接地。

再续HIVI惠威经典喇叭组合书架箱d2.1se未了情

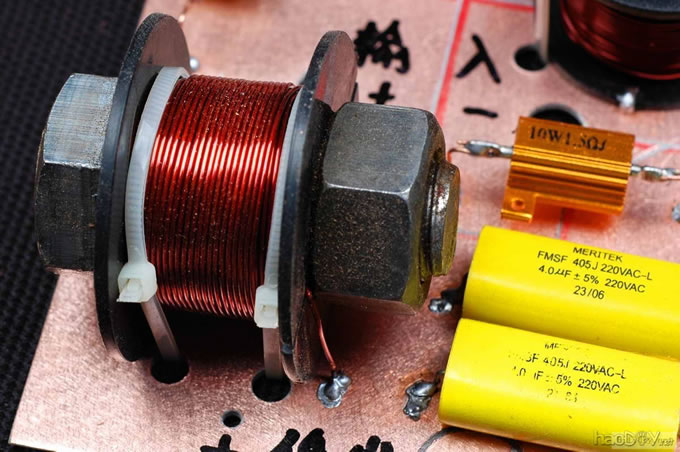

电路全部按照厂家提供的资料制作,不过串联于高音通道上的电阻我是不相信水泥电阻的,我用了DELA的铝壳电阻来提纲。

再续HIVI惠威经典喇叭组合书架箱d2.1se未了情


本次的朋友只要求我按原厂箱的尺寸及分频电路图进行制作,由他自己进行后期调试,因此没有计算过,暂时也没有喇叭实测,我多做了一套分频板供日后有喇叭后再做对箱体进行测试。从分频电路分析,分频点是很低的,会在1KHZ附近,很有可能会低于1KHZ,这对于两个喇叭来说都是几乎到了频响极限的了。
