全球首创MOD 纯手工打造下水管HIFI音响(2)

时间:2012-09-09 13:12来源:未知 作者:admin 点击:
开始焊接工作 上锡是焊接的关键 由于手头工具有限,不方便开开关位孔,因此暂时未设置开关,为了防止电源线的垃圾,先伸进下水管拉出来打个结在内部固定。 电源线固定 安全第一,套子是必须的 把所有接口和接线焊接

全球首创MOD 纯手工打造下水管HIFI音响

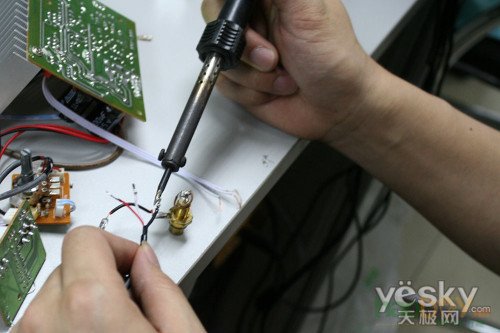

开始焊接工作
全球首创MOD 纯手工打造下水管HIFI音响

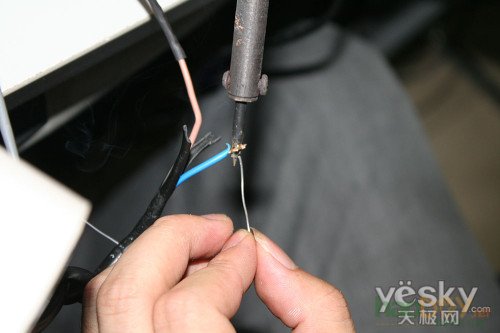

上锡是焊接的关键



  由于手头工具有限,不方便开开关位孔,因此暂时未设置开关,为了防止电源线的垃圾,先伸进下水管拉出来打个结在内部固定。

全球首创MOD 纯手工打造下水管HIFI音响
全球首创MOD 纯手工打造下水管HIFI音响



电源线固定
全球首创MOD 纯手工打造下水管HIFI音响

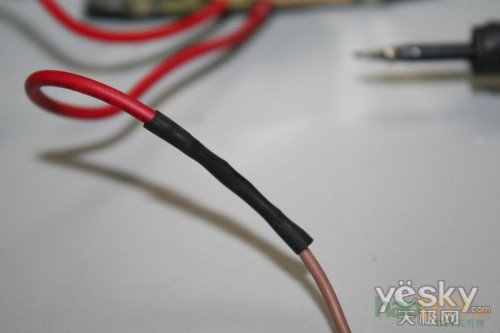

安全第一,“套子”是必须的

  把所有接口和接线焊接好后,这下该装入箱体了吧?别急,不停地检测是每完成一个环节后必须要做的事,防止最终完成才发现种种问题,那就头大了。



  不过,一向外行出身的笔者,检测程序可不是那么的规范。各位测试电源的话,可千万别按下图这么搞法,否则跳起探戈停不了了我可不负责。

全球首创MOD 纯手工打造下水管HIFI音响



连接实测

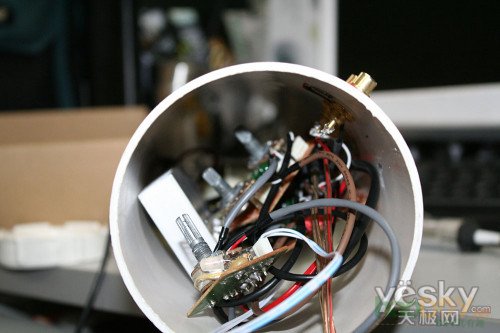

  测试声音正常,就可以装入箱体了。哦不对,是管体。放入的时候没排好顺序,看着乱得有点夸张。教训啊教训,希望类似的毛病各位朋友别犯。





  不过安置好后,从外面看已见雏形了。

全球首创MOD 纯手工打造下水管HIFI音响



有点惨不忍睹
全球首创MOD 纯手工打造下水管HIFI音响
全球首创MOD 纯手工打造下水管HIFI音响



安装好位置还是有点感觉

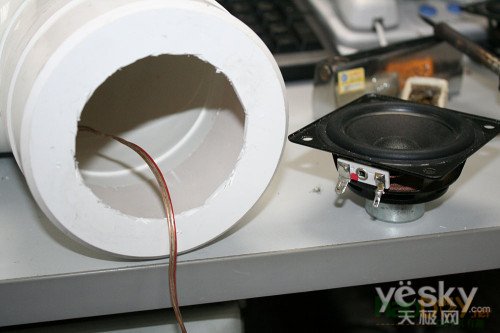

  最后轮到扬声器的固定了,由于扬声器孔位开在封口盖上,而封口的盖子和转弯头是不能直接连接的,因此需要锯下一小段管体作为连接之用。

全球首创MOD 纯手工打造下水管HIFI音响

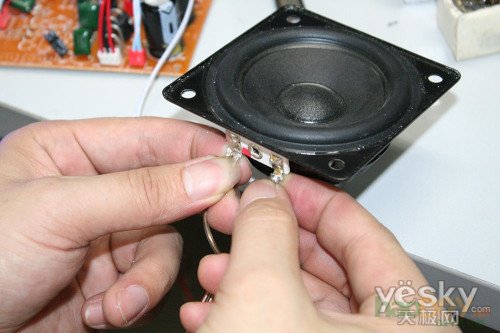

  强调一下,这个环节特别重要,千万不能焊接好扬声器才发现部分管体没套上,因为扬声器是无法穿过开孔的。穿过所有管体,测试无误后(切记:还是测试),就可以焊接并固定扬声器了。

全球首创MOD 纯手工打造下水管HIFI音响

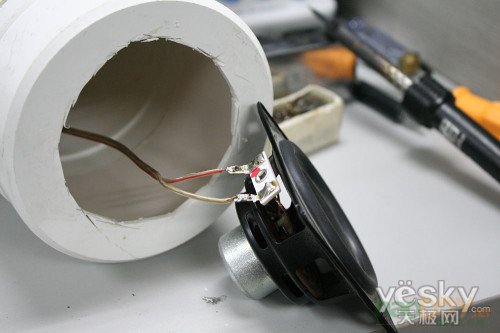

穿好所有管体再焊接
全球首创MOD 纯手工打造下水管HIFI音响



接好后就可以上螺丝了
全球首创MOD 纯手工打造下水管HIFI音响

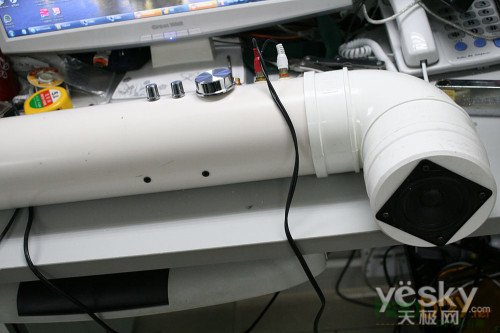

基本完成
全球首创MOD 纯手工打造下水管HIFI音响

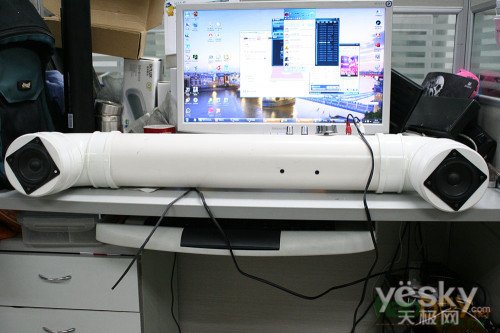

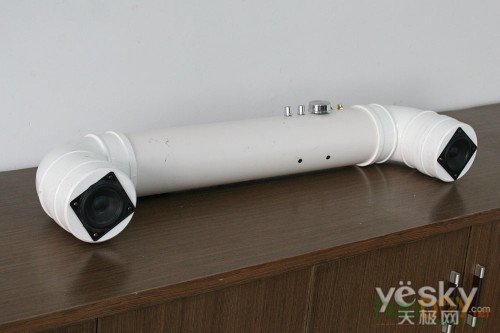

完工后视图

  装好扬声器,大功告成,一台一体化内置功放的下水管音箱就基本打造完毕了!接上电脑,听着这套独特并且独一无二的音箱里流出来的歌声,笔者这一身汗出得也值了!



  完工之际,让我们边听音乐边近距离欣赏一下这个作品吧!观赏之余笔者也和大家总结下过程中的一点经验教训吧



  1,顺序。无论是安置箱体,还是线路连接,亦或者是扬声器上箱体的安装,理清安装或者穿线的顺序永远是第一位的,否则到后期发现错误,“牵一发而动全身”的改动会让你想当头疼。



  2,选件。本次DIY由于笔者更多是选用手头已有的元件,因此安装过程遇到了不少问题。例如RCA接口由于是从外面伸进里面,因此正极端的焊接必须将烙铁伸进去,破费了一番周折。因此大家在挑选元件和材料时,尽量在事先对材料和元件的特点有一个了解。



  3,检测。凡是遇到电路的连接,每进行下一个环节进行前都记得进行检测,以免给后续出现问题的检测增加难度。





  4,物尽其用,这点严格来说不算经验。只是个人的一个习惯,既然是自己动手,就充分利用好手头各种已有的材料或者元件,环保和低碳,甚至让本该丢弃的垃圾再次得到使用。

全球首创MOD 纯手工打造下水管HIFI音响

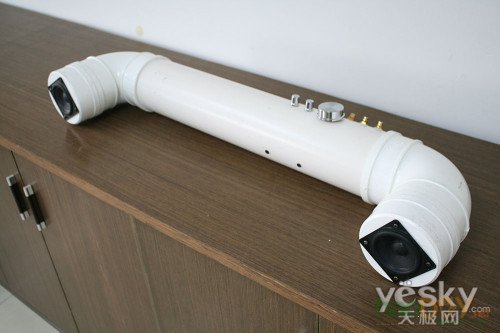

整体视图
全球首创MOD 纯手工打造下水管HIFI音响



功放偏右侧一边 (责任编辑:admin)
