全手工!洋酒纸盒变身投影机diy制作!耗时三星期!

时间:2014-09-23 09:24来源:itbbs.pconline.com.cn 作者:STC_潮 点击:
历时三个星期的作品!自从到上海工作之后,也没什么时间去DIY些东西!终于在最近手痒忍不住了!上网看了些资料和综合之前在家做投影机的经验,决定在上班时间吞嘙,抽了些时间去做这个投影机,一天完成一小步,三个星期下来终于弄好了!过程没怎么拍,因为都
历时三个星期的作品!自从到上海工作之后,也没什么时间去DIY些东西!终于在最近手痒忍不住了!上网看了些资料和综合之前在家做投影机的经验,决定在上班时间”吞嘙“,抽了些时间去做这个投影机,一天完成一小步,三个星期下来终于弄好了!过程没怎么拍,因为都是在公司做,怕没时间,所以过程就没怎么拍了!
实现的保护功能有:
①、LED温度超过40度开启散热器风扇加速散热。
②、LED温度超过85度关闭电源导通除风扇外其他元件停止供电
③、“双层”玻璃隔热
下面就是部分制作过程:

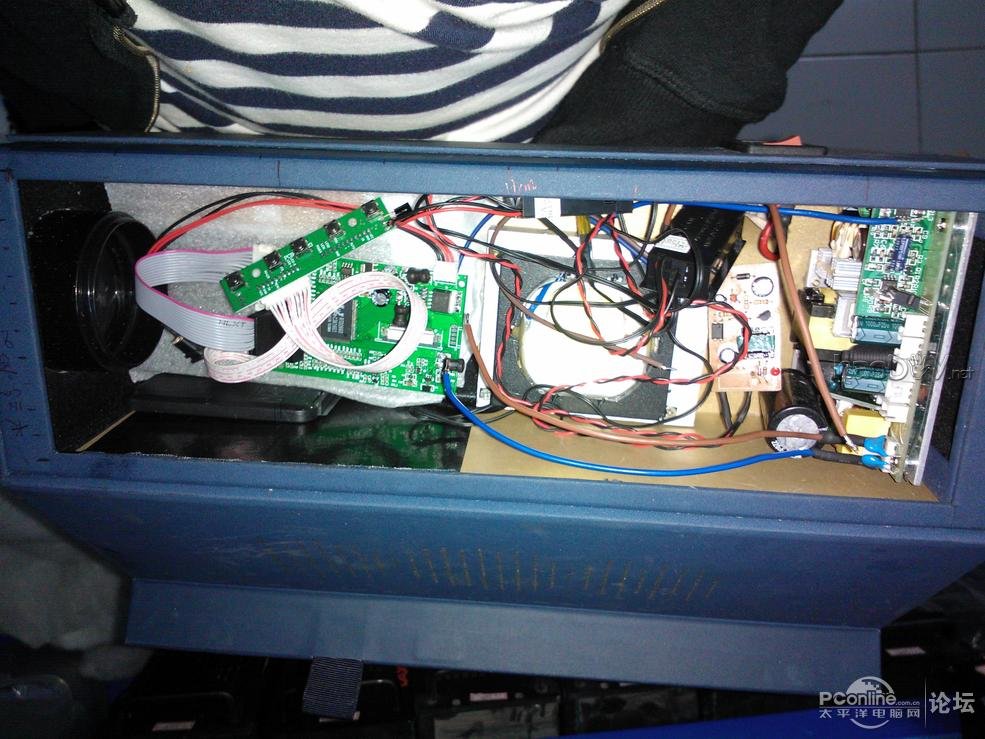

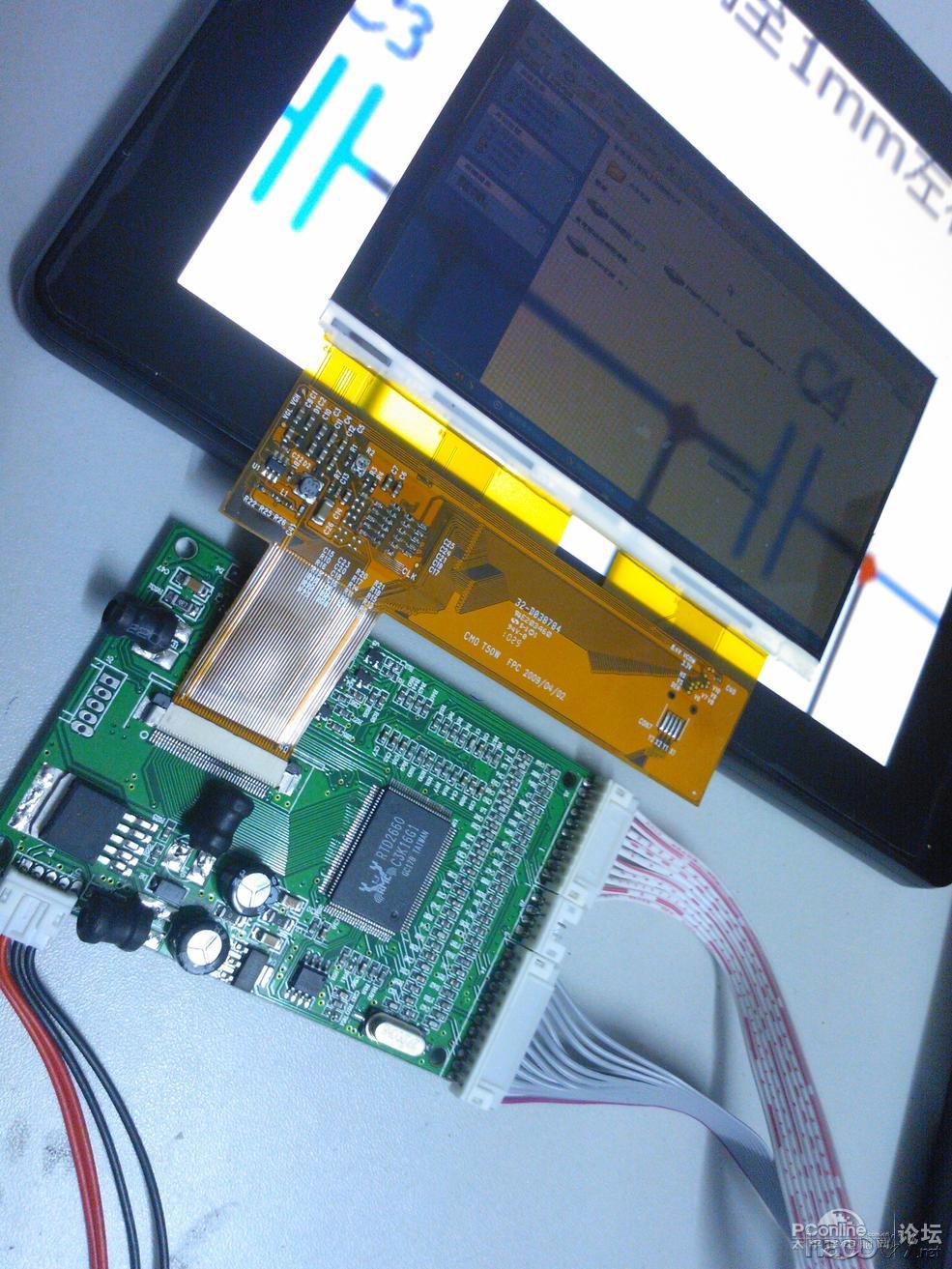

1、5寸屏幕800×480驱动板支持VGA以及AV输入。
全手工!洋酒纸盒变身投影机diy制作!耗时三星期!
全手工!洋酒纸盒变身投影机diy制作!耗时三星期!

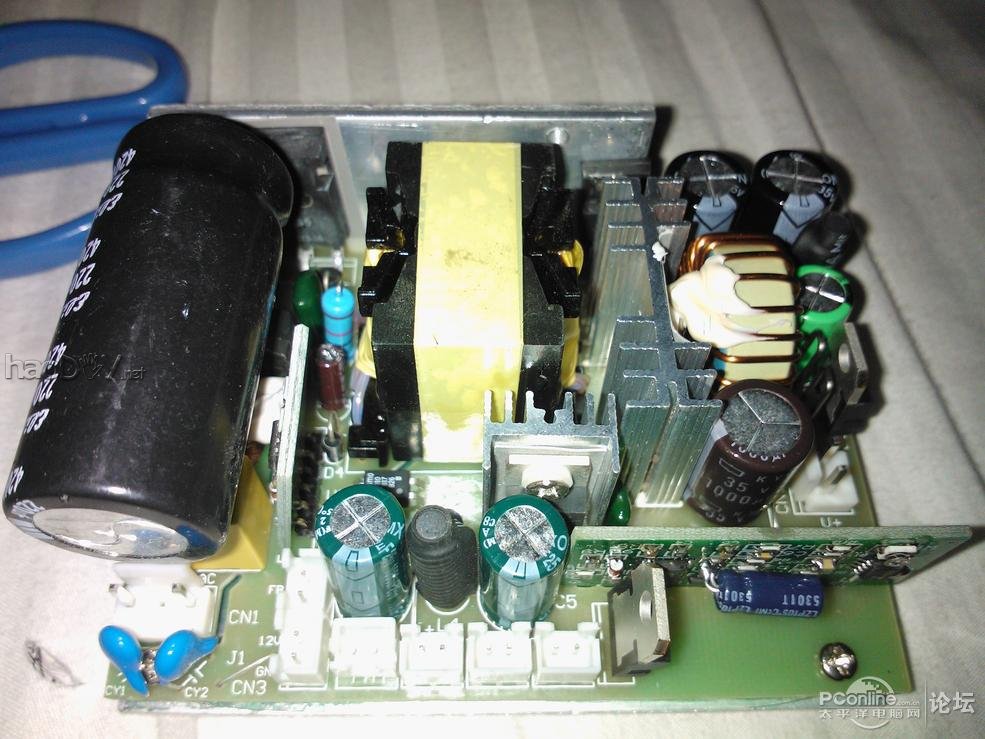

LED电源 集单路LED36V输出,三路风扇以及屏幕驱动板12V电压输出!
全手工!洋酒纸盒变身投影机diy制作!耗时三星期!
3:左边是150W的大功率LED,开着能把你亮瞎!呵呵!
全手工!洋酒纸盒变身投影机diy制作!耗时三星期!

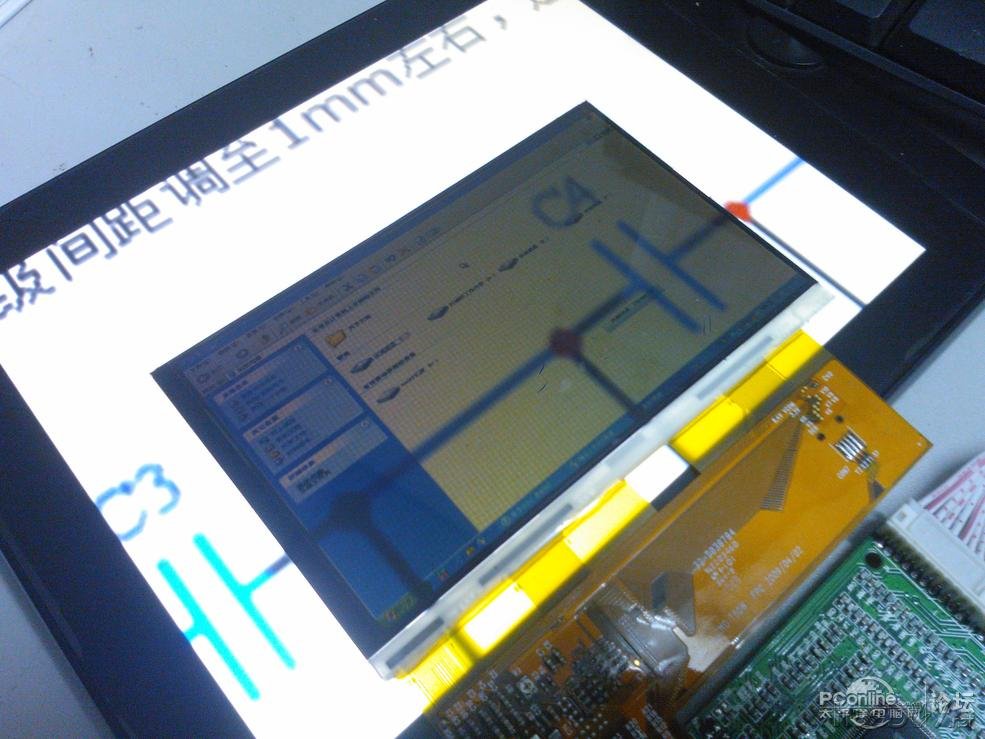

4:下面这张是加了方形凸透镜的效果,据说可以增强屏幕四角亮度!不知道可以不可以!就做回小白吧!
全手工!洋酒纸盒变身投影机diy制作!耗时三星期!

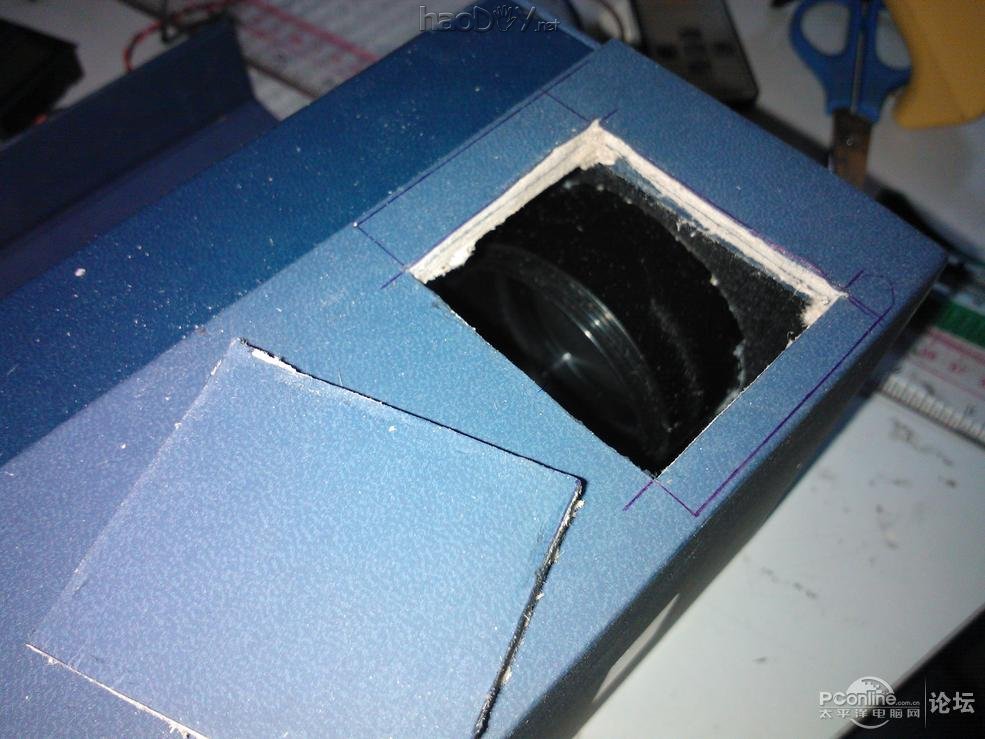

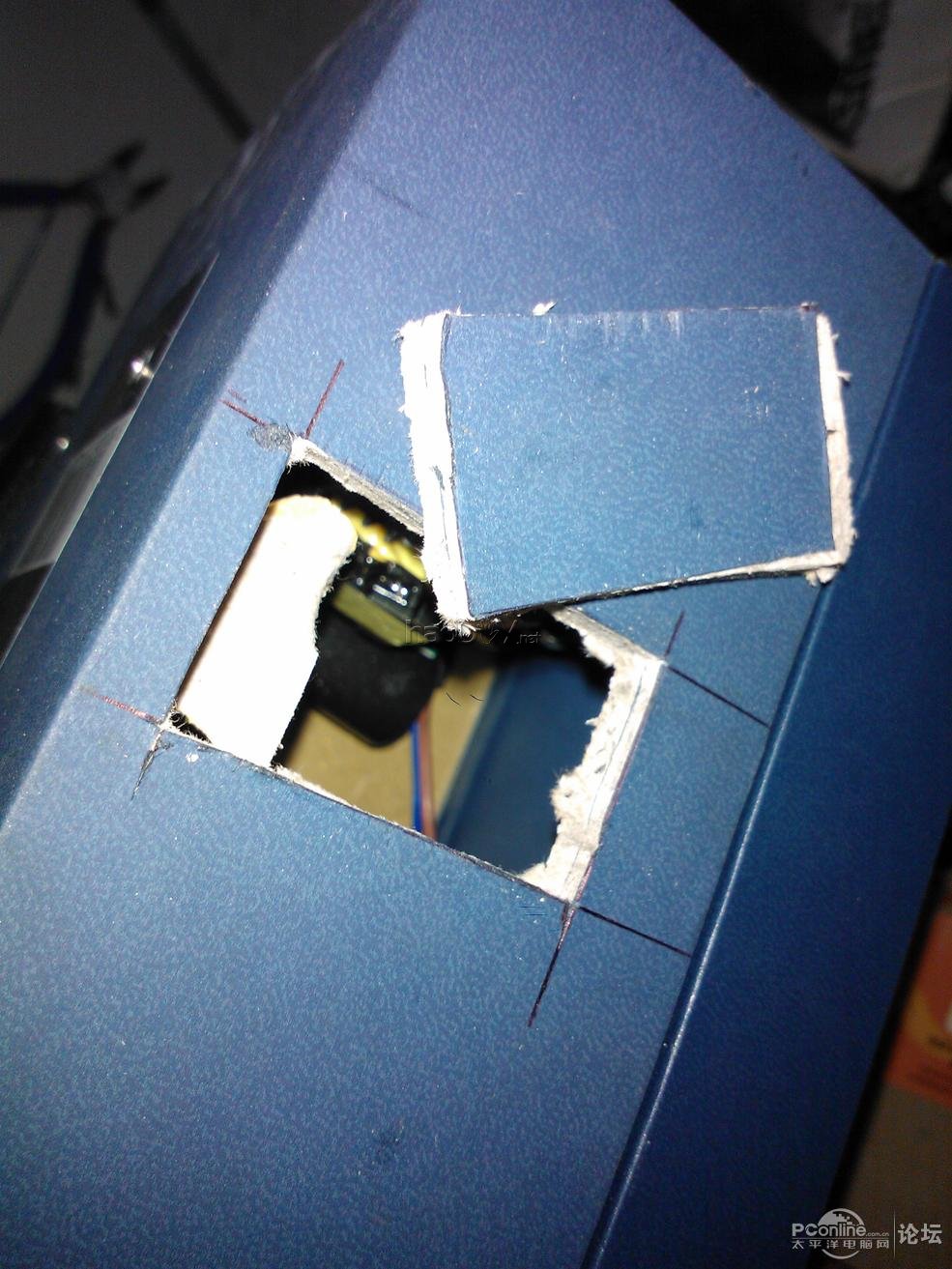

挖孔中:都是用刀子一刀一刀的割的!那个厚度。。。弄到我手都软...
全手工!洋酒纸盒变身投影机diy制作!耗时三星期!

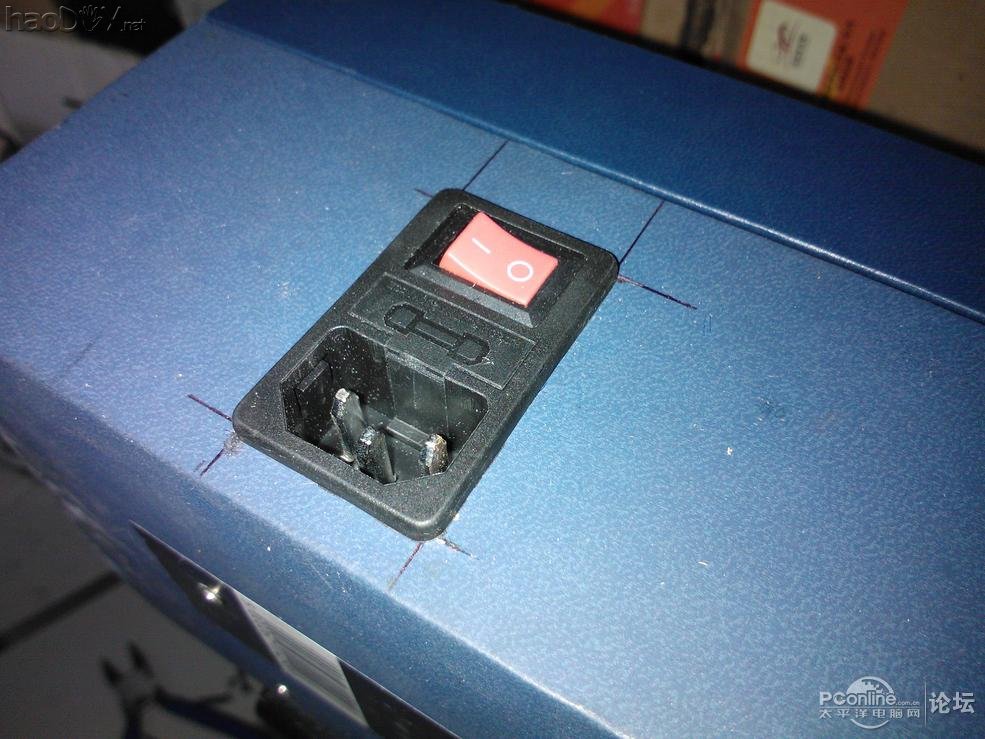

终于把电源插口安上去了!
全手工!洋酒纸盒变身投影机diy制作!耗时三星期!

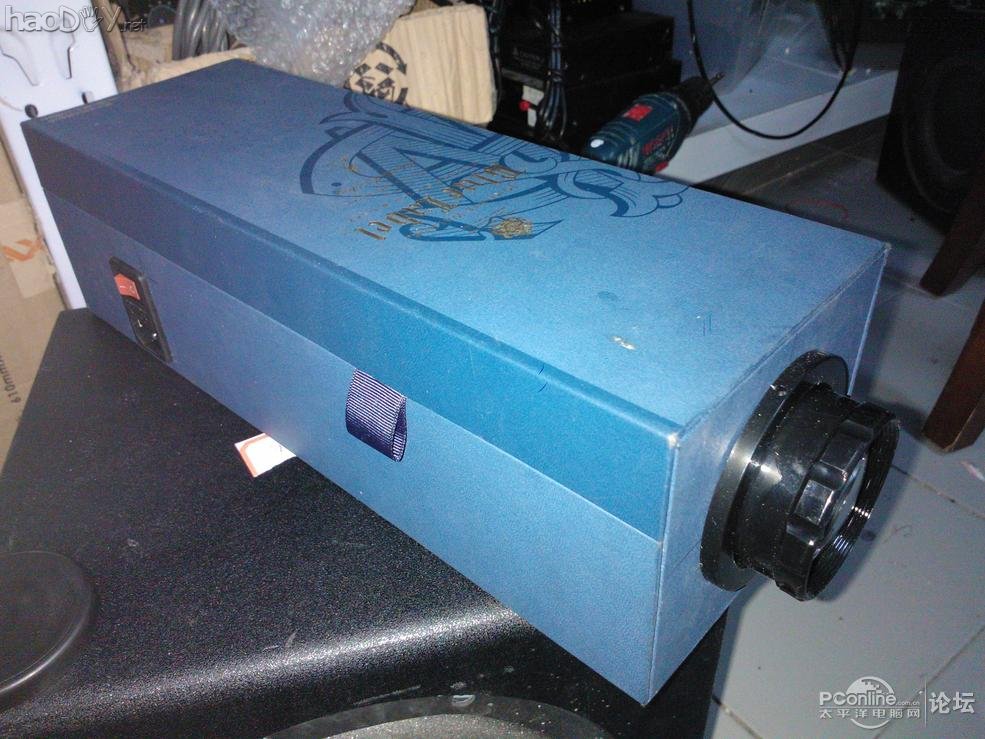

有点样子了!不过要进化成投影机的路还很长!!
全手工!洋酒纸盒变身投影机diy制作!耗时三星期!

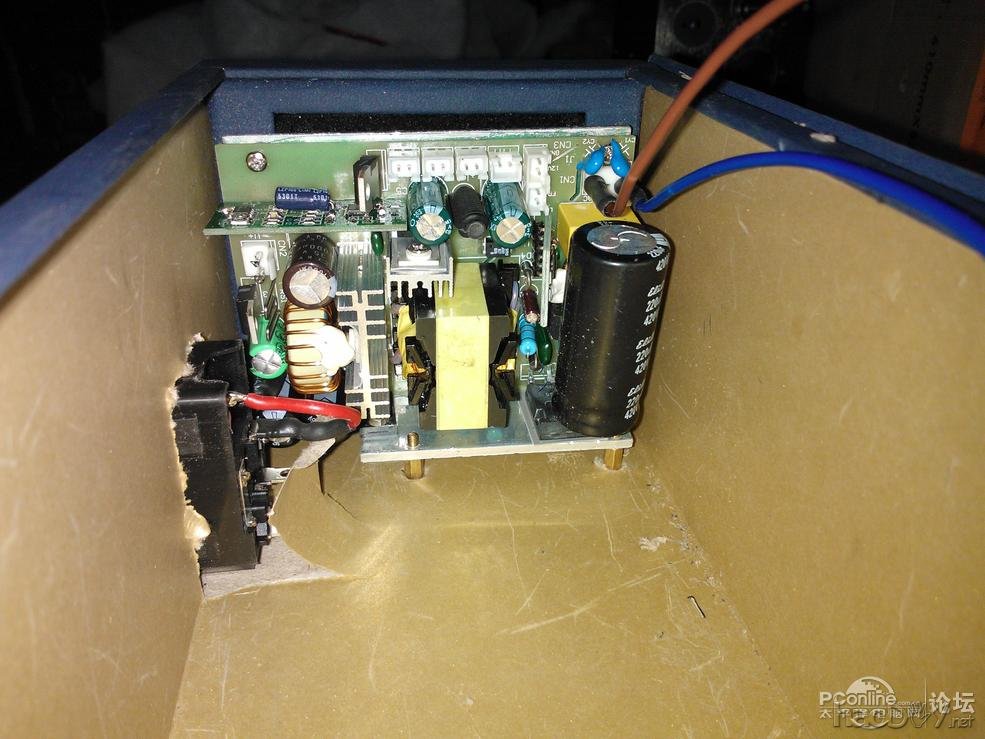

安装电源模块:
全手工!洋酒纸盒变身投影机diy制作!耗时三星期!

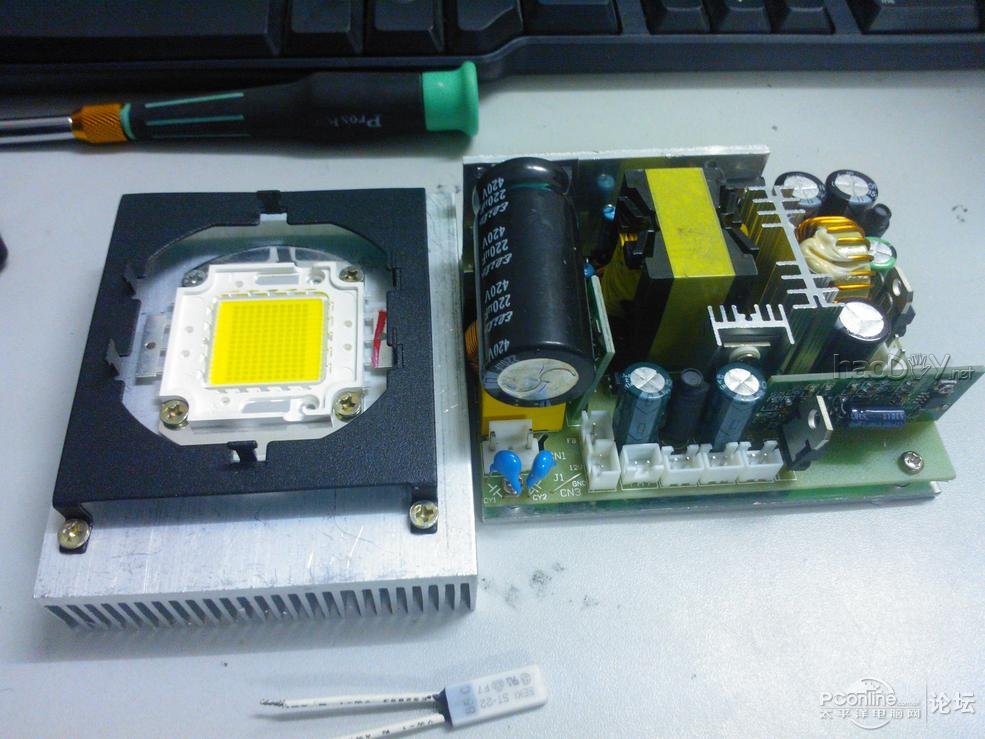

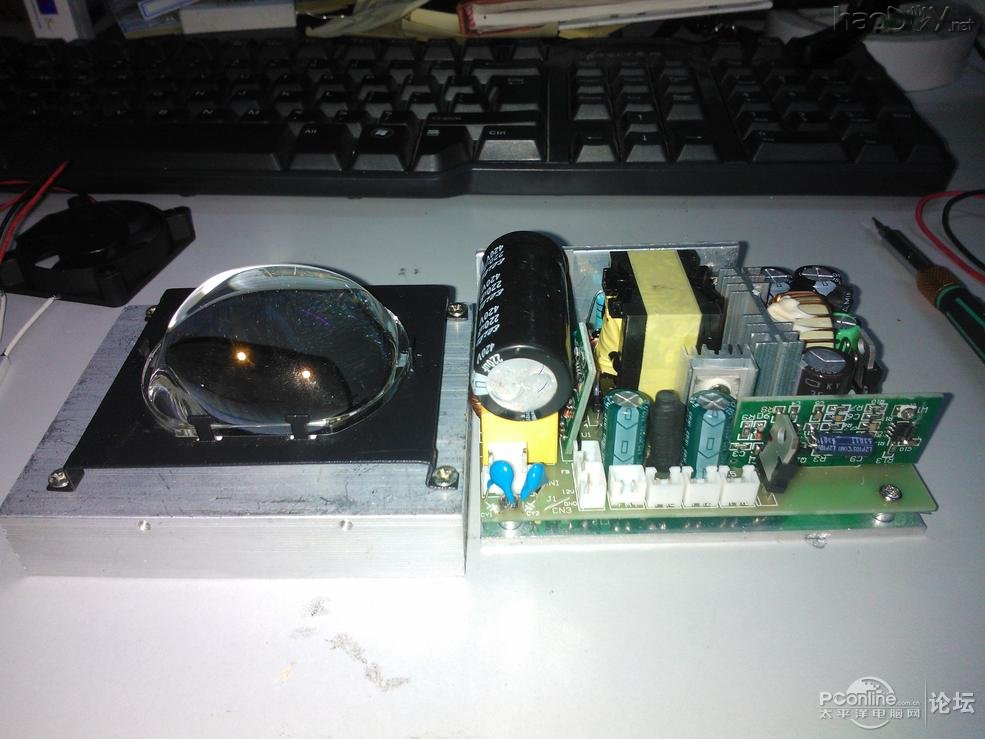

全部零件一览图:
全手工!洋酒纸盒变身投影机diy制作!耗时三星期!

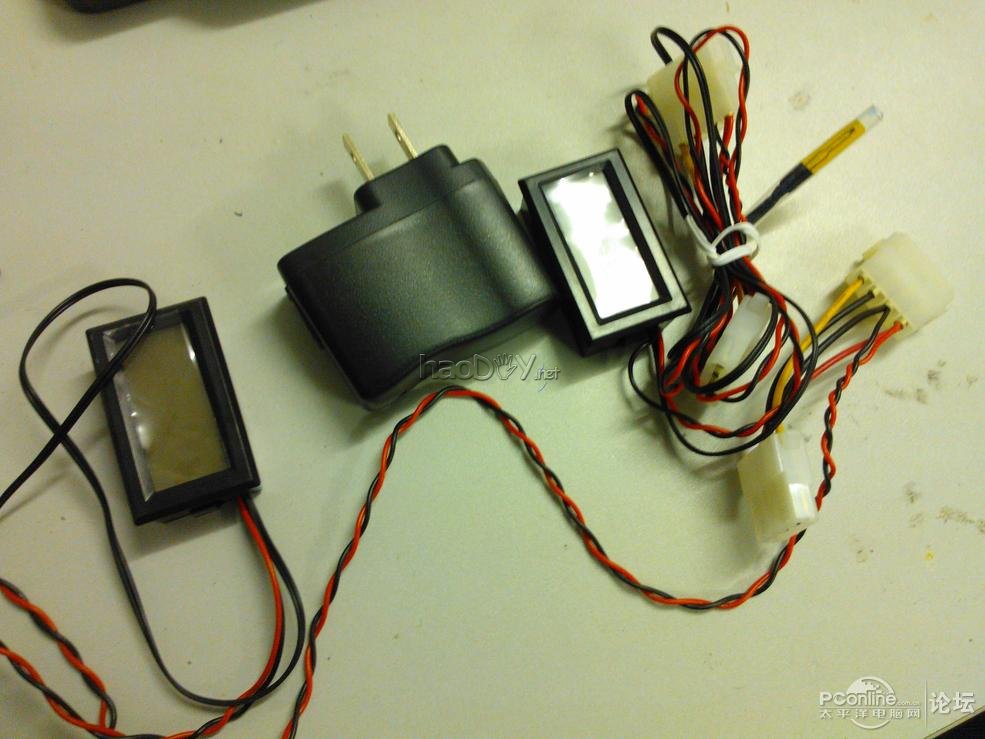

加两个温度监控:用5块钱的地摊货充电器给他们供电吧!因为上面那个电源板没有5V输出。
全手工!洋酒纸盒变身投影机diy制作!耗时三星期!

继续挖孔..........
全手工!洋酒纸盒变身投影机diy制作!耗时三星期!

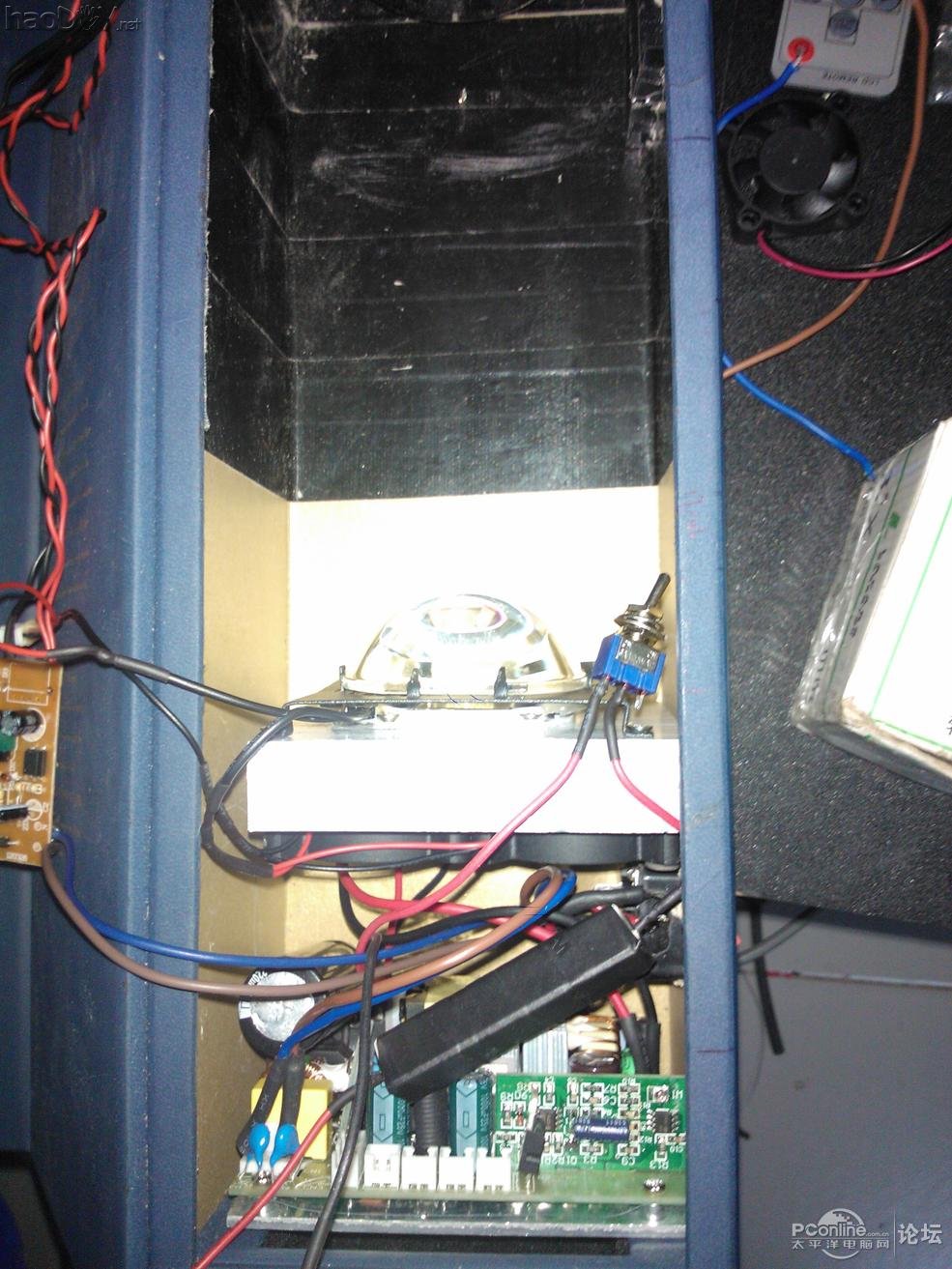

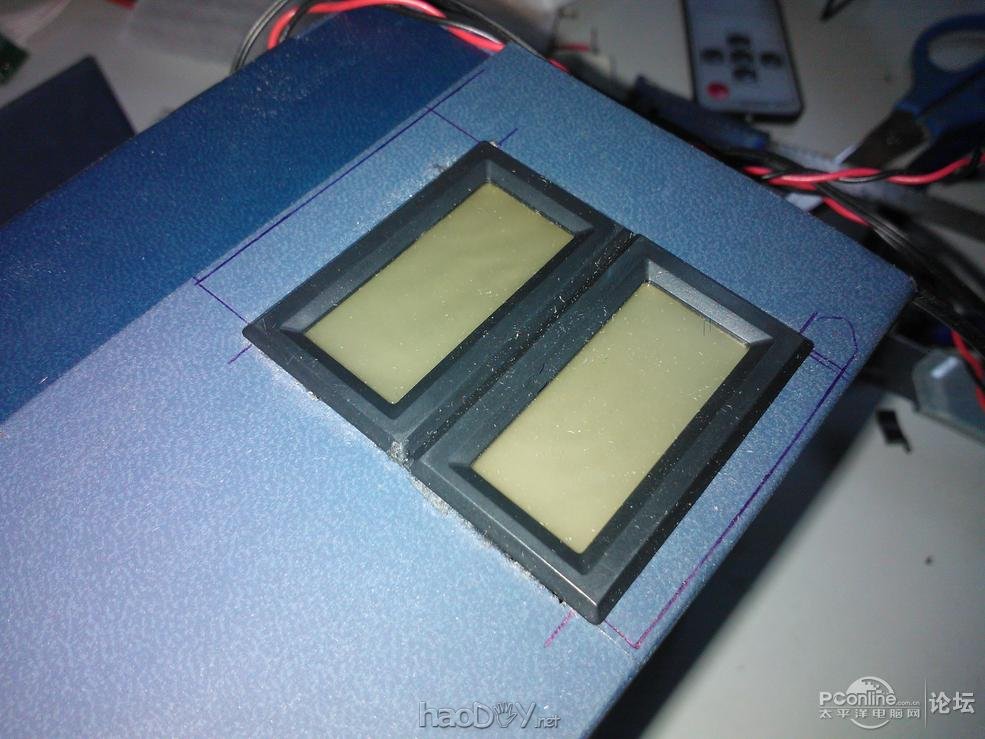

终于安装上去了!效果不错!
全手工!洋酒纸盒变身投影机diy制作!耗时三星期!

中途休个小息!挖孔累啊!!!!!
全手工!洋酒纸盒变身投影机diy制作!耗时三星期!

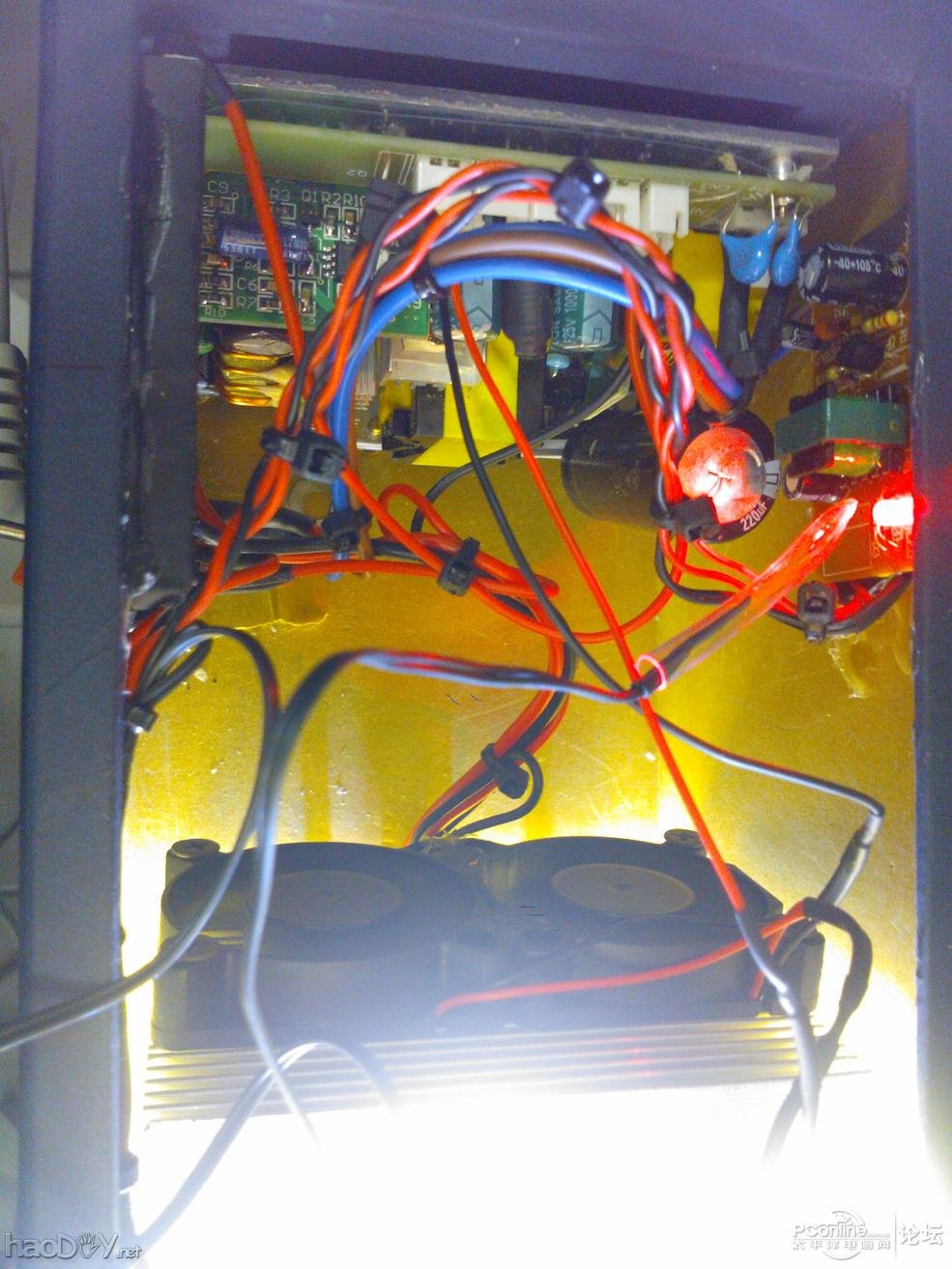

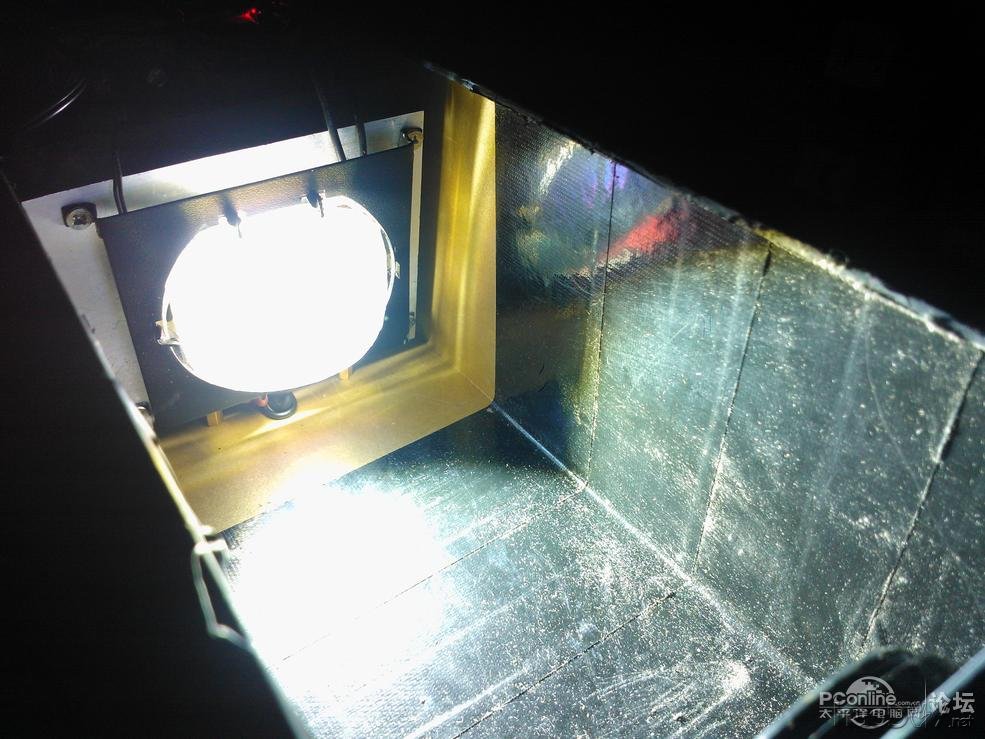

LED点亮!能把你亮瞎!呵呵!
全手工!洋酒纸盒变身投影机diy制作!耗时三星期!

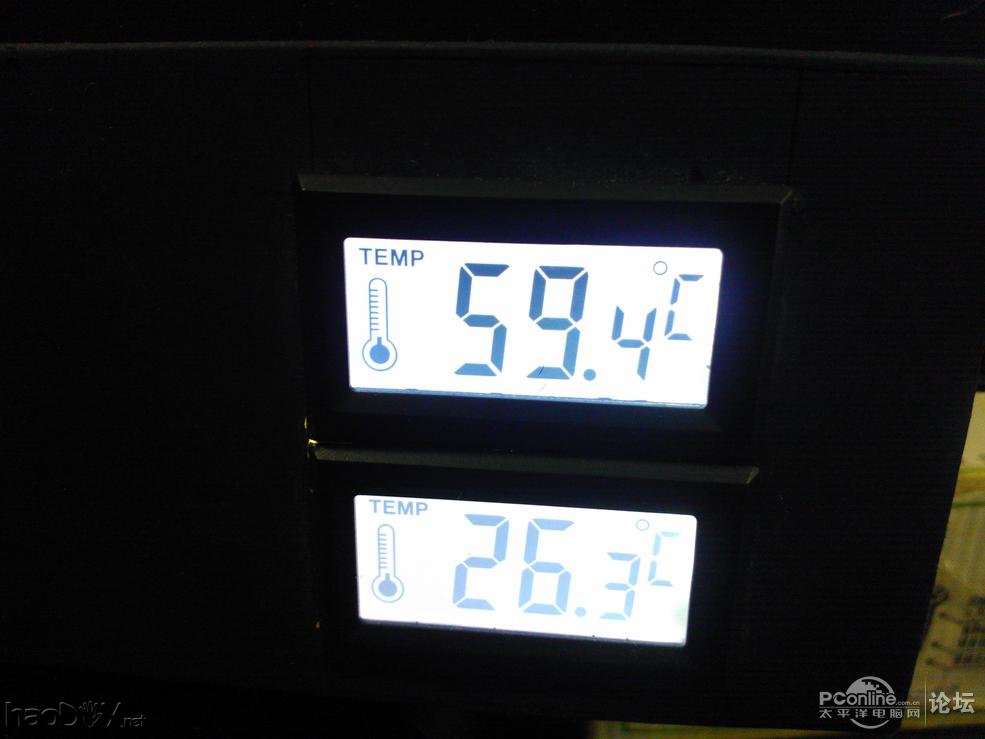

点亮LED期间的温度,58.4这个温度还不算高!最高那次到了70多度!
全手工!洋酒纸盒变身投影机diy制作!耗时三星期!

亮瞎你!~~~
全手工!洋酒纸盒变身投影机diy制作!耗时三星期!
