全手工!洋酒纸盒变身投影机diy制作!耗时三星期!

时间:2014-09-23 09:24来源:itbbs.pconline.com.cn 作者:STC_潮 点击:
整机看不错!但是屏幕架子边处理不好啊!暂时想不到有什么东西可以掩盖掉!凸出来了一点,不然用碳纤维纸把它盖住了!! 好啦!没啦!关灯下效果还是杠杠的!可以打到60+寸的屏幕!成本约在700左右! 做是做好了但
历时三个星期的作品!自从到上海工作之后,也没什么时间去DIY些东西!终于在最近手痒忍不住了!上网看了些资料和综合之前在家做投影机的经验,决定在上班时间”吞嘙“,抽了些时间去做这个投影机,一天完成一小步,三个星期下来终于弄好了!过程没怎么拍,因为都是在公司做,怕没时间,所以过程就没怎么拍了!
实现的保护功能有:
①、LED温度超过40度开启散热器风扇加速散热。
②、LED温度超过85度关闭电源导通除风扇外其他元件停止供电
③、“双层”玻璃隔热
下面就是部分制作过程:

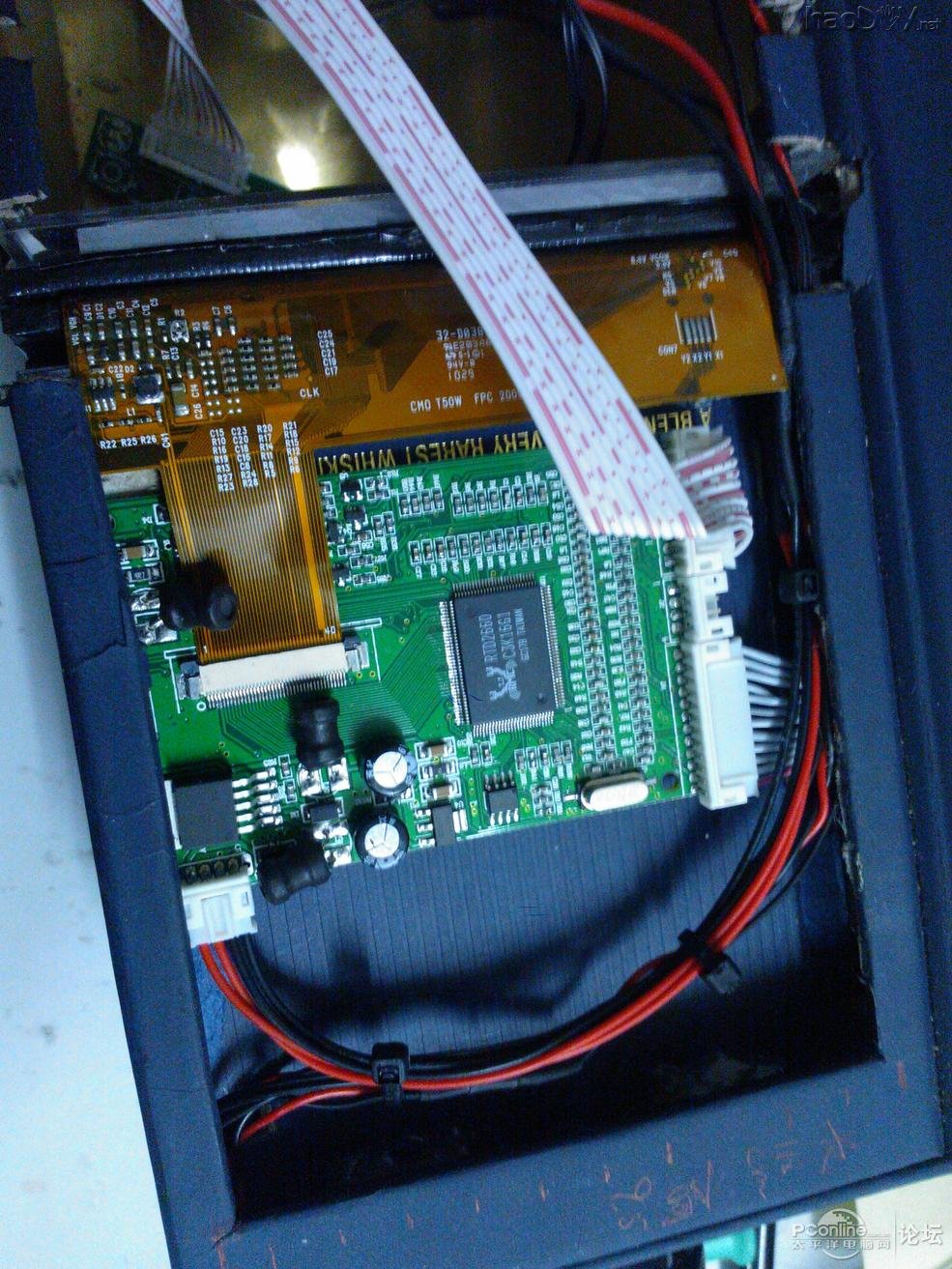

1、5寸屏幕800×480驱动板支持VGA以及AV输入。


LED电源 集单路LED36V输出,三路风扇以及屏幕驱动板12V电压输出!

3:左边是150W的大功率LED,开着能把你亮瞎!呵呵!

4:下面这张是加了方形凸透镜的效果,据说可以增强屏幕四角亮度!不知道可以不可以!就做回小白吧!


挖孔中:都是用刀子一刀一刀的割的!那个厚度。。。弄到我手都软...

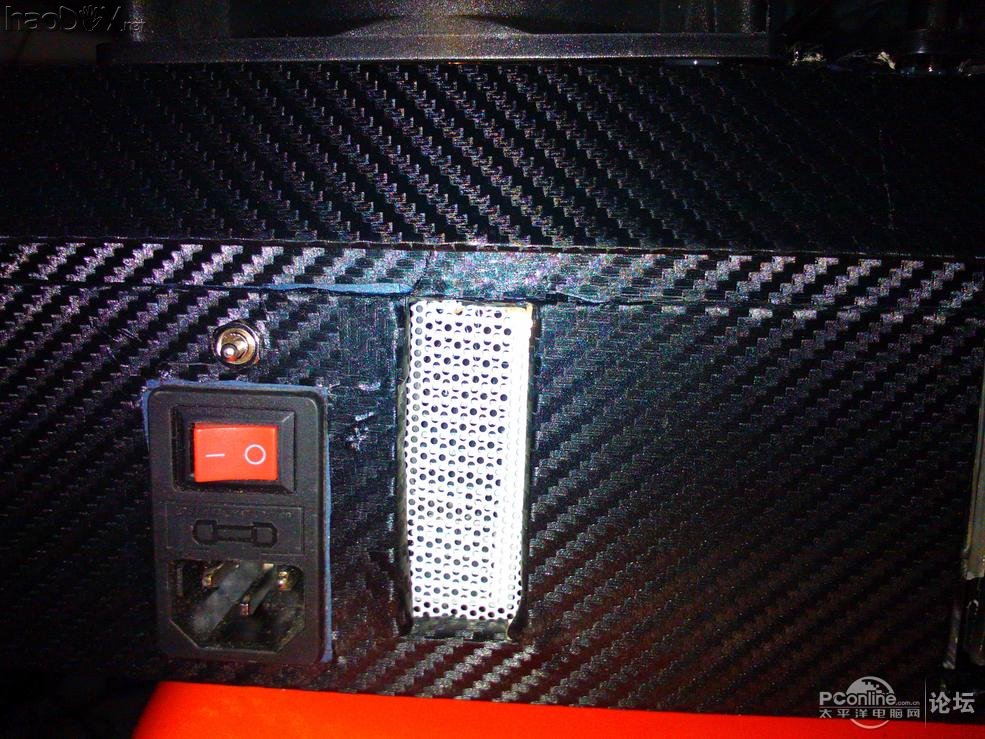

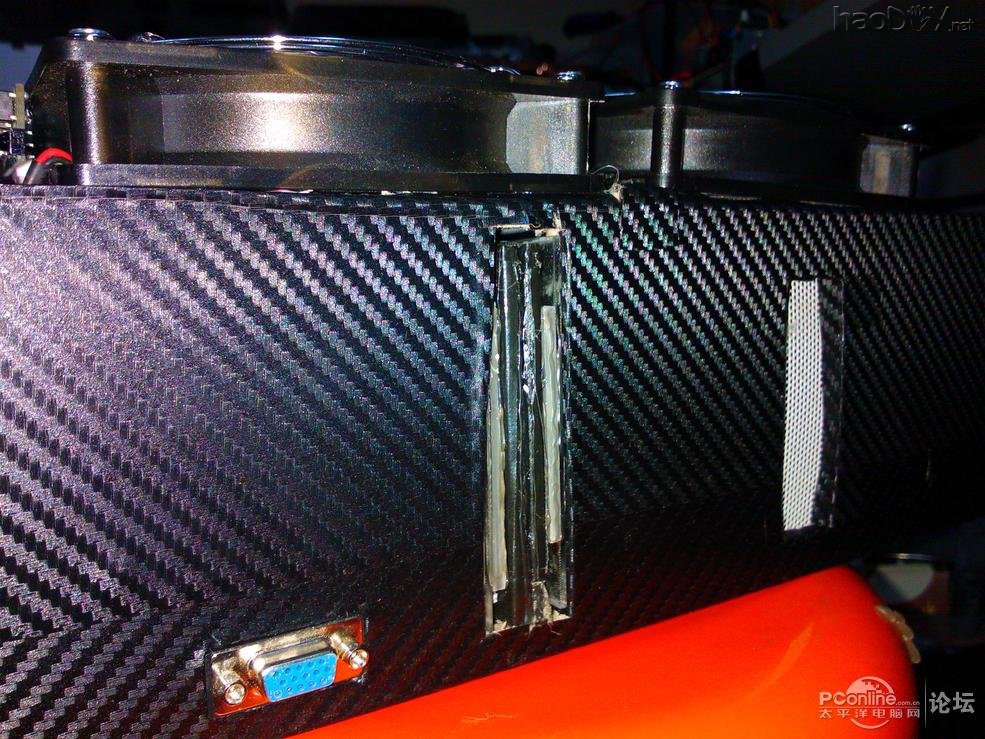

终于把电源插口安上去了!


有点样子了!不过要进化成投影机的路还很长!!


安装电源模块:


全部零件一览图:

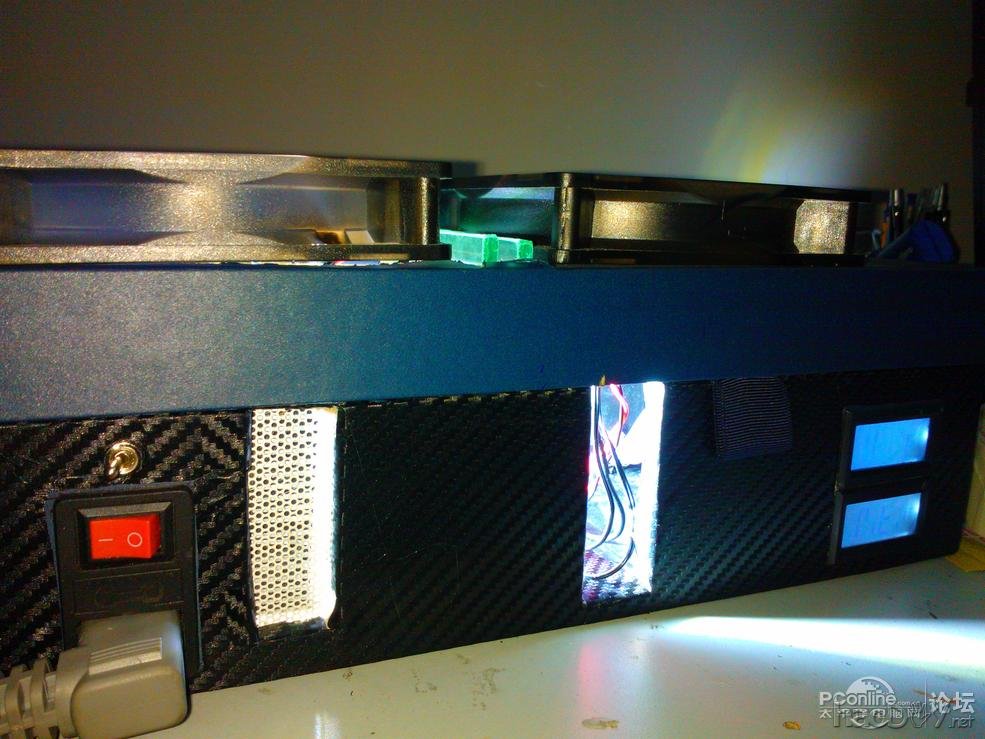

加两个温度监控:用5块钱的地摊货充电器给他们供电吧!因为上面那个电源板没有5V输出。


继续挖孔..........


终于安装上去了!效果不错!


中途休个小息!挖孔累啊!!!!!

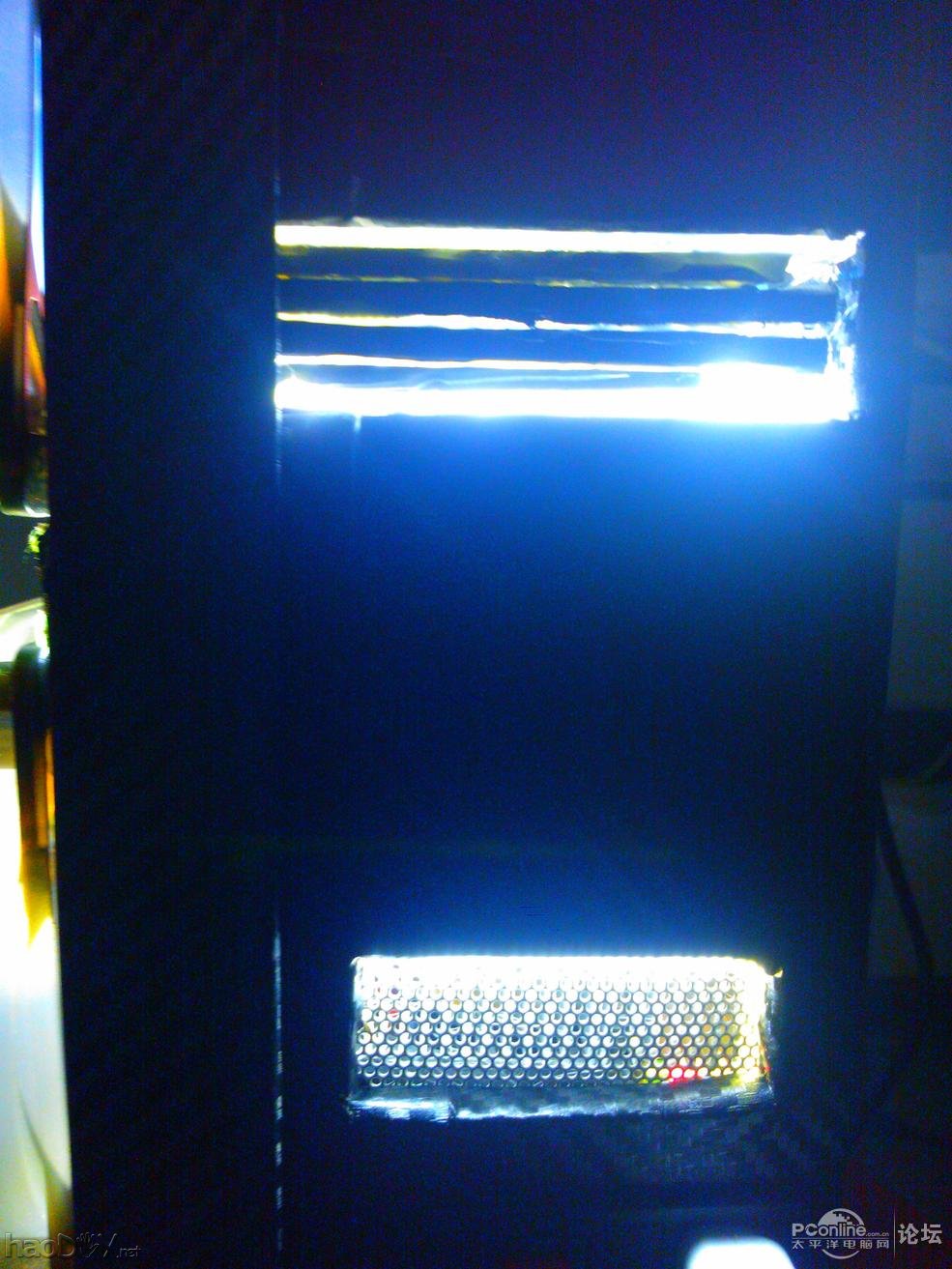

LED点亮!能把你亮瞎!呵呵!


点亮LED期间的温度,58.4这个温度还不算高!最高那次到了70多度!


亮瞎你!~~~



#p#分页标题#e#驱动板就这样放吧!


已经装好的关键部件的温度计效果图!(LED温度监控以及显示屏温度监控)

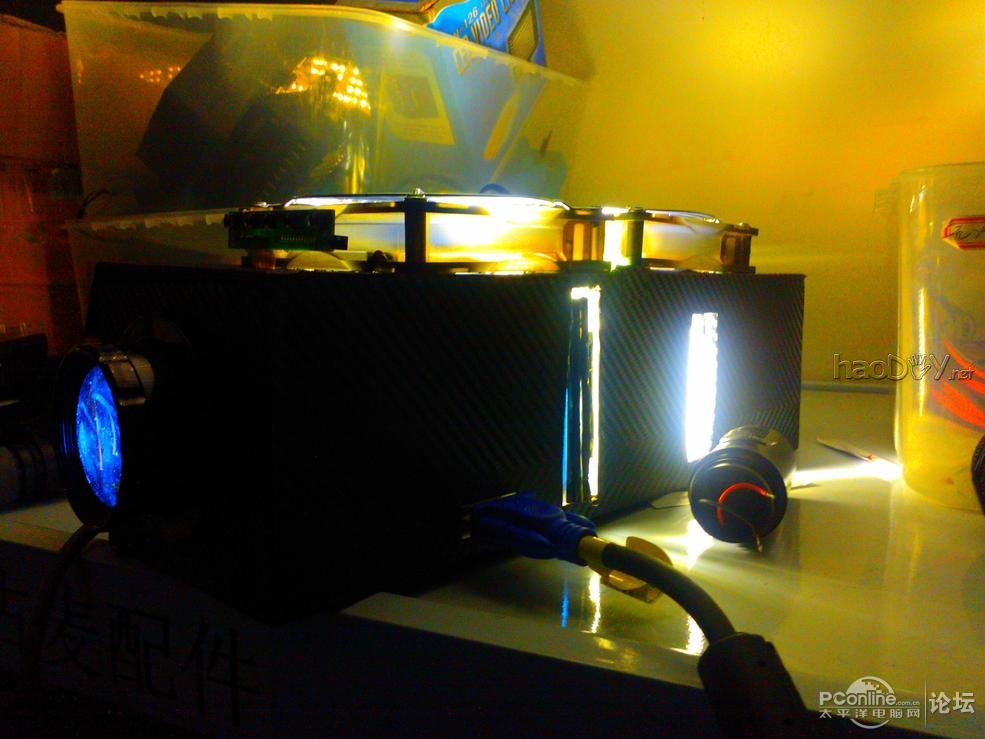

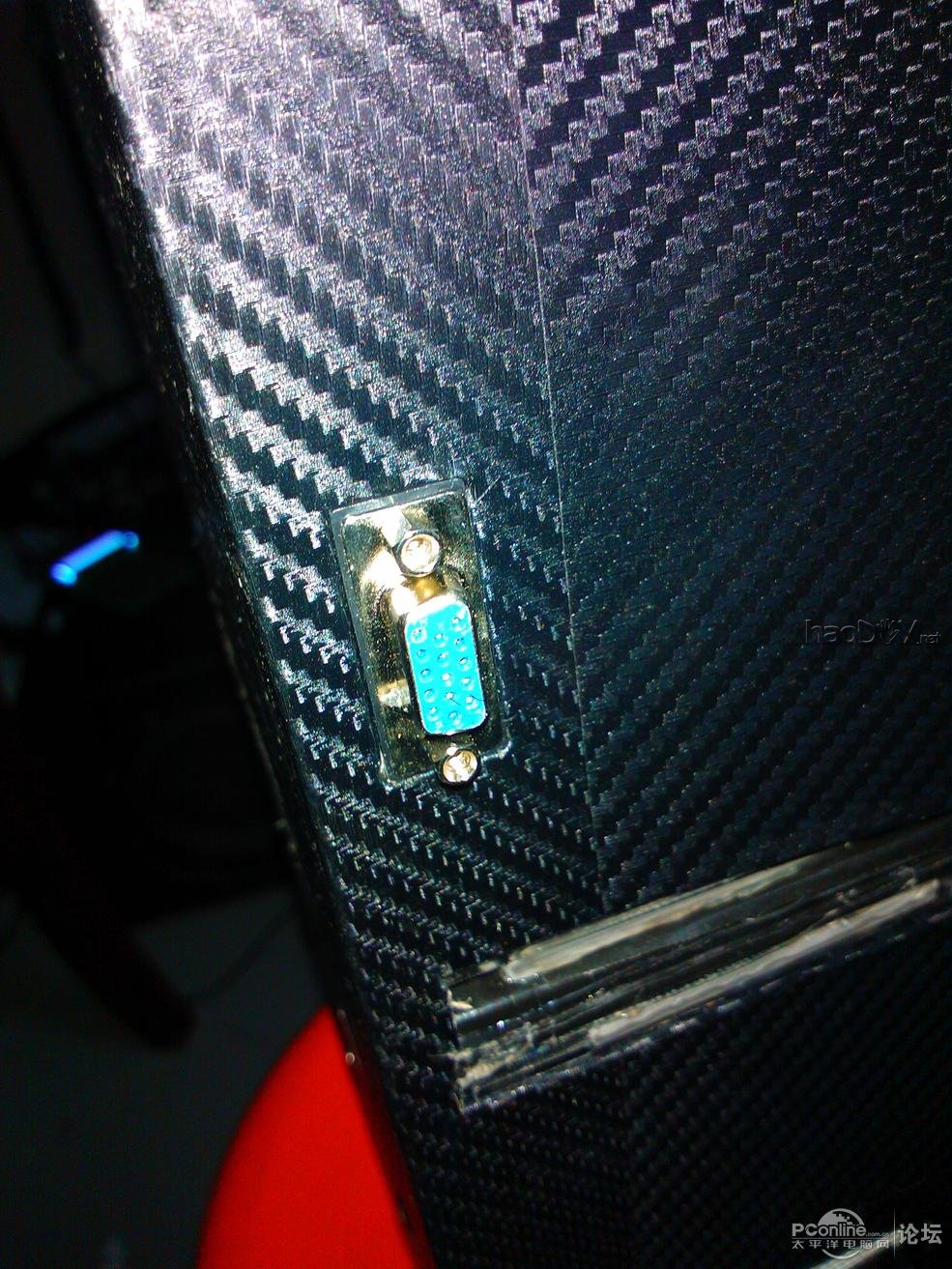

6:目前只安装了VGA输入,以后再加上AV输入!Tb的JS都很JIan的!加两条AV线就买到180RMB跟没AV线的相差45RMB!JJJJJ啊!!

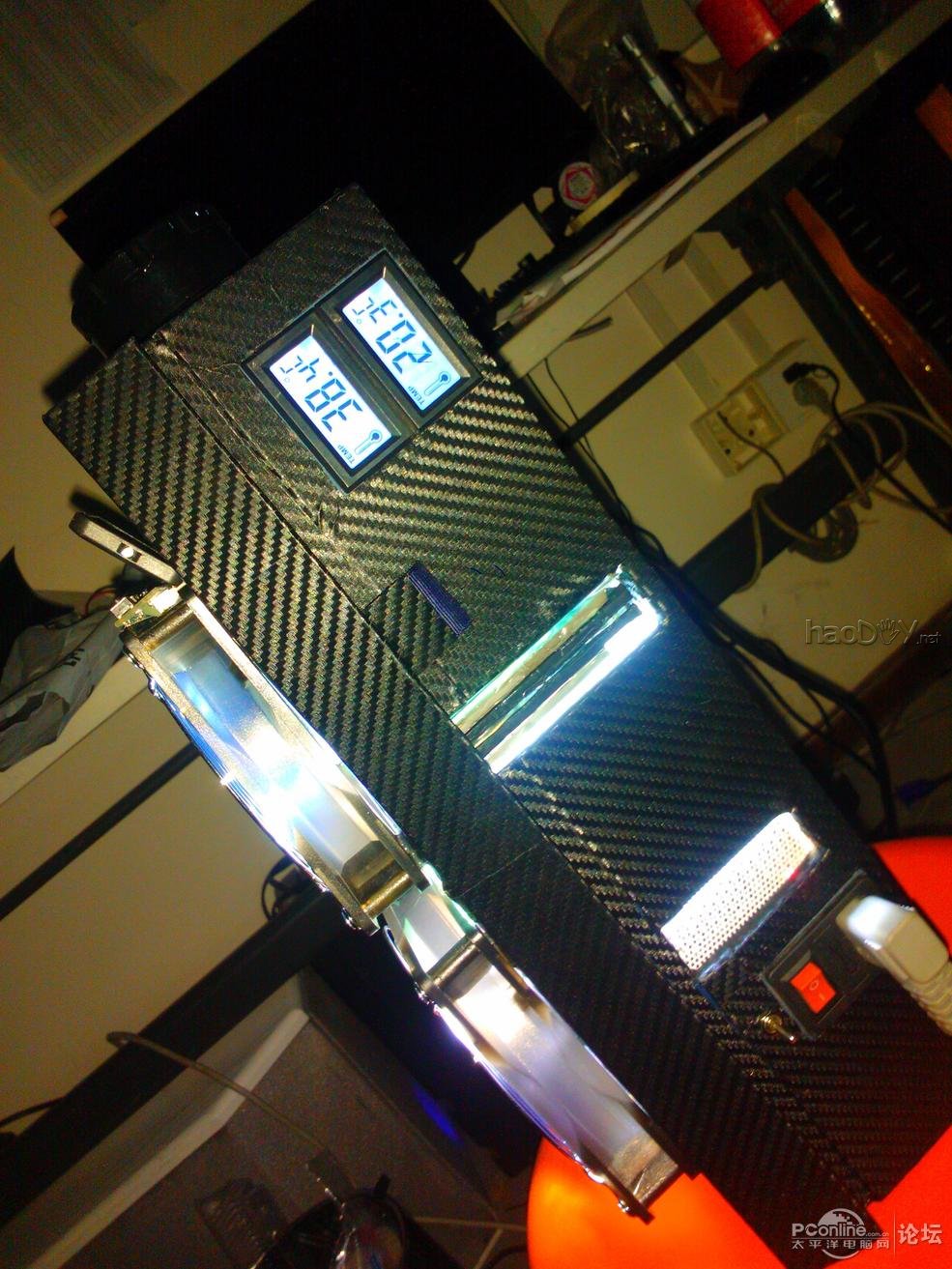

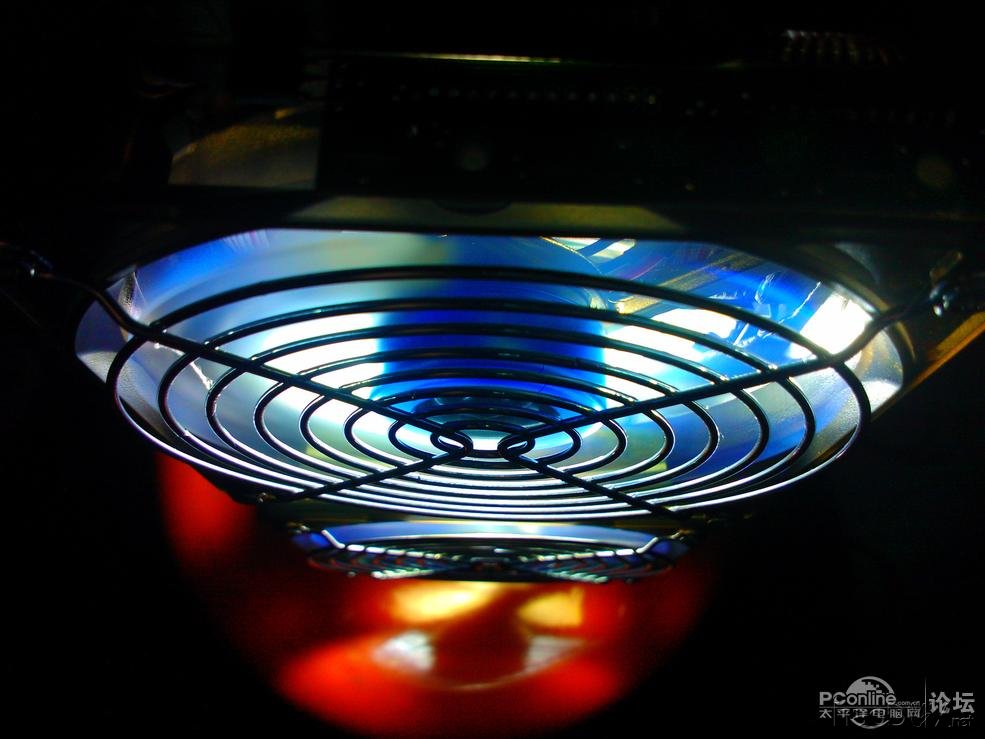

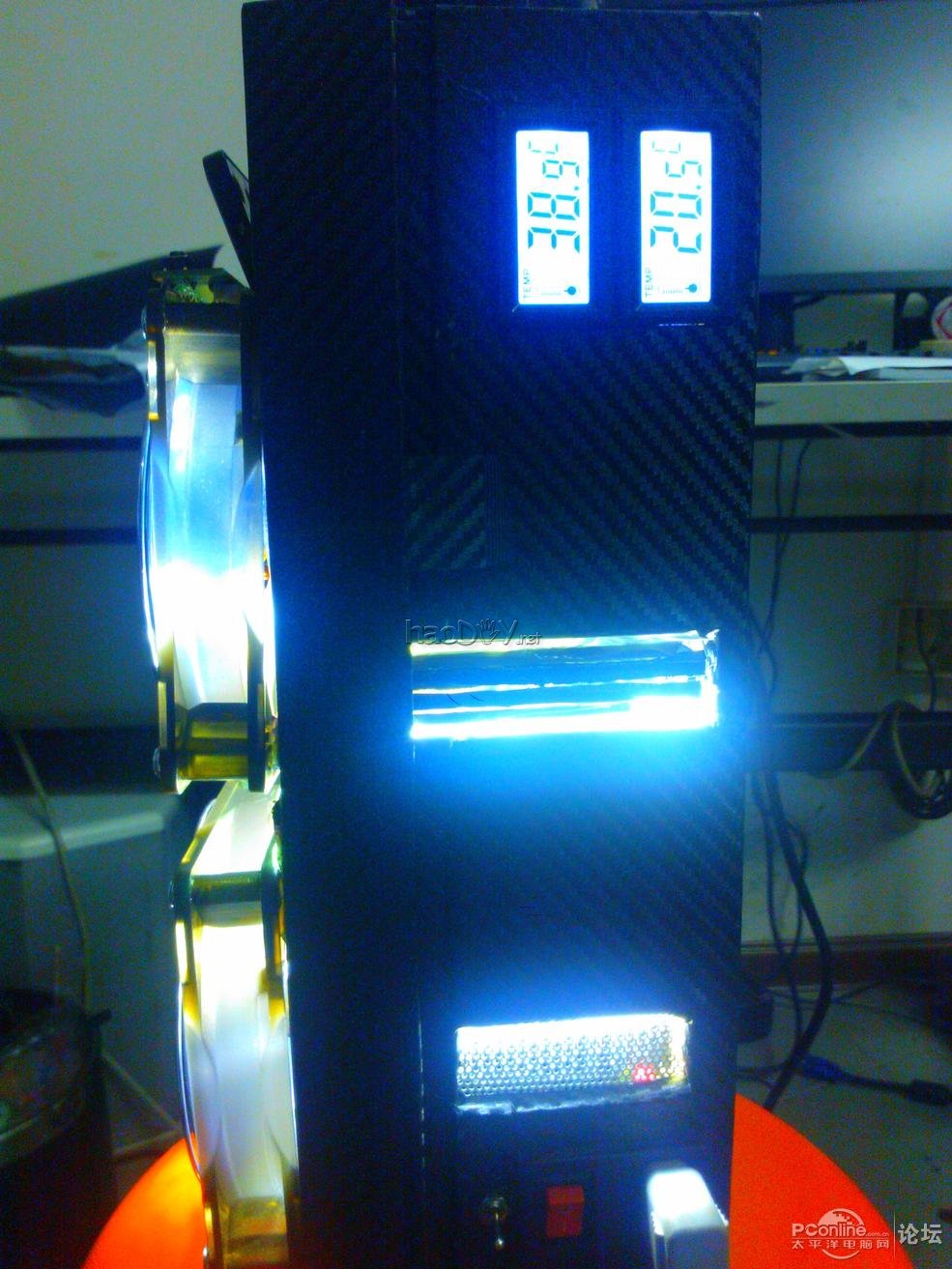

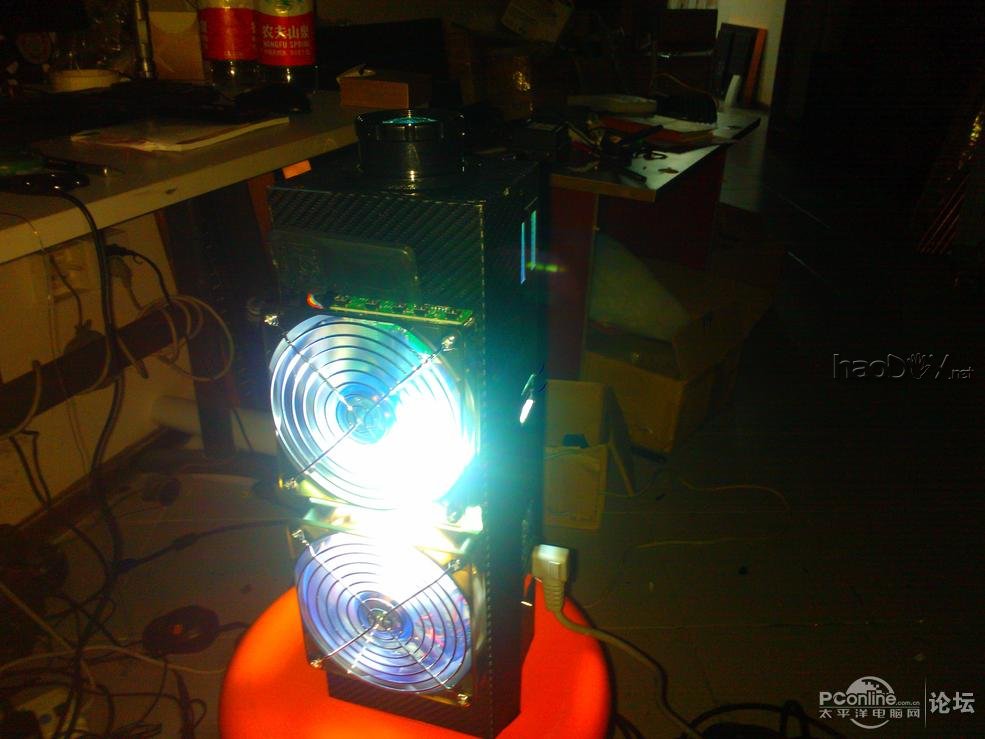

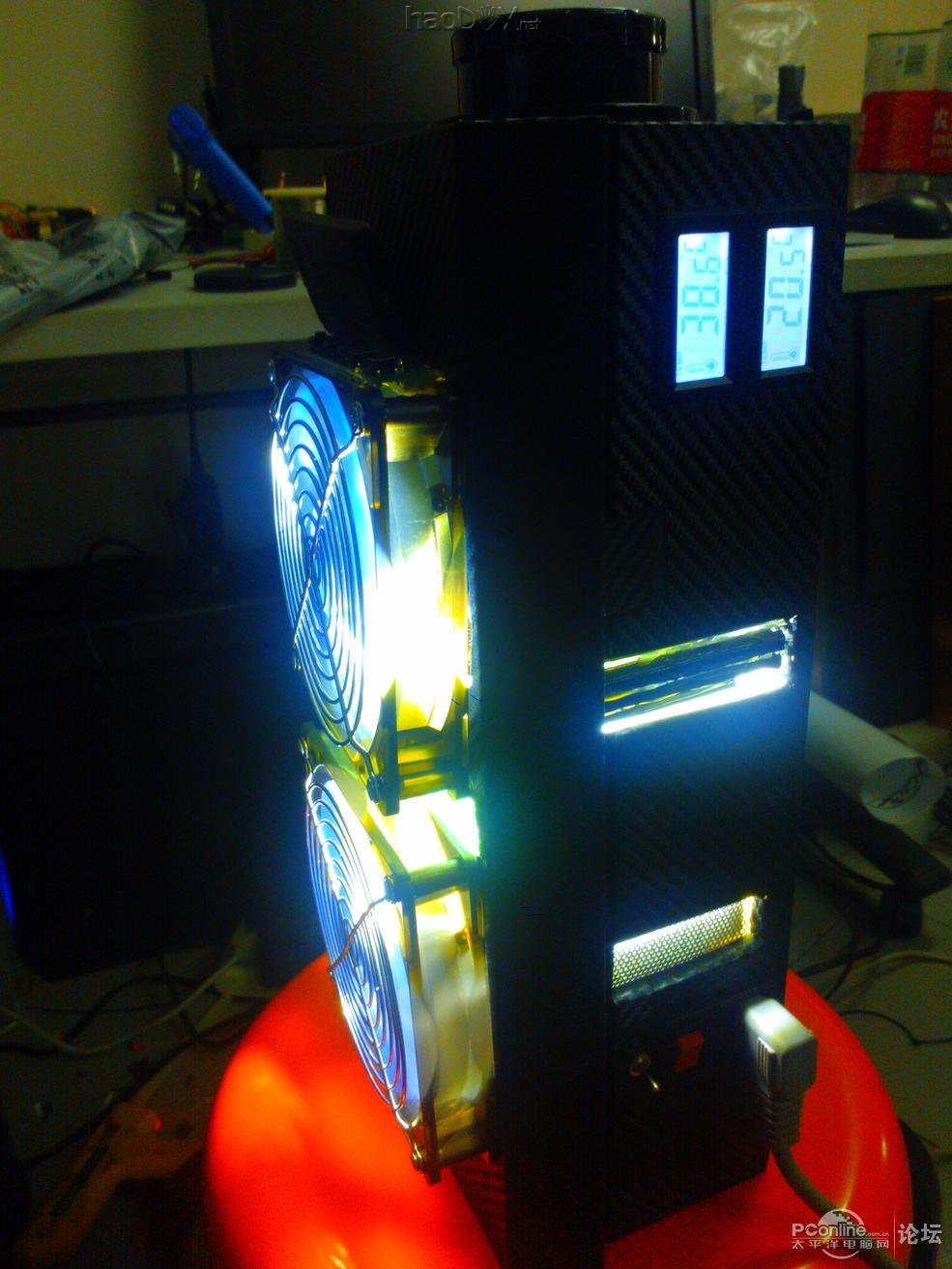

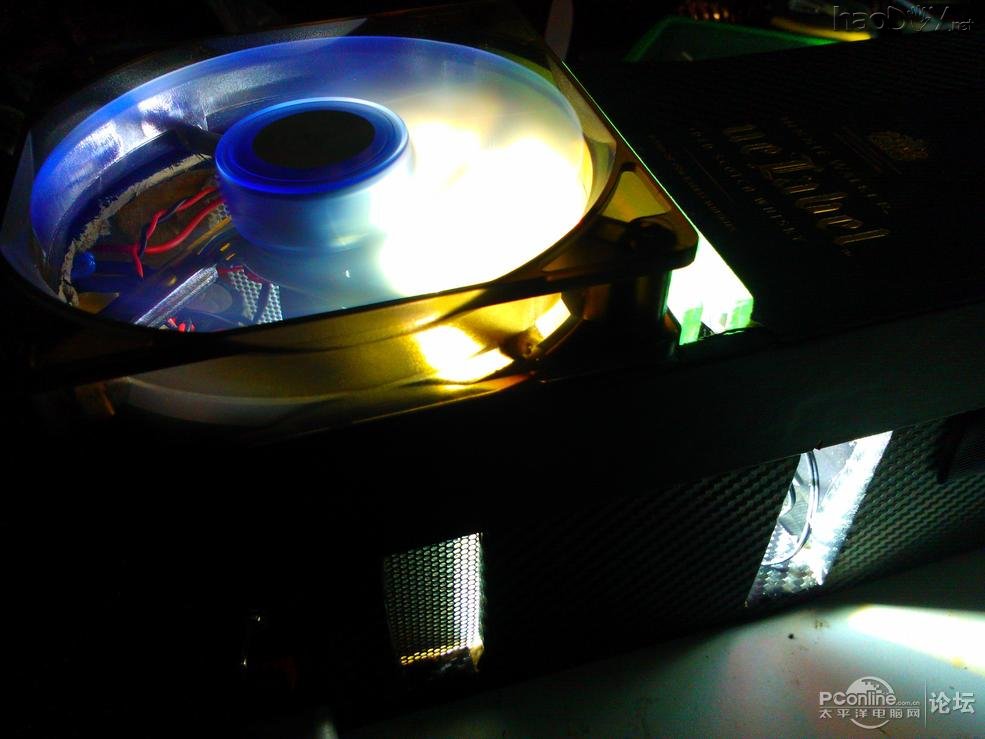

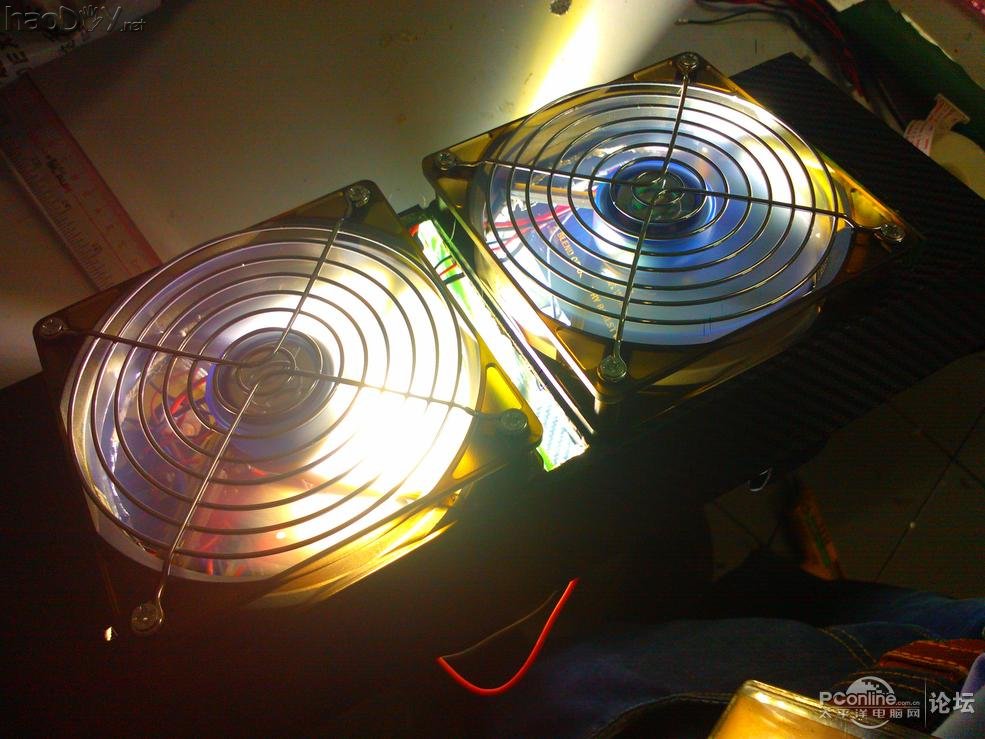

7:到开机效果图啦!之前没加顶上的两把风扇LED温度飙升到70多度!加了之后稳定在了38度!呵呵!

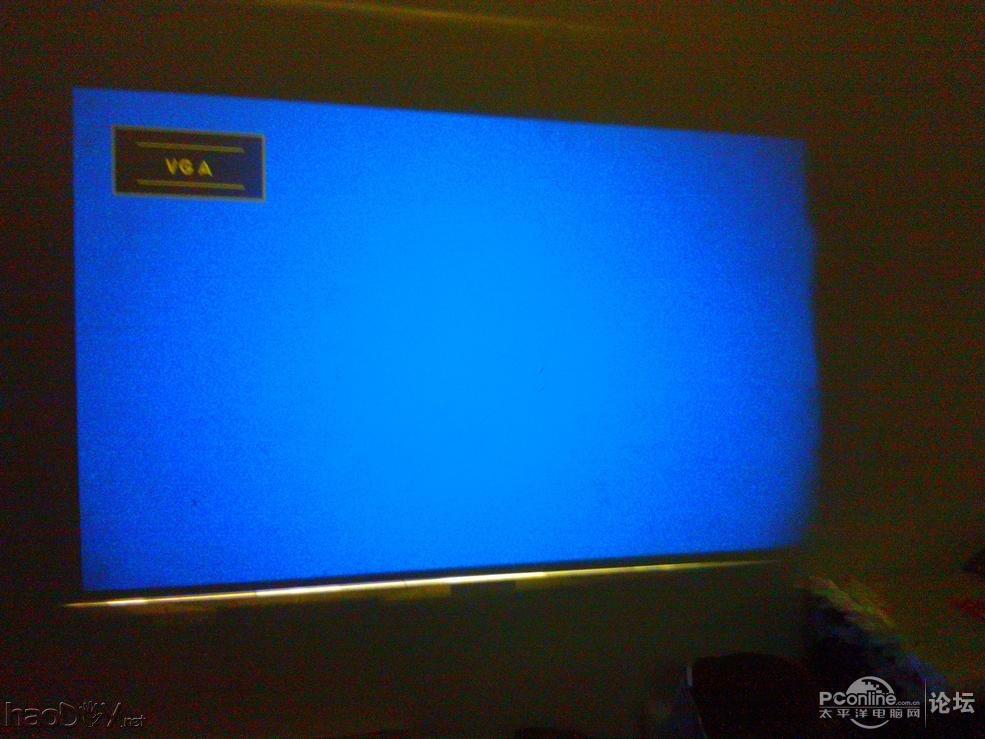

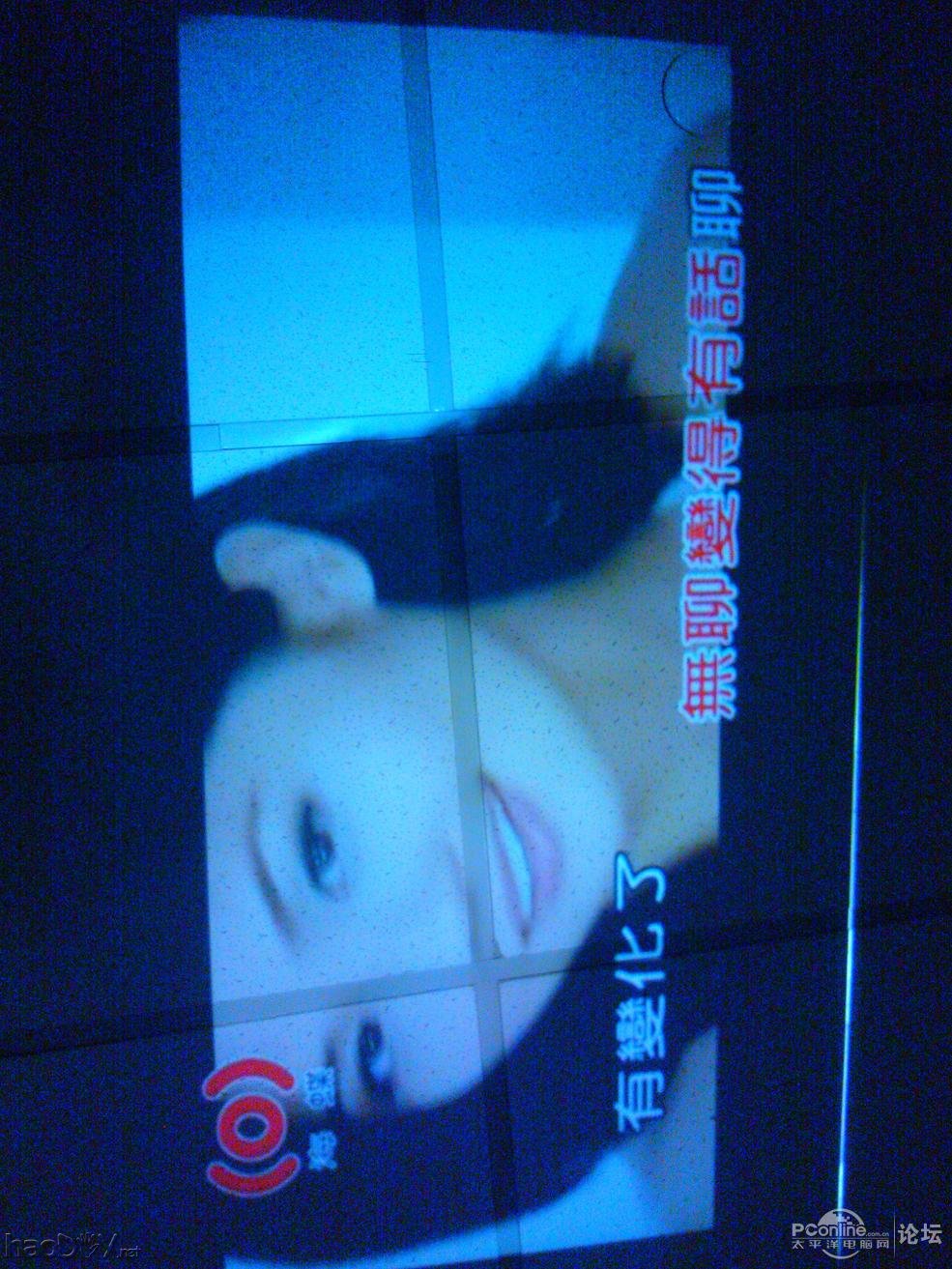

下面是效果图:打到白墙上,,,,抓机不给力啊!拍模糊了!
把他竖起来也可以哦!直接打到天花上!呵呵!效果也不错的!放到宿舍躺在床上看电影哈哈!两个字 舒服!!

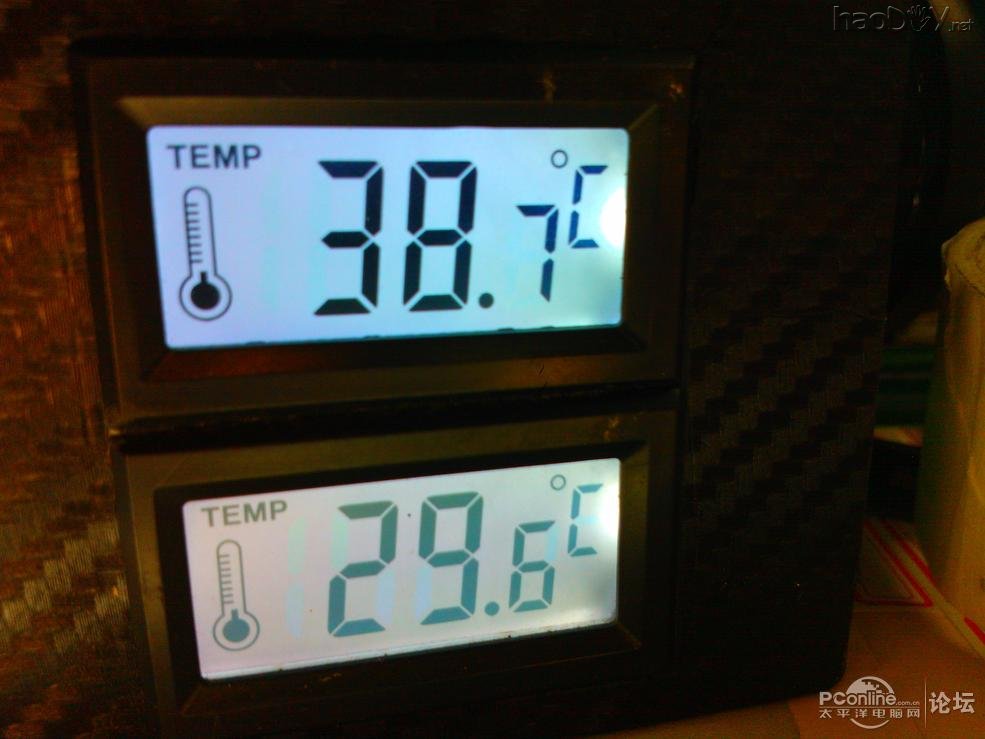

LED温度控制在了38度左右!非常安全的一个温度!而屏幕温度是20度左右。

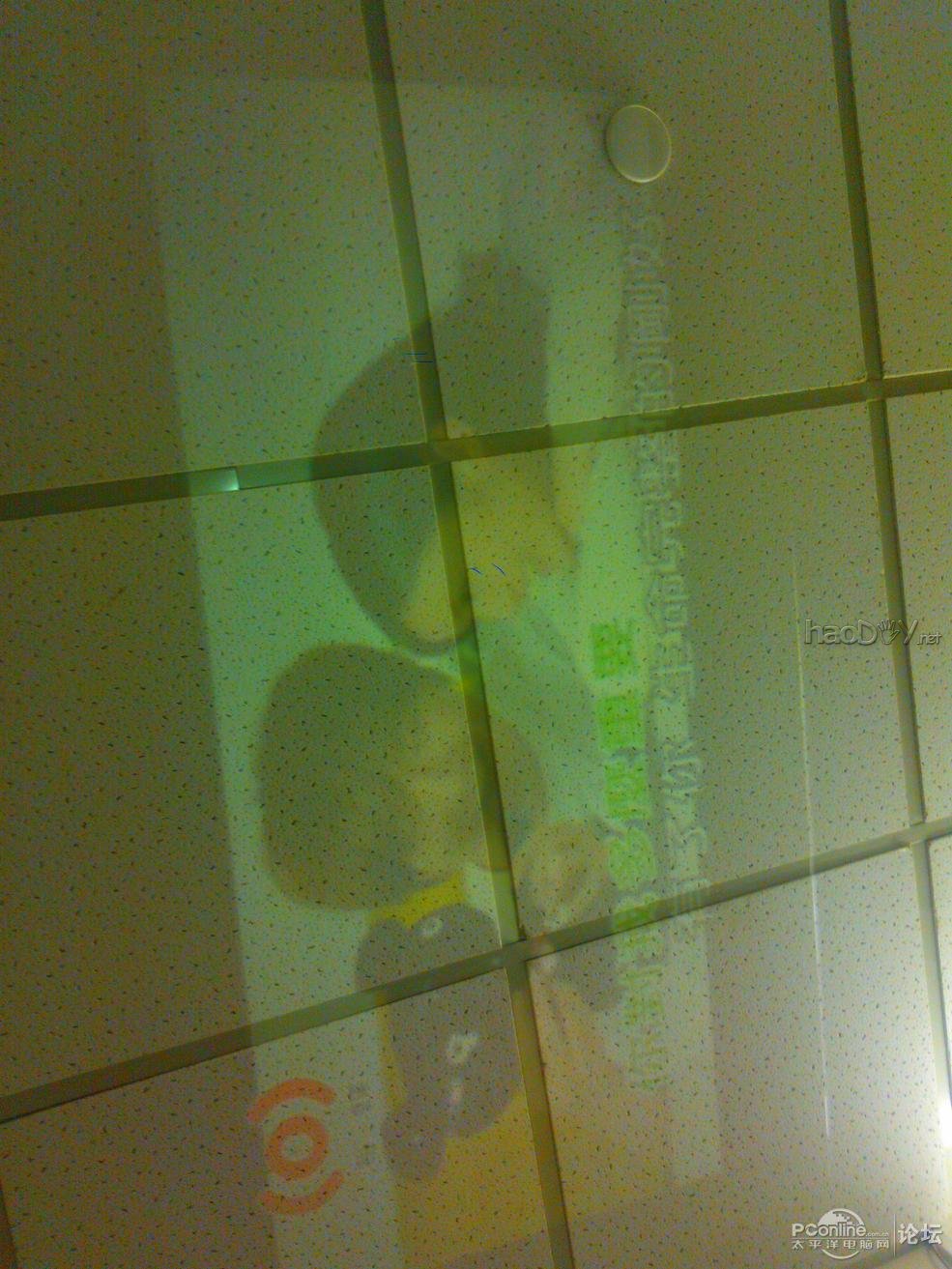

打在天花上的效果(唉!漏了点光!后续处理!!!)

效果杠杠杠的!

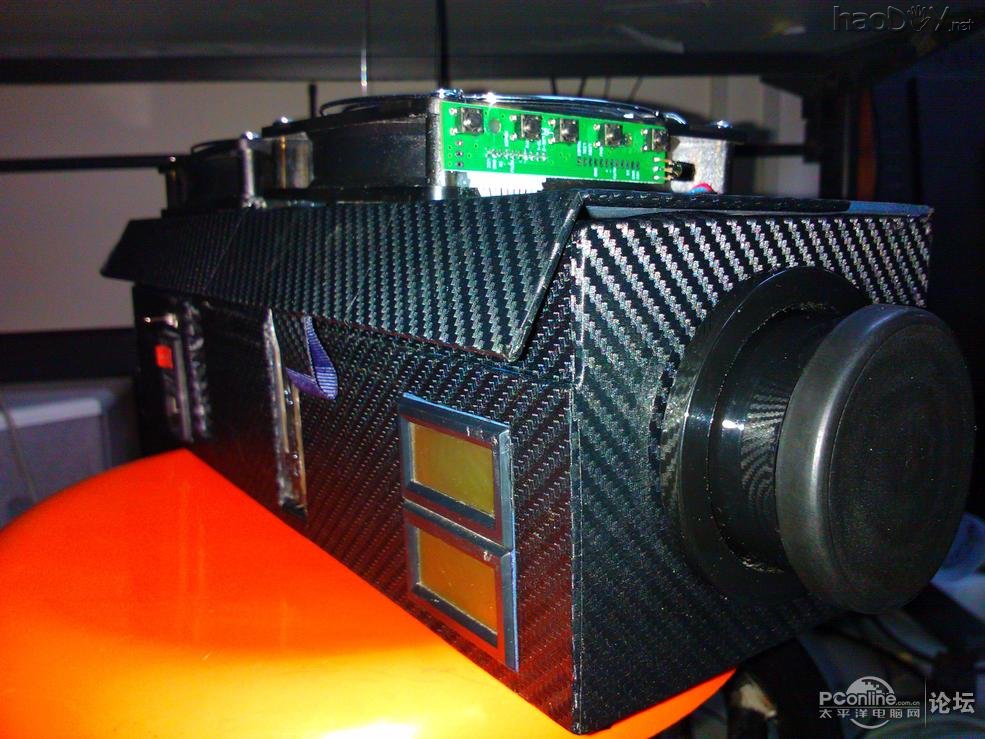

漂亮的机身!有木有?、??、




下面是双40W荧光灯影响下的显示效果:还可以啊!

机身就一个字!靓!!!!!!

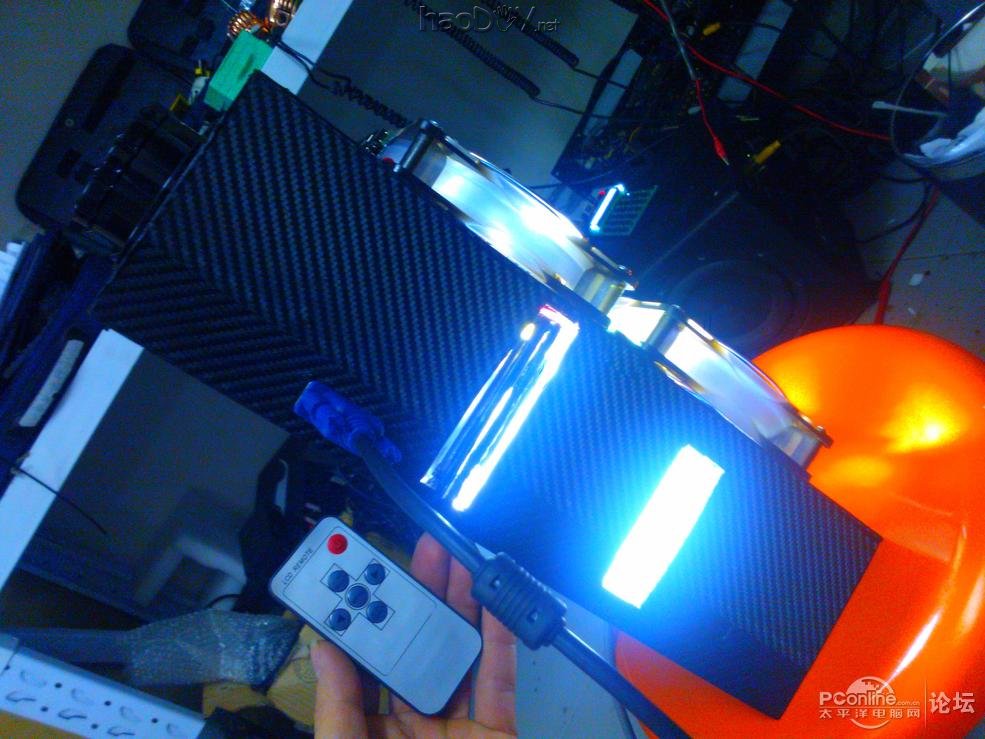

呵呵!还有个小遥控!

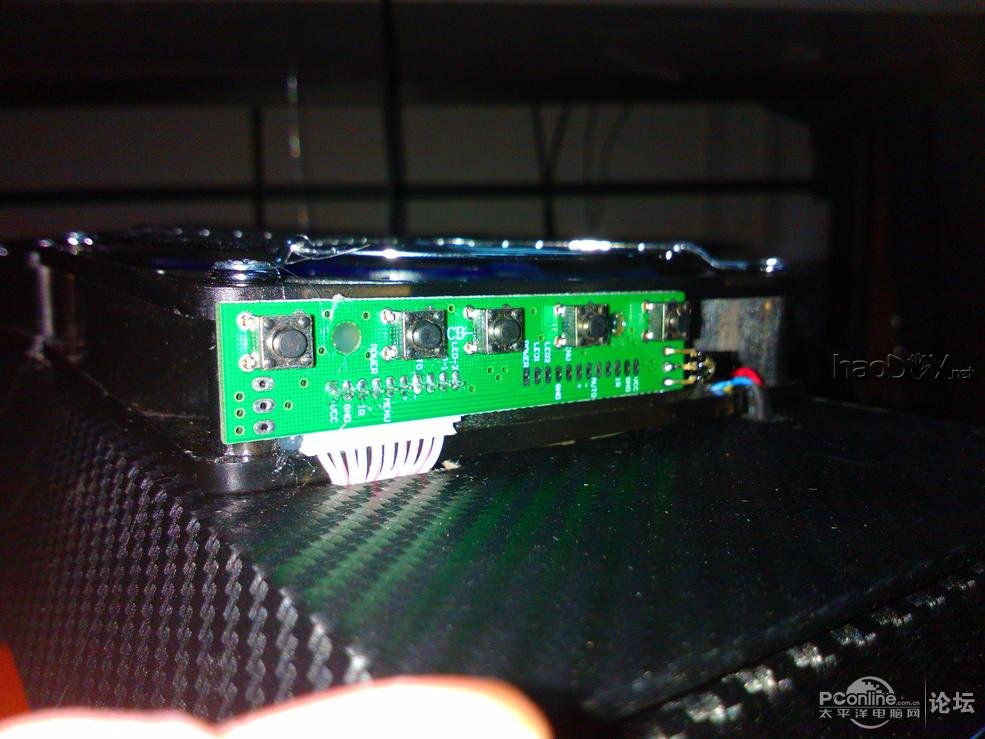

屏幕的控制板想不到地方放啊!只能放这里了!网友们怎么看?

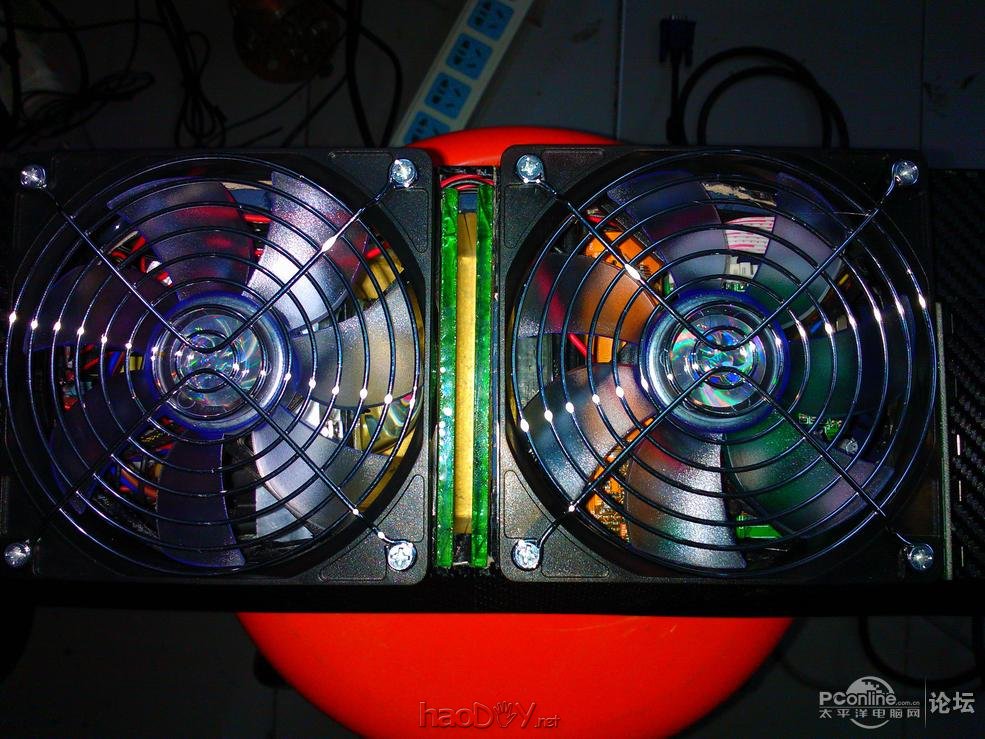

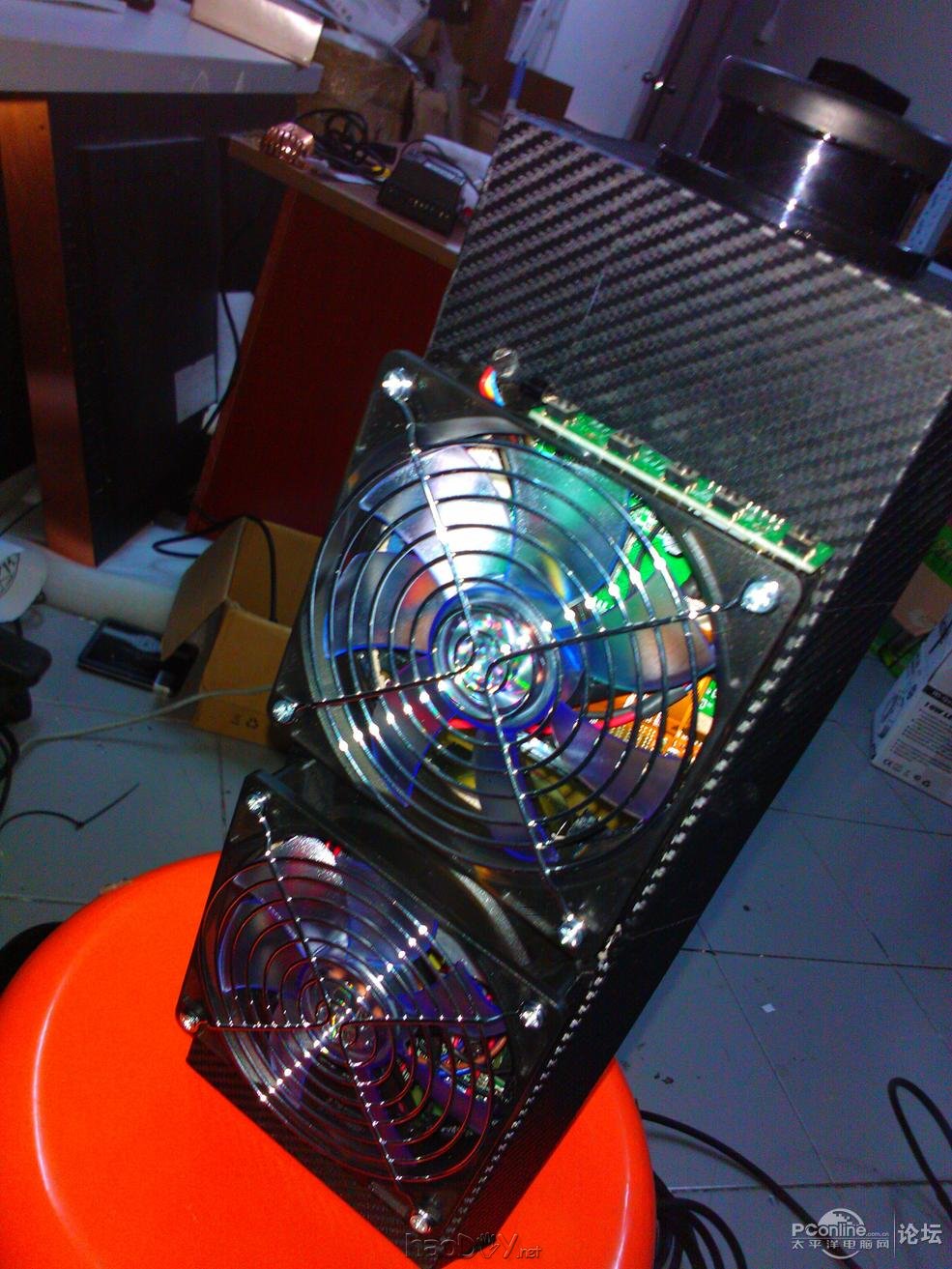

这就是顶上功夫!!呵呵!





#p#分页标题#e#整机看不错!但是屏幕架子边处理不好啊!暂时想不到有什么东西可以掩盖掉!凸出来了一点,不然用碳纤维纸把它盖住了!!










好啦!没啦!关灯下效果还是杠杠的!可以打到60+寸的屏幕!成本约在700左右!

做是做好了 但还有好多细节没有去处理,后续处理吧!

下面是关键配件名称:
150W的LED 190RMB
5寸800X480 屏幕套件135RMB
5寸屏幕菲镜+镜头 119RMB
150WLED电源 100RMB
12cm散热风扇  50RMB
LED散热器 20RMB
