有线电视还没有入网的用户，收看电视节目还必要电视天线，这里先容一种得当室内电视天线用的放大器，它电路简朴，但行使结果不错。

1．电路道理

室内电视天线放大器的电路如图1所示。它仅用一只超高频三极管构成。

本放大器回收G1、G2双电源供电，其电路特点是：对高频交换而言，本电路是共发射极接地电路，但对直畅通道而言则是共基极电路。以是本放大用具有较高的电压增益，但噪声小。又由于电源分两组供电，使三极管的b、e结与b、c结电流互不影响，因此电路的输入端与输出端有精采的断绝浸染，有用地进步了电路的事变频率，担保了足够的频带宽度，其单级放大器增益可达8 dB，若吸取点离电视台较远，可组装两级放大器，增益可达15 dB以上。因级中断绝较好，组装两级放大时，不会发生严峻失配或自激征象。放大器的输入、输出馈线均回收75Ω的同轴电缆线，因此它能很好地与电视天线及电视机的端口相匹配。

2．元器件选择与建造

VT回收3DG141、3DG30C、3DG30D、3DG80、2G911型等硅NPN超高频三极管，要求fT≥600 MHz，β≥100。此类三极管除c、b、e三个引出脚外，尚有第4根引出脚即管壳接地线，安装时应将此引出脚接地。电阻均用RTX-1/8 w型碳膜电阻器，电容均为CC1型超高频瓷介电容器。电感L1、L2必要廉价，均用φ0.51mm漆包线在 3.5 mm的钻头上绕20匝，绕好后脱胎取下。电源G1、G2均用5号电池两节。

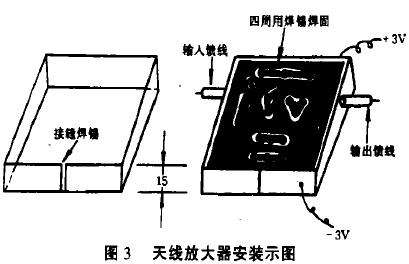

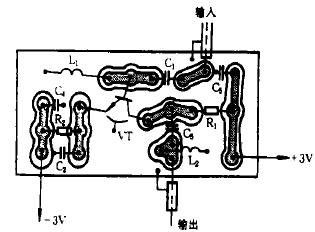

图2是本机的印制电路板图。印制电路板尺寸为55×25 mm。印制板应回收高频介质消费较小的环氧树脂敷铜板建造，并回收大面积接处所式。安装时，各元件引线要只管剪短，三极管的管帽应嵌入印制电路板的圆孔内，四根引出脚按次序焊在后面成花蓝状。印制板的附近要围上高约15 mm的铜皮或镀锡铁皮，并用锡焊牢，上下均加盖，密封成一个金属盒(见图3)，以防外界杂波信号的滋扰，输入、输出线均用75Ω同轴电缆线从盒中引出。再从侧面小孔引出塑料电源线，接上电源即能靠得住事变。
