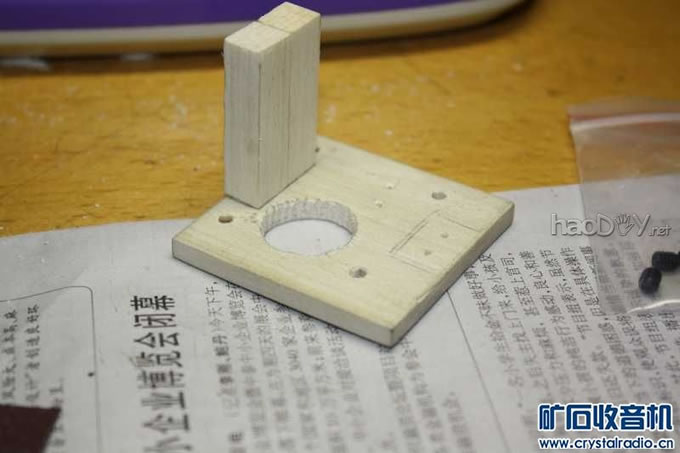

直径10MM空调管，弯成直径1米的大圆，两端串联空气电容（365P*2电容，拆片一半，电容量约90P） 用-5馈线弯成1/5大圆直径的小圆，用芯线匹配方式见下图。 由于属于高Q天线，连接部分应使用大面积接触，其电阻需要尽量降低以提高效率。 PCB使用感光法自制，由于页数比较多，电路图见下压缩包。驻波检测电路没有画，普通驻波表电路即可。 美中不足与改进方法 美中不足很简单朴素，由于使用减速机，有回程差，我使用的电容是收音机用的不可以往一个方向一直转下去，所以程序设计时候调谐是往回转到最小点的，所以自动调谐有一定偏差，在我的硬件平台上表现为10khz左右的偏差（只需在调谐完成后调节电台频率10KHz可谐振） 但并不代表具有普遍性 。 改进方法也很简单，换可以360度旋转的可变电容，修改程序让电机往通一个方向转一圈到调谐位置即可。 由于我手上没有这样的电容，所以无法实现，请包含。 郑重申明： 电路以及单片机BIN见压缩包 电路及MCU固件不得用于商业目的。 大功率发射时谐振状态下线圈具有数千伏高压，注意安全。 测试版本 仅供参考实验使用 由此带来的损失和一切后果本人概不负责。 电容逆时针转到低的位置 需要安装限位开关才可工作 本测试版本 swr门限设置的非常高 计算出的最小点的swr也可能大到损坏设备 仅供实验使用 回程差在我的硬件平台上表现为10khz左右的偏差 但并不代表具有普遍性
