聆听~八款车机尾线接线及个人听音感受小记

时间:2017-05-27 20:16来源:数码之家 作者:admin 点击:
拜国人喜爱大屏导航的福,4S店流出大量原车车机,如今车机已经白菜价,本人前前后后从坛子里入手几十部车机(你没看错,是几十部)。断断续续的将尾线接好,平日里也做了简单的听音比较,趁着假期有空,整理了一下,发个帖子,一是给各位坛友改造尾插做个参考

聆听~八款车机尾线接线及个人听音感受小记



        拜国人喜爱大屏导航的福,4S店流出大量原车车机,如今车机已经白菜价,本人前前后后从坛子里入手几十部车机(你没看错,是几十部)。断断续续的将尾线接好,平日里也做了简单的听音比较,趁着假期有空,整理了一下,发个帖子,一是给各位坛友改造尾插做个参考,二是给准备购买车机的初哥在音质方面提些个人看法,下面进入正题。


        本次介绍的八款车机涵盖日系、韩系、德系、美系;有国产,有进口;生产日期有早有晚,至于听音方面,仅仅是本人个人的听音感觉,非喜请勿拍砖,欢迎探讨。听音选取刘芳《声声醉2》哭砂,该曲配乐有鼓、大提琴,配合刘芳偏清亮的中高音及齿音,能比较全面的评价机器的高低音及解析力表现。本次车机有不带CD机种,只能用收音机粗略评价。

        在尾线接线方面,我基于不拆机、不改动的原则,所有接线采用PCB小板的形式改装,接口板采用统一的DC及插针插座,小板固定采用原机螺丝孔位及原机螺丝,基本做到无损改动,拆掉线束会恢复购买时的原状,你甚至要装回原车都没有任何问题,不改动是最好的改动。

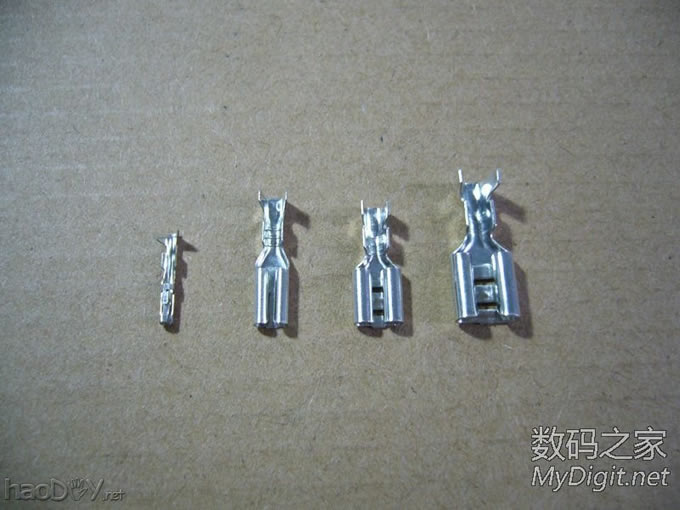

        所有的尾线接线均采用下面4种规格插簧完成,经过多款机器改造,这4种插簧能完成几乎所有机种的主线束改造。
聆听~八款车机尾线接线及个人听音感受小记

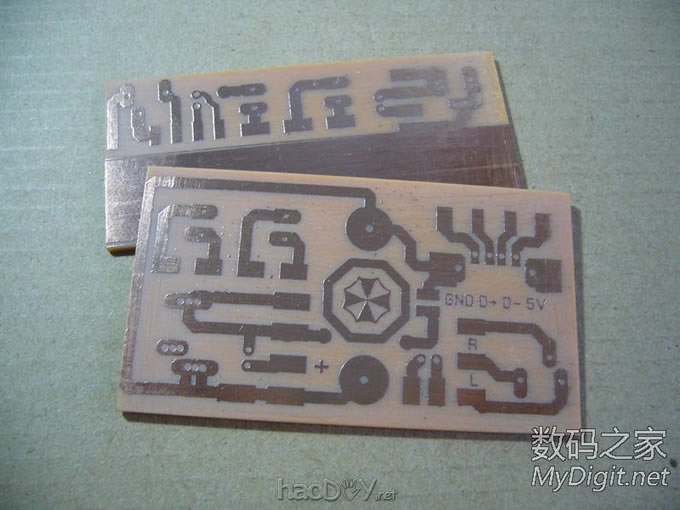

       下图是部分我接线用的PCB,因为这次手头的玻纤板用完,大部分用的是这种酚醛板,这种板质量一般,覆铜不纯,因而制作出来的板子不是很满意,唯一的好处就是易于加工。由于PCB的制作加工坛子里已经多有介绍,这次制板不做详细介绍,所有PCB都是采用热转印腐蚀制板,重点介绍的是尾板安装的位置,以便各位可以参考改造。
聆听~八款车机尾线接线及个人听音感受小记


      好了,下面8款车机依次亮相。

第一款:日产 轩逸

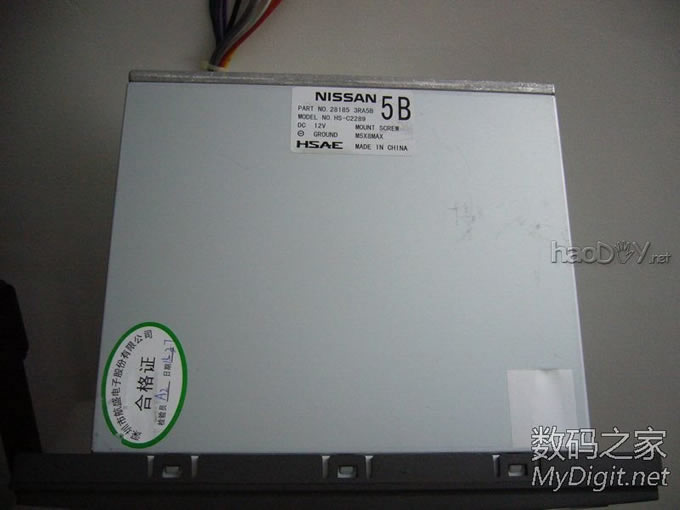

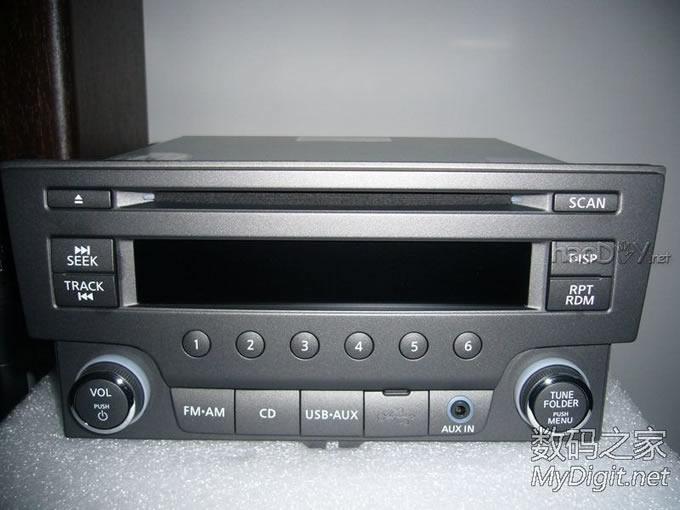

        先看外观和铭牌
聆听~八款车机尾线接线及个人听音感受小记


这款是航盛产,面板带 AUX和USB
聆听~八款车机尾线接线及个人听音感受小记

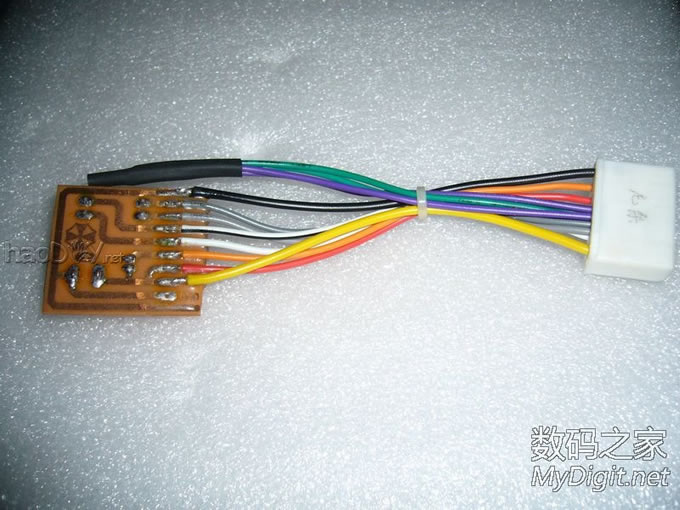

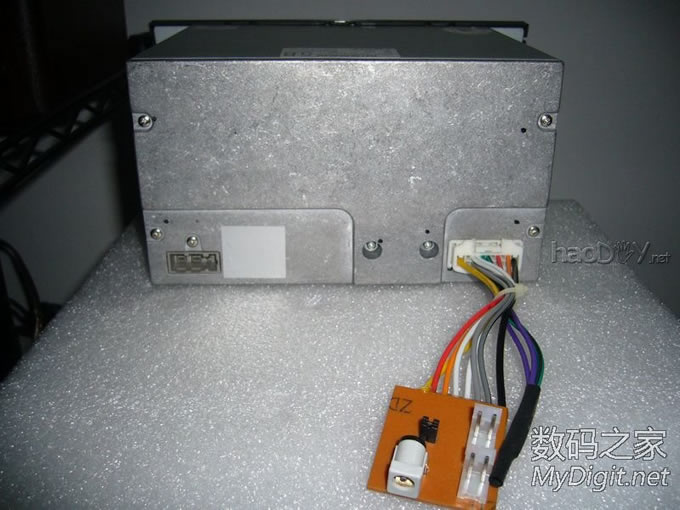

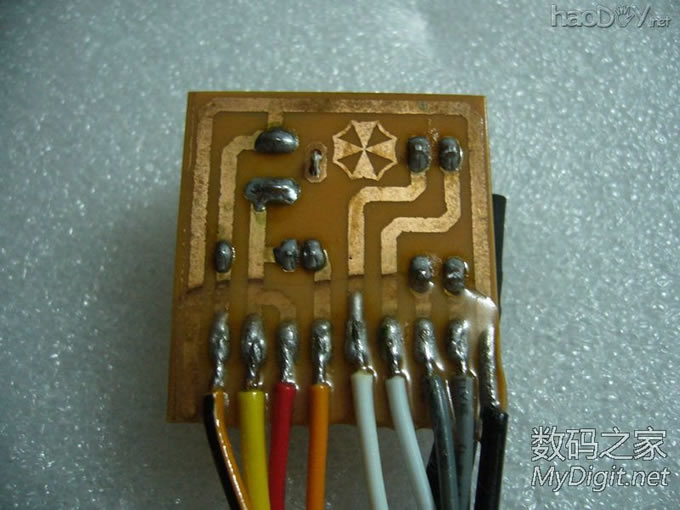

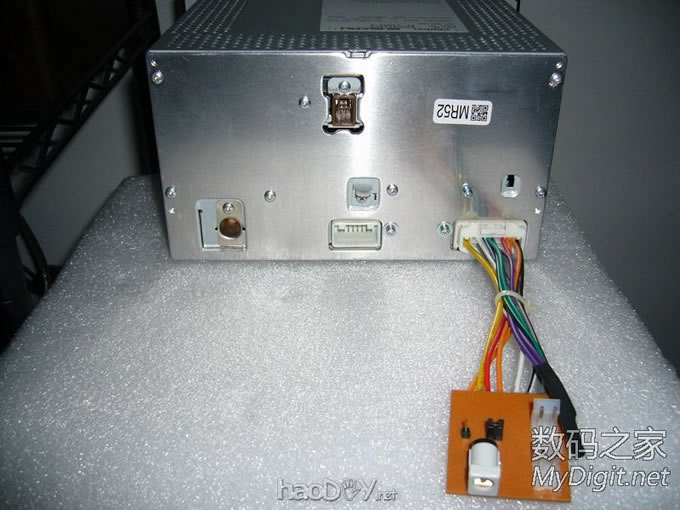

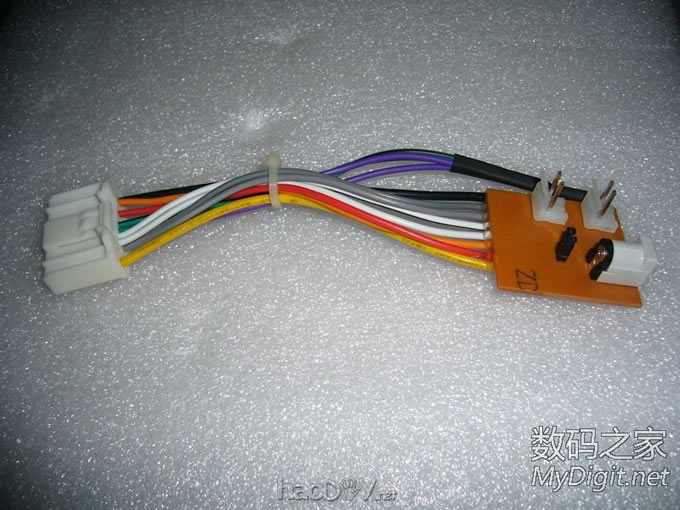

由于这款购买时卖家赠送了尾线,所以直接在成品尾线后接接口PCB,所以没有什么难度,接口PCB仅仅有电源和前置音频输出插口,具体看图
聆听~八款车机尾线接线及个人听音感受小记


聆听~八款车机尾线接线及个人听音感受小记


聆听~八款车机尾线接线及个人听音感受小记

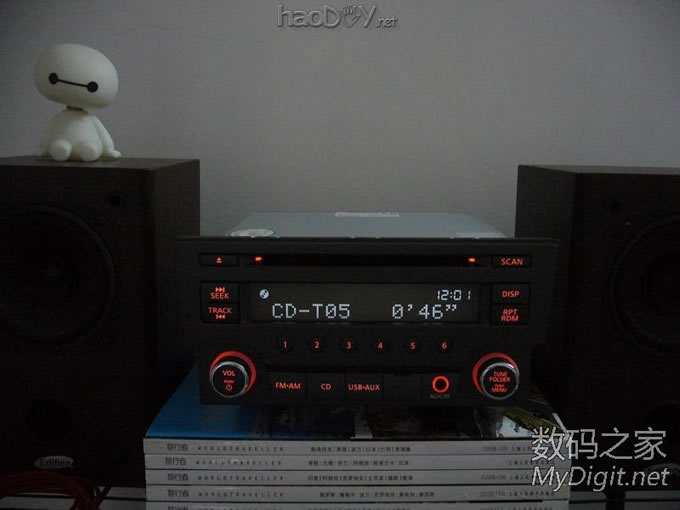

        这是开机亮灯图片,灯光偏红橙光,屏幕反底黑屏白字,整体还是蛮漂亮的
聆听~八款车机尾线接线及个人听音感受小记


改装及听音感受:
        改装——由于卖家赠送了尾线,所以改装没有任何难度,而且该机面板集成AUX和USB,接线很简单。整体改装难度:★
        听音——这款机器出声很清,试听刘芳的哭砂,高音很亮,低频表现不足,声音略微有点吵,耐听度稍低,整体感觉声音好像一杯凉开水,没有太多修饰的地方,但是就是这种无修饰的感觉,使得声音中规中矩,加上方正的外形,倒是很适合放在桌面做电脑功放,做日常放音使用。整体听音感受:★★★


第二款:斯巴鲁 森林人(国产不带蓝牙款)

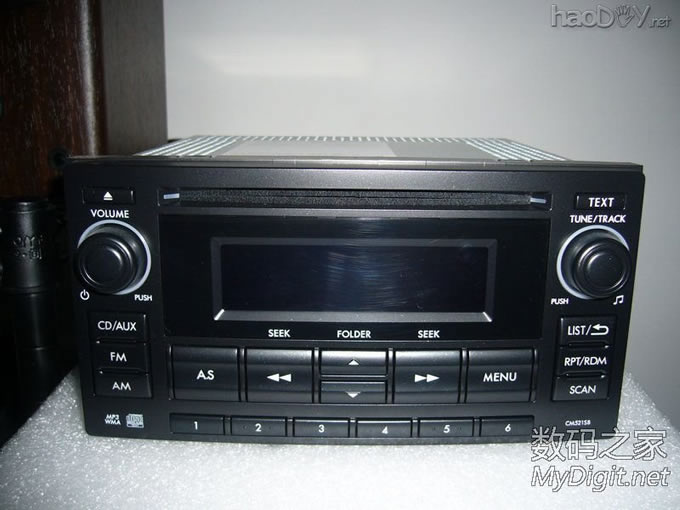

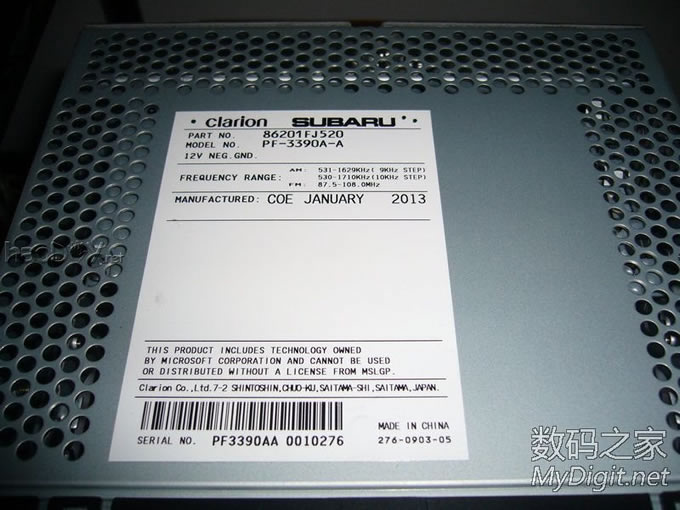

  依旧先是外观及铭牌
聆听~八款车机尾线接线及个人听音感受小记



聆听~八款车机尾线接线及个人听音感受小记

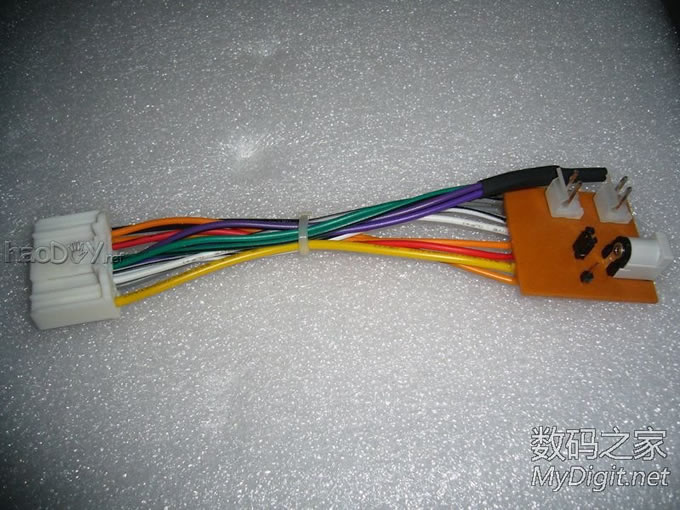

这款车机卖家也是赠送了尾线,而且这款歌乐的森林人尾线和之前的轩逸几乎一样,所以改装的尾线小板也几乎和轩逸一样,看图
聆听~八款车机尾线接线及个人听音感受小记



聆听~八款车机尾线接线及个人听音感受小记



聆听~八款车机尾线接线及个人听音感受小记

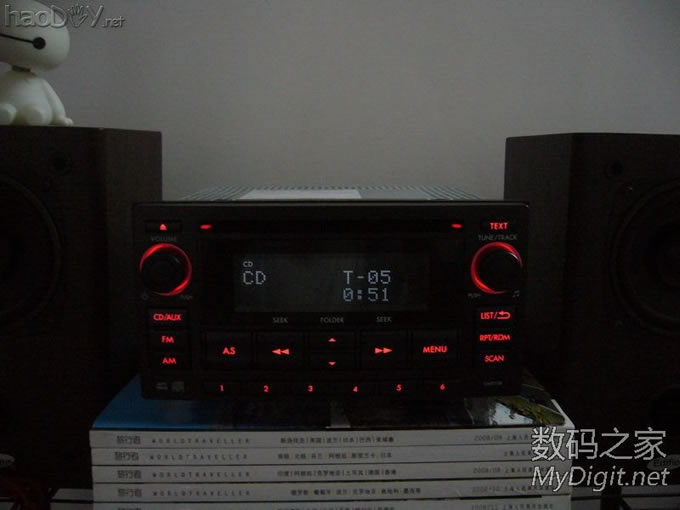

亮机图片,森林人按键背光红色,屏幕和轩逸一样反白黑底白字
聆听~八款车机尾线接线及个人听音感受小记




改装及听音感受:
        改装——由于卖家赠送了尾线,所以改装依旧没有什么难度,但是该机AUX和USB需要另外制作线缆接线,这次没有进行接线。整体改装难度:★★
        听音——这机器一出声就是一个感觉“腻”,而且低音十分的突出,这种低音应该是刻意去提高的,感觉有些不自然。听下一曲哭砂下来,感觉这机器在调音方面应该是刻意加重了低音,这样在整体听音感觉声音有点浑,这使得我必须将音调的低音调低一格(BASS -1)才感觉比较接近原声。由于调音刻意提升的低频,造成该机解析力表现一般,如果轩逸像一杯白开水的话,这款森林人就像一块起司蛋糕,声音略腻,我个人并不是很喜欢。这款机器外形上为2D,适合改装多款车,所以流行度高,但是声音并非如传说中的那么美。由于手边没有泰产带蓝牙款进行对比,泰产版声音不知道如何。整体听音感受:★★★


第三款:本田 锋范

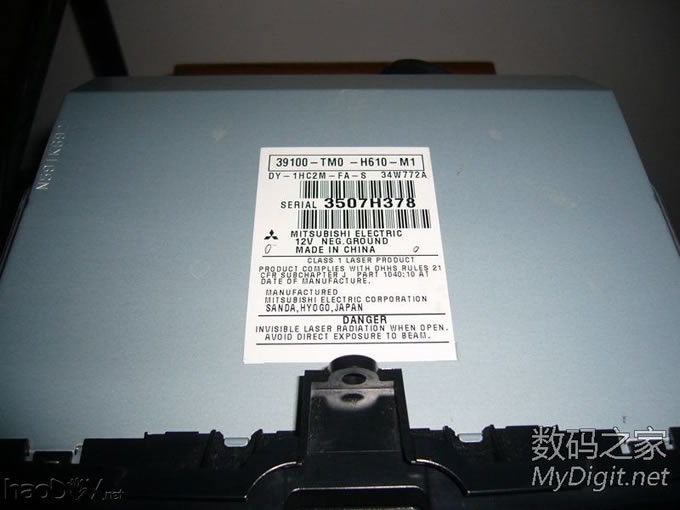

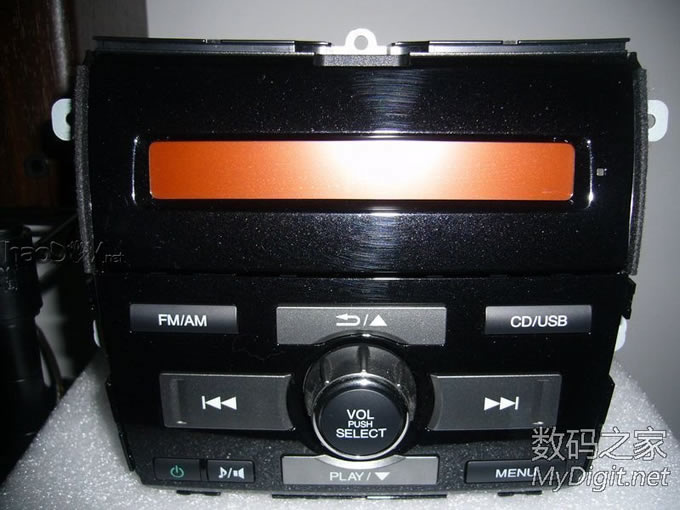

  依旧先是外观及铭牌,这款有带CD款和不带CD款,我都入手了,尾板安装有不同,下面细谈


聆听~八款车机尾线接线及个人听音感受小记


聆听~八款车机尾线接线及个人听音感受小记

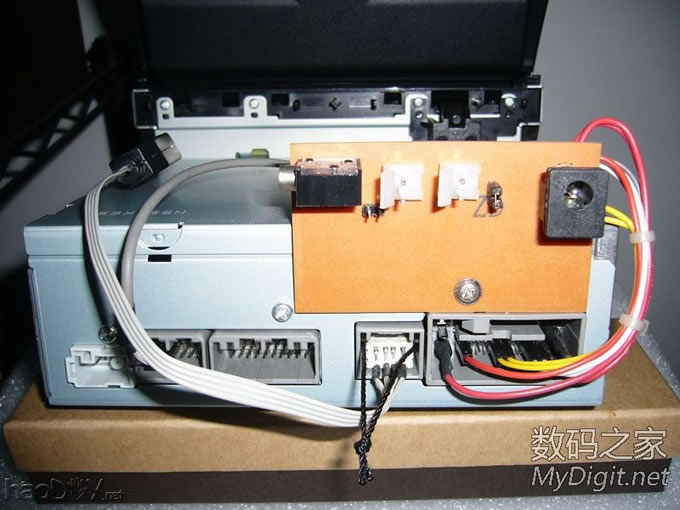

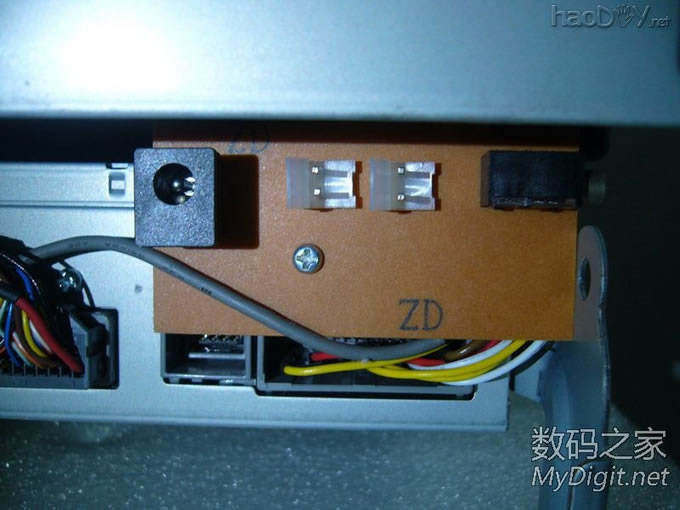

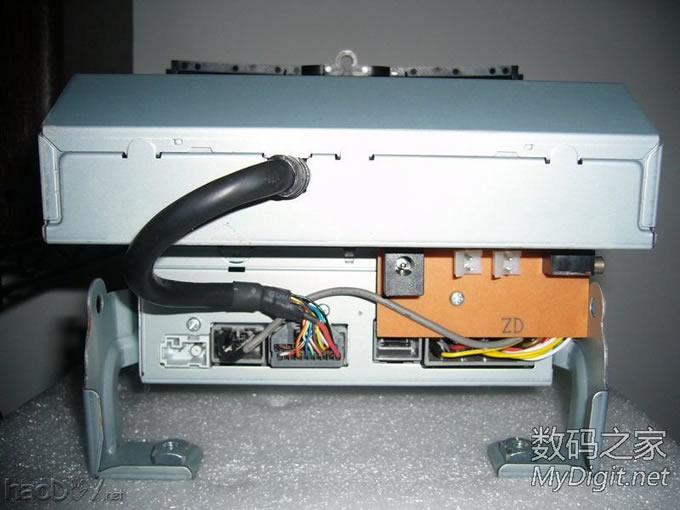

        这是带CD款尾板的安装位置,与主机连接的是一枚铜柱,PCB上沿与CD外壳平齐,起到固定作用,AUX和USB需要从尾部插座接线,尾板集成了AUX,USB是单独接线,USB的线在下面的无CD款中有介绍。

聆听~八款车机尾线接线及个人听音感受小记

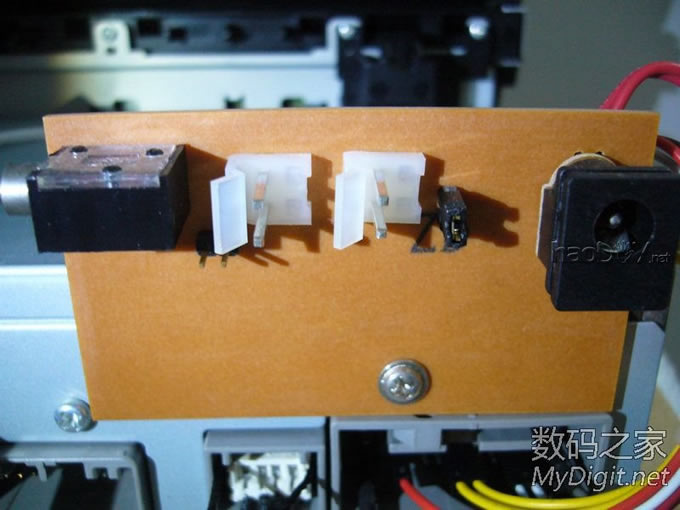

CD款尾板放大图
聆听~八款车机尾线接线及个人听音感受小记


这是无CD款的尾板安装位置图,可以看到上面没有CD机芯部分,尾板尺寸及布局略有不同,USB线插头是用USB座改装,坛子里其他帖子有改装方法,在此不再具体介绍。
聆听~八款车机尾线接线及个人听音感受小记


改装USB线插头插入后不好拔出,想到一个办法:插头上系一根尼龙线,这样只需拉扯尼龙线就可以轻松拔出插头,大家可以试试。
聆听~八款车机尾线接线及个人听音感受小记


无CD款尾板放大图
聆听~八款车机尾线接线及个人听音感受小记

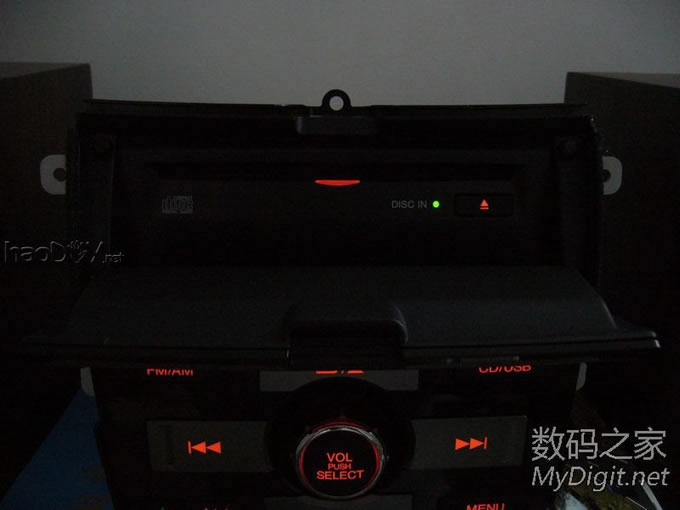

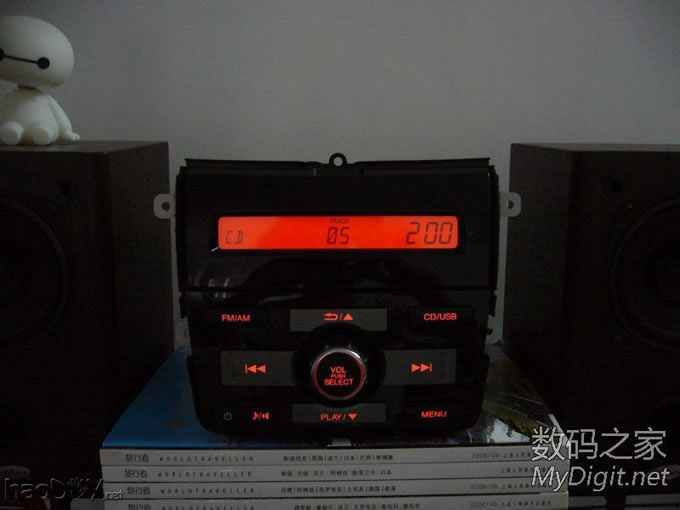

亮机图片,这款机器设计比较特殊,需要将上部的屏幕向下掰,才是CD仓。
聆听~八款车机尾线接线及个人听音感受小记


灯光整体是橘红色灯光,暖暖的,很漂亮。
聆听~八款车机尾线接线及个人听音感受小记

改装及听音感受:
        改装——这款机器所有接线由尾部插座输出,而且USB插座为非标设计,尾板安装的位置也比较难选择。整体改装难度:★★
        听音——锋范这款车机是这次8款车机中外形最为小巧的,而声音呢,感觉就是不够大气,有点输出功率不足的味道,像小家碧玉。开大音量,声音是大,但是力度不够,高低音延展不足,声音也没有太多的修饰。作为一款三菱代工的机器,这样的声音使我感觉略微有点失望。整体听音感受:★★☆




第四款:富士通天 大屏机

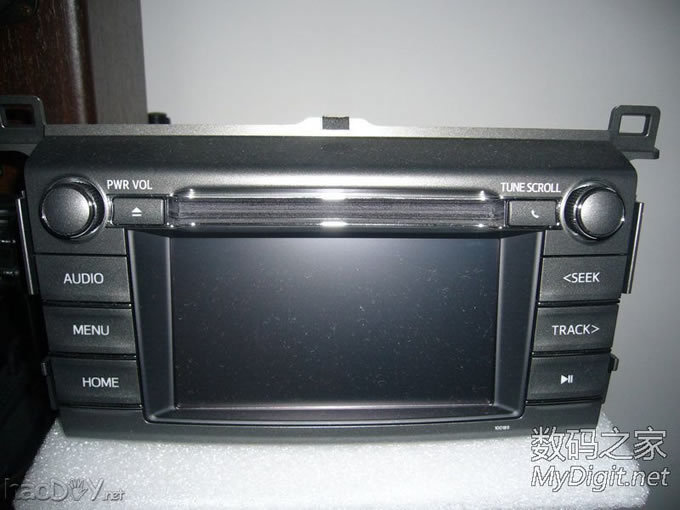

  依旧先是外观及铭牌,这是本次小记的两款大屏机的其中一款,坛中应该有很多朋友拥有,也是比较有代表性的富士通天机型。这款是带CD的,不是不带CD的8寸大屏机。
聆听~八款车机尾线接线及个人听音感受小记

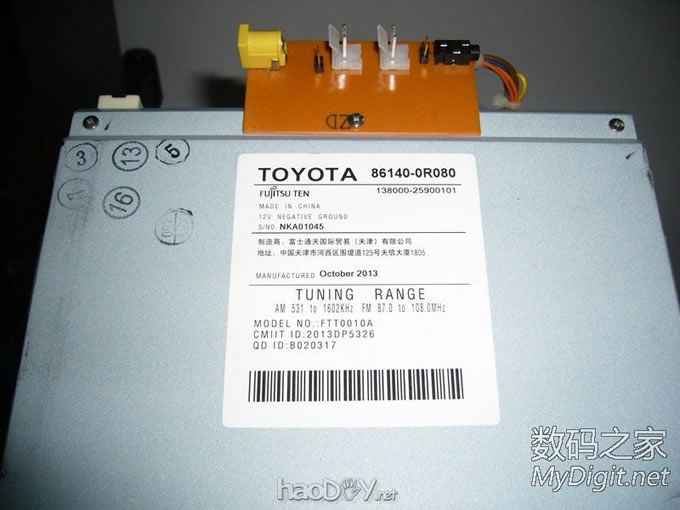

富士通天代工铭牌
聆听~八款车机尾线接线及个人听音感受小记

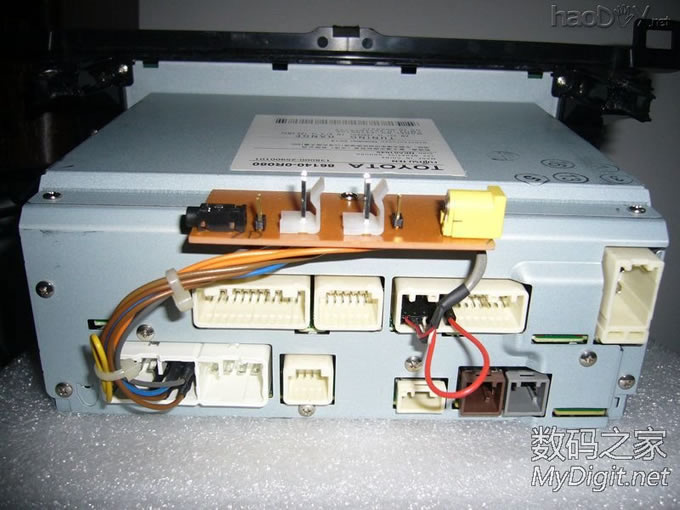

这款机器四周都几乎密封,导致改装尾板的安装位置很难找,最后只有在这个位置安装,而且只能上一颗螺丝,依靠PCB与外壳平齐来固定,有一定的难度。而且这款机器所有功能接口均在尾部插座中,所有功能几乎都有接线才能实现,最麻烦的是USB采用了非标接口,由于时间关系,本次USB接口线没有介绍,待以后再另开贴。
聆听~八款车机尾线接线及个人听音感受小记



这是尾板放大图,只做了AUX,预留了视频接口,但是没接,我基本不会用到,USB会采用单独接线实现(在此不表)。
