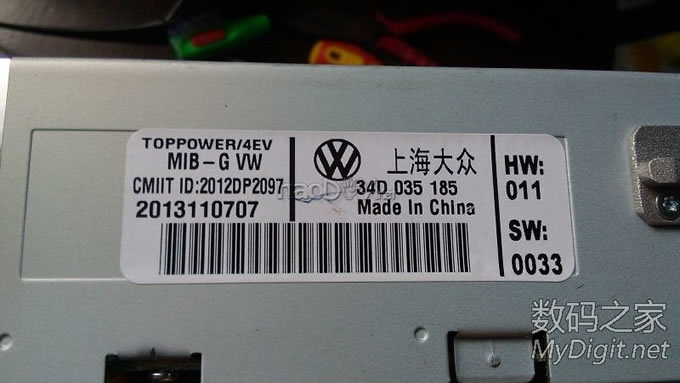

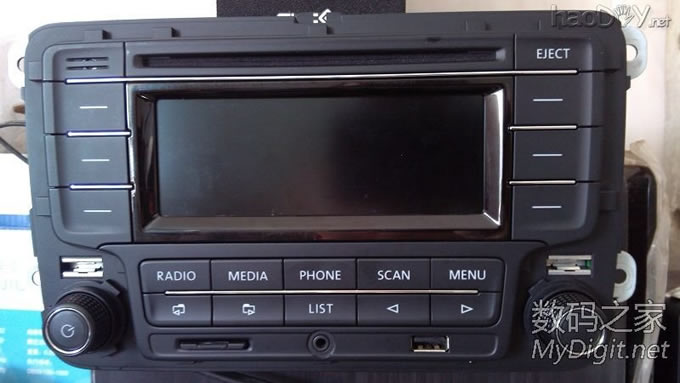

前几天入了台车机，途观全新拆机，百度一下好像是RCN210的升级版， 带AUX/SD/USB，接喇叭听还可以，就是有一小时关机，按键灯不亮，蓝牙不能用的问题，那个CAN解码器贵死了，就自己倒腾了一下，自动关机不想改，把灯搞亮了，就是蓝牙折腾好久，好多芯片根本查不到资料，太累放弃了。 上图

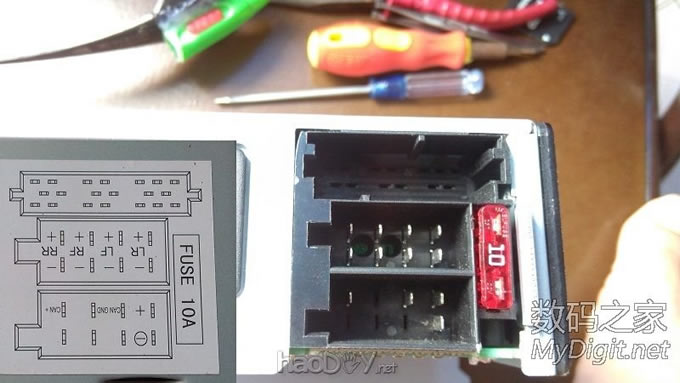

后面接线只有CAN的插头，没有ACC，看来是用CAN信号来控制ACC，可惜后面找不到在哪控制的。

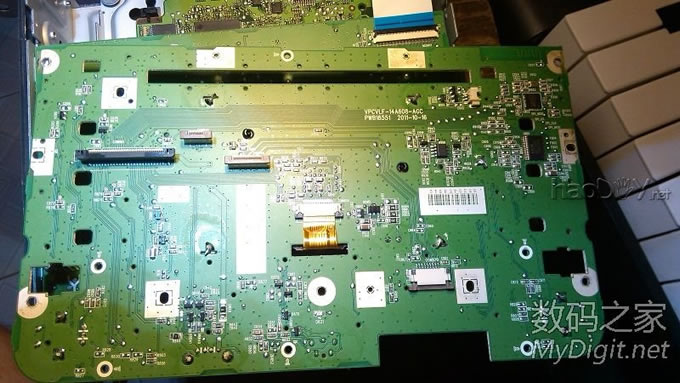

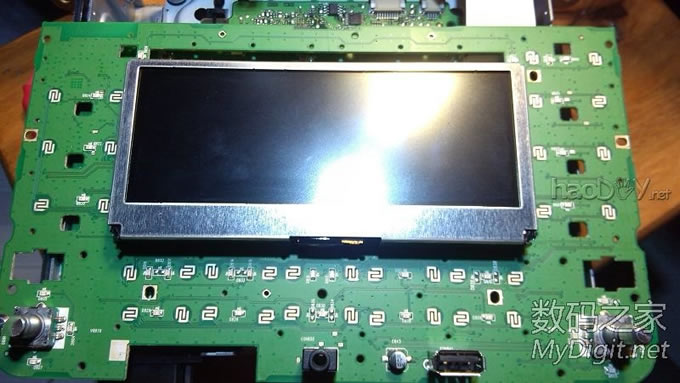

面板背面

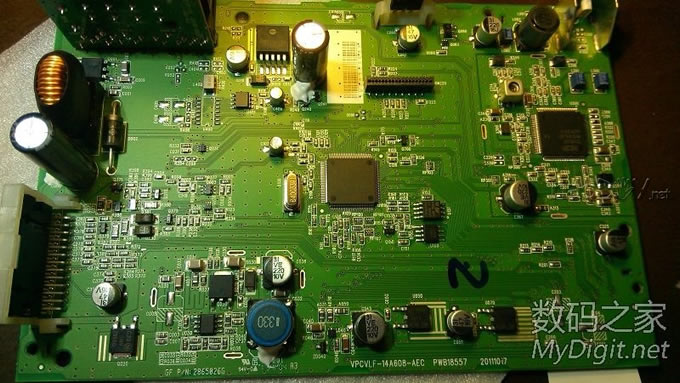

控制板，只有2个电解电容，这个板好不好啊？我看好多车机都电容林立

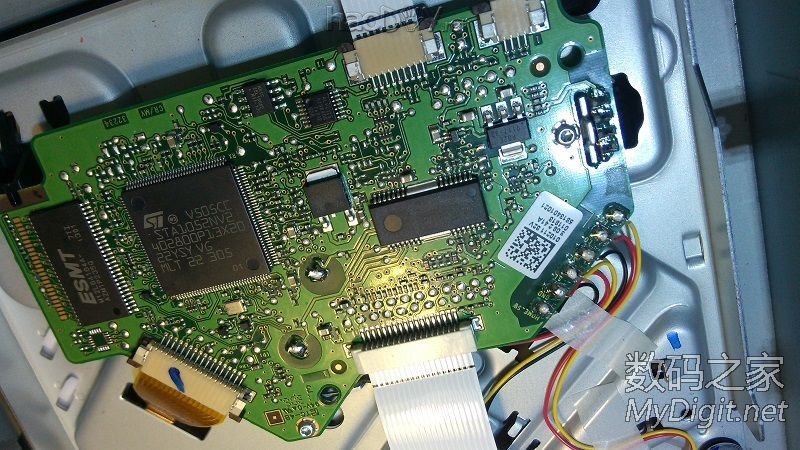

CD机芯

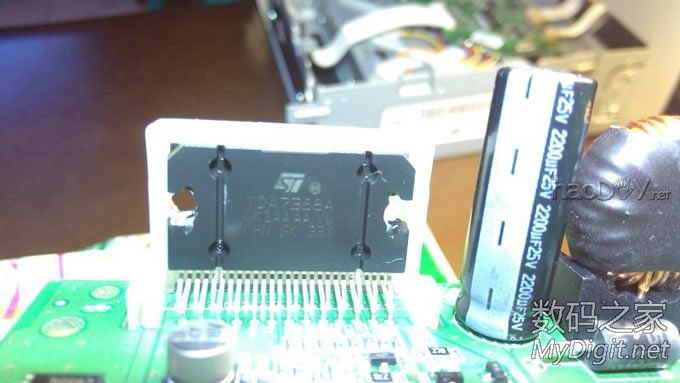

功放芯片是TDA7388a

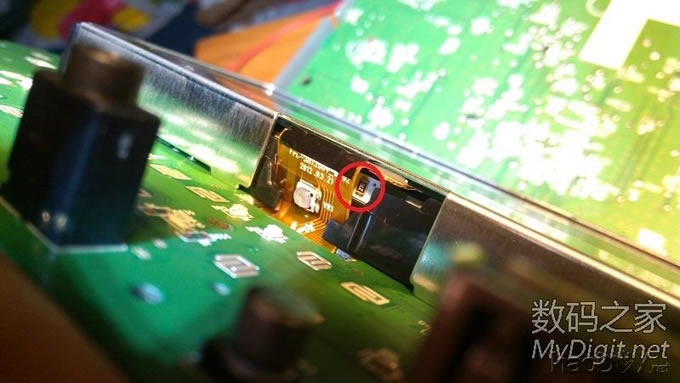

屏幕背光好像是led灯带，这也行？

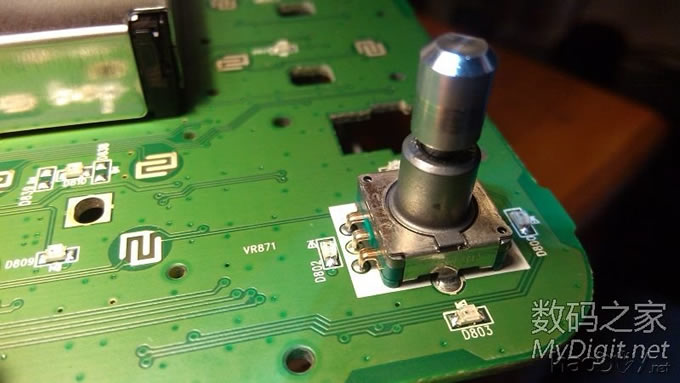

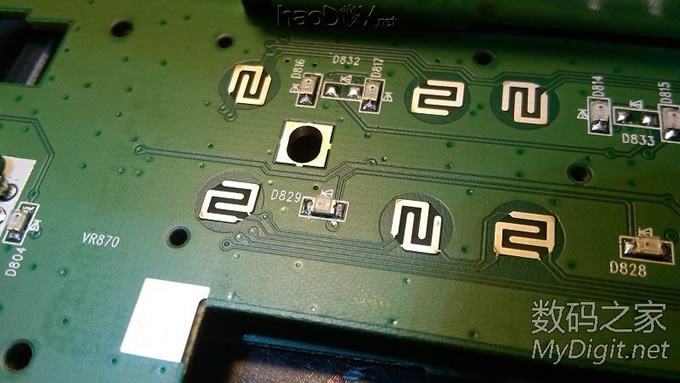

面板led灯，从这些灯找按键灯的供电端，还比较好找，灯基本都是2灯一电阻多路并联，找并联点就能找到，爱折腾的换led的颜色也很easy

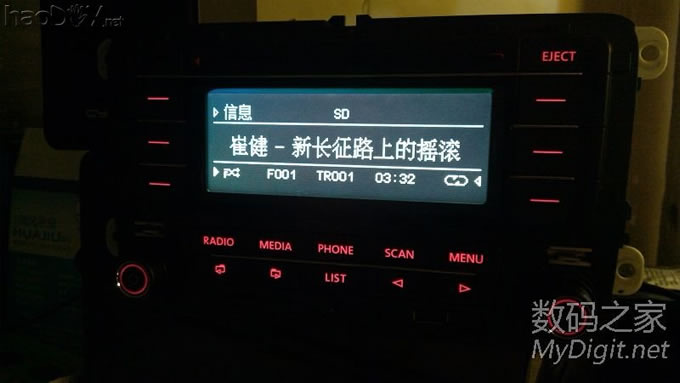

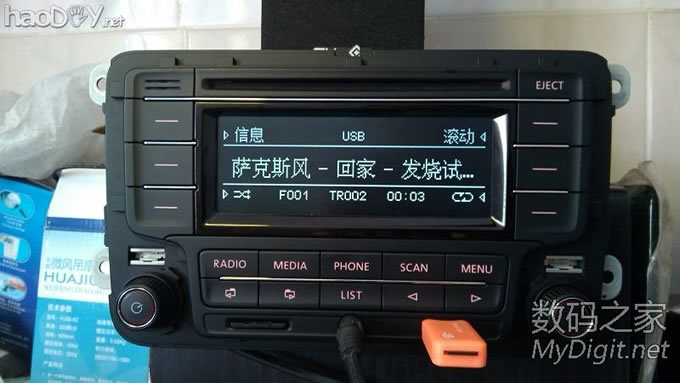

改好灯的效果，晚上好看
白天
这个芯片型号是TJA1042，经百度是高速CAN收发器，不知其怎么输出，是模拟量就好改蓝牙了吧？不过我测过通电后蓝牙芯片一个GND引脚旁边的可疑供电脚，有3伏电压，好像蓝牙模块是有供电的，但就是不能用，提示“请先点火”，蓝牙IC是CSR63B23，查不到任何资料，不明就里。

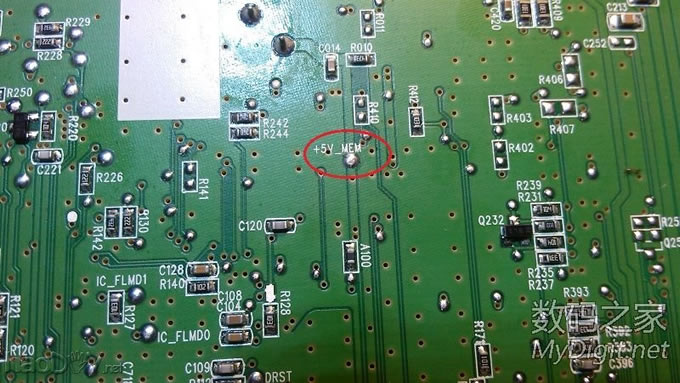

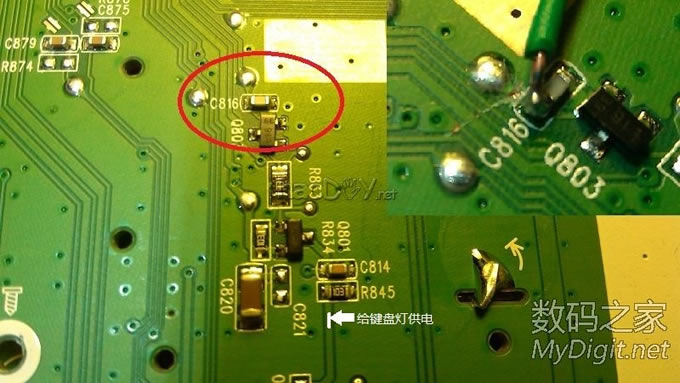

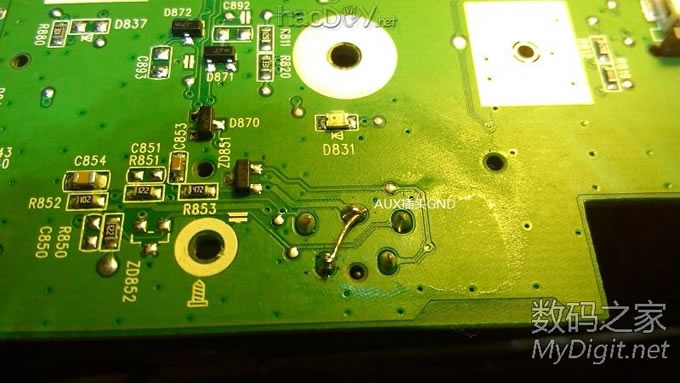

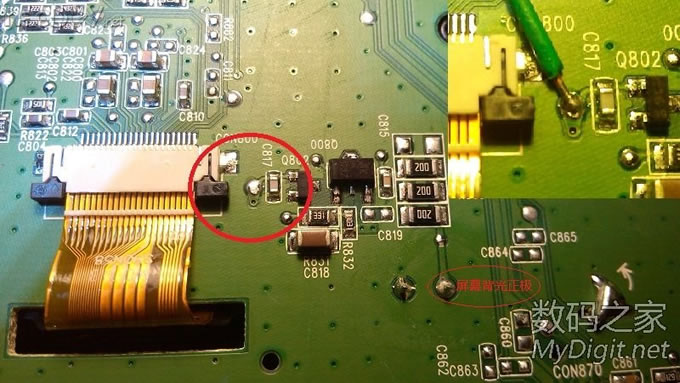

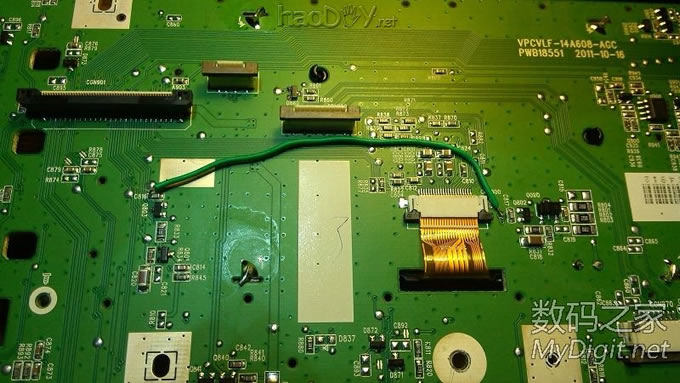

待续 改键盘灯，先用万用表找灯的供电端，最后找到在R845，再网上找确定在C816，看中间有2个三端稳压管，把C816和测量点之间切断，手抖划大了，C816飞线到屏背光供电。  屏背光供电好找，屏线周围找类似三端稳压管的元件，这板基本都是贴片，诺大2个直立元件焊点，应该就是背光灯带的引脚，图中C817就是屏背光供电的地方，刚才按键灯的飞线接到这。这两电容编号还挨着，不知道蓝牙的供电是不是也有挨着编号的电容。  连起来就OK了，一通电按键灯就亮  这车机控制板上面标有+5V_MEM，感觉就是改记忆的点，因为车机待机时也有5伏电压，百度后了解只要有3～5伏电压就能实现断电记忆，找块手机电池，要带保护板那种，正极串900欧电阻接到+5v，负极接地，效果很好，车机开时，测得有0.9ma的充电电流，车机断电后，电池放电电流是0.3ma，电池1400mAh，可以用到猴年马月了，而且开着还充电，后悔用这么好的新电池了。  双面胶贴在这个地方，不碍事，热熔胶绝缘一下，恩，不错，效果很好，第二天开机设置也还在。  还有一个就是AUX插电脑有电流声，插手机有时候也有，百度应该是公地的问题，想了想，拖一条共地线很麻烦，象手机也没接地点，于是就把AUX的GND和板GND接上，结果电流声没了，而且好像也没不良后果，不知道会不会有问题？  (责任编辑：admin) |
