教你DIY一个很酷的智能变色杯垫。
“葡萄琼浆夜光杯”,诗中的夜光杯诚然不轻易获得。有宽大DIYer的全力,DIY出一款同样意境的杯子不算难事。
在20摄氏度以下,发出冷色调的光,在28摄氏度以上,发出暖色调的光。而当没有杯子搁在上面(在室温20至28摄氏度之间)时,它将会自动封锁。

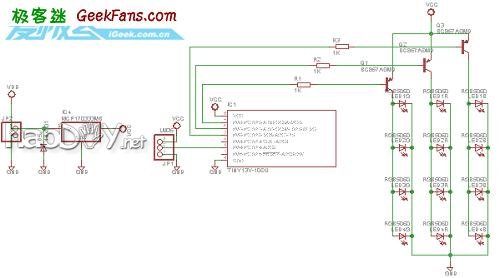

看上很奇奥吧,道理却挺简朴的。它的首要道理就是依赖温度传感器LM35收罗杯子温度数据,然后通过ATtiny13V-10PU这个MCU计较出对应的颜色后,以PWM方法调制彩色LED,节制它变色。【点击这里 得到PCB板、电路图、源代码具体资料】

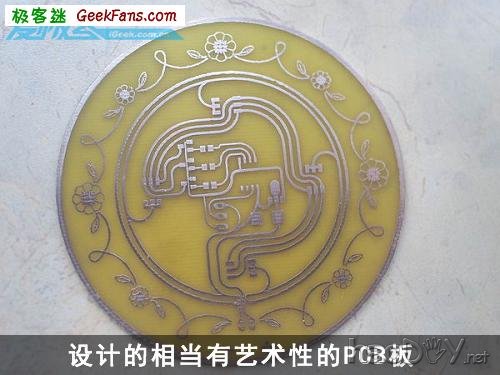

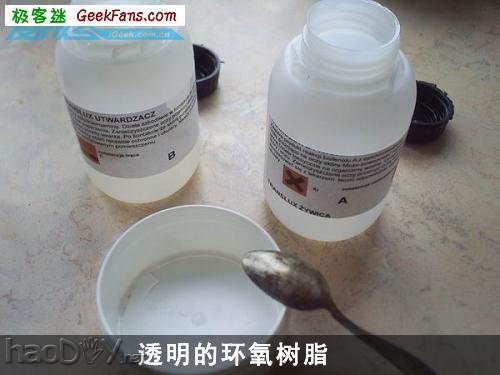

除了PCB板和LED灯这样的电子元件,首要必要环氧树脂和一个差不多巨细的杯垫外形的容器。

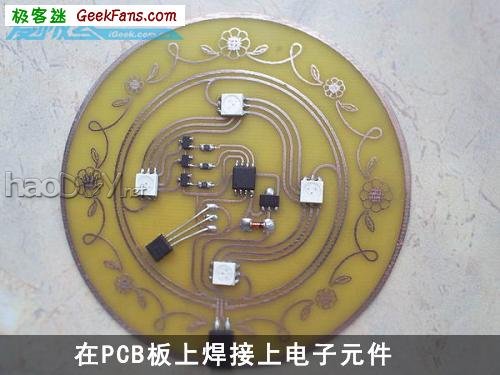

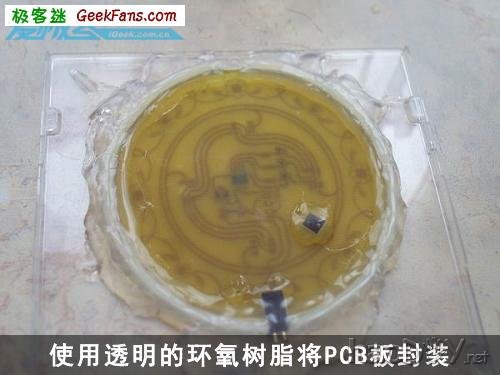

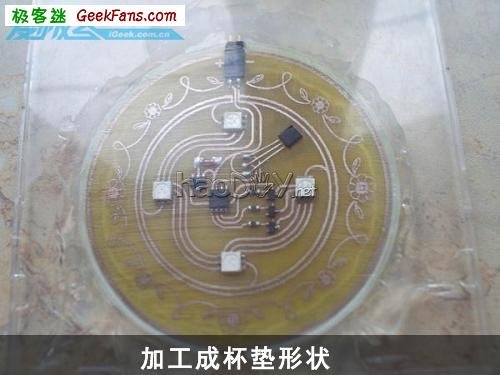

焊接上元件往后,行使透明的环氧树脂将PCB板封装起来,然后加工成杯垫状。

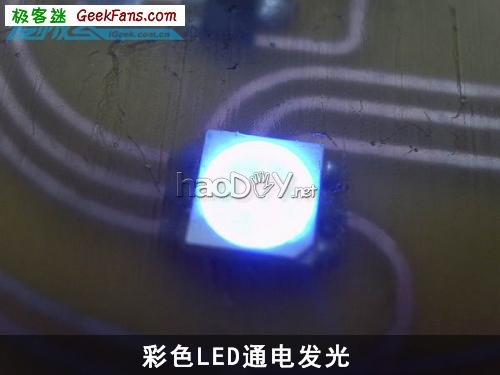

可变色的LED灯,在树脂模具中,光泽显得不是那么的刺目。

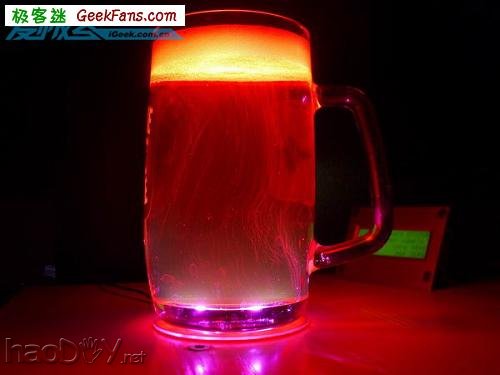

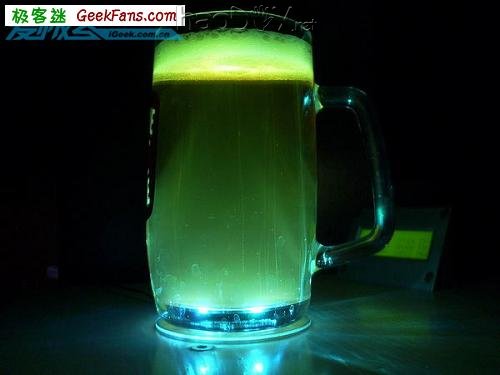

最后放上一杯啤酒,结果相等的浪漫啊。 (责任编辑:admin) |
