科技小制作-自制发电机的科技小制作

时间:2017-06-01 16:06来源:本站 作者:haodiy 点击:
自制发电机的科技小制作有很多,这里介绍一个家庭常见材料制作发电机的科技小制作过程。 使用的材料有:1块木板做底座;漆包线绕500匝做线圈,一共缠5个;发光二极

  自制发电机的科技小制作有很多,这里介绍一个家庭常见材料制作发电机的科技小制作过程。

科技小制作-自制发电机的科技小制作

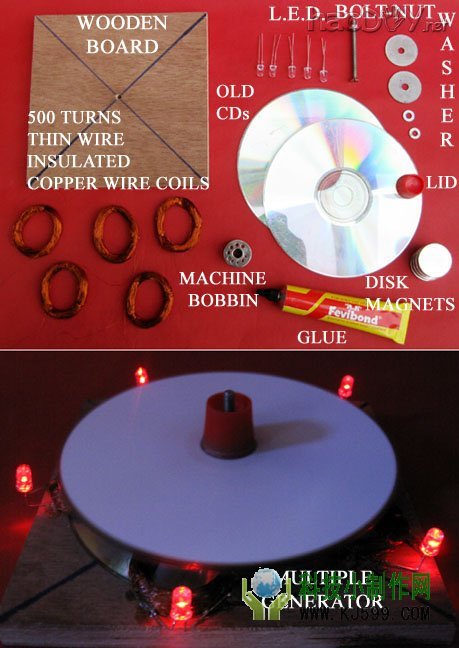

  使用的材料有:1块木板做底座;漆包线绕500匝做线圈,一共缠5个;发光二极管(LED)5个;螺栓、螺母以及金属垫片;2张旧光盘;1个瓶盖做旋钮;5个高强度磁铁的磁片;万能胶;缝纫机上用的线车;

  上图下半部分就是这个自制组合发电机的效果,用力转动旋钮,5个发光二极管一齐发光。

科技小制作-自制发电机的科技小制作

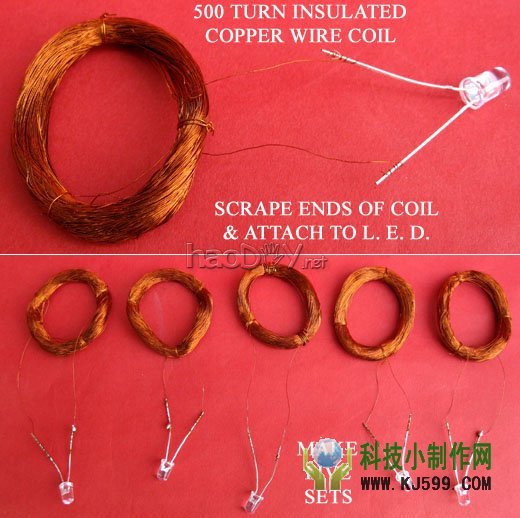

  这是线圈的细节。漆包线绕500圈,两端线头的绝缘漆刮掉,分别与发光二极管的两个管脚联接,一共要做5套。

科技小制作-自制发电机的科技小制作

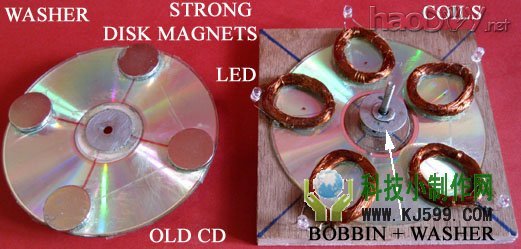

  这是发电机的转子和定子的细节。左面一张光盘上用万能胶粘了4片磁铁片,正中心粘了一个大的金属垫片,不用说,垫片中心的小孔是穿转轴的地方,这是转子。

  定子是另一张光盘,固定在木板底座上。上面等间距地粘了5套线圈加发光二极管。木板正中钻孔,穿过一根螺栓。螺栓固定在木板上,螺栓上先安置一个缝纫机上的绕线车,上面再叠加一大一小两个个金属垫片。

科技小制作-自制发电机的科技小制作

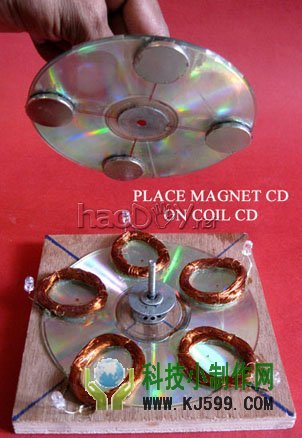

  把转子穿在螺栓上。因为转子与定子之间隔着缝纫机线车与垫片,所以转子可以自由转动。当然定子是粘在木板上的,不能动。

科技小制作-自制发电机的科技小制作

  快速转动转子光盘上用瓶盖做的旋钮,转子在惯性的作用下持续转动,上面粘的4个磁片不断改变与定子上的漆包线圈之间的相对位置,每个线圈内的磁通量都在不停地变化,产生感生电流和电压。当感生电流与电压达到一定值之后,发光二极管被驱动,开始发光,这个自制的组合发电机开始工作了!

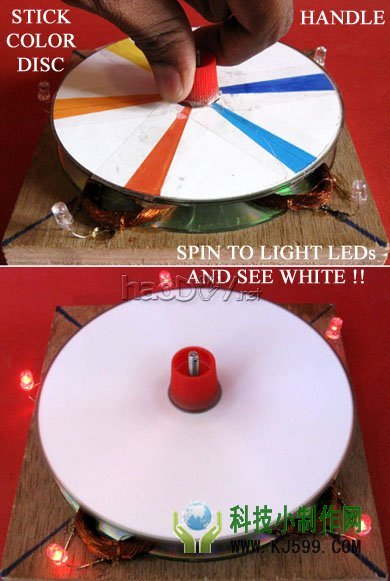

  转子光盘背面绘制一些彩色图案,这样转动起来之后更加美观。

科技小制作-自制发电机的科技小制作

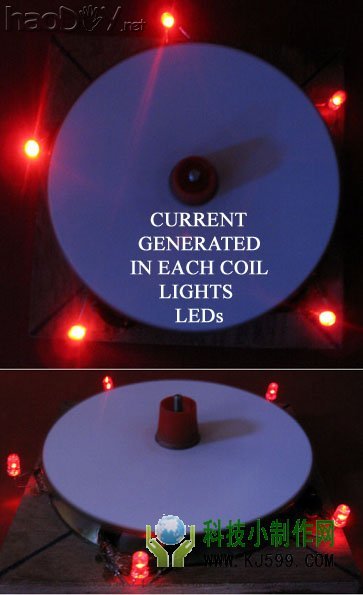

  晚上启动自制的发电机,5个二极管一齐发光,效果很绚丽。
