(825.63 KB, 下载次数: 8)
可以用漂移法来对极轴了，今后这个装置可用于摄影。
-
-
采用快接装置，换上液压云台，可用于目视，试过几次，80倍下可以半小时不脱靶。 ... ...
终极版完工！ 较之前的设计有两项改进：一是电驱换上了42步进减速电机（减速比51:1）和专用的控制器，控制器有转速指示，调到合适的速度后记住参数即可；电源为充电宝，用升压线将电压升至12伏，动力充足。二是底座的仰角调节加上锁紧装置，对好极轴后用螺母锁紧，可防止滑动。
下一步计划对8SE的脚架进行改造，让本赤道仪也能共用这个脚架。最后就是开始练习精对极轴和摄影了！
|
-
-

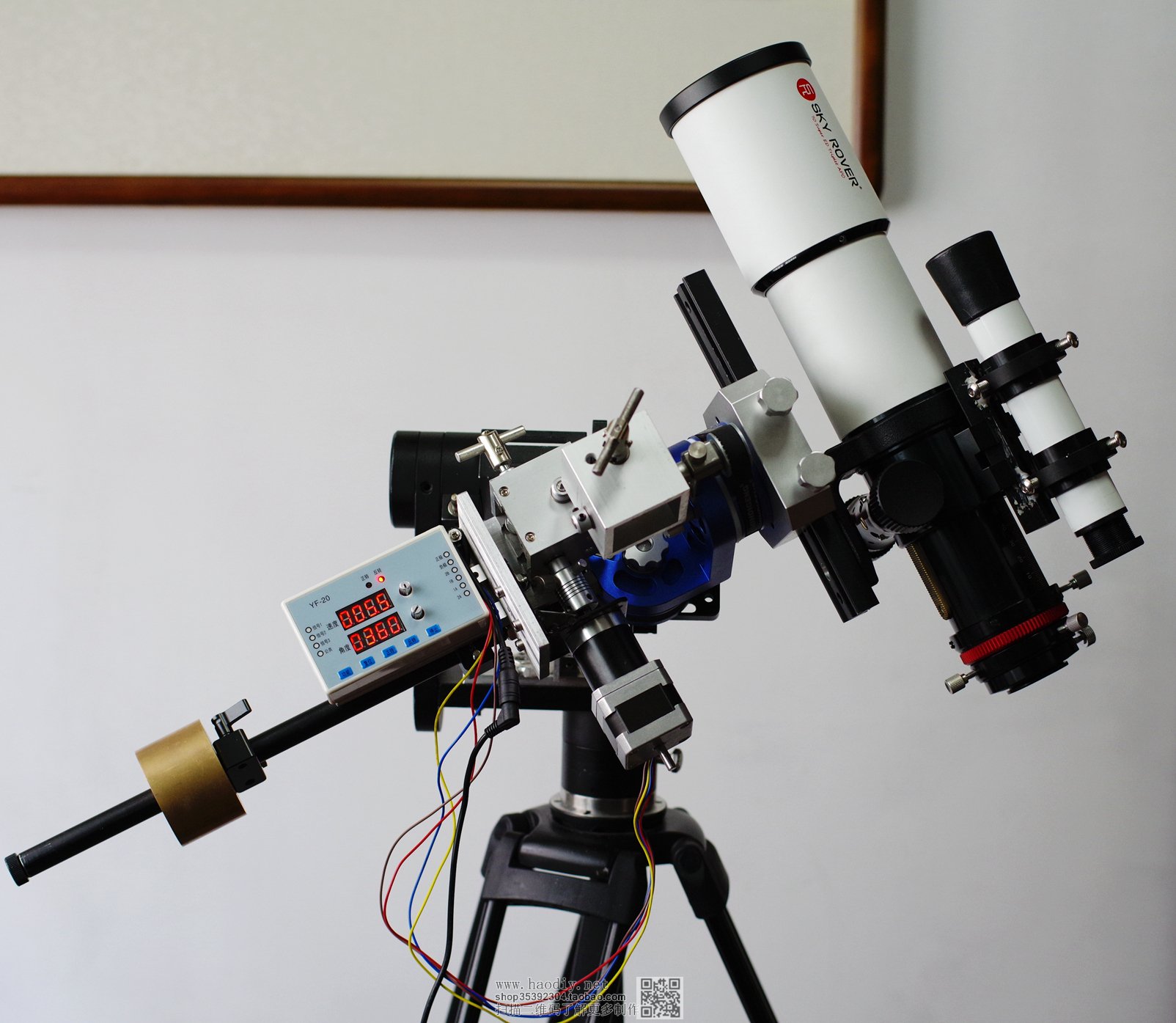

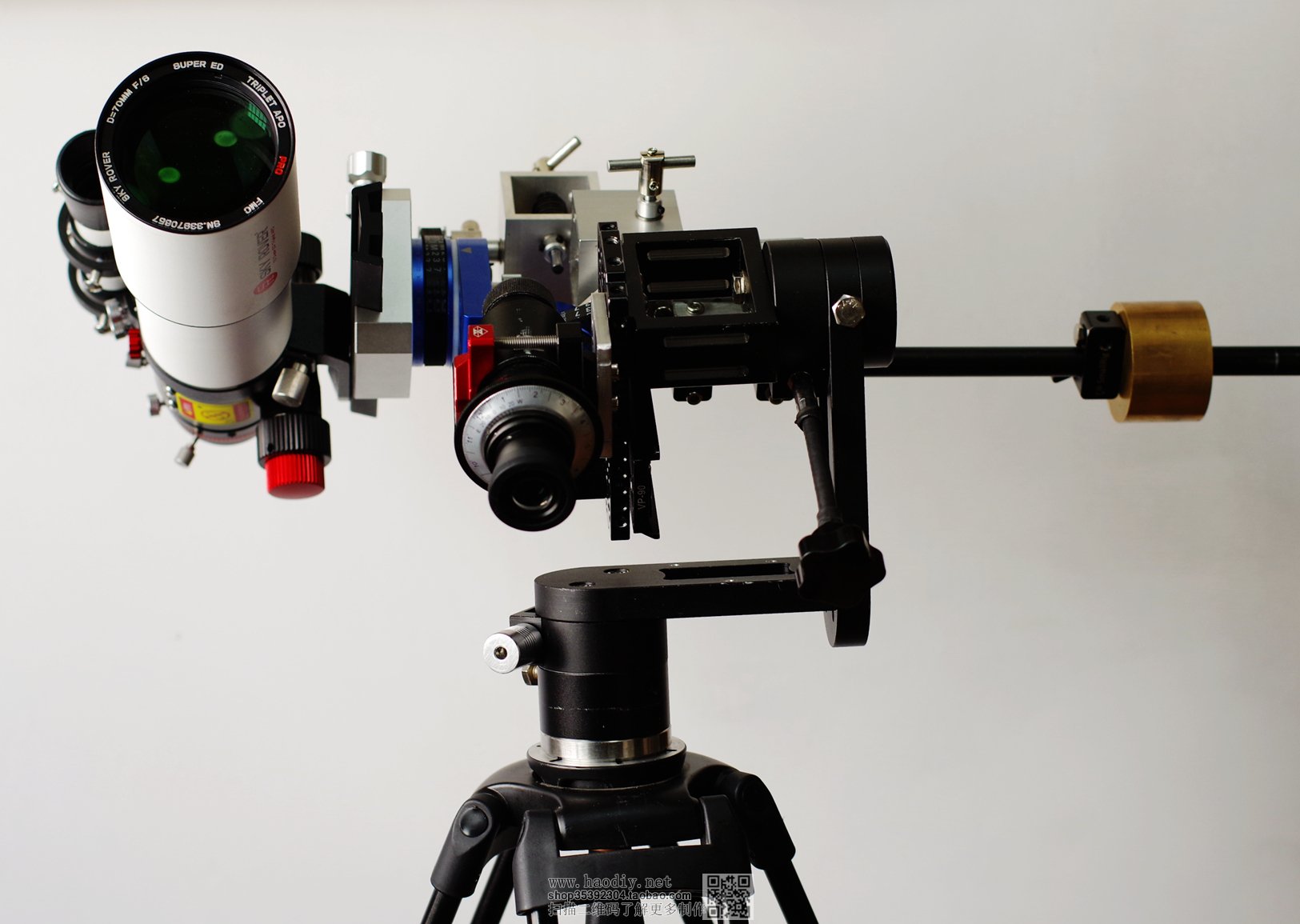

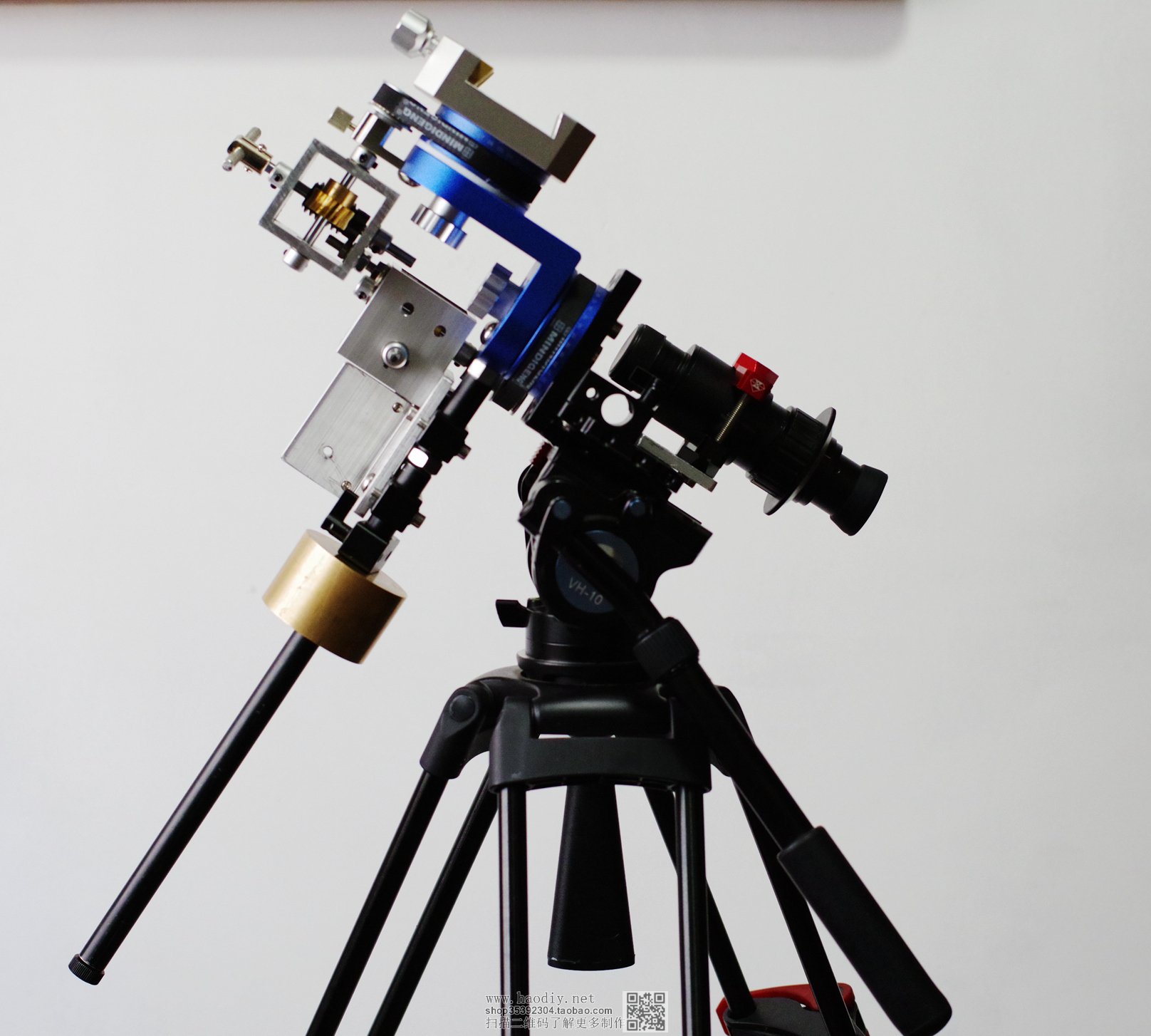

终极版自制赤道仪。
-
-

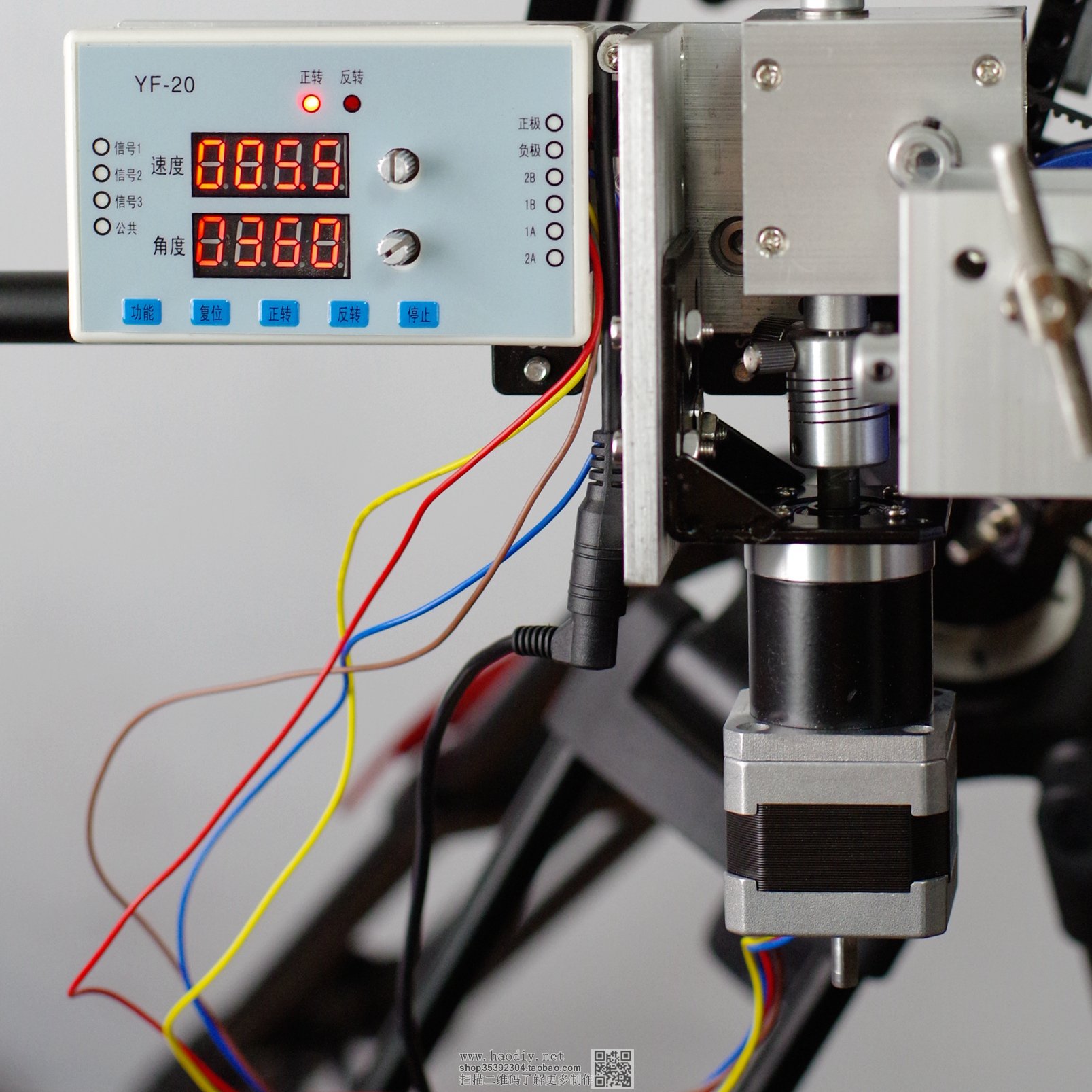

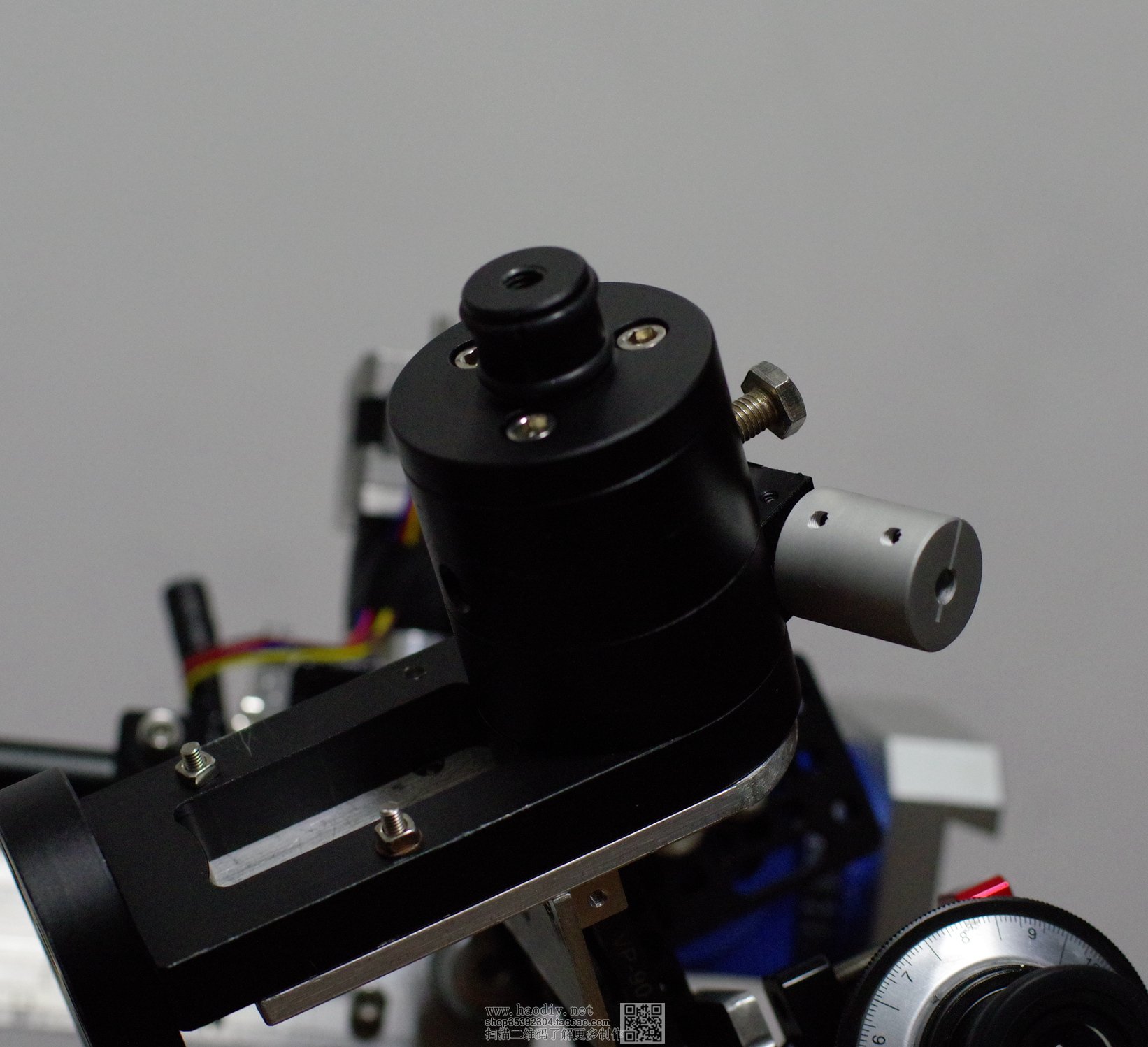

电跟。电机为42步进减速电机，控制器可调速及正反转。
-
-

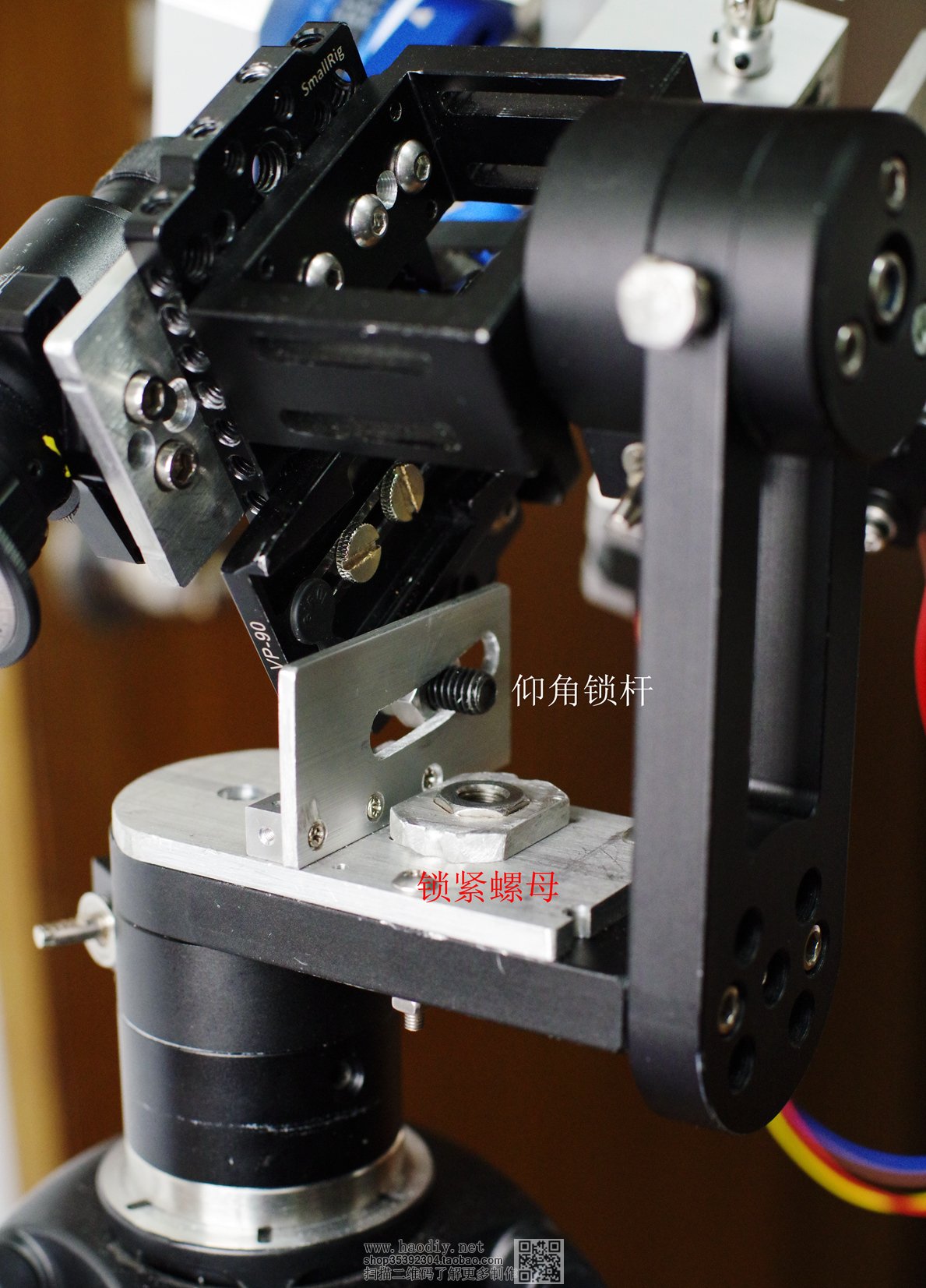

底座仰角锁紧装置。做这个花了我一天的时间。
-
-

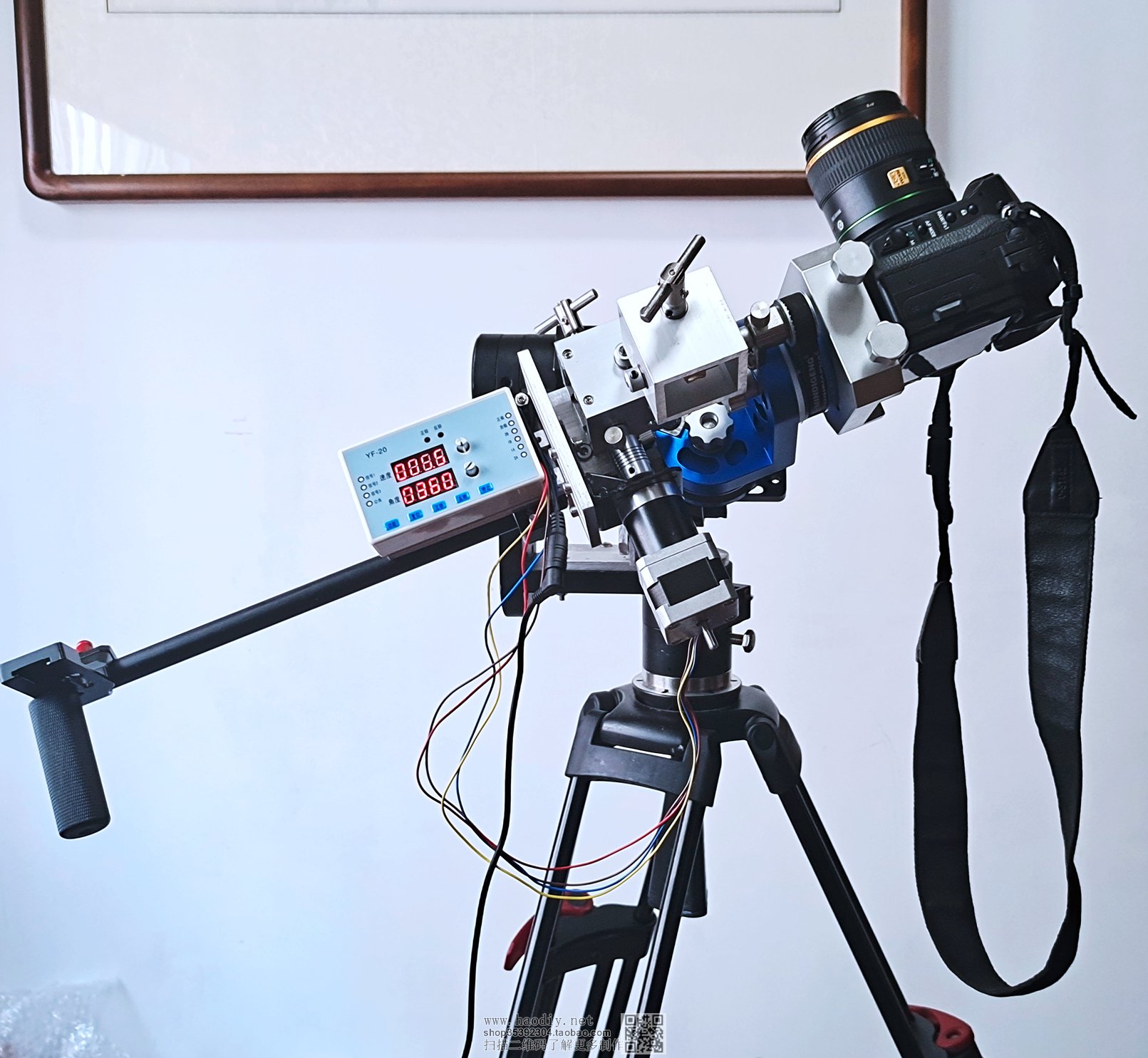

步进电机、控制器等可减少平衡配重。70APO用一个1公斤的重锤即可，单反相机随便挂个2-300克的重物就可以保 ...
器材党就是用于折腾器材的兴趣、时间和精力比看星星多

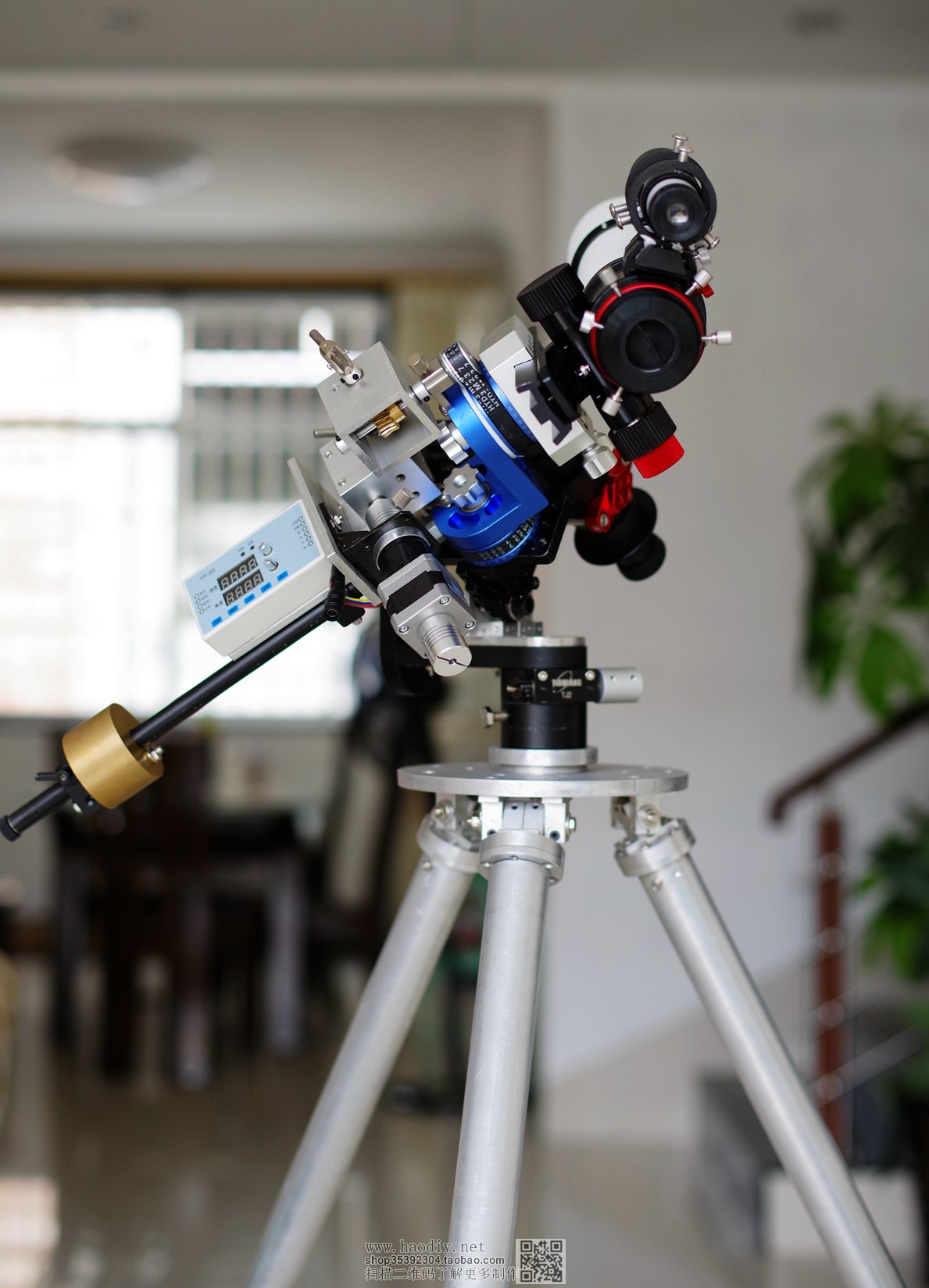

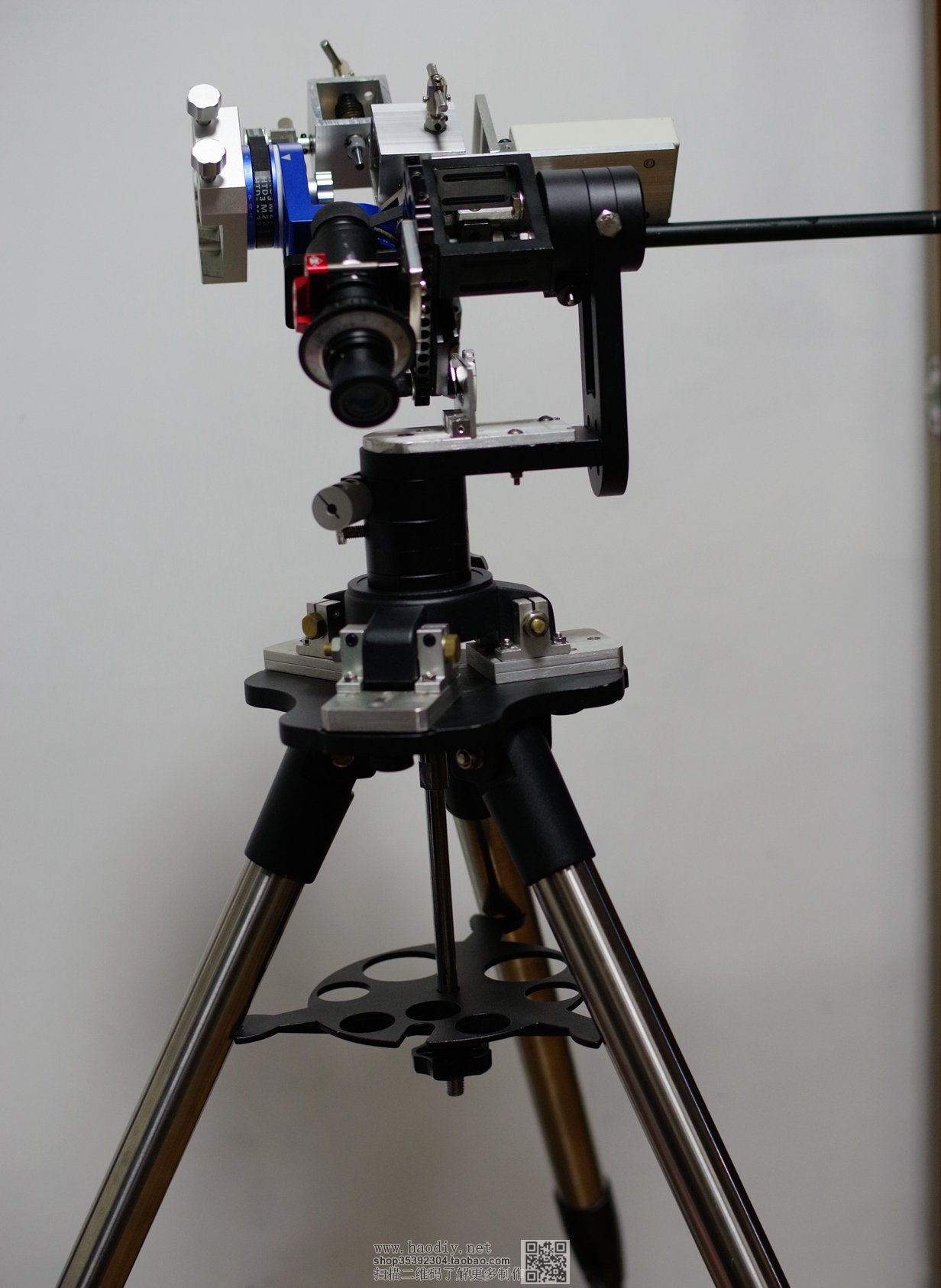

花了整整一天时间做了个转接架，将新赤道仪转移到了8SE的脚架上，感觉稳固和顺眼了很多！ |
-
-
-
-

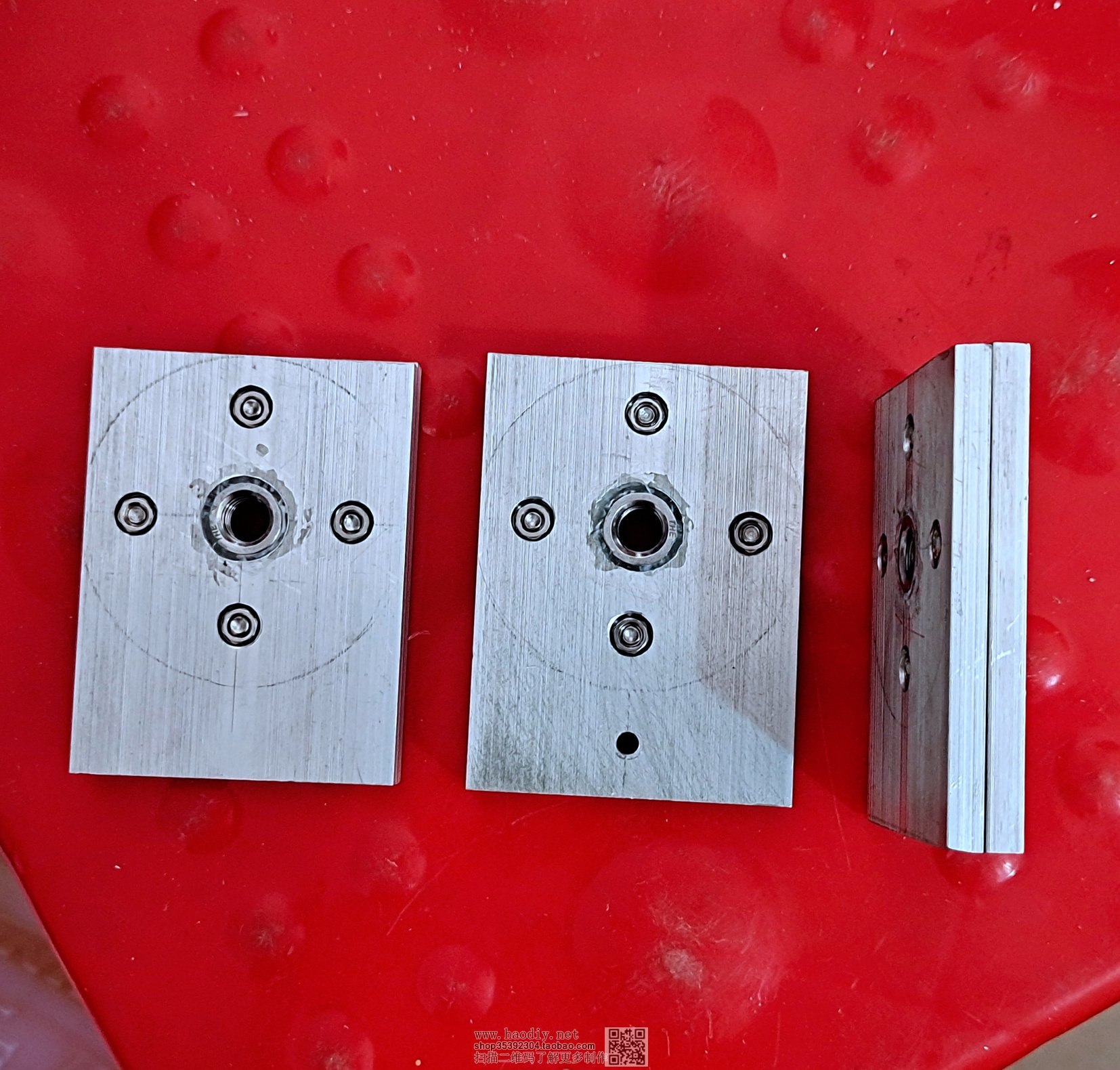

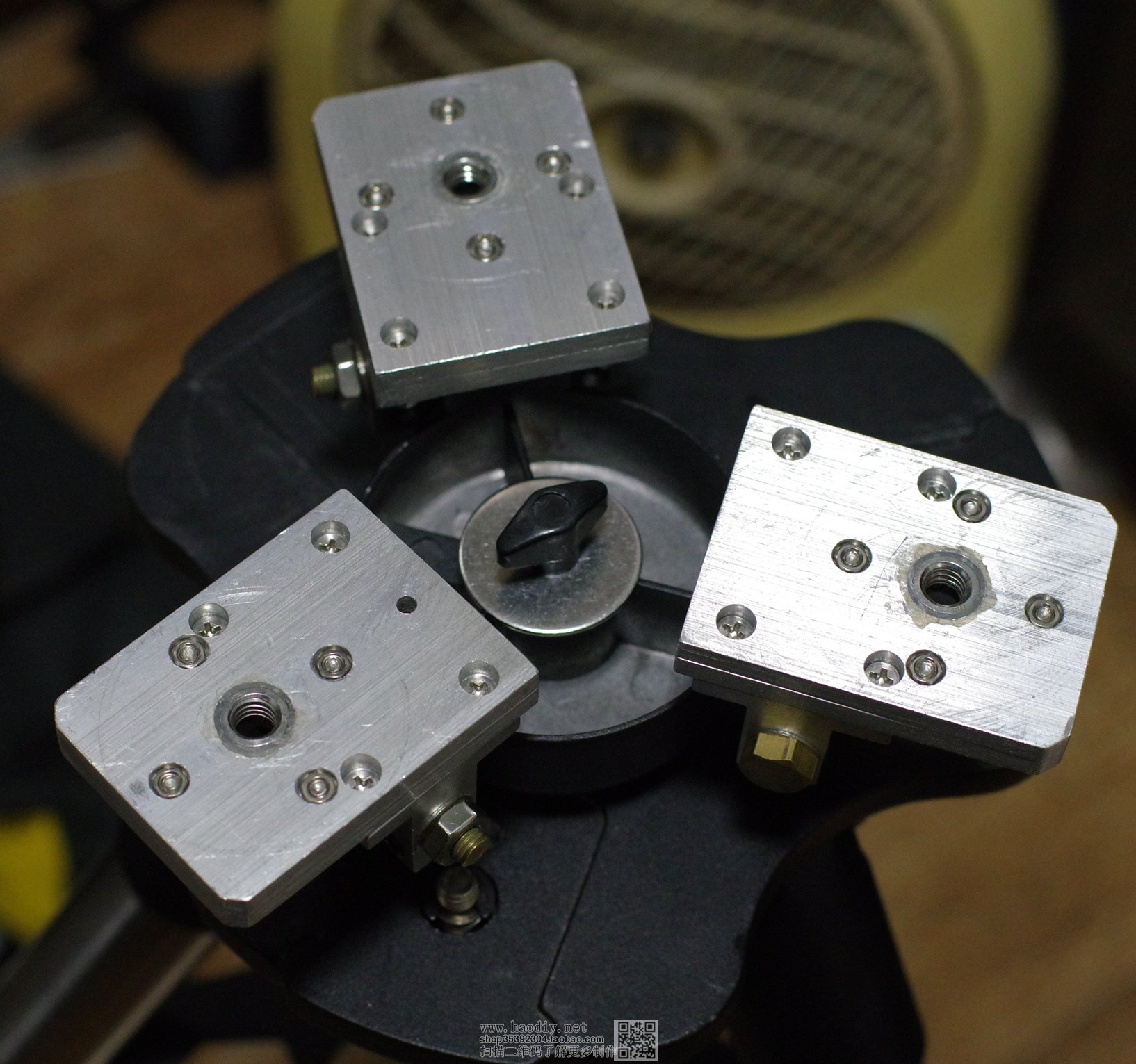

转接架核心部件是3块双层铝合金板，中间镶了3/8螺母。
-
-

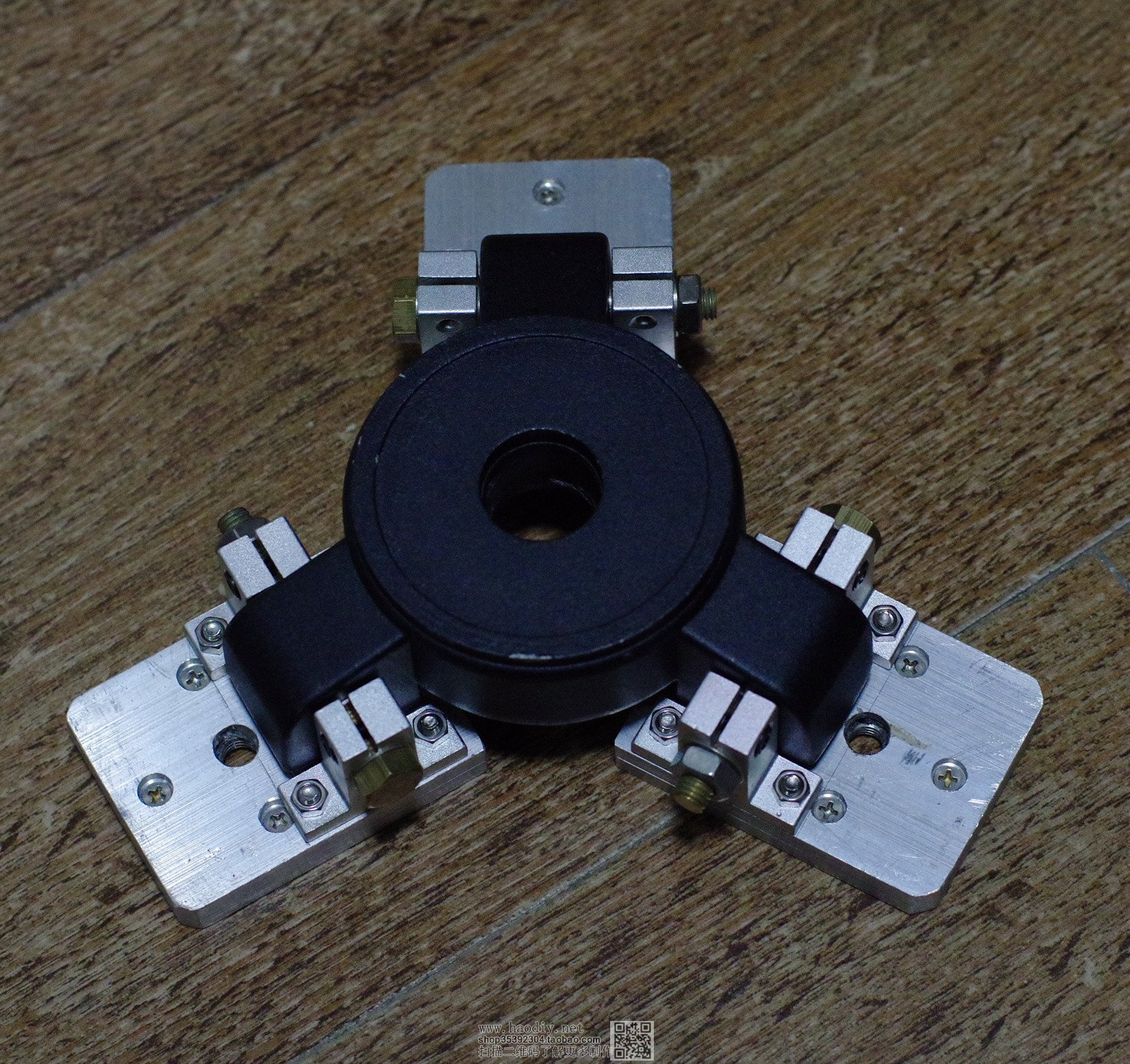

将铝合金板固定到原天狼TJ2经纬仪配套的底座上。
-
-
转接件底面图。
-
-

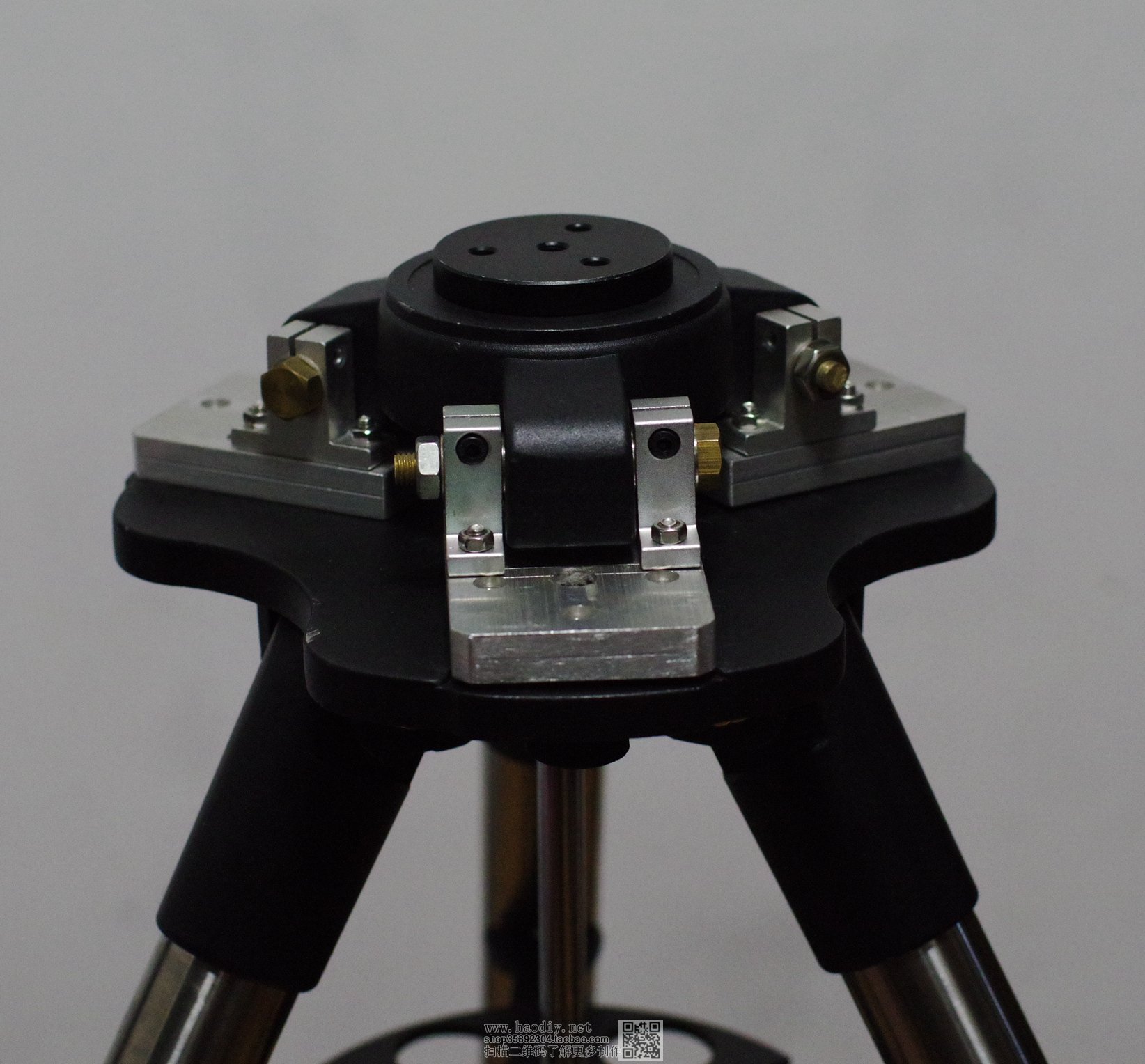

一次性安装成功。
-
-
|

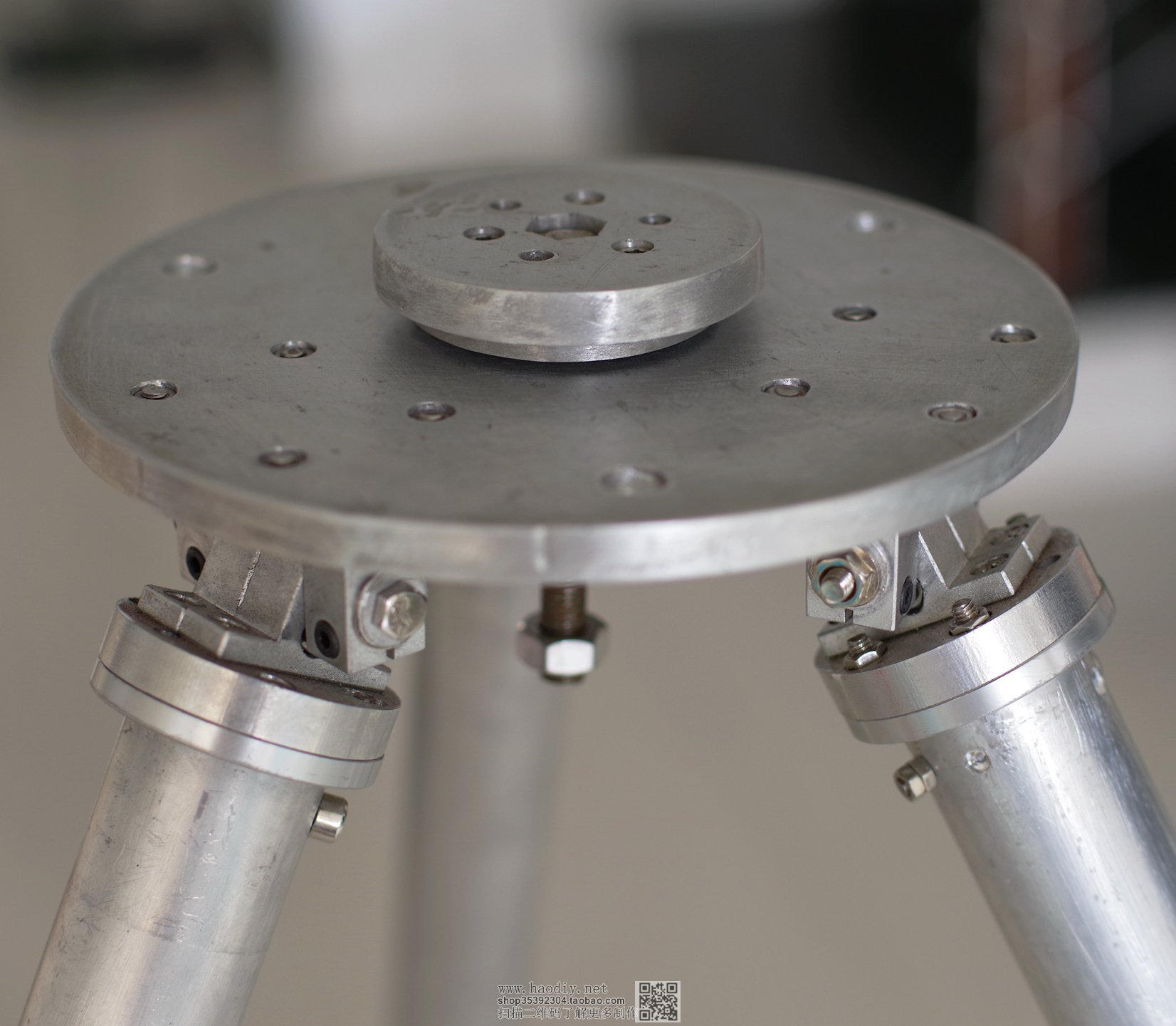

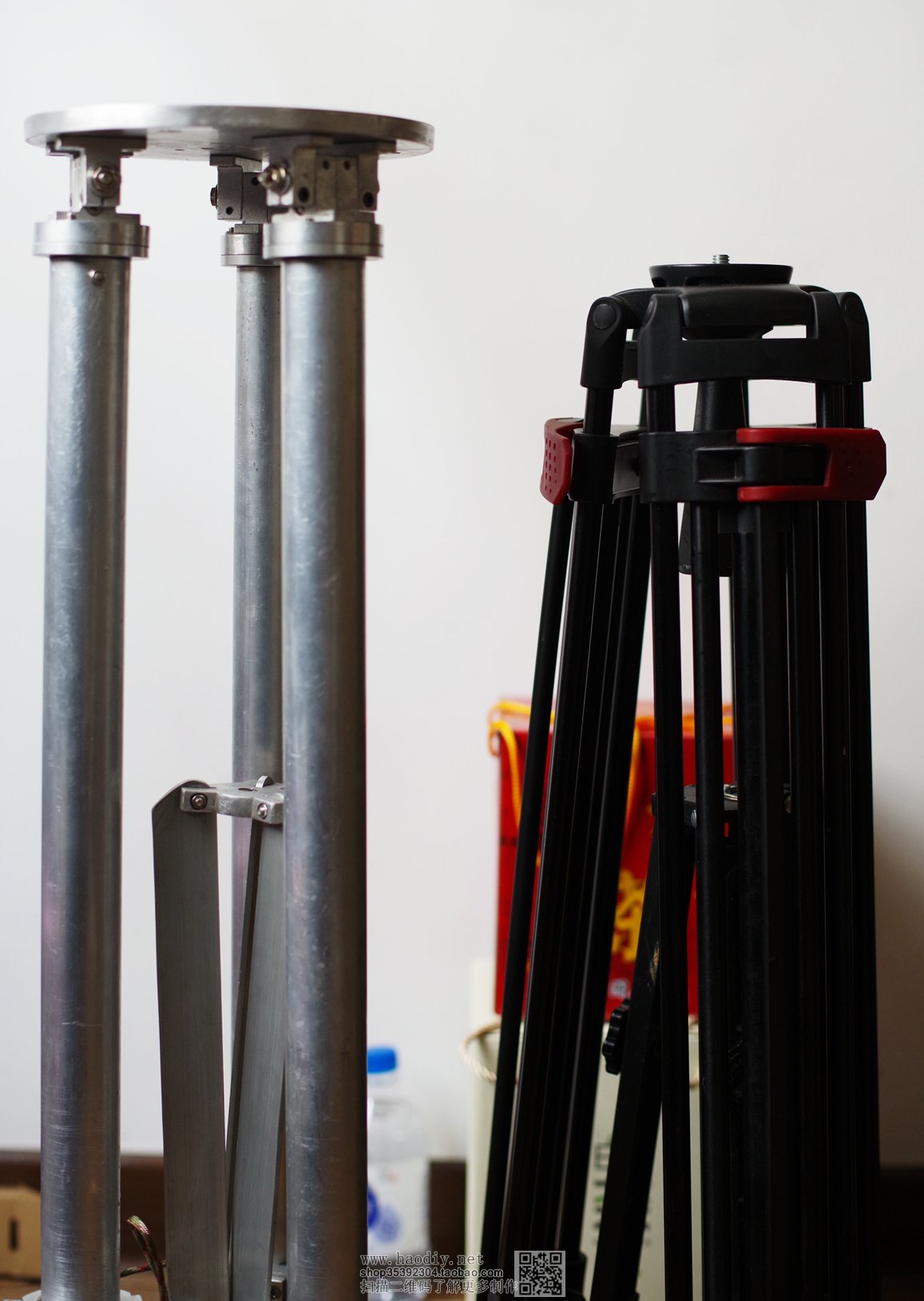

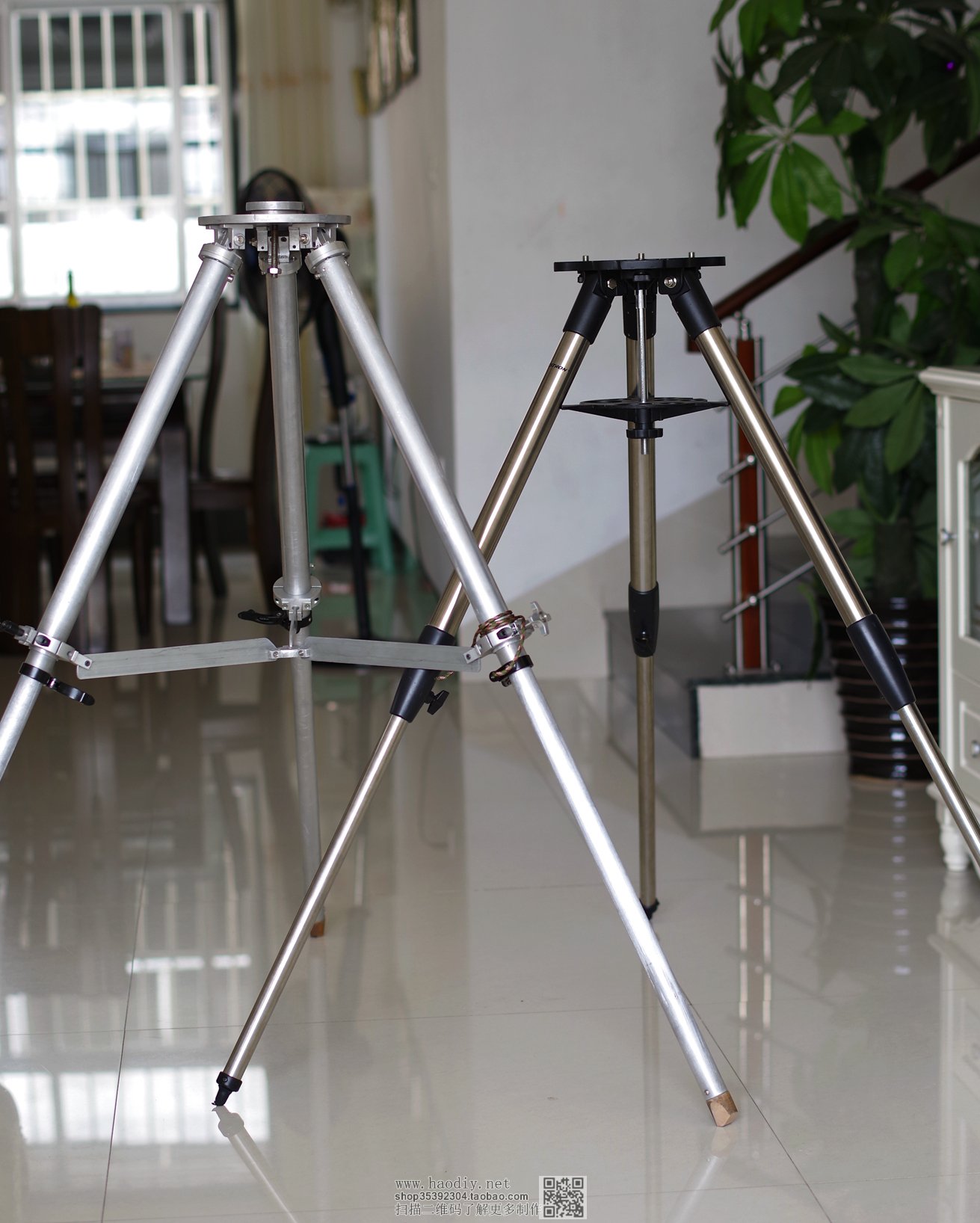

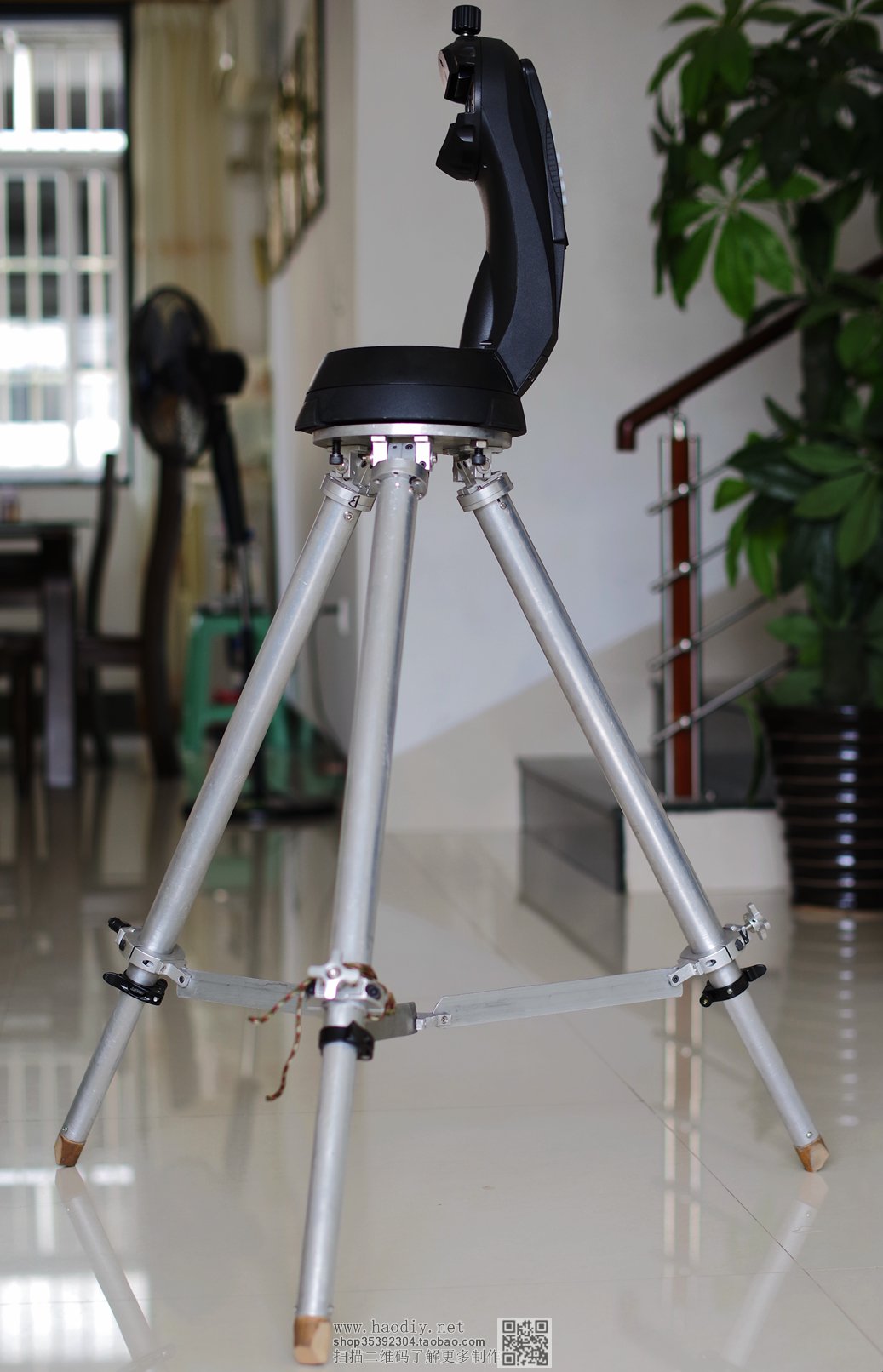

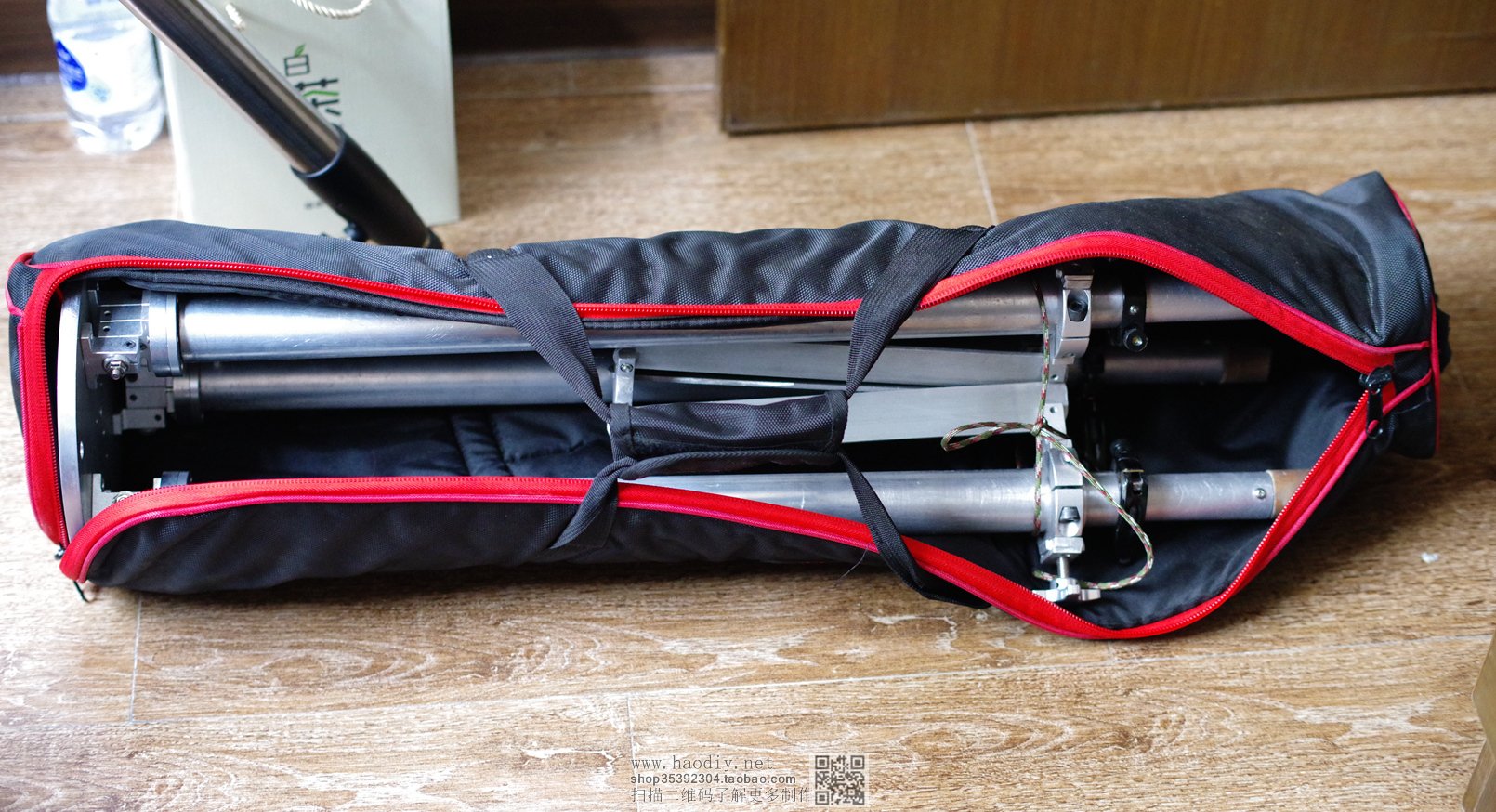

最后，我花半个多月时间和600多块钱折腾了一个铝合金脚架，整个人都累得快散架了！我发誓，三年内不再折腾这些东西了 |
-
-
-
-
-
-
-
-
-
-
-
-
