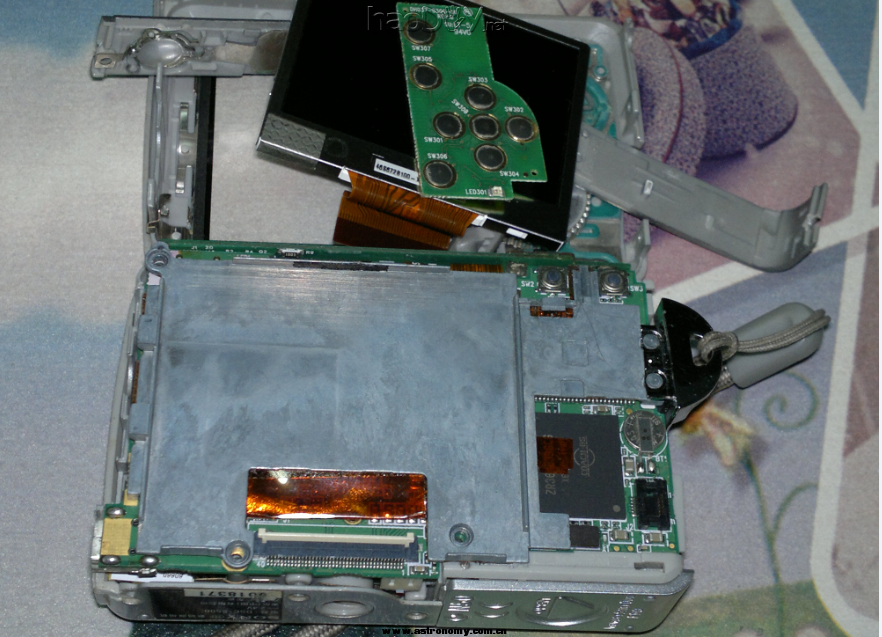

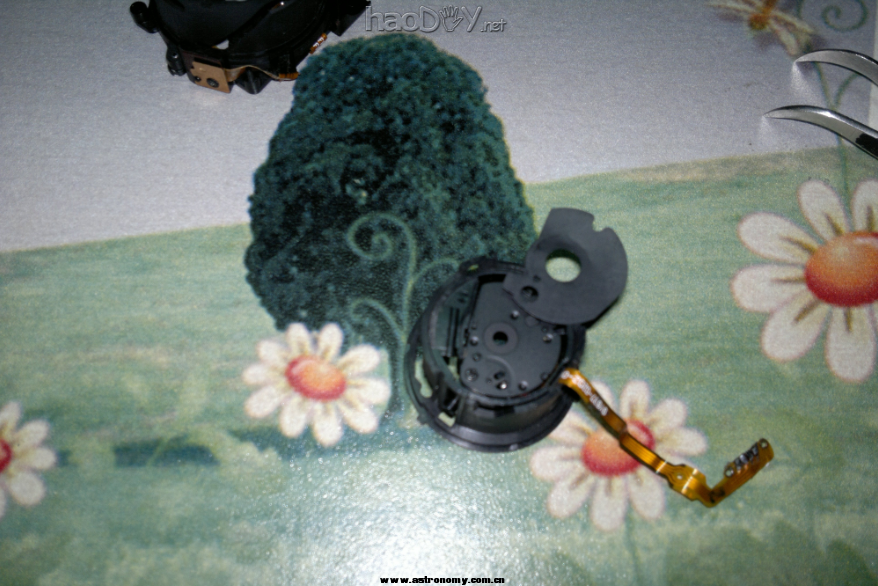

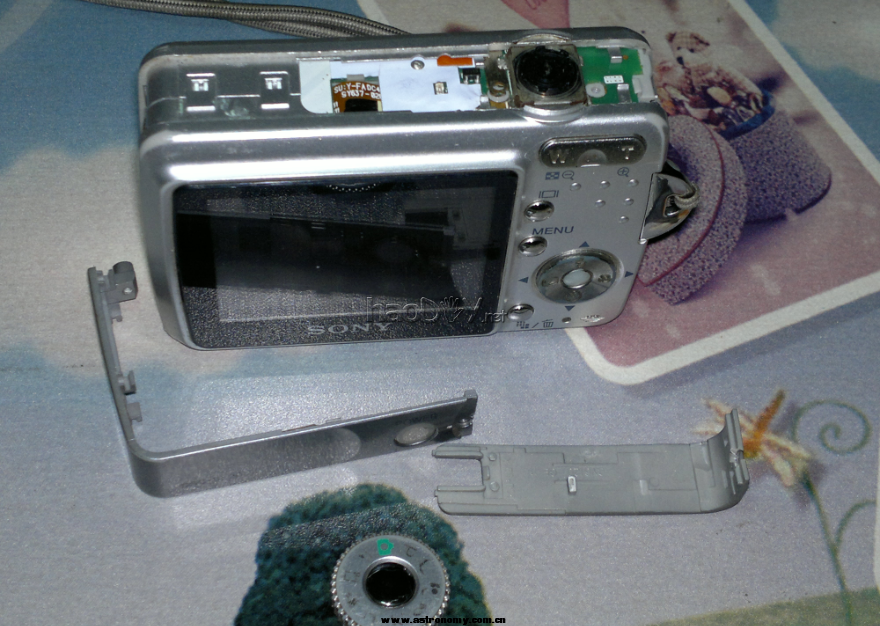

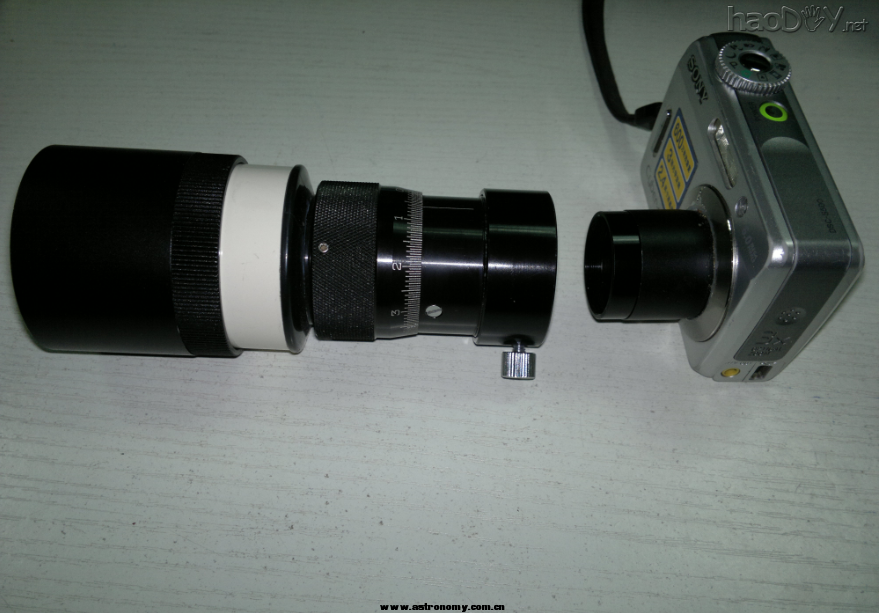

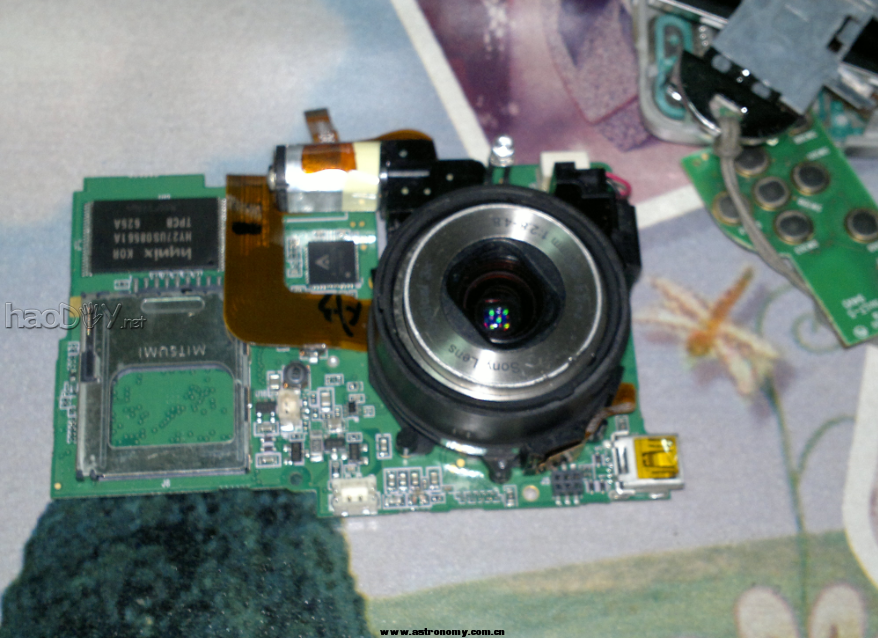

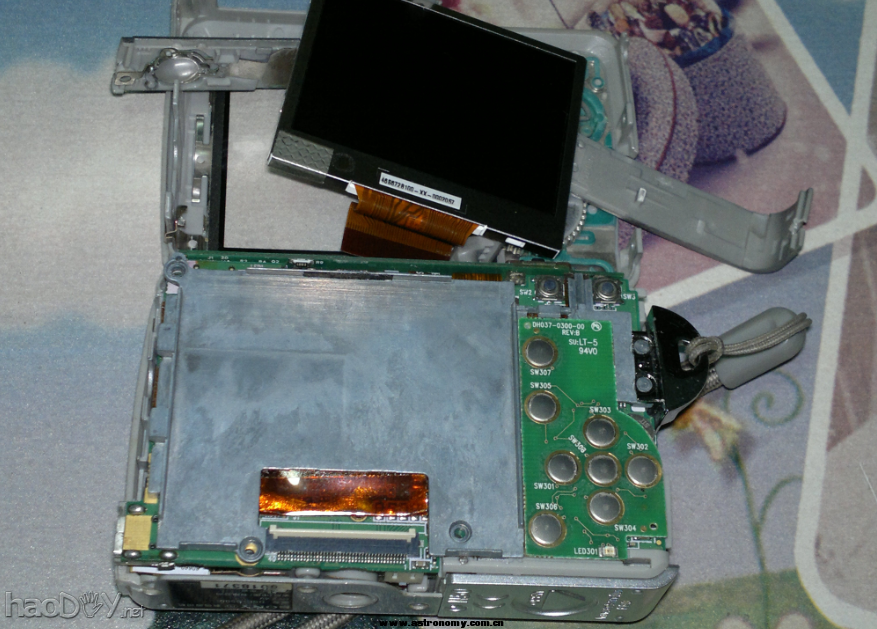

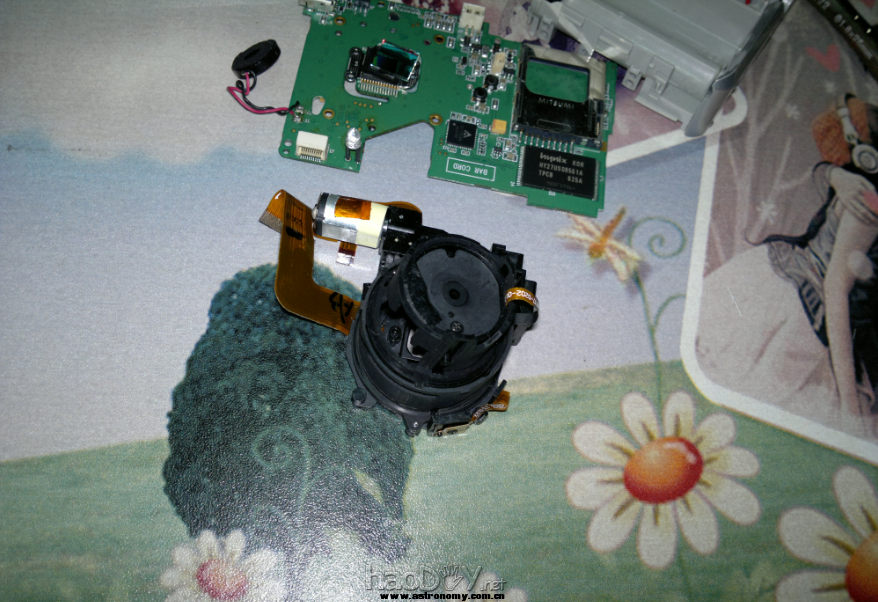

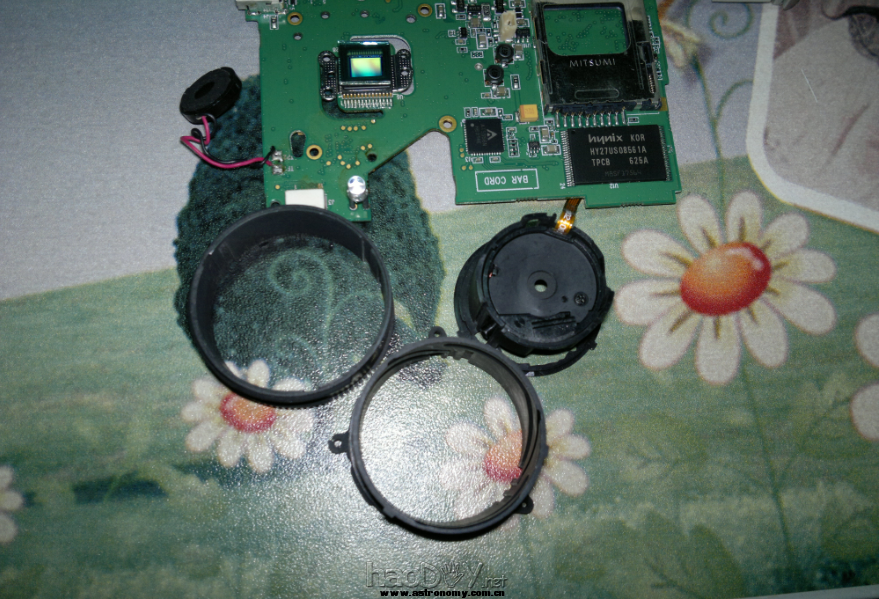

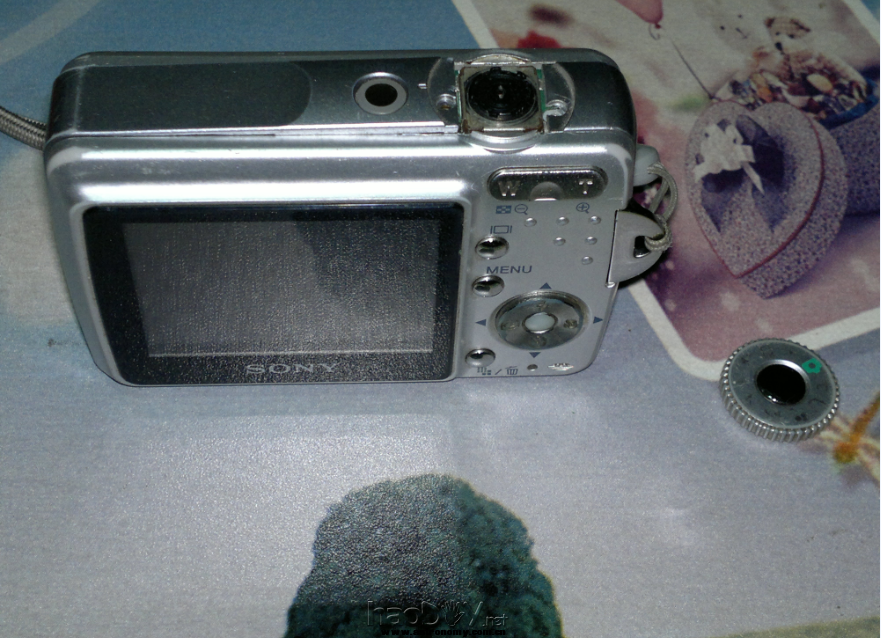

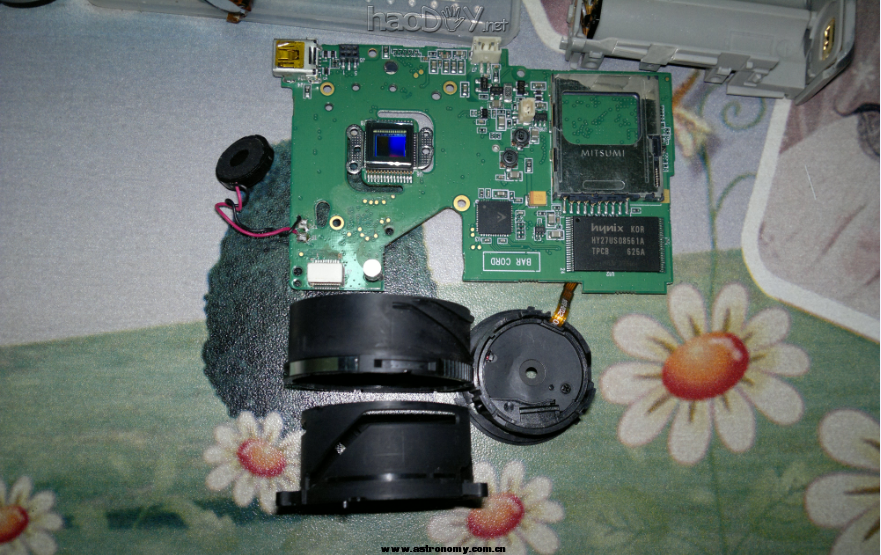

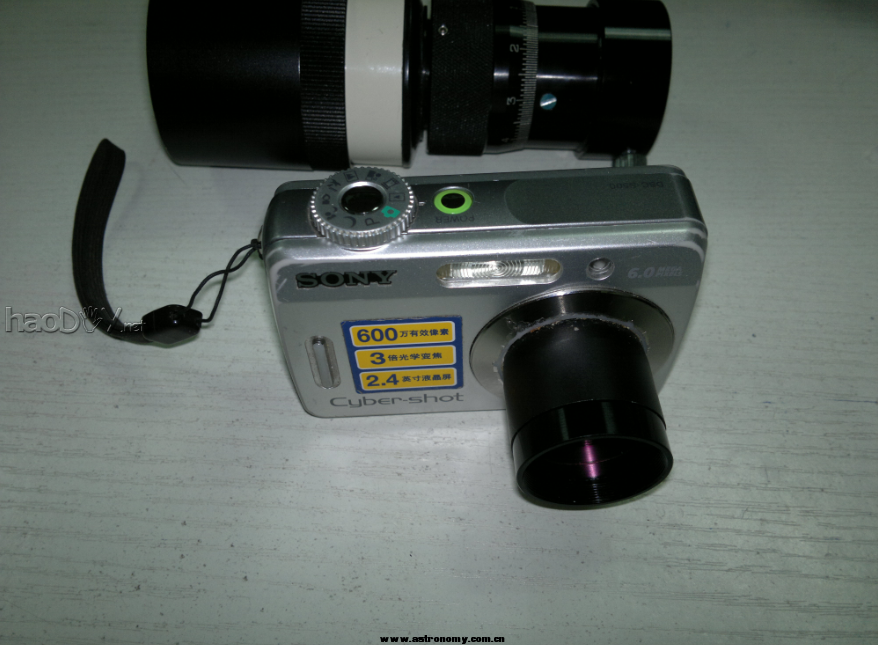

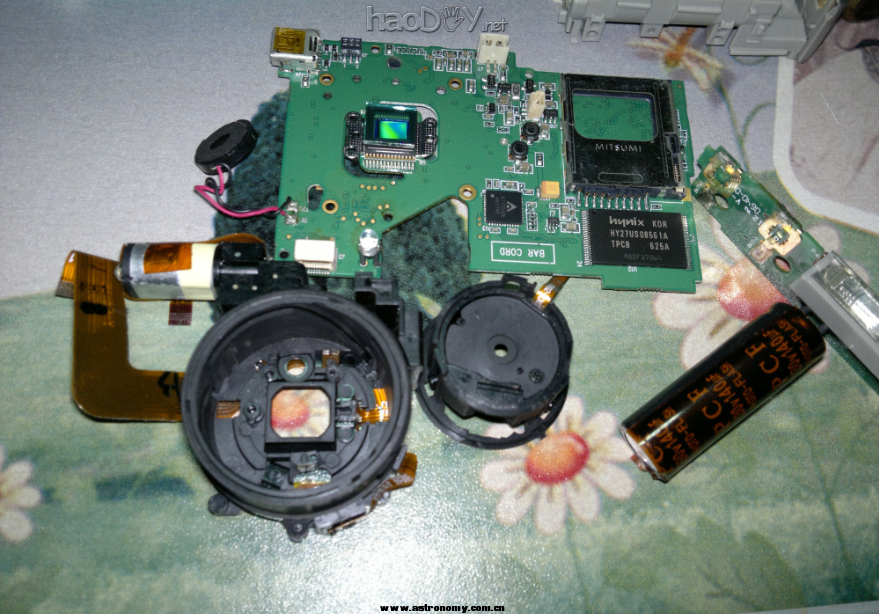

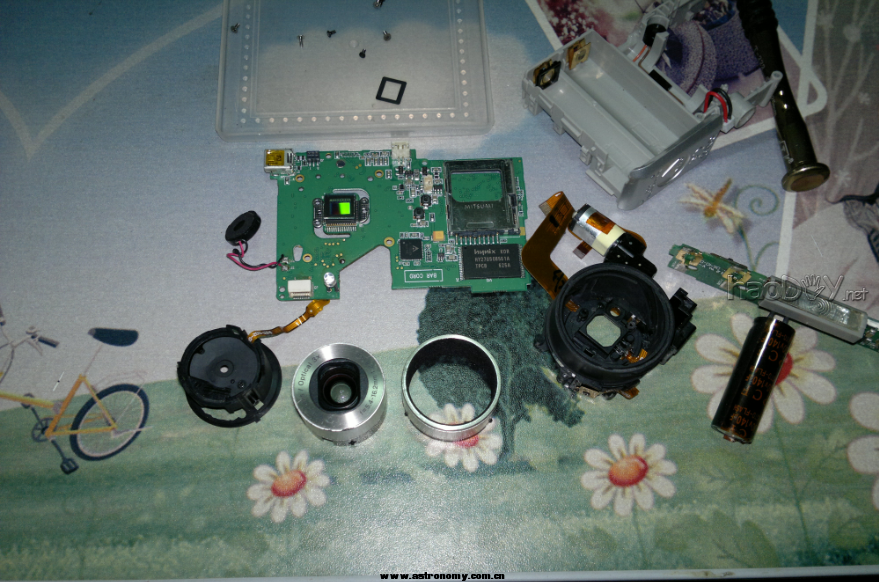

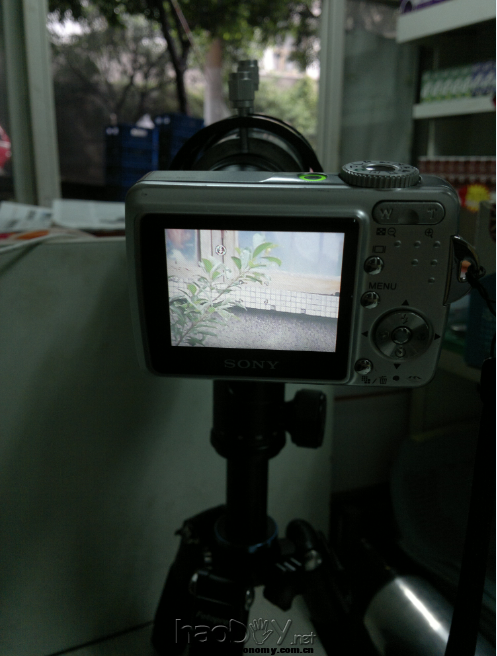

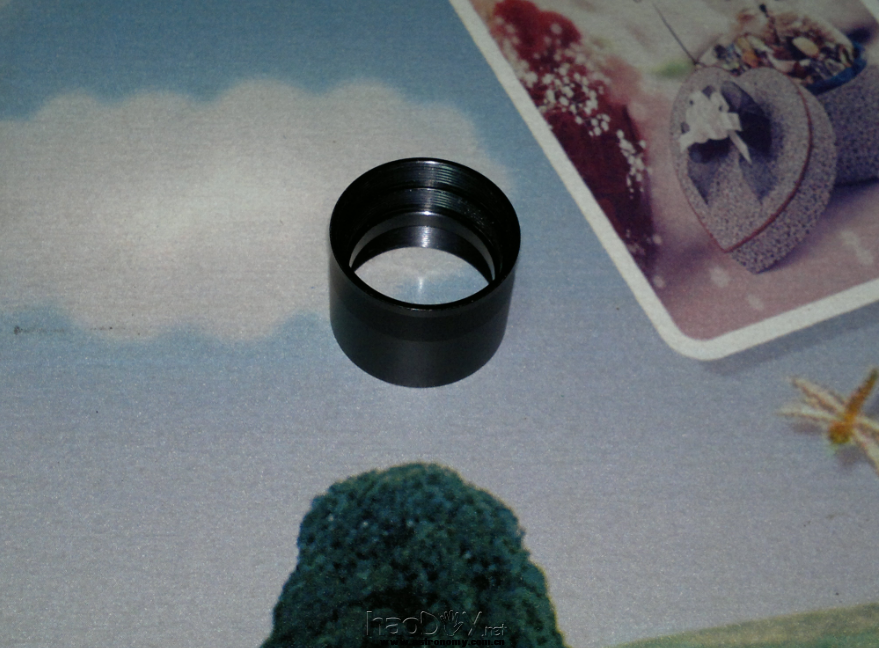

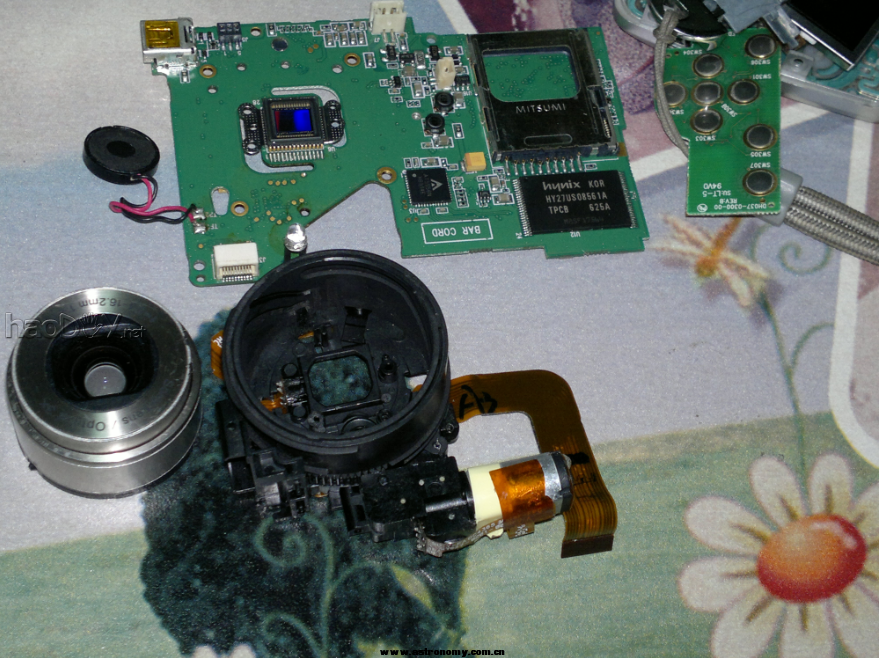

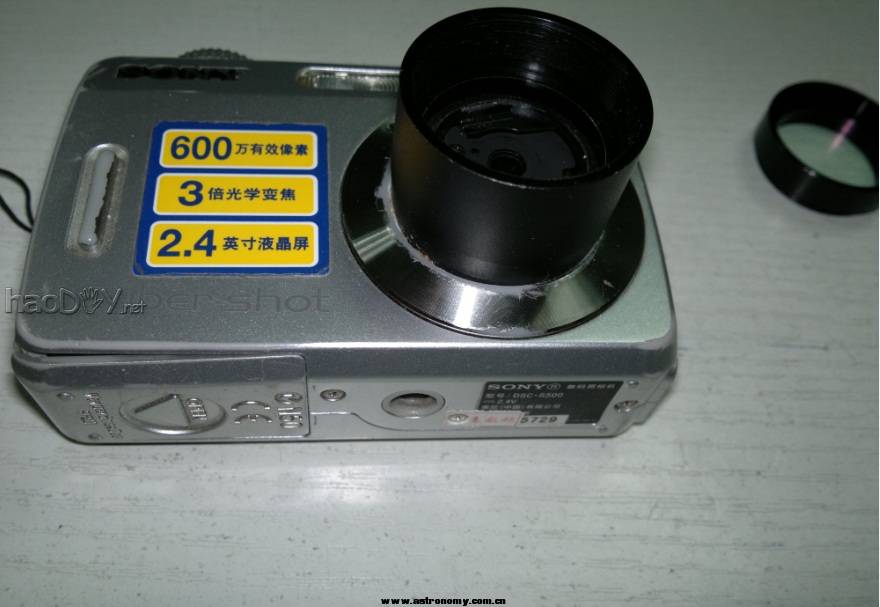

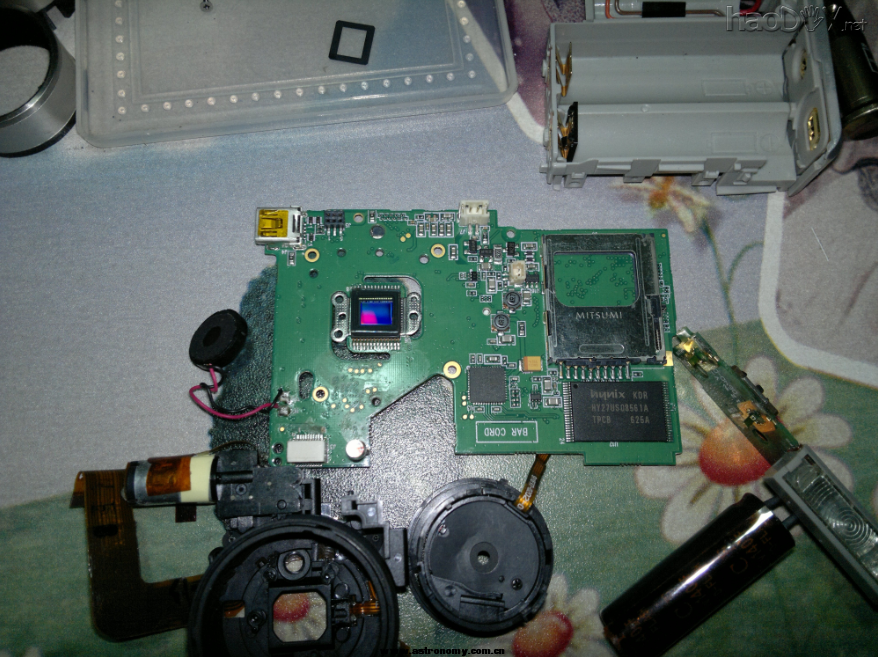

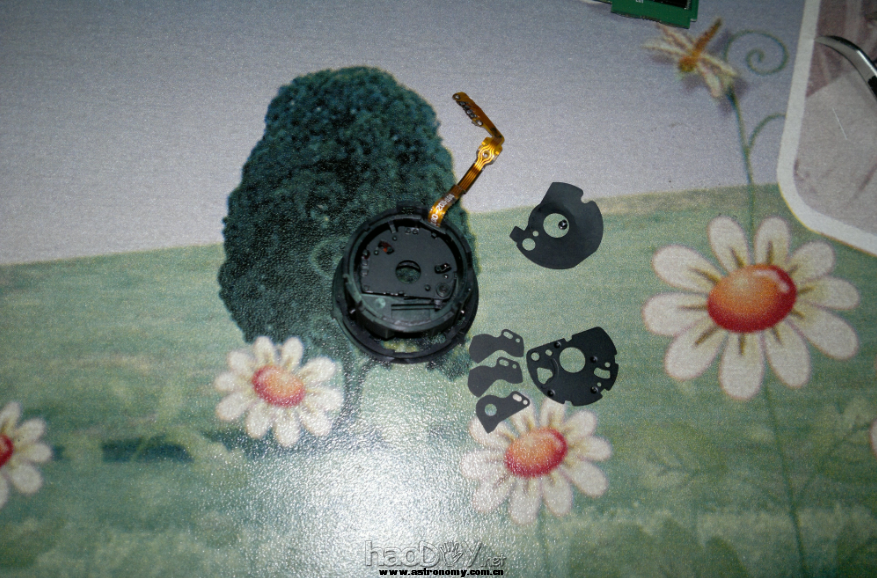

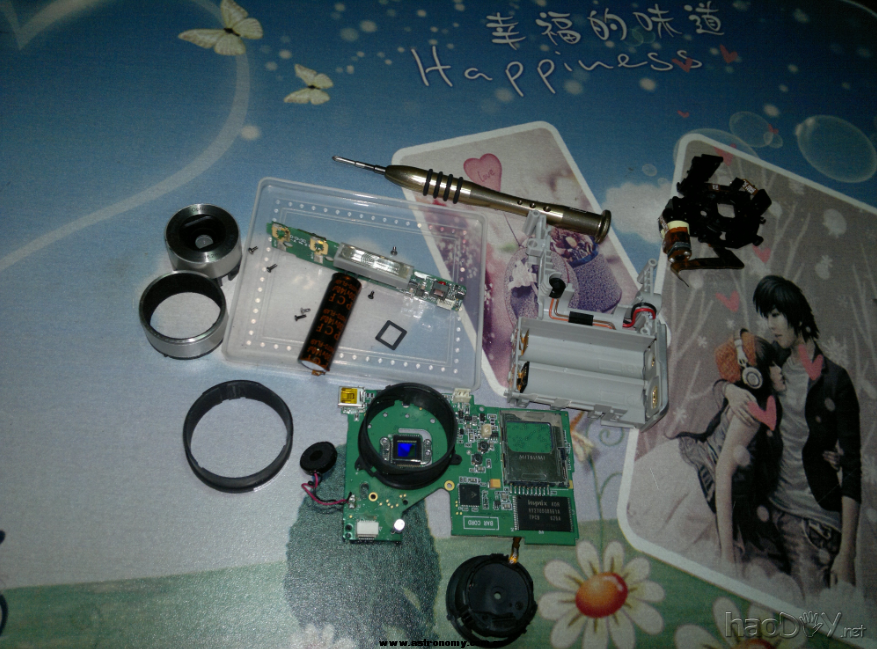

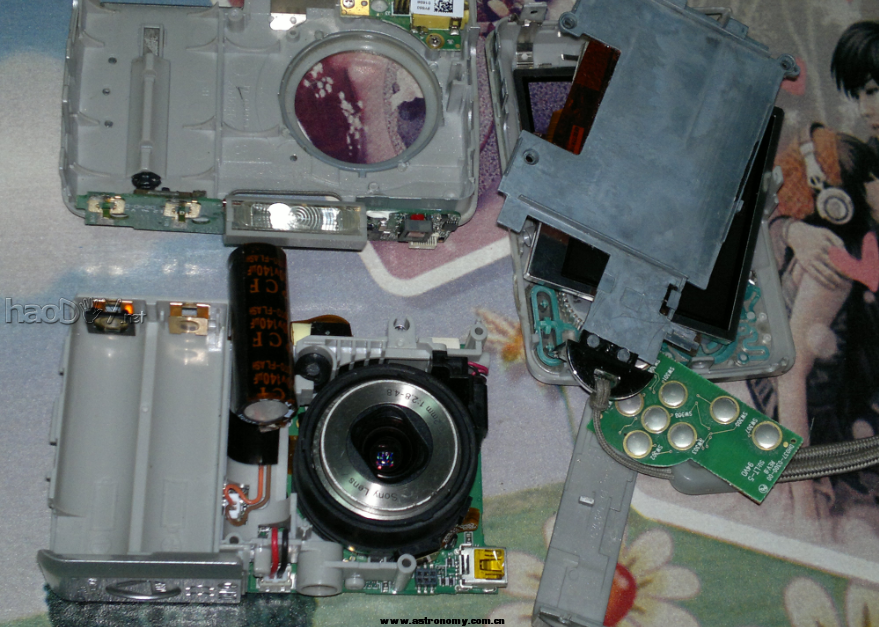

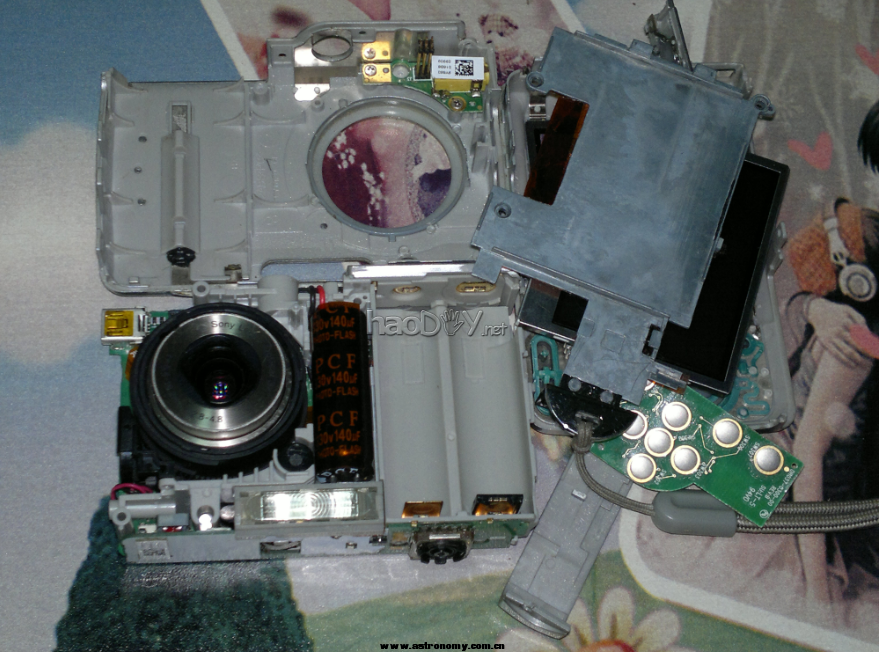

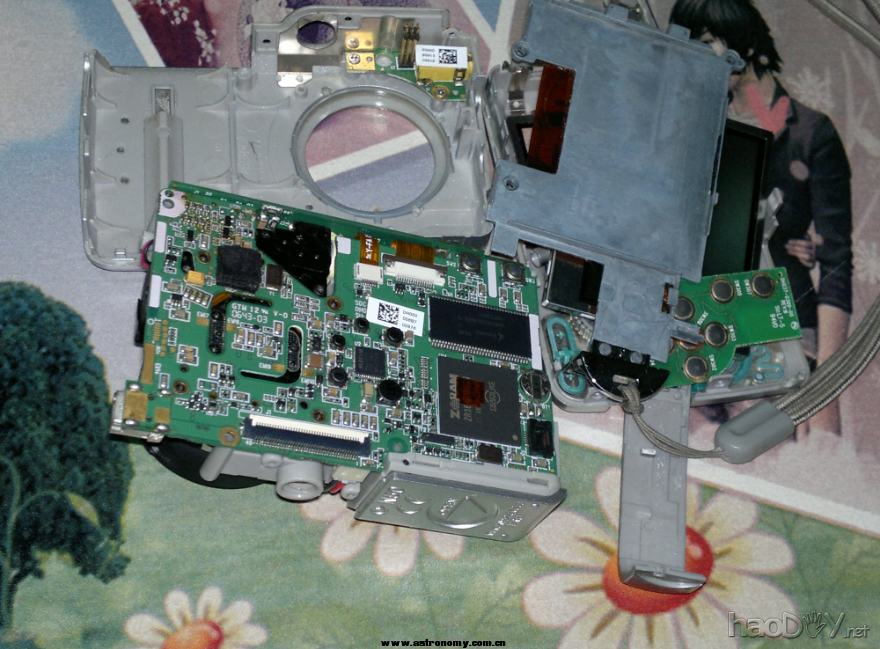

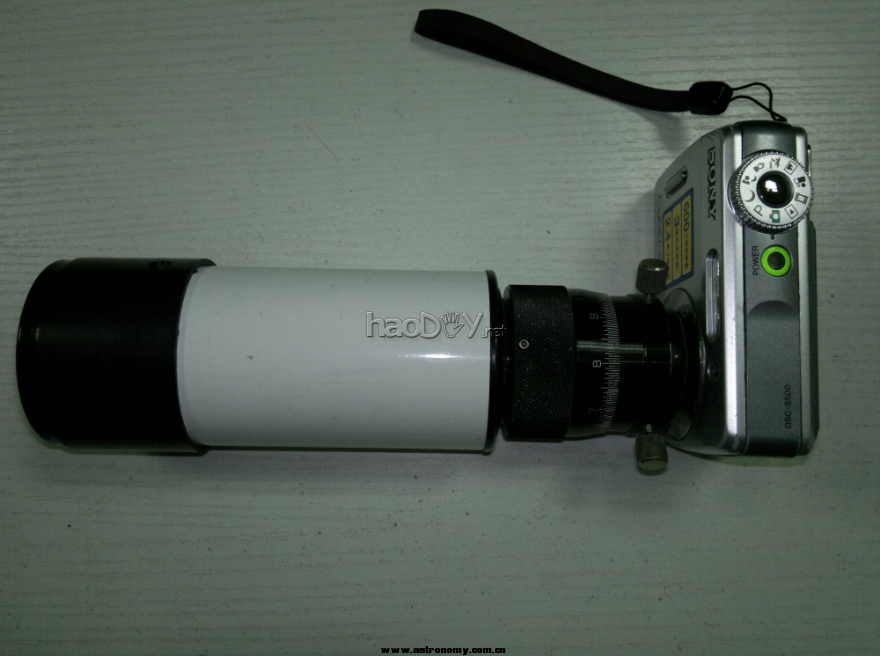

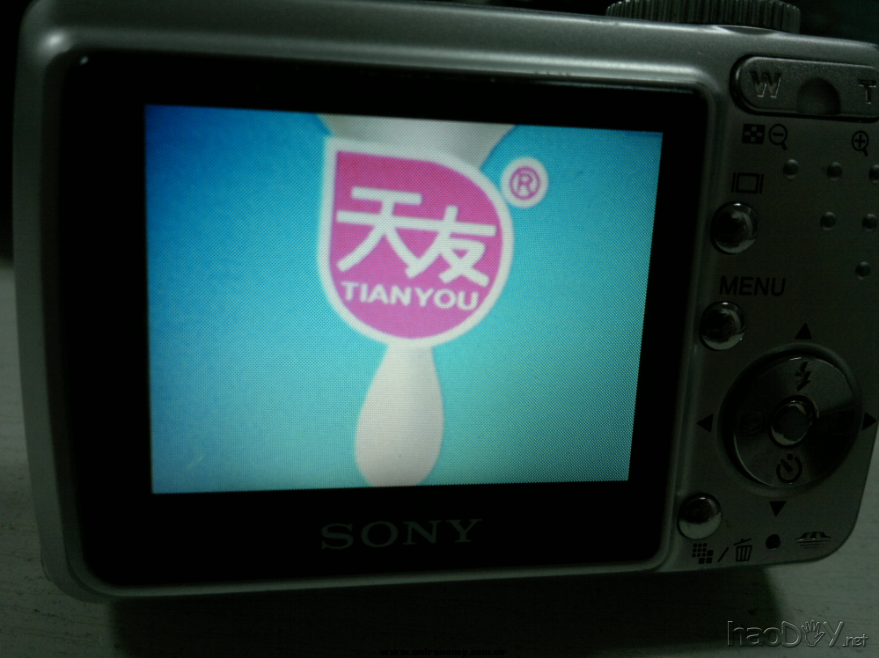

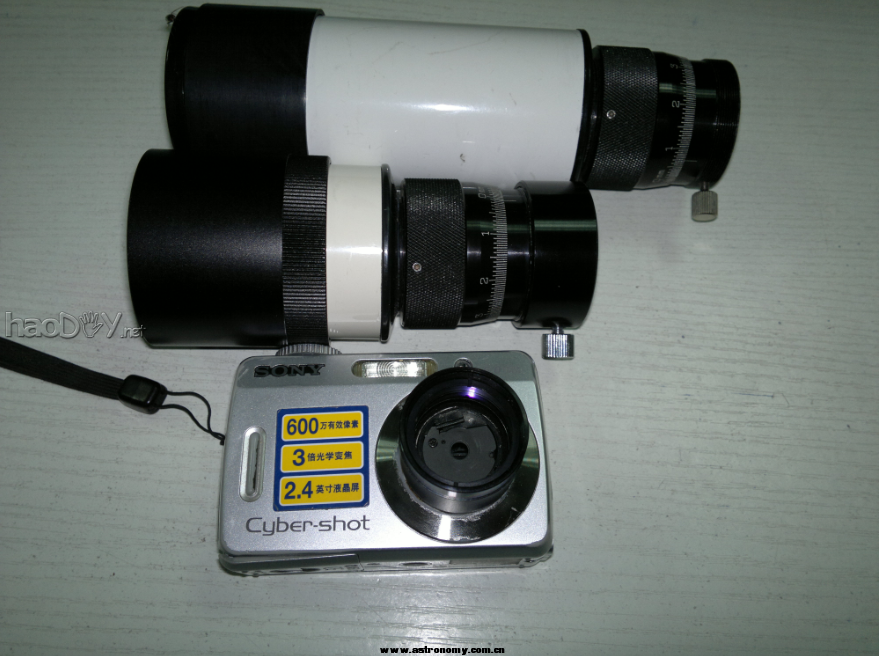

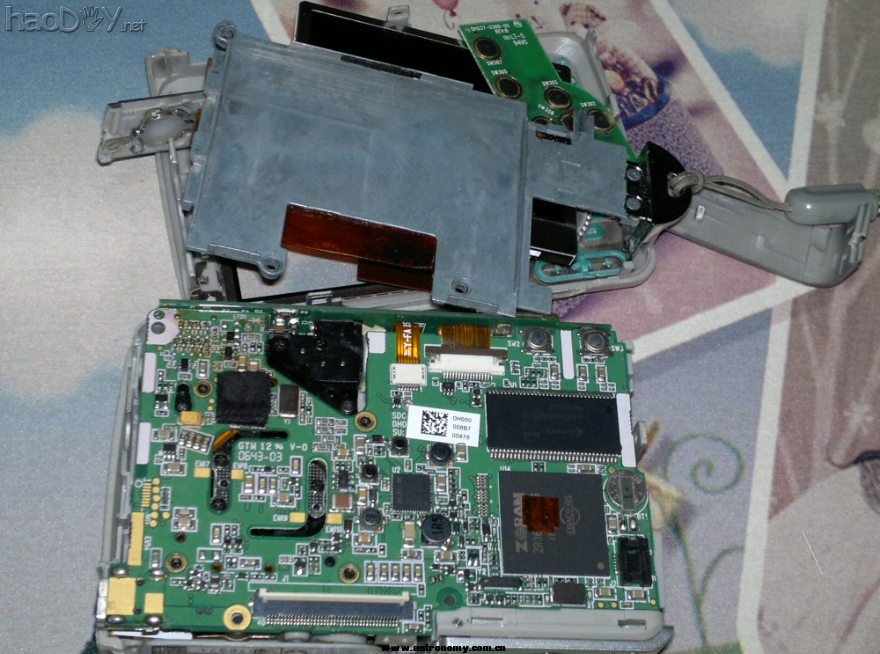

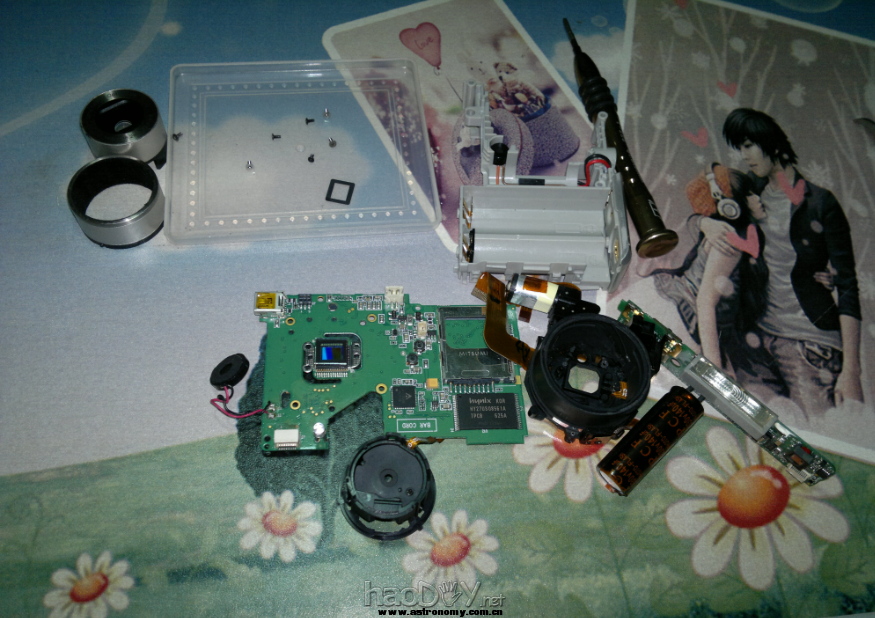

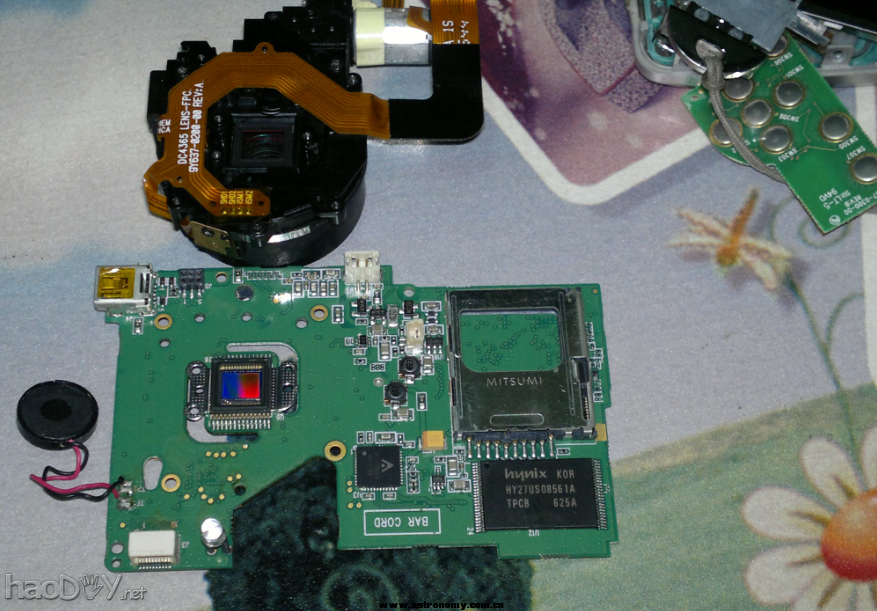

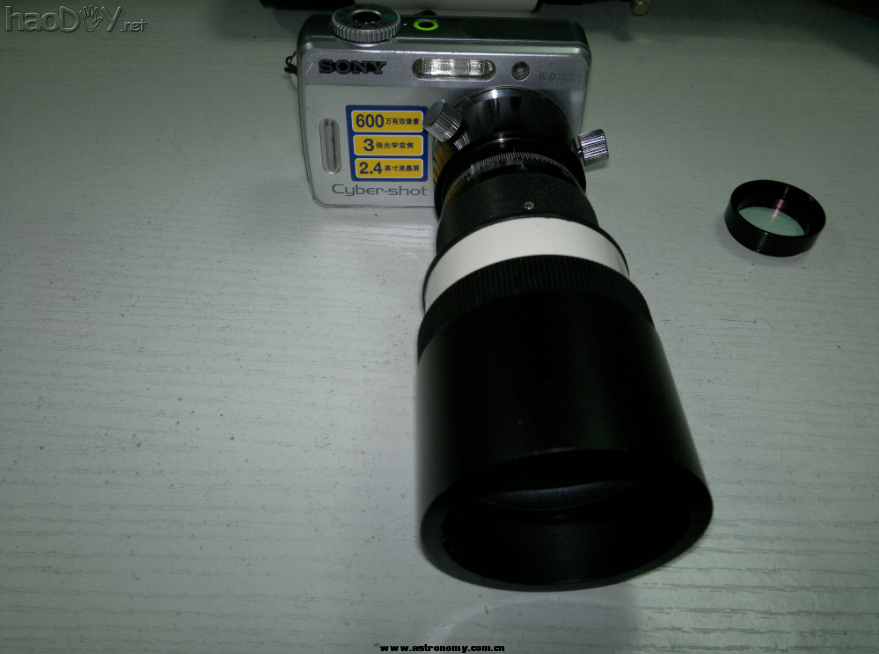

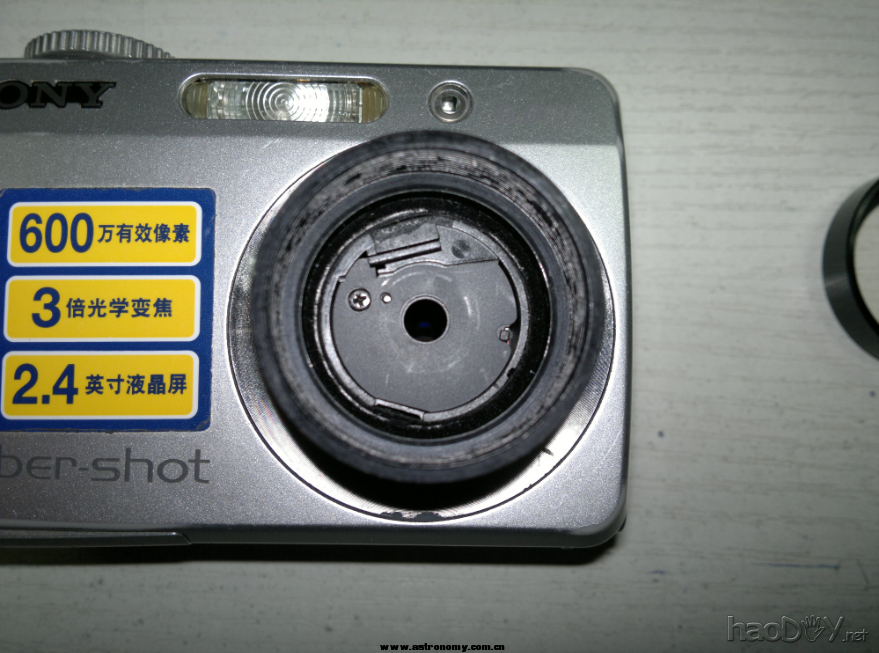

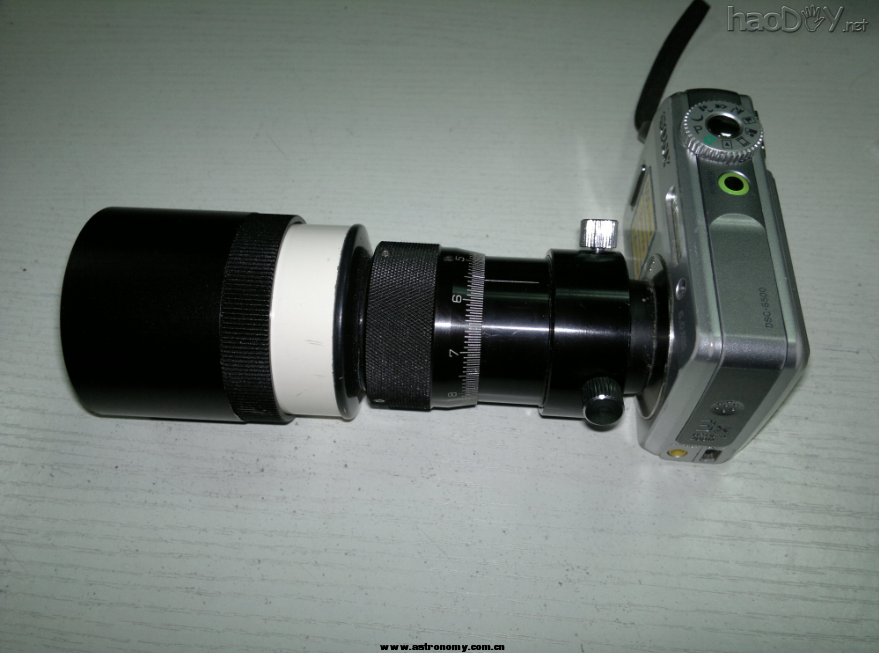

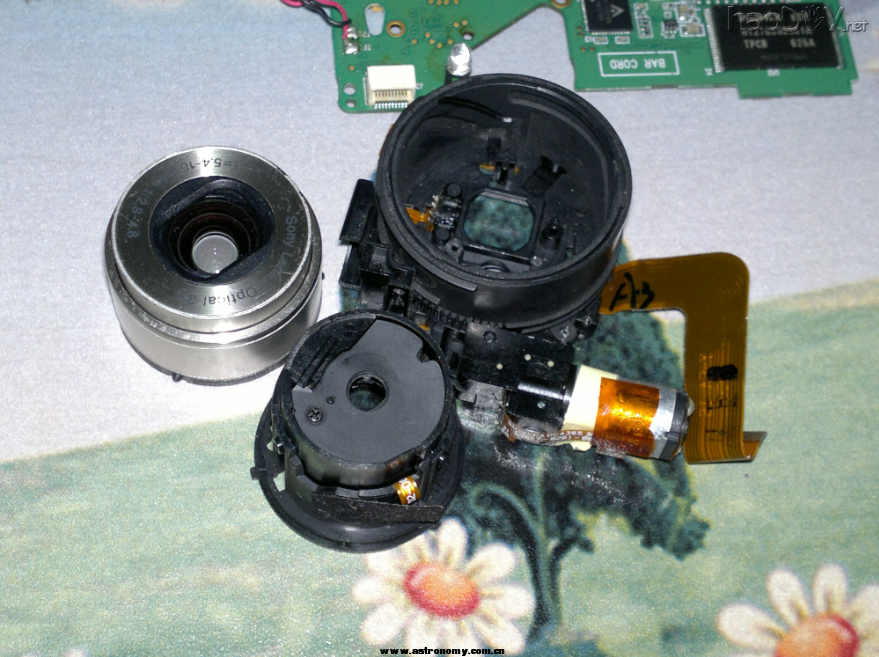

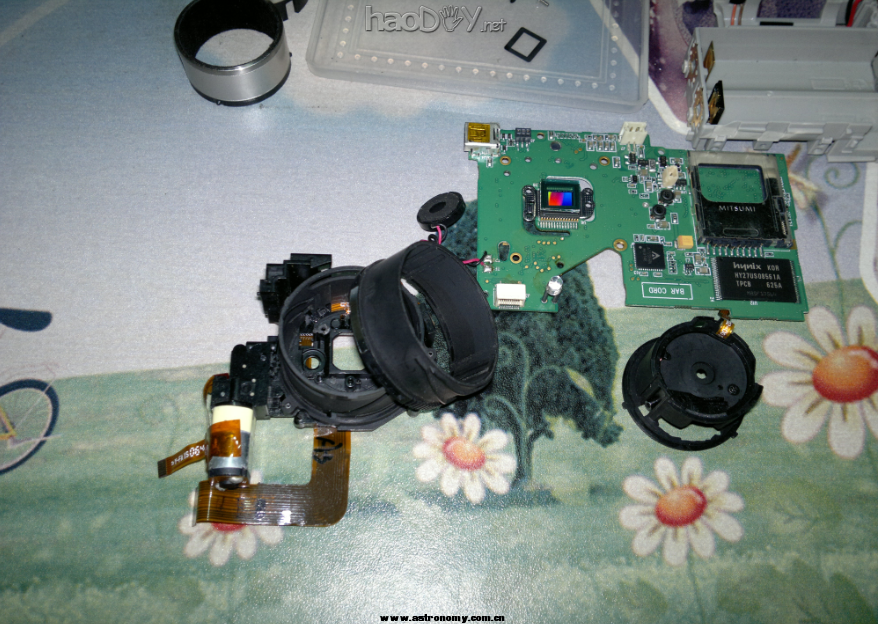

自从有了单反后,手里的数码相机就基本退役了,出也出不了几个钱,闲着也是闲着,再加上它的便携和拍照功能还有就是可以拍摄视频,可以吧摄像头和笔记本融为一体,貌似很出彩,于是乎就动手试了试。第一次改只能说是成功了一半http://www.astronomy.com.cn/bbs/thread-223293-1-1.html 只能摄像,把拍照功能给丢失了,在论坛大虾的点拨下,终于成功了,在这里特别要感谢a4943同好,起到了画龙点睛的作用,图片能说明一切,下面上图: 取下快门按钮,可以看到两颗螺丝,拧下来。 ![]() 拧下螺丝就可以把边框取下 ![]() 取下屏幕外壳 ![]() 液晶显示屏 ![]() 取下功能按建板 ![]() 主板就出来了 ![]() 取下前壳镜头部分就露出来了 ![]() 有一个类似电池的大电容,这是给闪光灯继电的,整个取下 ![]() ![]() 然后取下电池盒,看到的就是镜头组了 ![]() 把主板上与镜头组相关的螺丝和连接带全部取下,连接带都很好取的,都是插卡式的。 ![]() 镜头组上也有很多螺丝,把能看到的都拧下来 镜头组就可以被分解开来,顺着滑道的轨迹把有光学部分的伸缩头去掉 留下伸缩头外圈 ![]() 然后再从伸缩头里把光圈和快门组件取下并保留 ![]() 这就是光圈和快门组件,它也能伸缩, 但必须是在所有伸缩组件在一起的情况下才能 在光圈组件里还取下一个副产物 有一组光学组件,做目镜相当不错 大概相当于4——6毫米的目镜 就是下图中光圈组件下方那个 ![]() ![]() 去掉左上方的镜头组,镜头组是整个伸缩头的中间环节 把它去掉就起不到连续伸缩的作用了。 ![]() 现在就想办法把光圈组和伸缩头外圈连接起来 ![]() ![]() 这是伸缩外圈的分解图,开机镜头自检的窍门就在这里 这个是千万不能去掉的,下图中最下方有三个耳朵的是 固定滑道,它左上方那个才是真正的外圈,上面有马达 齿轮和类似巴德膜的锡纸,那张锡纸就是开机自检的关 键所在。下下图能看清些。 ![]() ![]() ![]() ![]() 现在剩下的事就是想办法把光圈快门组和伸缩外 圈连接到一起,让光圈处于CCD最远端的位置, 不然最后成像会有暗角 ![]() ![]() 光圈和快门的分解图,这个是我把图片顺序搞乱了 本来这个分解图应该在前面的才对。图中有三片 形状差不多的叶片,上面两片是快门,下面一片是 光圈,就是光圈和快门二合一的。 ![]() 已经把伸缩外圈和光圈组连接起来了,按照来时的 路装回去就算完工了 ![]() ![]() 下面这两个大家都认得吧,TMB套筒和红外截止滤镜 ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() 样片出来了 ![]() ![]() ![]() ![]() ![]() 用视频拍摄了并叠加等有好天气再试,欢迎大家拍砖。 (责任编辑:admin) |
