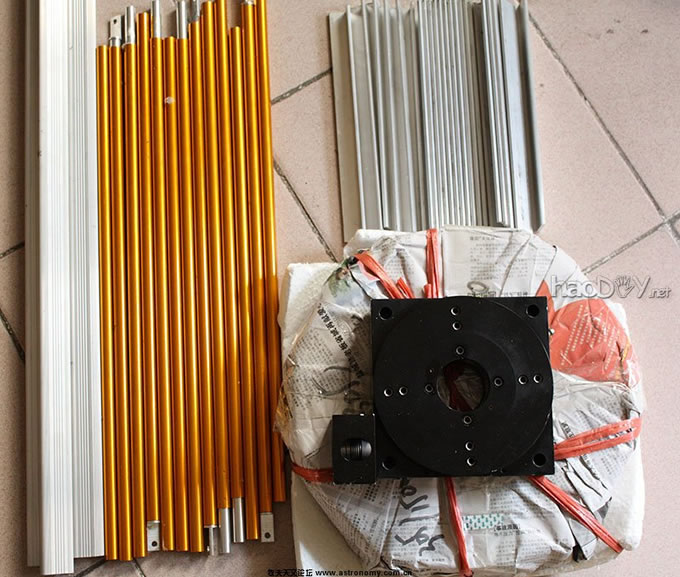

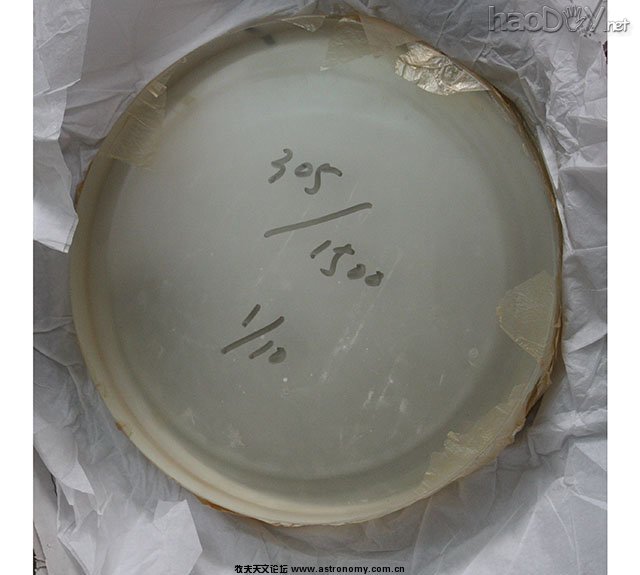

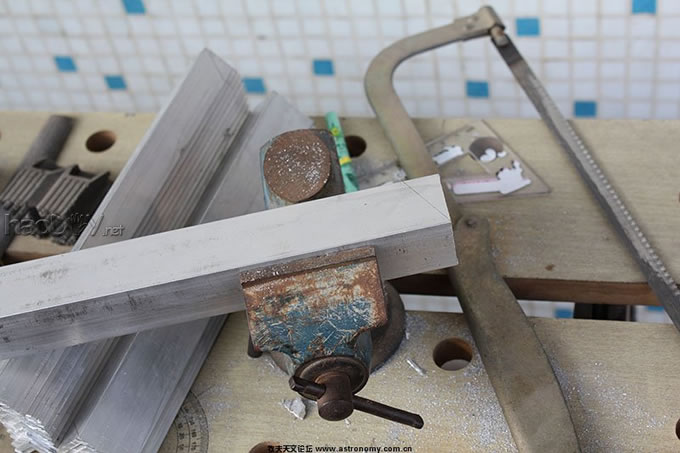

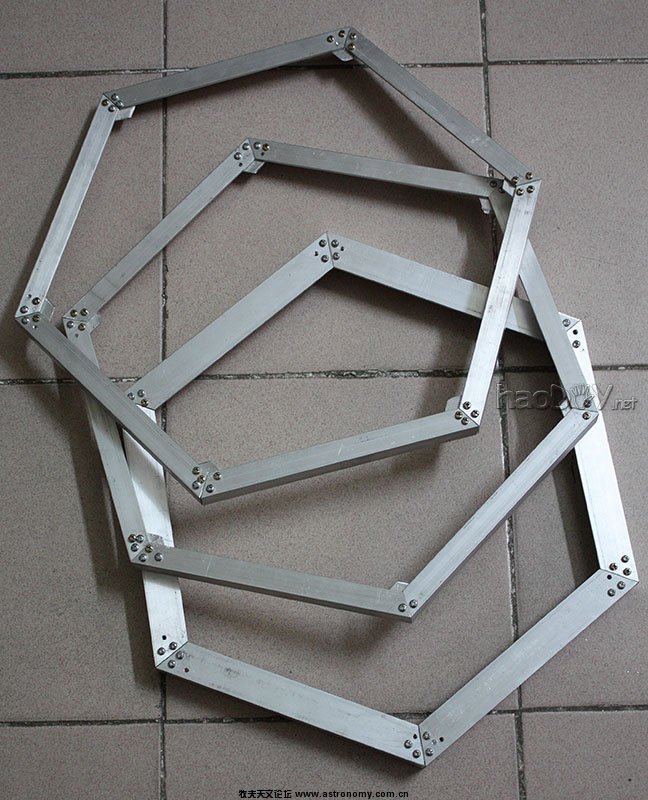

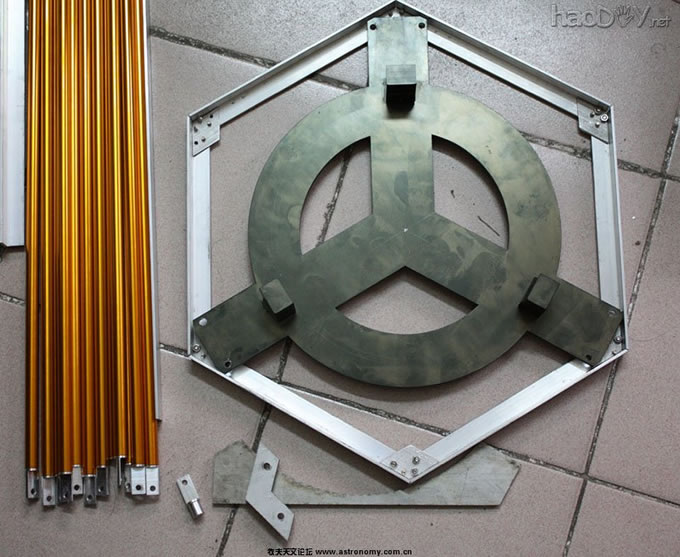

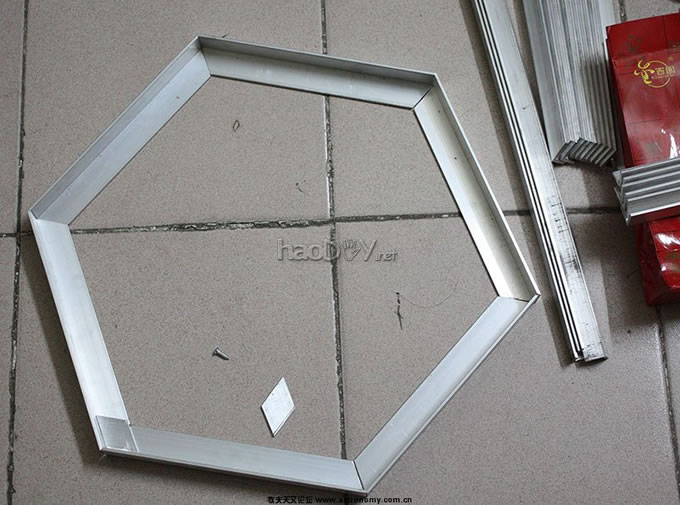

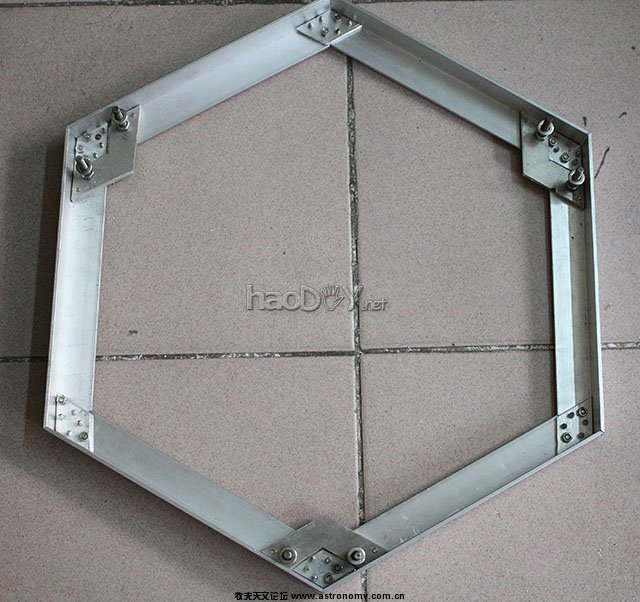

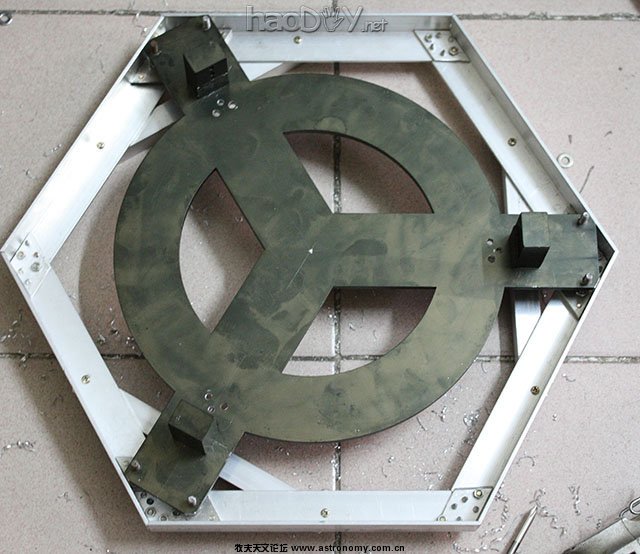

元宵，出太阳了，春天的气息，正好开工，完成最终梦想。 用途：目视深空专用 时间：8月初之前完成 目标：可拆装带出郊外。操作全电控，10度范围单次goto误差不大于15分。可扩展为自动跟踪。 主镜：王牌300f5 结构：六边形+12杆衍架，地平式支架 曾经幻想过400口径，但是根据2008~2009年254牛反的感受，综合各方面因素，还是定为300口径。 预计全重30公斤，这是1个人能搬动操作的极限，对应尺寸就是300f5。这就是为什么我说是最终梦想。 相关技术、器材从2010春天开始准备，现在都齐全了，开工！！（后边进度不定期更新）  上台！肱二头肌感到有鸭梨~ 开始做六边形，争取3天内成型。  Diy 计划步骤一揽： 1，六边形制作（易，3~5天） 2，12杆衍架（这个最费时，最难，2~3周） 3，主镜底座（易，3~5天） 4，副镜支架（易，3~5天） 5，调焦座（易，3~5天） 6，初步调光轴（易，1~2天） 7，高度支架（中，1~2周） 8，高度轴承及控制电机（中1~2周） 9，水平底座（中1~2周） 10，水平轴承及控制电机（中1~2周） 11，总装调试（易，1~2天） 12，实测goto，完成 不是还有电路？程序？哈哈哈~ 除了自动跟踪程序，电机控制及goto --这个早就完成了，参见个人以前旧贴 地平式 的自动跟踪程序构思： 初级阶段是 每90秒自动校准位置 一次（常用目镜组合是60倍率 40分视场，1个视场等于3分钟，这样有利于关注目标），电机间歇动作。 高级阶段是 每秒自动预校准（电机时刻动作），每若干分钟校准一次。 另外，预告一下，为了追求可拆装---注意，不是便携，将牺牲整体机械精度。 好在深空是中低倍率(常用目镜25mm合60倍率），对精度没有这么敏感。 只求：各单件长度小于60cm ，所有部件可装入旅行箱。拆装一次在40~60分钟内。 深空，只属于野外，254牛反的阳台感受太深了。 目视深空的魅力，只属于大口径，254牛反的阳台感受也是太深了 重量分布一揽（约数）： 300主镜--------------8公斤 主镜底座--------------2公斤 井筒及衍杆------------6公斤 副镜及调焦座周边----3公斤 地平支架--------------4公斤 2套轴承及控制电机---8公斤 合计：31公斤 发奋1天，老骨头都要散架了~ 怎么也要摆个猴样，上图！---明天得加工 那个小棱形 接角件，这个更累，又小又多  这几天做六边形，手工真是慢阿~且精度有限，剩余误差只能留到后期总装 再尽可能校正。 3个六边形，下边主镜2个，上边调焦座1个，这样拆装才是最简。 下一步是 12衍杆，会花2周左右时间，  弄了几天，安装好12杆的24个接头。由于铝杆非标准件，需要研磨接头，又累又费时。 现在好了，下部12杆有了，后边可以尝试安装主镜托。 至于上部的12杆副镜及调焦座，可以缓几步。 哈~把254牛的直接拆过来就好~不过，还需要切割3个 L型固定片。 主镜座，主镜笼---整个镜子的光学框架核心，要下些功夫~  开学忙了点~汇报进度： 完成主镜座，看起来单薄些，将来再加固了。指导原则是先完成，在修改~哈哈
