这台显微镜中的大部分零件为一些废旧物品中拆出的，整台显微镜高度不到10cm长6cm宽5cm，采用4.5V-5V电源供电。
镜头：使用电脑摄像头镜头改装而成。
镜筒：用的是拉杆天线截取的
光源：强光LED

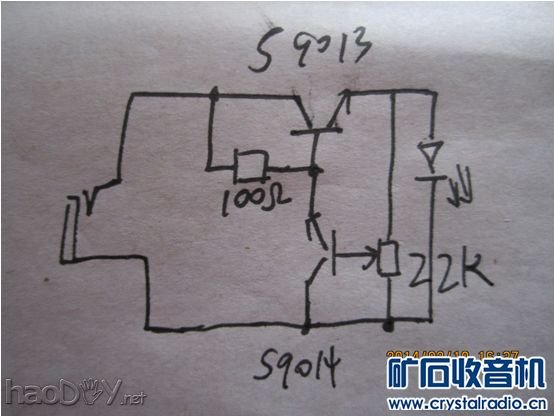

如图，采用电调光。使用原件s9014s9013晶体三极管各一只。贴片电阻100Ω一个；电位器22kΩ一个；强光LED灯一支。调光电路
简单实用
调焦组合：为电脑摄像头调焦装置和眼药水瓶盖改装组合而成
镜架由薄铁剪切成
图像清晰度如图片中的细胞
放大倍数可调，通过镜筒高度调节和更换镜片等
调焦由那个橙色眼药水瓶盖旋转调节

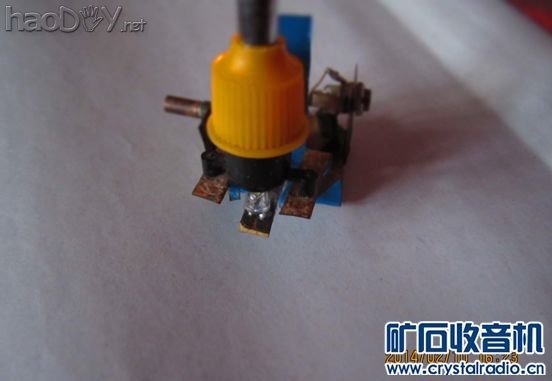

整机

自制超小体积显微镜

显微镜1 拷贝.jpg (23.1 KB, 下载次数: 32)

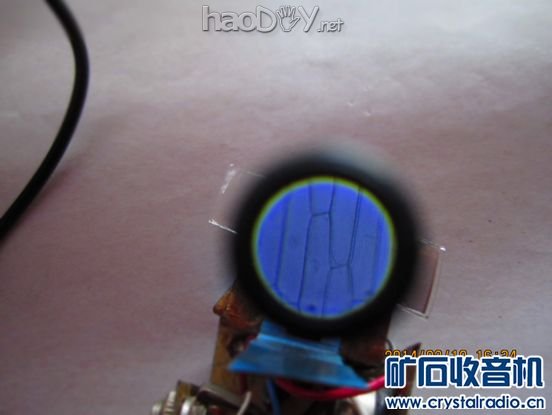

细胞

自制超小体积显微镜

显微镜2 拷贝.jpg (27.33 KB, 下载次数: 38)

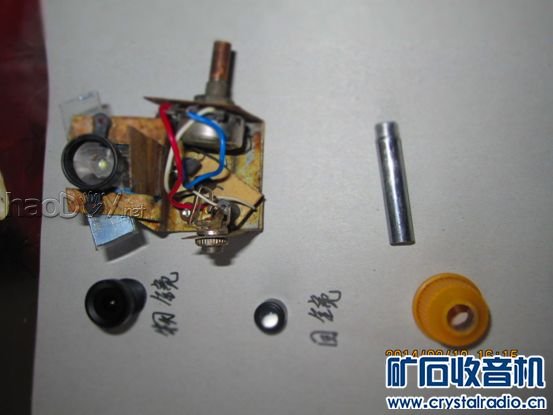

可拆解

自制超小体积显微镜

显微镜3 拷贝.jpg (39.14 KB, 下载次数: 31)

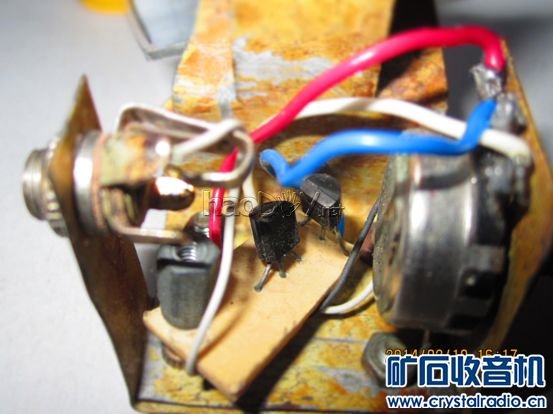

调光

自制超小体积显微镜

显微镜4 拷贝.jpg (27.02 KB, 下载次数: 45)

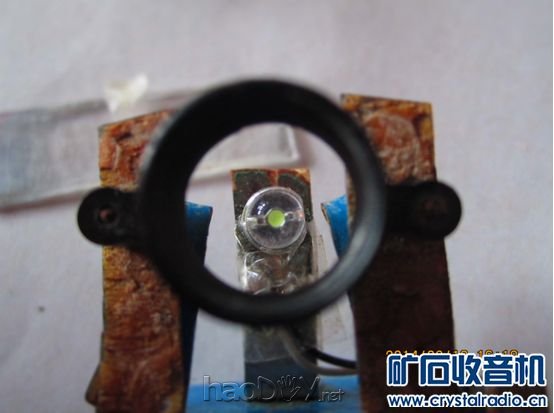

LED

自制超小体积显微镜

显微镜7 拷贝.jpg (34.61 KB, 下载次数: 32)

调光电路

自制超小体积显微镜

显微镜6 拷贝.jpg (24.35 KB, 下载次数: 42)

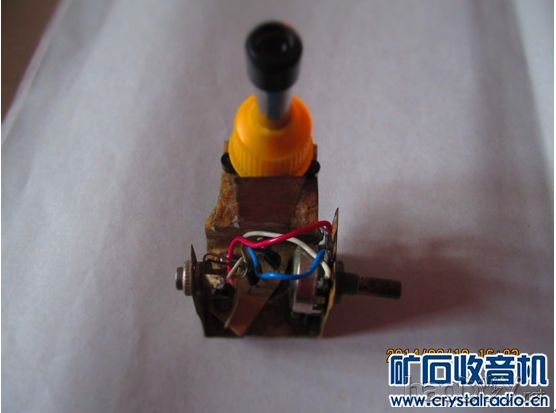

整机

自制超小体积显微镜
