自制DIY风力涡轮发电机

时间:2013-01-21 13:11来源:网络 作者:网络整理 点击:
这是一种风力涡轮发电机模型,如下图:图的右边是一个线圈,线圈与一个发光二极管(LED)串联,里面有可以旋转的磁铁,这就组成了一个简单的小发电机模型。发电



  这是一种风力涡轮发电机模子,如下图:



自制DIY风力涡轮发电机

  图的右边是一个线圈,线圈与一个发光二极管(LED)串联,内里有可以旋转的磁铁,这就构成了一个简朴的小发电机模子。发电机的轴上牢靠了一个硬纸板做的小涡轮,可以看到涡轮下面瓶盖上有一个小孔,从这个小孔吹出来的风敦促涡轮旋转,涡轮再发动磁铁旋转,于是按照电磁感到定律,线圈中有电流发生,电流和电压到达必然数值,就可以点亮与线圈串联的发光二极管。

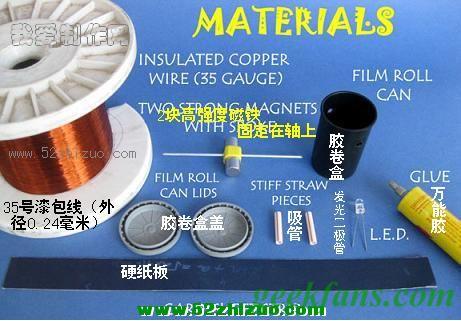

  这个电磁学科技小制作难度较量大,行使的原料也挺多,首要有:35号漆包线(外径约莫0.24毫米)、高强度磁铁、自行车辐条、橡皮或泡沫塑料、胶卷盒、发光二极管、吸管,硬纸板、全能胶等。



自制DIY风力涡轮发电机

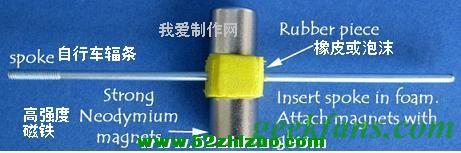

  下图是发电机的转子的做法。用一根自行车辐条穿过一小块橡皮可能泡沫塑料,然后把两块磁铁用全能胶粘在上面。这样车辐条就是转轴,动弹转轴,磁铁也会跟着动弹。



自制DIY风力涡轮发电机

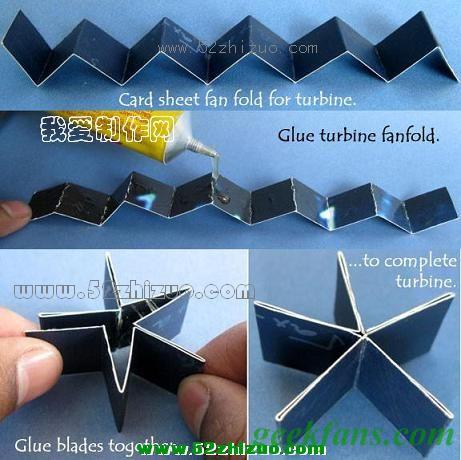

  下面来表明涡轮风车的做法。如下图,把硬纸板中分折叠,用全能胶粘在一路就行了。图中是把硬纸板中分成11份,粘成一个5叶片的风车,着实分成10份也能粘出5个叶片来。



自制DIY风力涡轮发电机

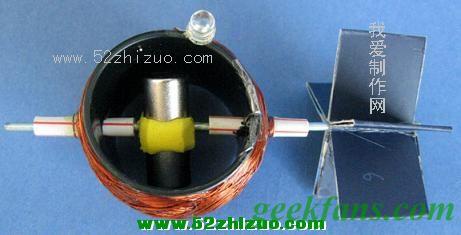

  下图是这个风力涡轮发电机的首要部门的下视图:



自制DIY风力涡轮发电机

  可以看到线圈、转轴、磁铁、电扇的相对位置。剪成小段的吸管套在转轴上,这样可以牢靠转子的位置,让磁铁不会遇到线圈内壁上去。线圈是用漆包线在胶卷盒上缠绕600圈制成的,与一个发光二极管串联。涡轮电扇用全能胶牢靠在转轴上。

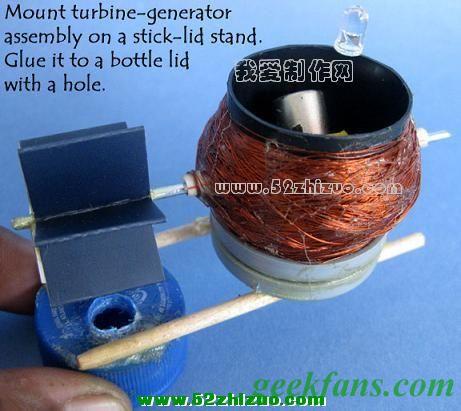

  把涡轮发电机部门,如下图,粘在一个矿泉水瓶盖上。可以看到,缠线圈的胶卷盒下面粘了2个胶卷盒盖,这是为了增进高度,使涡轮电扇恰亏得瓶盖的小孔上方。胶卷盒盖通过2截竹筷用全能胶粘在瓶盖上。



自制DIY风力涡轮发电机

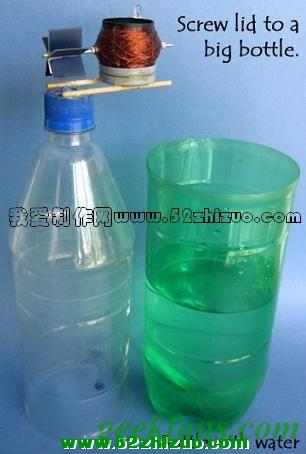

  虽然了,有矿泉水瓶盖,也就必需有矿泉水瓶了。要找一个较量大的瓶子,其它还要找一个更大的饮料瓶。下图包括了这个小制作的所有装置。



自制DIY风力涡轮发电机

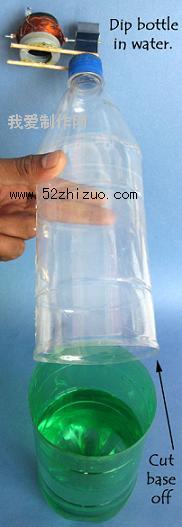

  看到了吗?矿泉水瓶的底部已经被割断了



自制DIY风力涡轮发电机

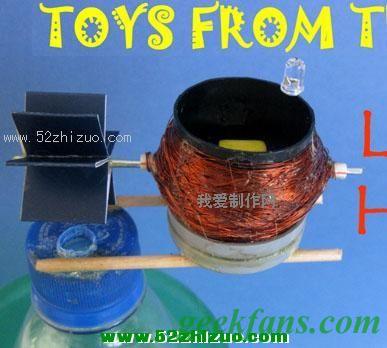

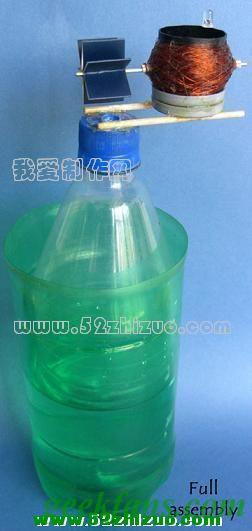

  这个廉价风力涡轮发电机模子的正视图



自制DIY风力涡轮发电机

  大饮料瓶里装了半瓶水,剪掉底部的矿泉水瓶倒扣在水里。

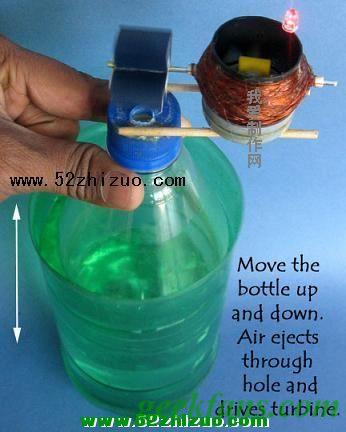

  快速向下移动矿泉水瓶(瓶盖上还粘着涡轮发电机模子呢),大饮料瓶里的水就会敏捷布满矿泉水瓶,这样瓶盖的小孔里就会有氛围高速喷出。喷出的氛围敦促涡轮电扇动弹,电扇通过转轴发动发电机的转子动弹,这样发电机就开始发电。



  向上提矿泉水瓶(但不要高于水面),然后继承快速下压,这样不绝上下抽动矿泉水瓶,电扇被一连吹动,电扇到达必然的转速之后,发光二极管就开始发光,这个科技小制作宣告乐成了!



自制DIY风力涡轮发电机

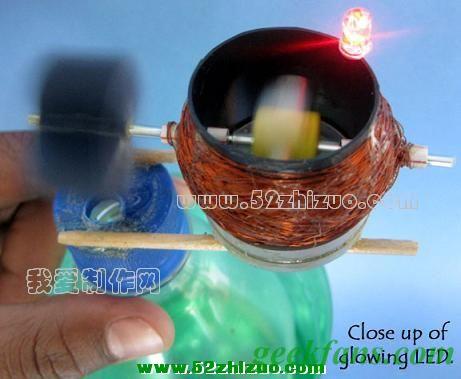

  下图是二极管发光的细节图。



自制DIY风力涡轮发电机

  这个小制浸染到了电磁学、力学的相干常识,还包括了能量的彼此转化,常识性很是富厚,又异常熬炼下手手段,很值得我们各人亲身验证一下。
