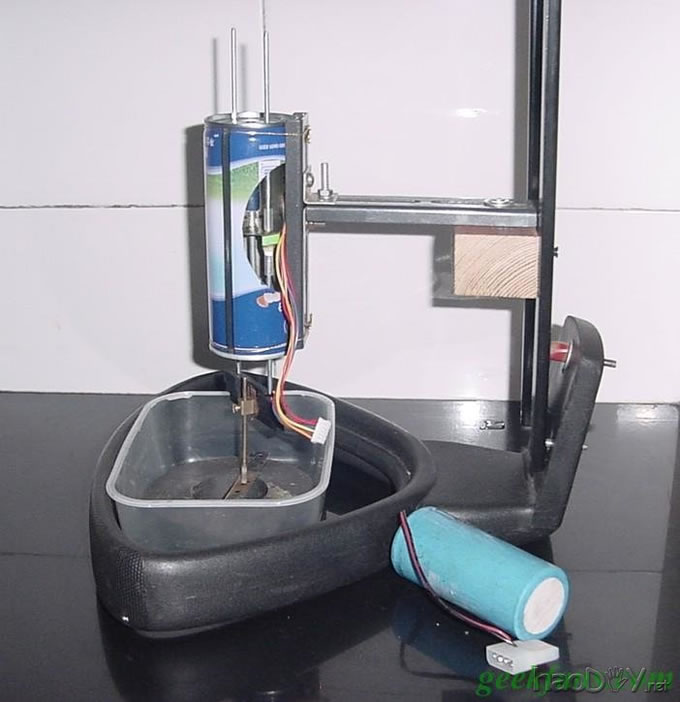

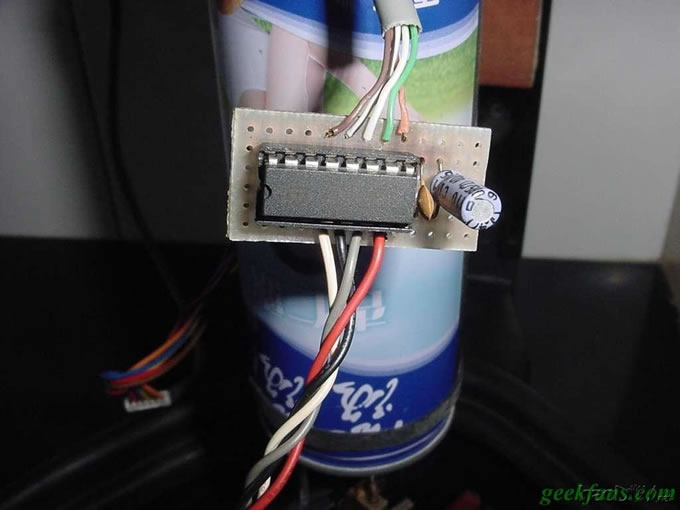

钻头钻不动的东西（导电金属）怎么办？使用电火花打孔机。 现在因为电源部分太乱了，没有拍，只拍了机械部分和单片机控制部分。  ULN2003A步进电机驱动小板。

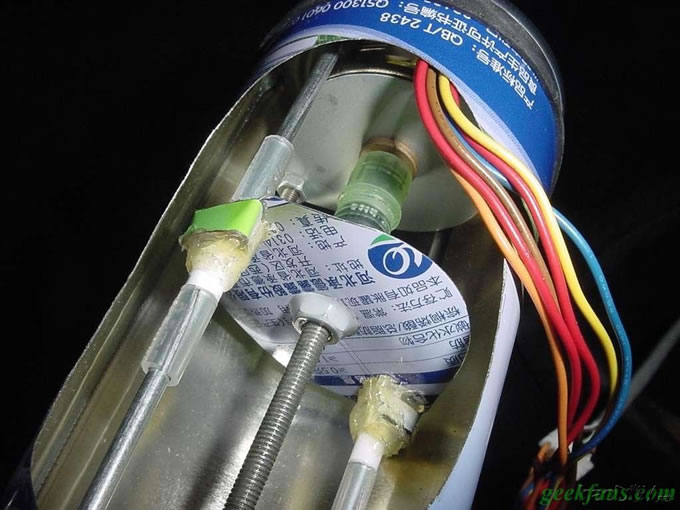

步进电机加螺杆进给机构。

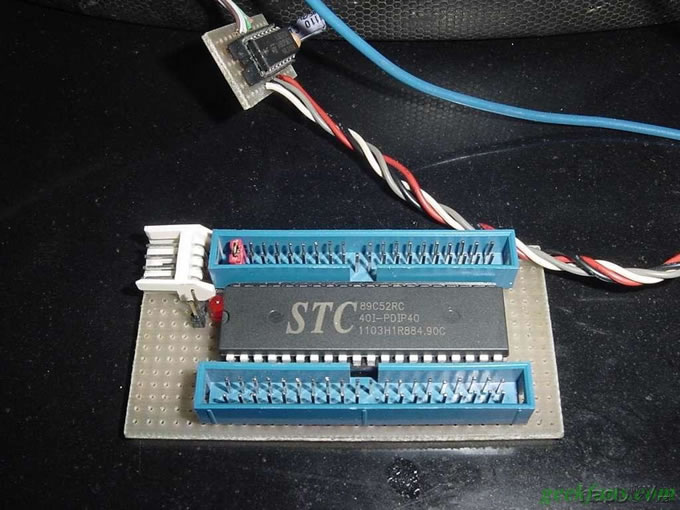

用洞洞板焊的单片机系统。蓝色的是电脑主板上的IDE插槽。白色是软驱电源插座。 电源部分用电脑电源给单片机和步进电机供电，４８V电动车充电器给电火花电路供电。

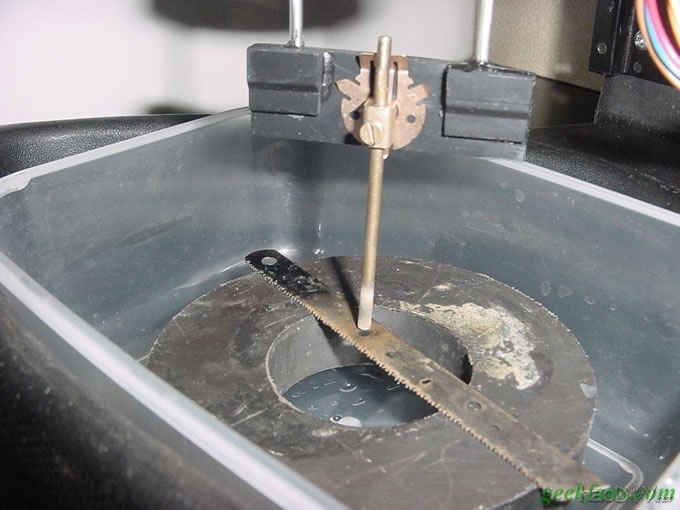

黄铜电极和工件接电动车充电器。

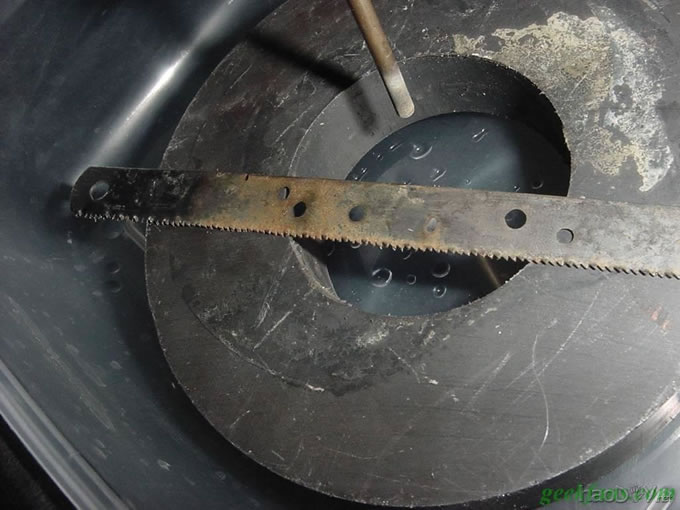

在钢锯条上的打孔效果。  现在因为用了一个智能电压表，成本太高，等取消这个电压表的电路制作成功后马上写教程。 原来是用智能电压表检测放电电压的。现在打算用电脑电源中的集成块LM339做个电压比较器，来检测电极与工件之间的放电电压大小。 就是控制极与工件之间的距离,使电极与工件之间产生火花.电极接负电,工件接正电,工件和电极之间并联一个10微法左右的无极性电容.我用的是洗衣机电容.对电不熟悉的用电脑电源12V就能试出效果。12V电源通过限流电阻对电容充电。电阻20欧水泥电阻.控制电极与工件之间的距离，让它们产生持续的电火花。有人用螺丝手拧，使电极与工件接近。我这个比较复杂，用的是单片机自动控制。现在有重要的事情要做，还扔在一边没有继续完善。等有时间了完善好后一定上教程。 (责任编辑：admin) |
