无刷直流风扇折腾记-多图

时间:2017-07-09 14:52来源:数码之家 作者:guansm 点击:
最近天气炎热,寝室空调不给力,于是打算弄一台风扇来用用。在网上转了一圈,发现有一些小夹扇可以用,价格便宜,但之前用过发现这类风扇电磁噪音有点高,而且不能调速,不符合我的要求;还看了一些直流台式风扇能满足要求,但价格比较高,至少要三四百,性价
  最近天气炎热,寝室空调不给力,于是打算弄一台风扇来用用。在网上转了一圈,发现有一些小夹扇可以用,价格便宜,但之前用过发现这类风扇电磁噪音有点高,而且不能调速,不符合我的要求;还看了一些直流台式风扇能满足要求,但价格比较高,至少要三四百,性价比太低。并且占用空间,也无法在晚上睡觉的时候放到床里面使用。
经综合考虑后还是打算自己买电机组装一台直流风扇,既要能转速可调,还要噪音低。并且价格便宜体积小巧。
     一、材料准备
    二、硬件安装
    三、电路搭建
    四、折腾花絮
    五、后记



一、物料选型

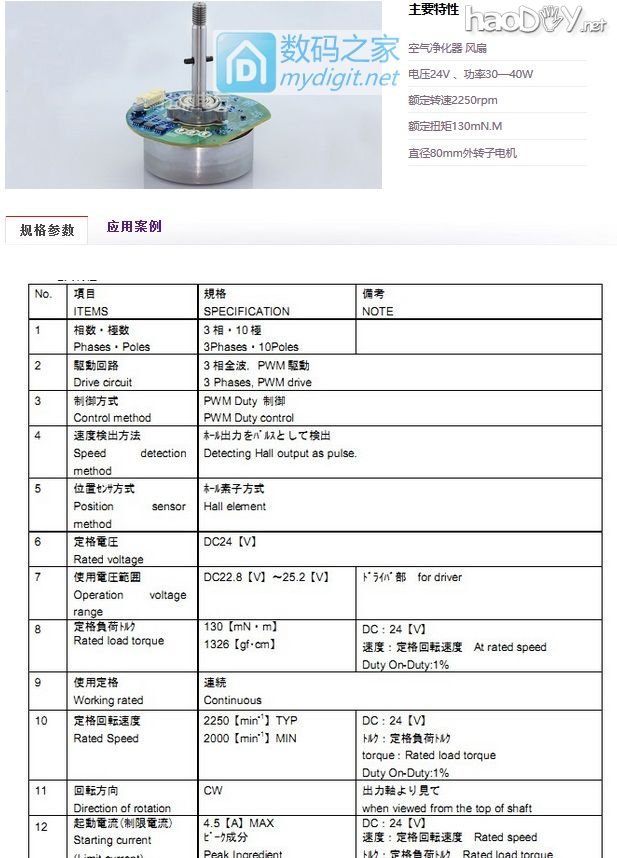

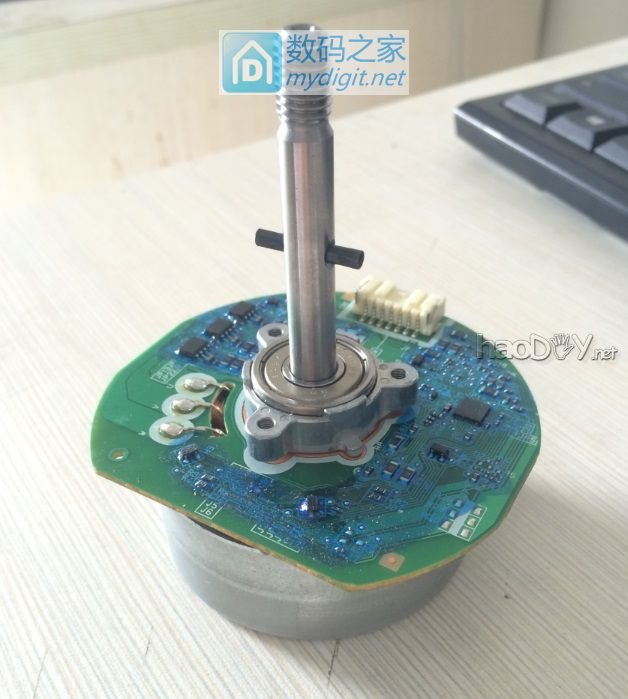

在网上看一家卖外转子直流电机的,电机采用PWM调速,价格便宜,加上邮费才20块钱出头,于是下单。该电机貌似在某米空气净化器上用过。
无刷直流风扇折腾记-多图

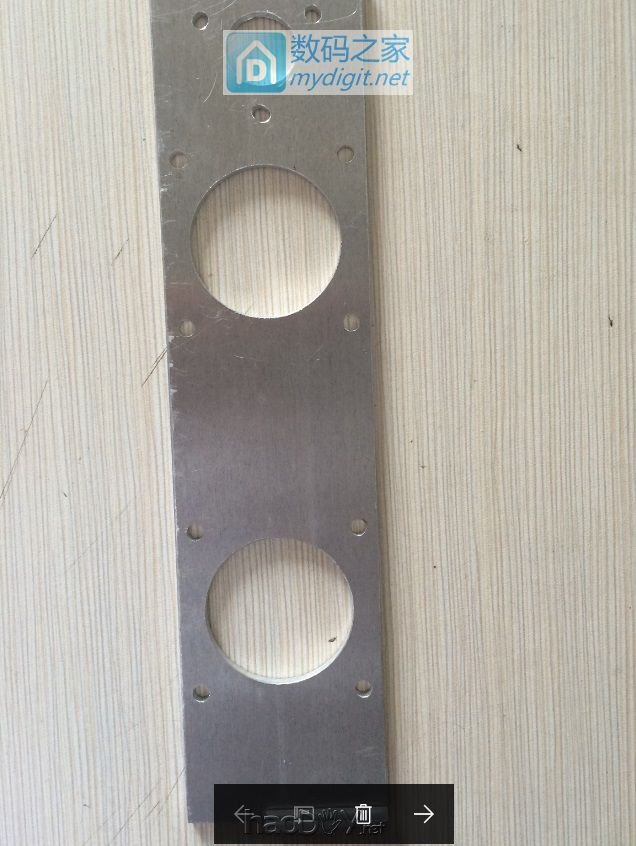

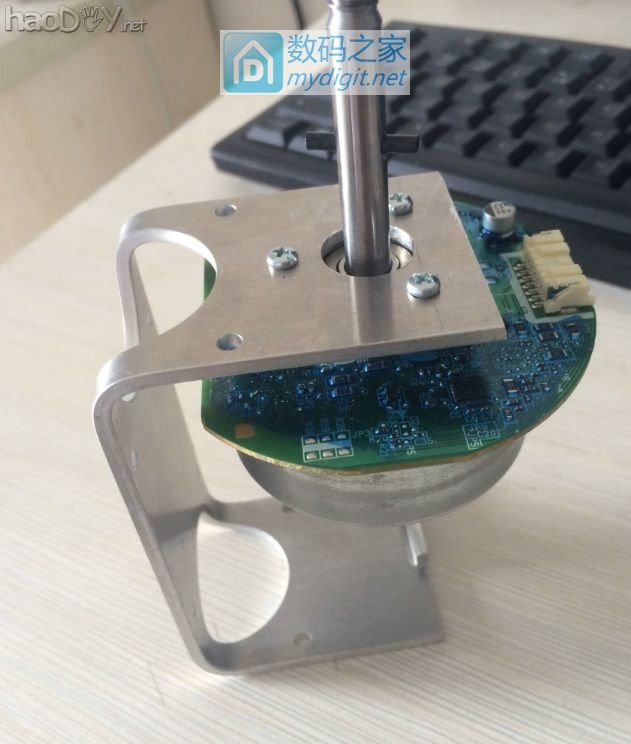

电机选型问题解决了,但还需要弄一个支架把电机固定住。于是找来的一块废弃的铝条,经过自己简易加工后能固定住电机。虽然样子有点挫,希望各位大神不要介意。
无刷直流风扇折腾记-多图 无刷直流风扇折腾记-多图

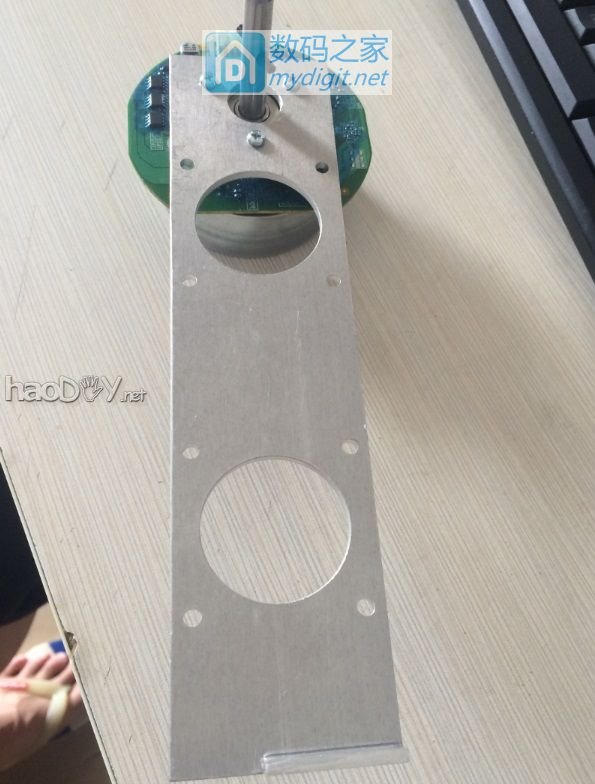

折弯后刚好能固定住电机
无刷直流风扇折腾记-多图

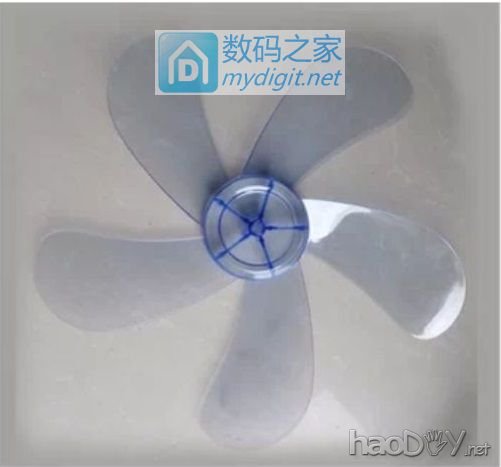

在网上买了一个扇叶,15块包邮
无刷直流风扇折腾记-多图


二、硬件组装

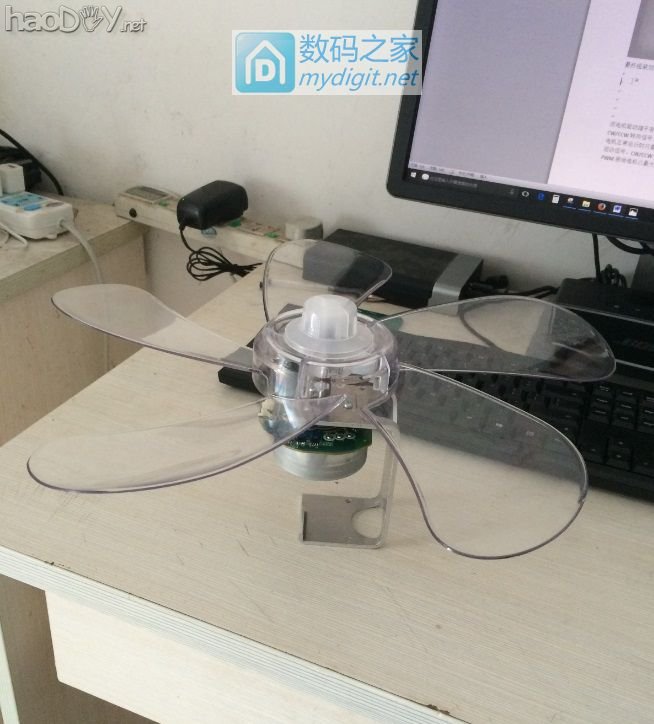

   组装效果图


无刷直流风扇折腾记-多图



三、电路搭建

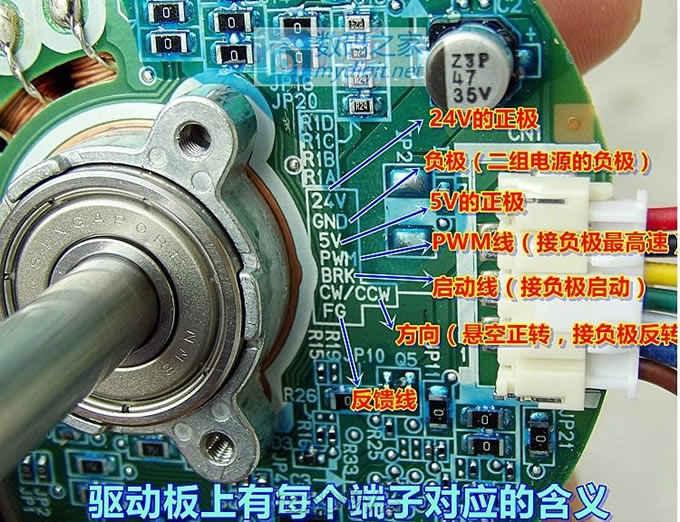

该电机驱动端子有7个,分别为24v电源、GND5v电源、PWM调试信号、BRK启动信号、CW/CCW转向信号、FG转速反馈信号。
电机正常运行时只需要5个信号就可以了,24v电源、GND5v电源、PWM调试信号及BRK启动信号。CW/CCW端子悬空电机正转,FG转速反馈用不是不用接。
PWM接地电机以最大转速运行;BRK接地电机启动。
无刷直流风扇折腾记-多图


(1)电源搭建

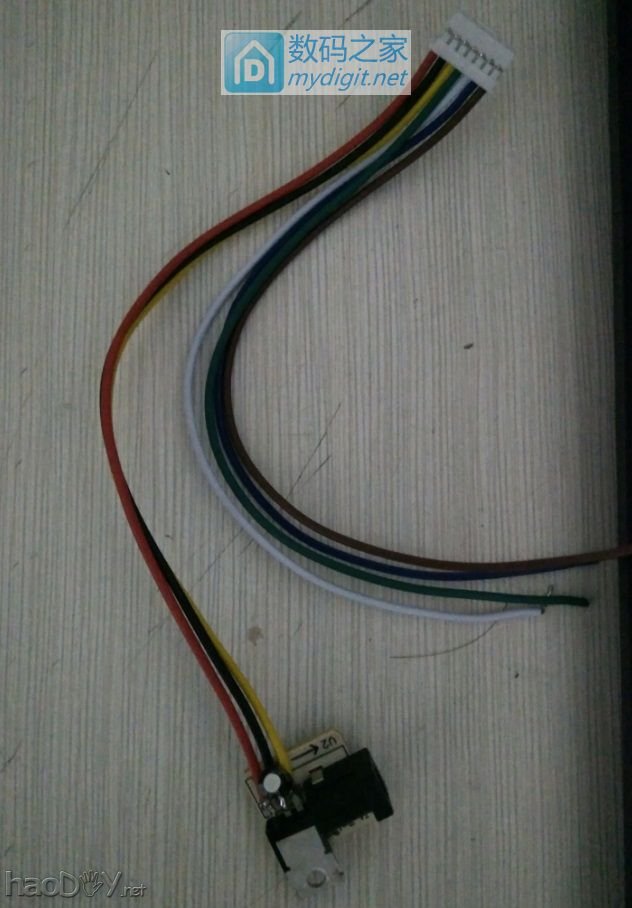

由于该电机需要24v5v双电源供电,于是我用了一个78055v弄成一个双电源小板,用路由器12v电源供电。
无刷直流风扇折腾记-多图




   PWM调试信号频率不清楚,卖家也是一问三不知,后来在网上看到类似电机PWM调速频率在20kHz左右。
无刷直流风扇折腾记-多图




    (2)搭建PWM调速电路

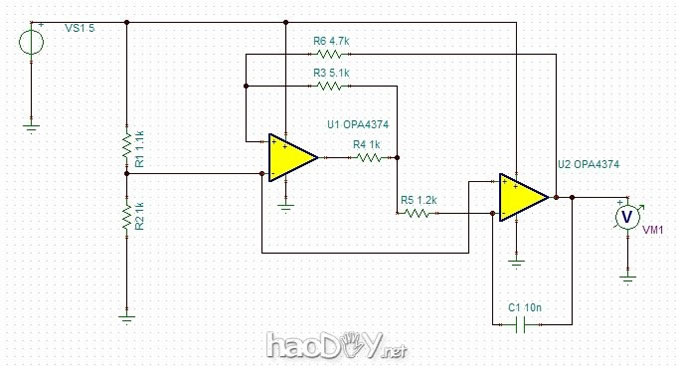

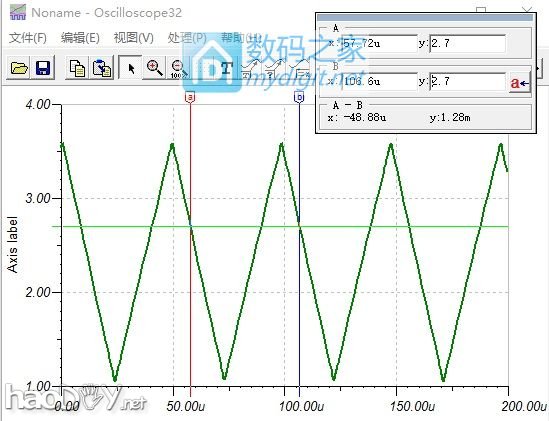

       PWM信号发生电路我用一个双路运放 一个比较器来搭建,双路运放产生三角波信号,然后再和一个可调电平比较就可以得到可调占空比PWM信号。
    至于运算过程我就不推了, 哪位大神有想法可以推一下

       无刷直流风扇折腾记-多图
        无刷直流风扇折腾记-多图

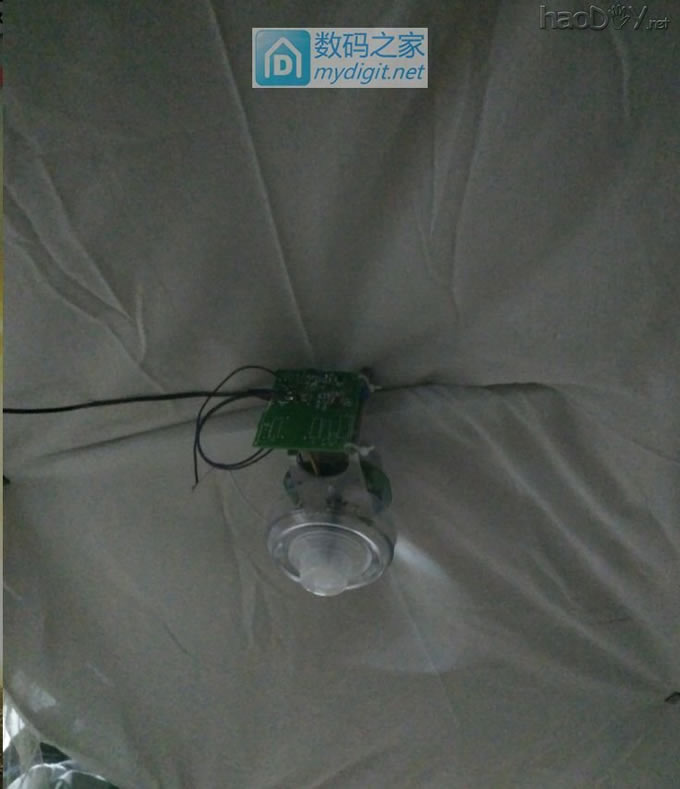

    最终效果图
       无刷直流风扇折腾记-多图



   四、折腾花絮

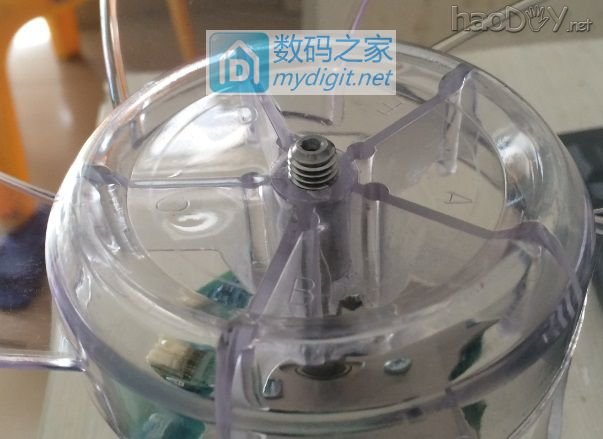

     1、电机回来后上电测试正常,第二天扇叶回来立马装到电机上,发现电机轴非常短,扇叶固定螺帽拧不上  o(╯□╰)o,于是用黄花烙铁稍微加工一下扇叶,终于能拧上螺帽了。
      无刷直流风扇折腾记-多图

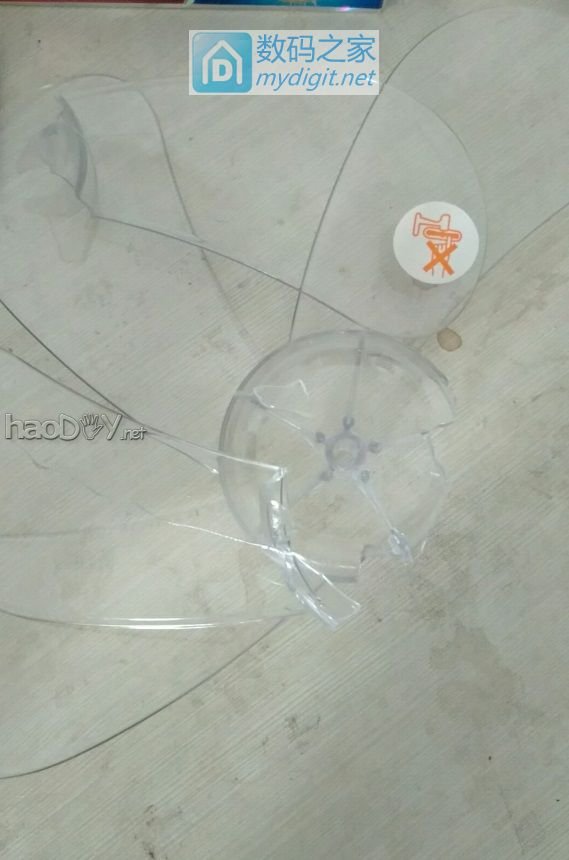

     2、把扇叶装在电机上试转,由于没有固定好支架,扇叶碰到桌子直接被打碎。。。。。
     后来和卖家反馈他的扇叶有质量问题,他立马补发一个扇叶过来,坑了卖家一把。

      无刷直流风扇折腾记-多图
收到第二个扇叶的时候发现扇叶中心有2cm裂痕,我也醉了。。。





       3、把PWM调速电路搭好后焊接完,拿回来还没上电调试,就发现用电源小板无法驱动电机。才隔了一个晚上,上次电机试转的时候还好好的,今天就坏了。


     连电机都无法转了,还谈什么调速?






      具体现象是电机接上电源小板后,BRK信号线接地,电机不转。
将BRK信号线悬空,用手转电机有很大阻尼;如果把BRK信号线接地,阻尼非常小,但电机就是无法启动。








    分析故障原因:
       (1)电源小板损坏,无法提供稳定电源驱动电机。
   于是将电源小板带到公司里面用万用表测试,能有5v电源正常输出。初步估计应该不是电源问题。

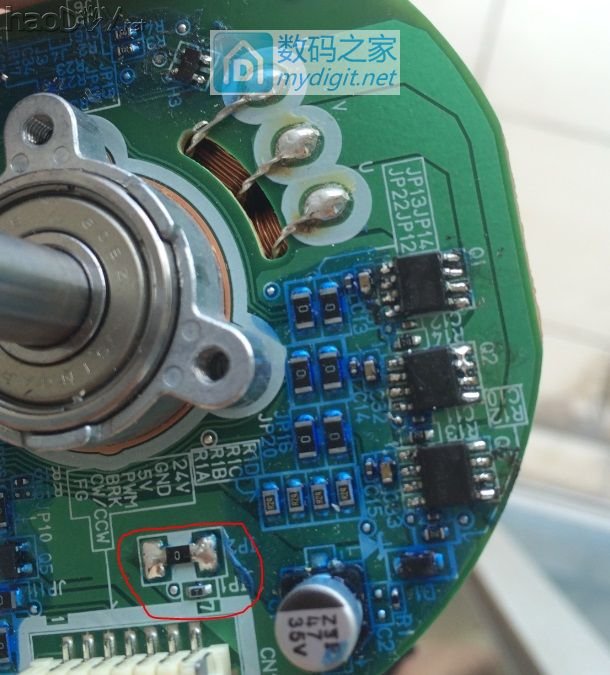

       (2)  电机强电部分限流电阻烧坏,
     该强电电路部分是用一个过压限流电阻加一个稳压二极管组成,若是电压过高,经过限流电阻的电流过大将烧毁限流电阻,从而保护后级电路。
    于是我将一个0Ω电阻并联到该电阻上,上电启动电机依然无法运行,估计应该不是这里问题。
       无刷直流风扇折腾记-多图
     未完待续。。。。。

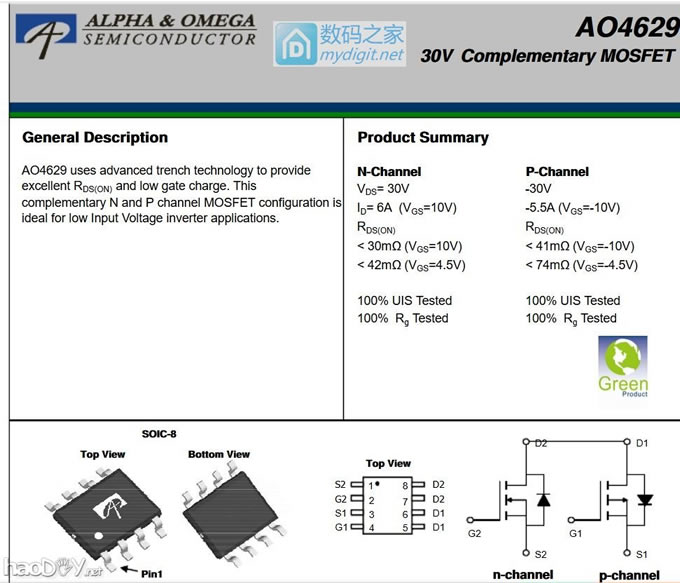

  (3)      AO4629 mos管上桥击穿

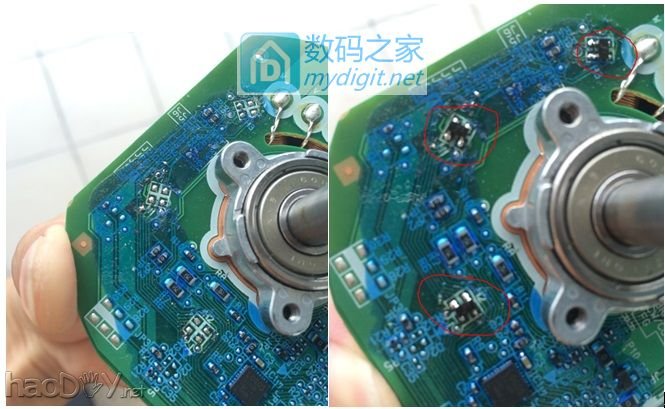

由于电机上电时,启动线不接地。用手转电机有很大阻尼,应该是芯片控制三个mos管下桥导通,电机三根绕组线被短接到地上,造成用手转电机阻尼较大。当启动线接地时,芯片分别控制下桥导通,如果上桥在正常情况下开不起来,电机也是无法启动的。此时用手转电机阻尼较小应该是这样。于是找来一块类似电机控制板,从上面拆出三个AO4629 mos管分别焊上,(如上图)情况依旧。看来不是mos管的问题啊
     无刷直流风扇折腾记-多图






  (4)电机霍尔元件损坏,主控芯片无法正常接收霍尔信号。
霍尔元件坏了也有可能让电机不转的,直接找三个霍尔元件焊上去试试吧。但是电机依然无法启动,现象依旧。
无刷直流风扇折腾记-多图

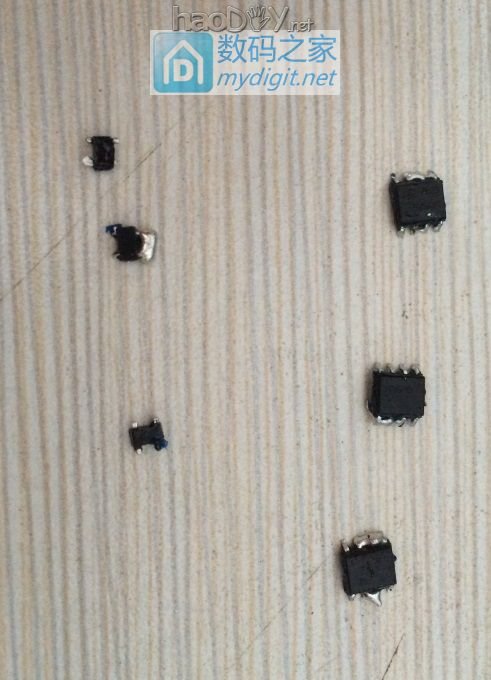

  换下来的6个小东西

无刷直流风扇折腾记-多图




   各位看官不要吐槽我的渣渣焊工,我也是没有办法,设备有限,在寝室里面只有一把黄花烙铁,连一把镊子都没有,更不用说万用表、示波器等高端测试设备了。那可能会有人说为什么不拿到公司里面测试,我想说的是公司门口的保安非常称职,把电机拿进去容易,拿出来比什么都难。

5)主控芯片坏了,没得玩了。。。。。。。。。
照理说芯片没有那么容易坏的,并且芯片还是有输出的。如果没有输出就不会出现转动电机轴阻尼变化现象。
修不好有什么办法,我也表示很无奈啊。。。。。






有没有大神推断到是哪里的问题?说出你的看法,最后再开谜底。






      5PWM电路调试

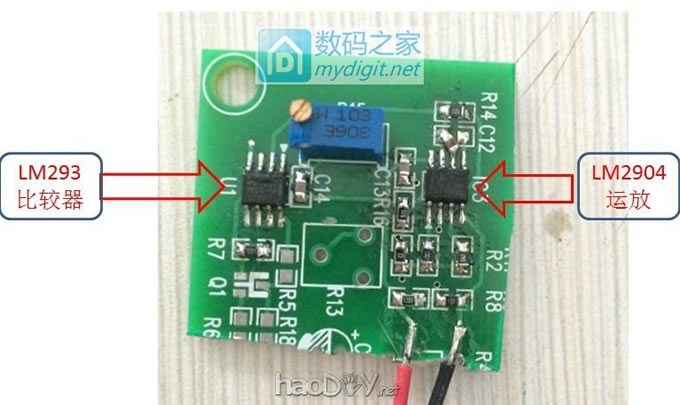

由于这个电路需要用到双路运放,于是我用LM2904来搭建,PCB板是很久之前画的。
    无刷直流风扇折腾记-多图

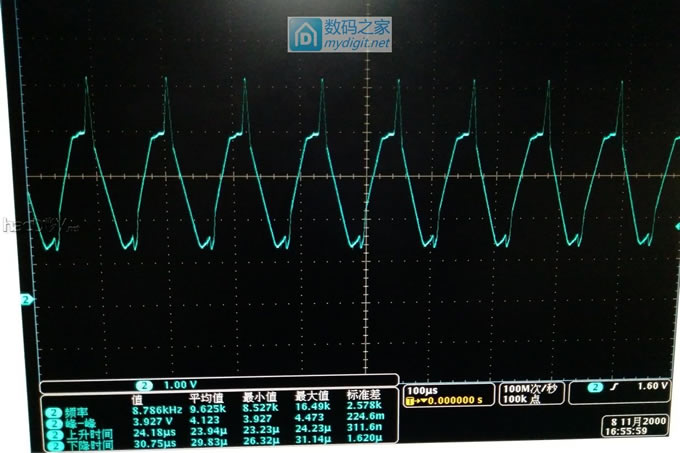

    该电路在调试的时候发现产生的三角波不太正常,跟仿真不太一样,波形有畸变,波形在上升的那里有一个小平台,无法得到一个平顺的三角波。这样就会导致后面的产生的PWM波在滑动变阻器变化一段角度内是没有变化的。
波形如下   我试过改过很多电阻和电容,但依然没有办法调出平顺的三角波


   无刷直流风扇折腾记-多图
