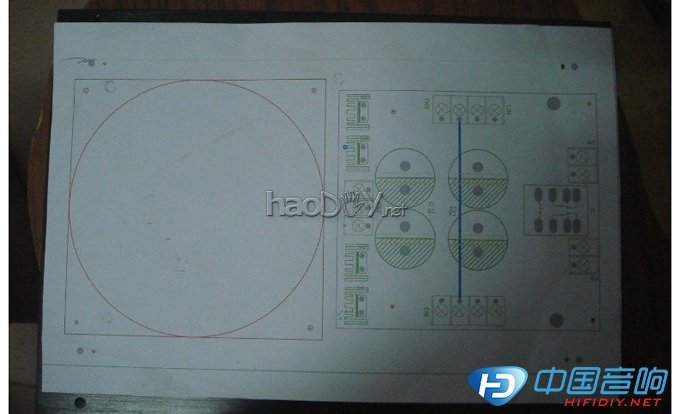

打孔完成,装上板子试试,相当的精确.

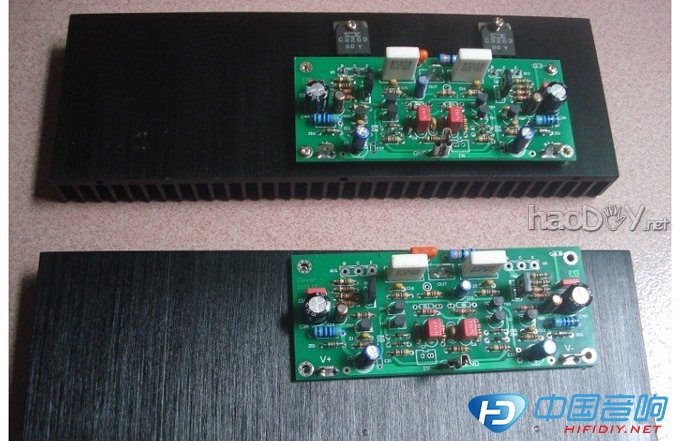

板子装上散热器,开始上电试机了.一次成功,没有发生什么险情.

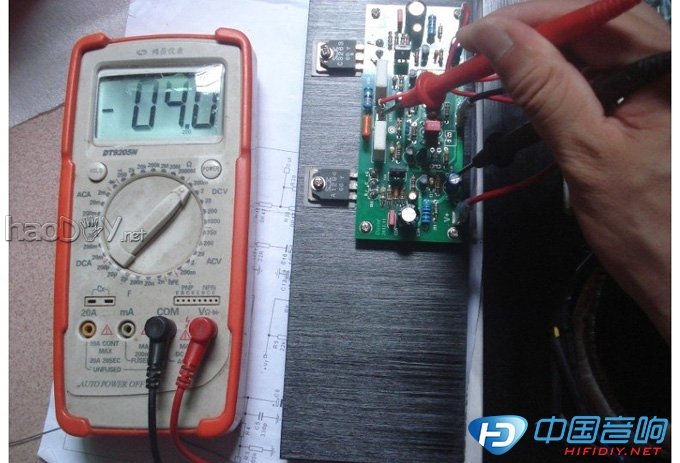

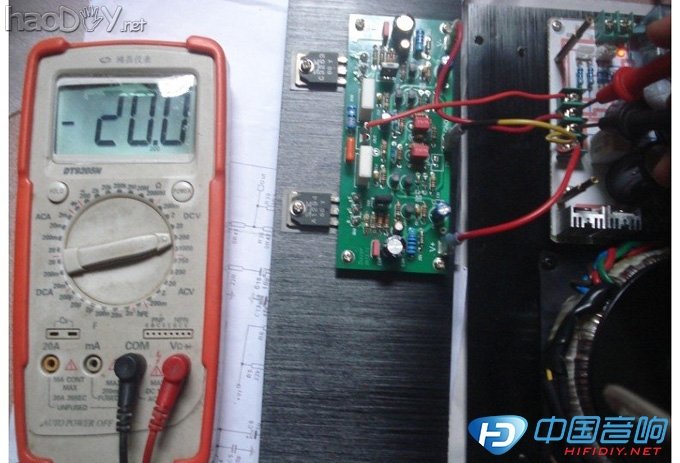

测试中点电压,一个声道的中点电压4MV,还算不错吧,另一声道是3MV左右.

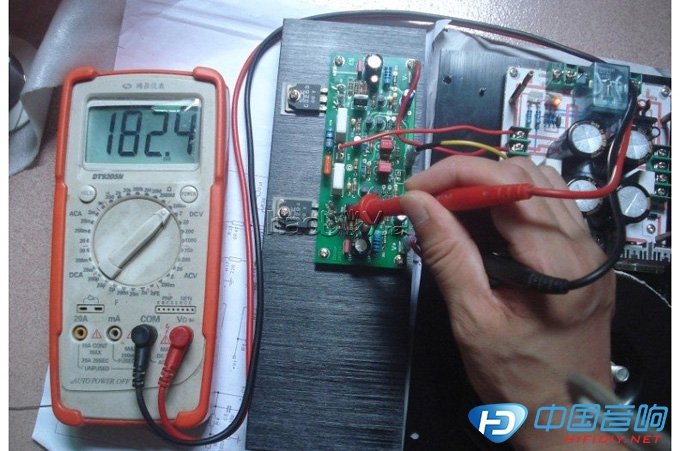

大管C极电压182MV,C极电阻为0.47欧,因此电流大概是400MA.经两小时的试机,散热器温度应该是在50度以内.之前电流在800MA,散热器不够给力,温度高,怕不安全,就调小了电流,反正房间小,平时不会开到很大音量,因此还是能保证小音量下的甲类工作状态吧.暂时先用这个电流听听吧,至少现在没听出来调小电流后音质有什么变化.

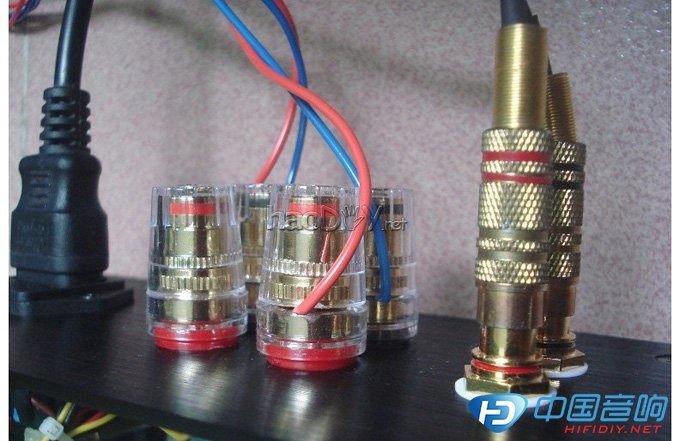

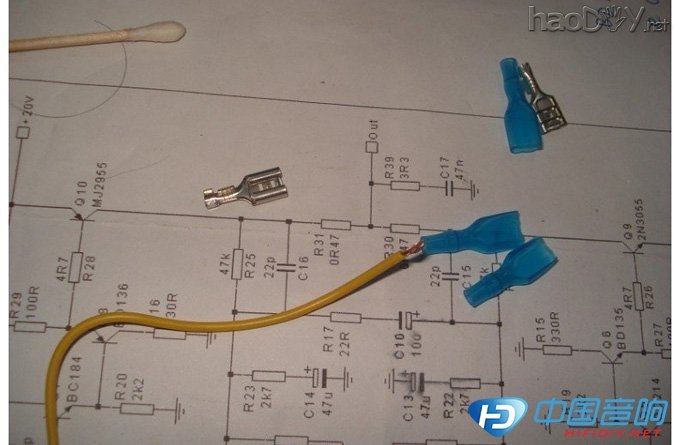

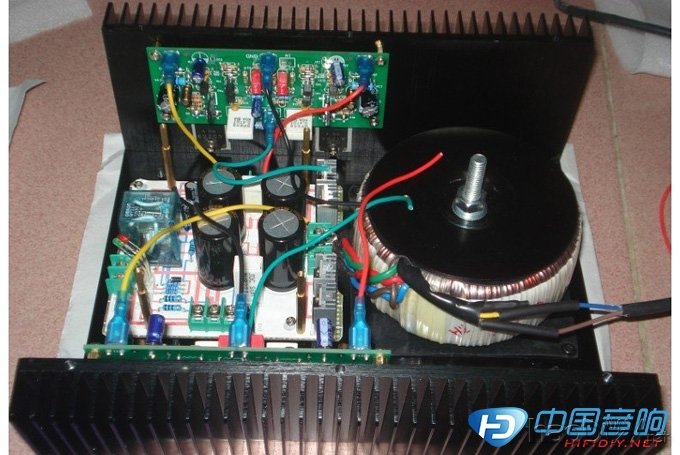

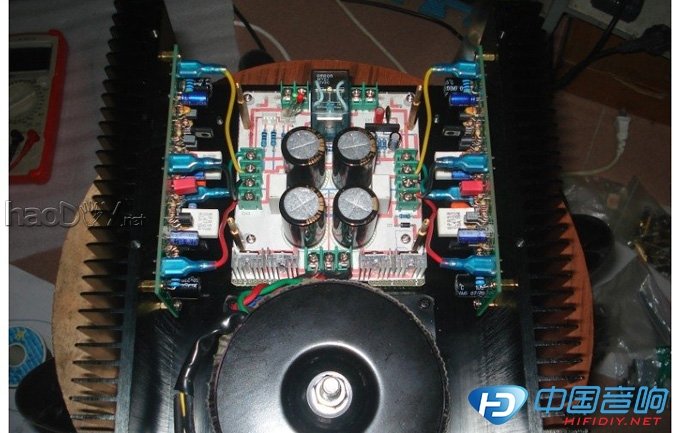

经过两个小时的测试,中点一直是稳定的,于是可以装机了,先做个接线端子.

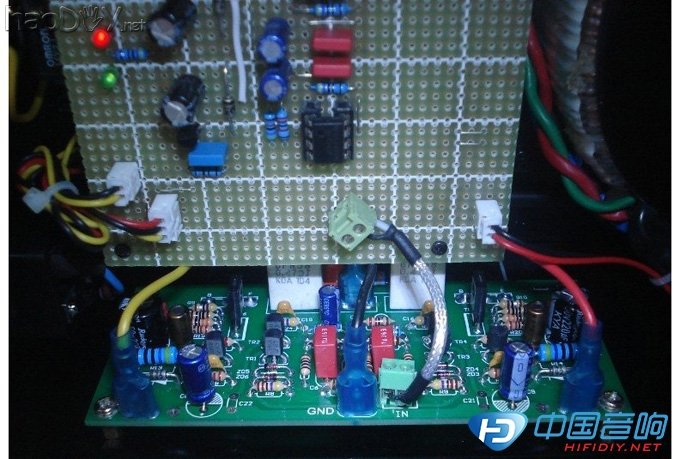

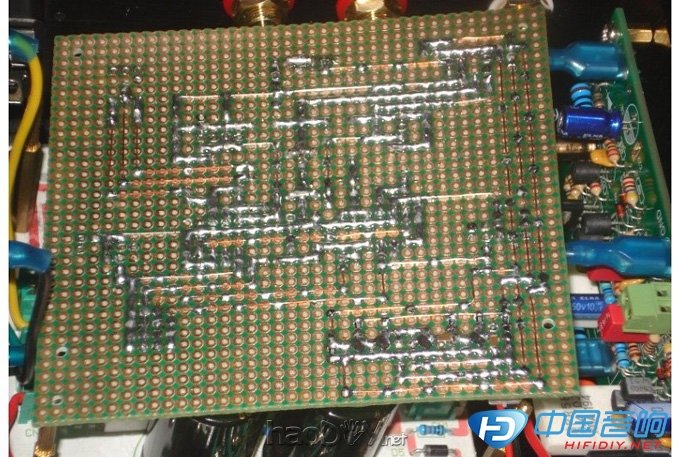

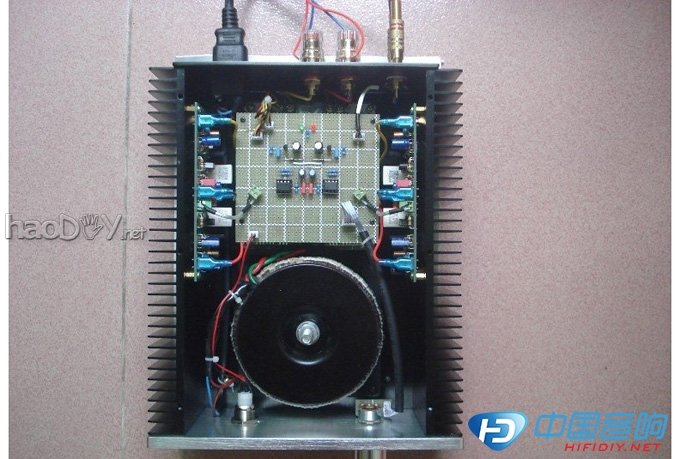

没有音乐传真A1前级,怎么算完整的音乐传真?动手,洞洞板制作.零件一样是普通货,运放是NE5532.下面那部分贴片元件,是什么?这个是指示灯控制,开机或保护电路动作时,LED闪烁,正常工作时常亮.

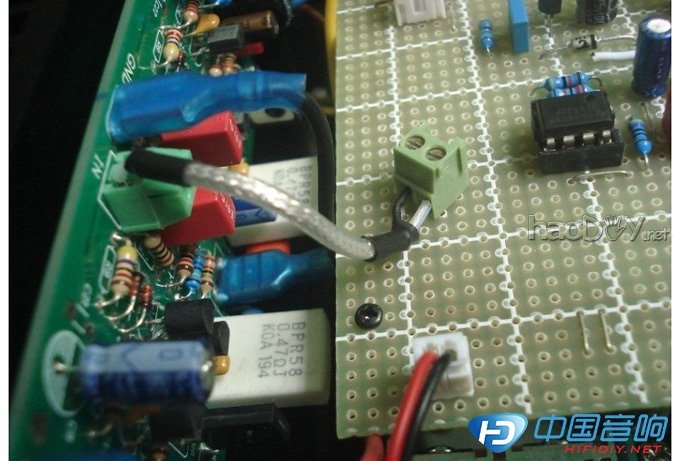

接好线.输入线路径非常的短,以减小干扰啊,反正是这么想的,呵呵.

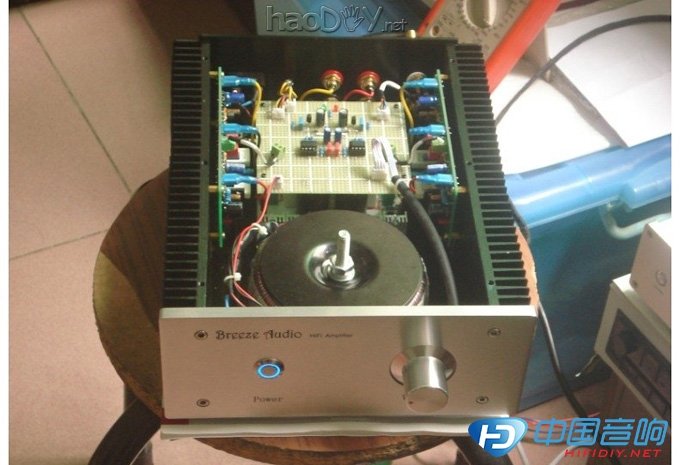

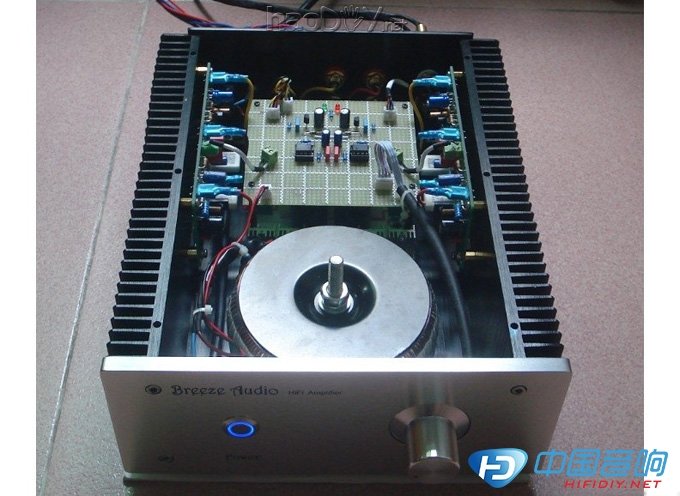

完工啦,来几张靓照吧
