带输出牛的单端小功率放大器功放

时间:2012-10-05 20:12来源:hifidiy.net论坛 作者:DarkHorse 点击:
来绕了一对单端输出牛,用的是3W电源变压器的铁心(看上它主要是铁片比较薄)匝数为500T/100T 用T=2MM铝板折了个机壳2SK214单管放大,声音还可以 半成品: 下载 (86.78 KB) 带输出牛的单端小功率放大器 2006-4-20 12:33 下载 (114.43 KB) 带输出牛的单端小功
来绕了一对单端输出牛,用的是3W电源变压器的铁心(看上它主要是铁片比较薄)……匝数为500T/100T……
用T=2MM铝板折了个机壳……2SK214单管放大,声音还可以……

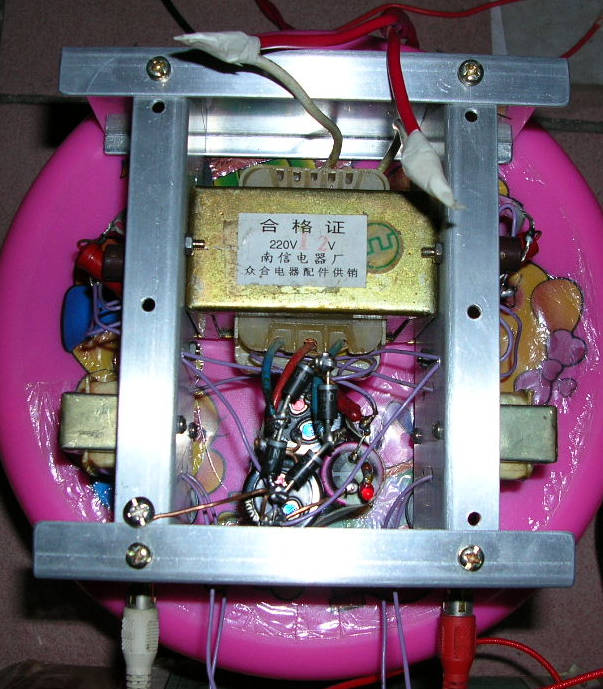

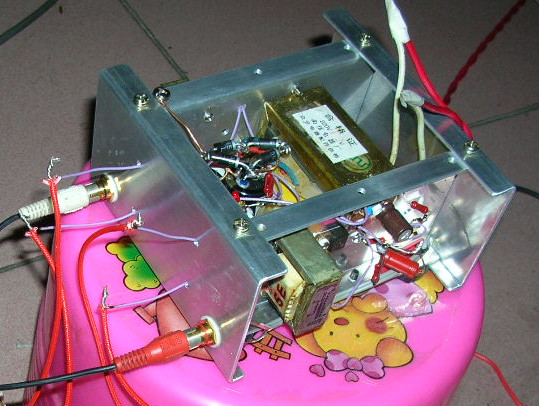

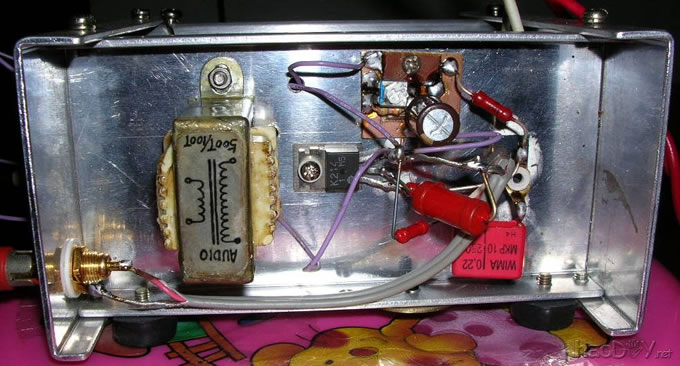

半成品:

带输出牛的单端小功率放大器功放


带输出牛的单端小功率放大器功放

带输出牛的单端小功率放大器功放

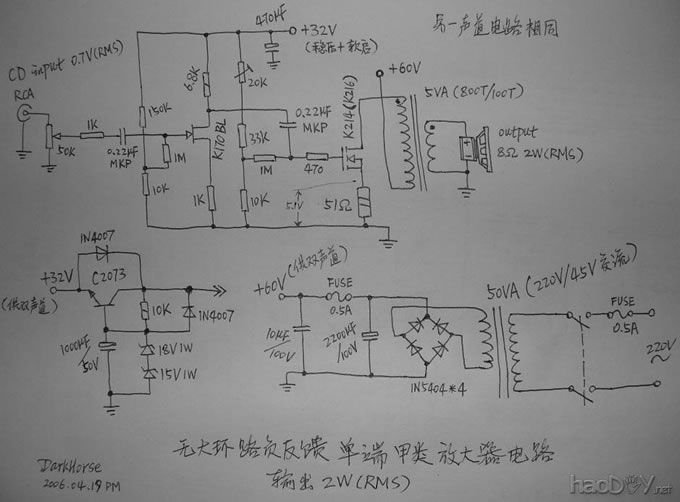

另外为QQLONG兄出了张图(参考)……请大家评价一下:

带输出牛的单端小功率放大器功放

是这样的,先绕初级200T,接着初级与次级并绕100T,最后初级再绕200T……但两级间电容比较大……
EI铁芯顺插,留0.1MM气隙……先整体浸酒精松香溶液,干后再浸清漆,晾一星期,干了就可以了……

确定单端输出变压器匝数比是这样来的:
(1)确定喇叭阻抗(如8欧);
(2)确定输出管的最佳声音的偏流(如K214就100MA多些);
(3)输出管的工作电压(K214是160V,工作电压要低于其1/2,如60V);
(4)确定输出牛初级的最小线径(查表,按2倍偏流选取);
(5)合理分配各放大级的电压放大倍数(GM大就放大倍数大些);
已知电压60V,K214的UGS约1.8V(100MA时),再加上RS的压降,所以其电源有效利用约为50V左右;
50V/100MA=500欧,500欧/8欧再开根号=7.9(这就是匝数比),所以我取了800T/100T……
整个电路的电压放大倍数是50,前级(K170)取7倍,后级(K214)取8倍就可以了……
所以电压的改变对SE-AMP是有影响的,所以还要修改一下元件的值及其电参数(如静态电流)!
