从小学4年级就开始鼓捣电路之类，鼓捣到现在，都工作6年了也没鼓捣出啥名堂，人虽然不算老吧。。。。。但一直处于菜鸟状态。
来论坛三年了，在与坛友们的交流中学到了很多知识与经验，进步比过去这十几年要快。不过实话实说，个人对电路结构、调试之类了解的仍然不是很透彻，只懂些基础的皮毛。
从厚膜玩到集成IC，目前的水平也只是刚刚能照图做响。至于调音测试之类，由于不是我的本职工作，且有很多其它爱好，时间、精力、金钱上都不太可能做得很完善。
分立元件对我来说有很大的诱惑，小功率的应该可以，但那种大动干戈的牛机，如果以现在的工作和生活压力，恐怕真是难以折腾的起了。

看到本次大赛的主题是"功放DIY”，而刚好今年又有朋友要我帮着做一台接电脑用的桌面功放，而且老婆大人也整天吵吵要一台不裸奔的功放用，就一起做了两套。
我想今年要是不参赛，下次就不知道是什么主题了，干脆，斗胆参合一下！高手们估计是都看腻了什么3886,7293之流，不过，或许对刚接触音响的新手们有一定的帮助吧。
这也是我发此贴的意义：不以事小而不为，相互交流，共同进步！

这两套功放是从今年5月份就开始准备了，陆陆续续的弄，目前有一套已接近完工。照片还是按进度陆续放出。

既然定位在桌面功放，接电脑用，必然也就是推一推书架箱，功率要求也不是很大，而且发热量要控制得住。之前已经做过一台四声道7294的半成品（犯懒仍然裸奔中），
还帮人做过一个拼装的7293，对这个IC的使用有一定的把握。所以这次还用它：要求机器体积小巧，每声道单块IC，选择适当的电压供电，在在音质与发热量之间找个平衡点。
先从电路开始。

01.

没有太多特别的地方，基本就是官方电路，只是输入耦合个人仍然认为2-3uF比较好听。图中所有元件参数都是最终实际参数。
另外朋友要求有两组输入可以切换，所以加了个信号切换继电器。电源部分的开关设计在此先感谢“低音巴松 ”、“shinyue ”、SHILKA “等坛友帮助出主意。

02.

有了完整电路图，就该布置元件和走线了，抢了老婆的pad感受一下“高科技”。。。。

03.

机箱在网上买了俩，具体什么型号也搞不懂，反正样子比较朴素，我很喜欢。不过想要放大点的牛而不想把电位器的线弄得很长，只好设计电位器延长方案了。

04.

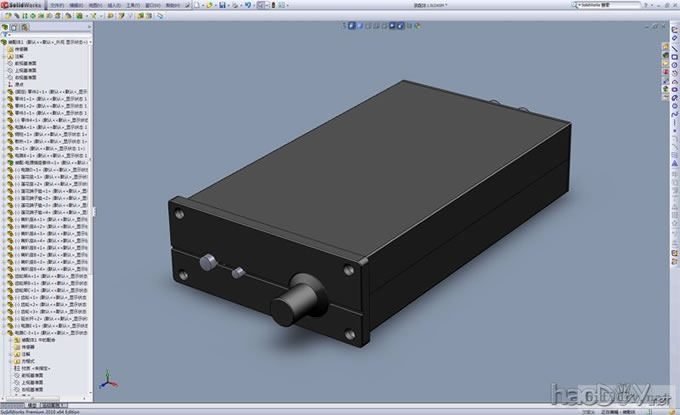

仍然不会专门的电路绘制软件，还用老本行solidworks吧。。。先测量所有元件的外形和引脚尺寸，然后布网格，画PCB图。

05.

局部。就两块，而且没经过测试，就不开板什么的了，浪费。仍然用单面感光板来做，IC引脚处有另外一小块反过来做集中跳线，方便布线。

06.

机箱也是实际测量建模，所以各元件的装配关系很明了，也方便后期加工。唯一需要定制的就是牛和两个IC的导热板。
散热完全靠机箱本身，这种是第一次尝试。（后来测试问题不大）

07.

背面。

08.

细节。布局很紧凑，比较担心的问题就是散热，还有牛会产生干扰。#p#分页标题#e#

09.

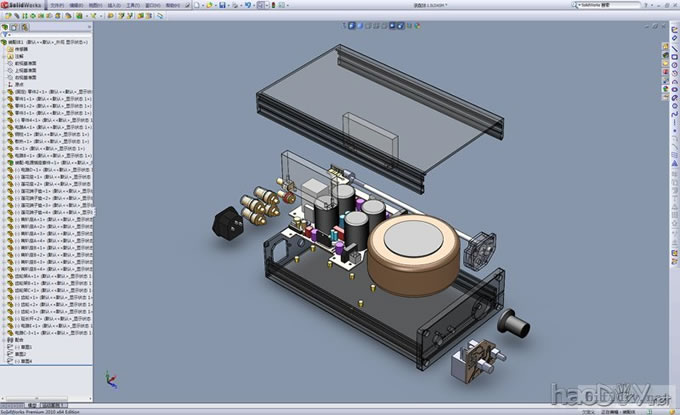

部件装配关系。

10.

完成后基本就是这个样子，很朴素。




最后出来的PCB是这样的。。。一点接地，单面板难度较大，手潮，最后基本上搞成总线式接地了。

12.

这里再唠叨一遍感光板的用法给新手参考。
拿激光打印机打印胶片，打了好多张，有的板子反了，有的字反了，有的打花了。。。。
最后选出两套，叠在一起保证基本不透光。放在两个荧光台灯下曝光15分钟。
（曝光时间和光强，距离，甚至感光板生产日期都有关系，使用前最好先裁一小块测试一下）

13.

由于上次搞感光板，最后整个用洗板水洗过，把感光膜都洗掉了，又不太会涂绿油，结果铜箔不久就发暗氧化了。
这次开动脑筋，研究了个新方法，就是二次曝光，做出焊盘。（不做焊盘的话，感光膜有一定的阻焊作用，不好焊）
方法很简单，就是第一次晒好电路后，蚀刻的时候避光进行，这样蚀刻完感光膜仍然有效。
然后再次用画好的焊盘胶片来曝光，最后进显影液显影就OK。

14.

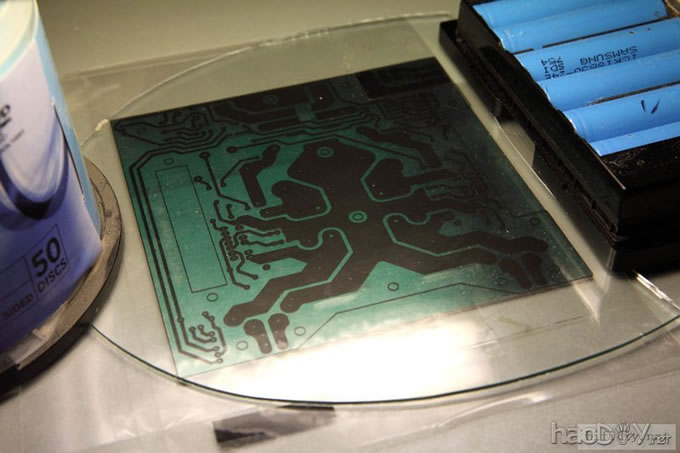

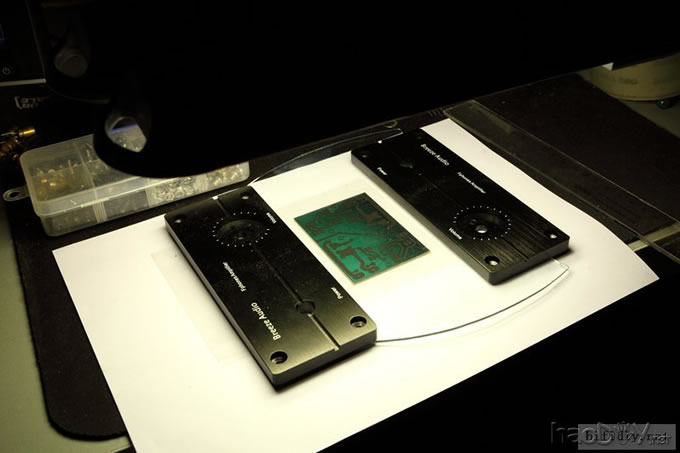

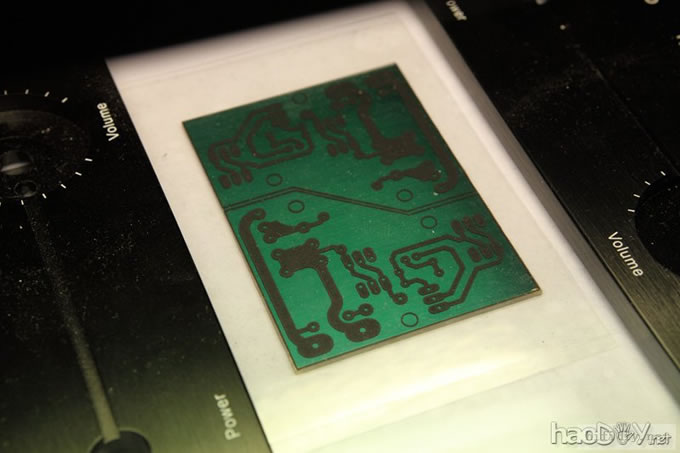

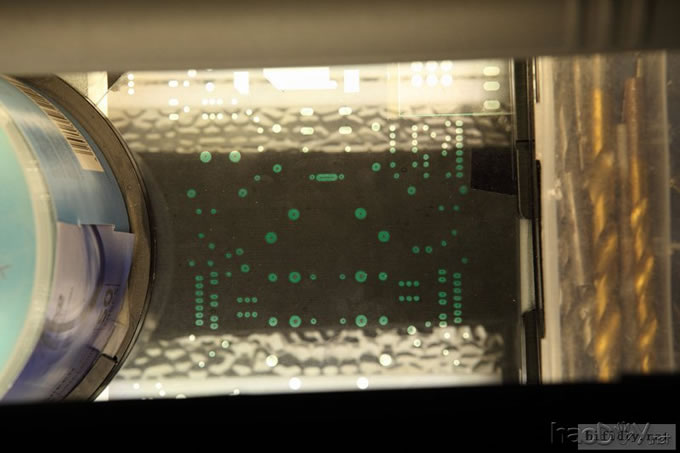

这是小板曝光中。两块压板就是这次要用的机箱面板。

15.

玻璃板一定要压实，不然线路会模糊

16.

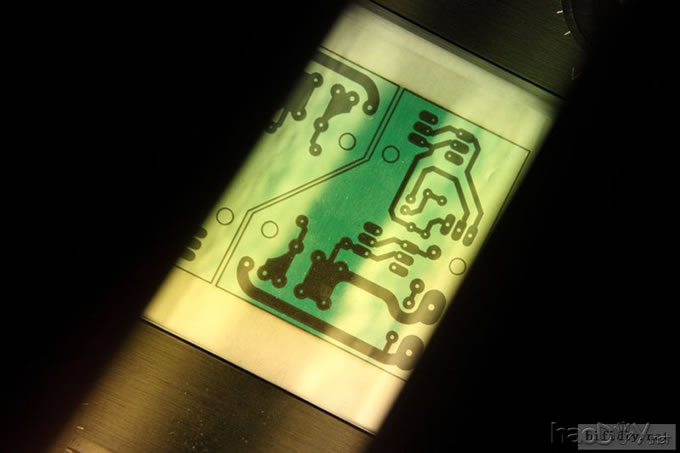

快好了，颜色会略微从淡绿色变成蓝绿色。（过曝也不好，线路上会有很多麻点，除非你的胶片打印的足够黑）

17.

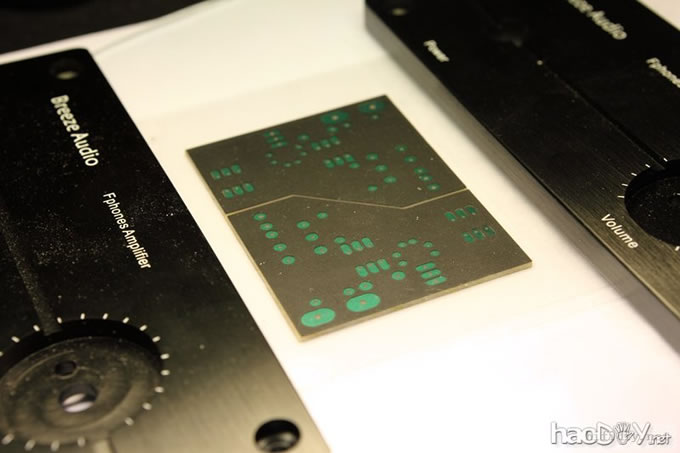

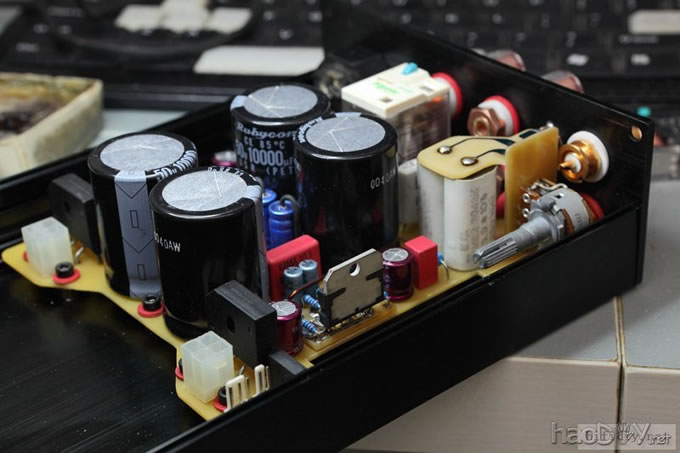

晒小板焊盘中。蚀刻用的是“蓝色环保蚀刻剂”常温下腐蚀了将近1小时。
（试过增加浓度，结果铜箔变成花花绿绿的，而且不再继续反映，应该是钝化了）

18.

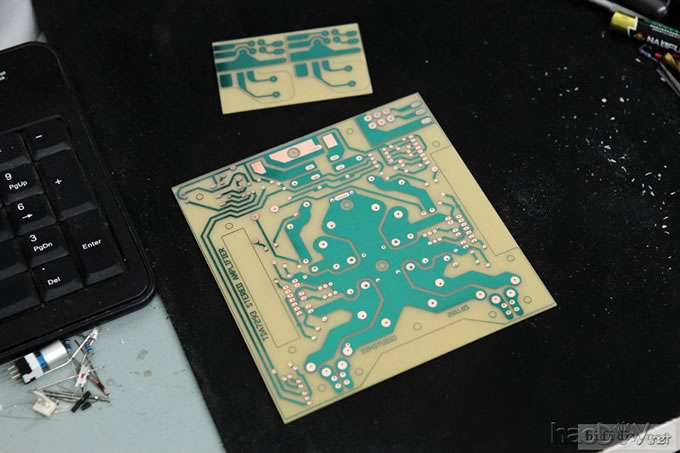

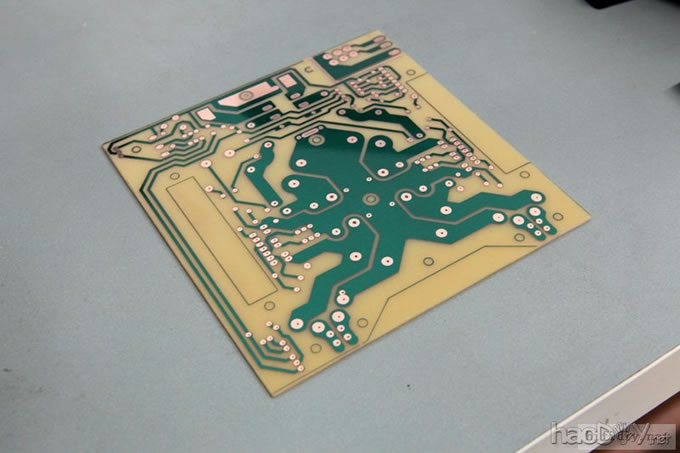

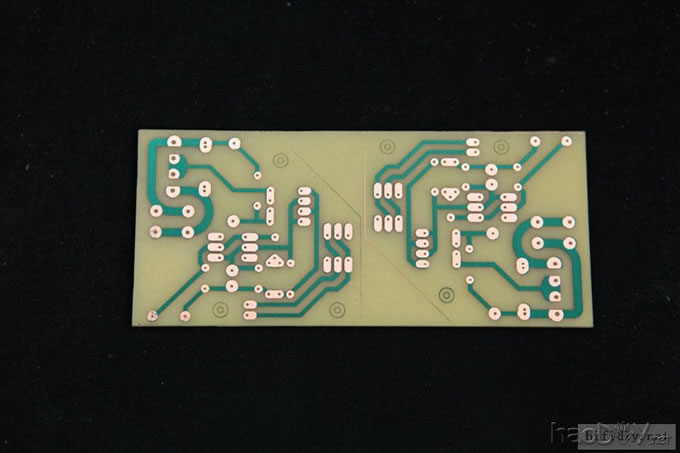

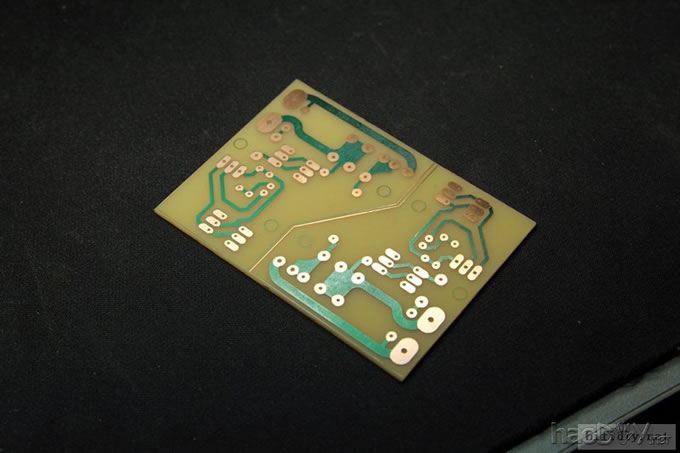

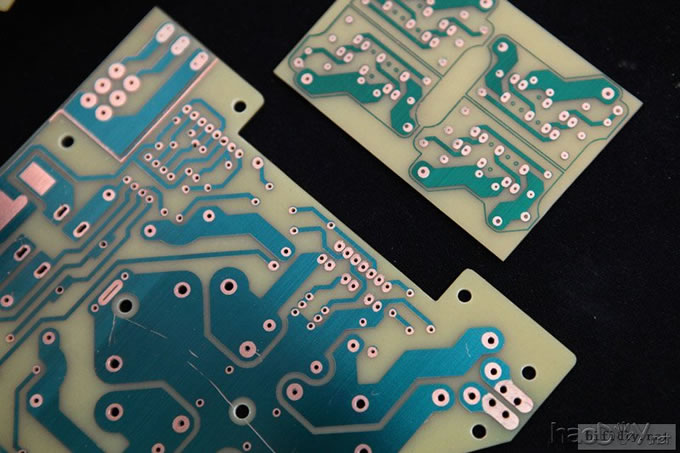

最后完成的板子。

19.
#p#分页标题#e#

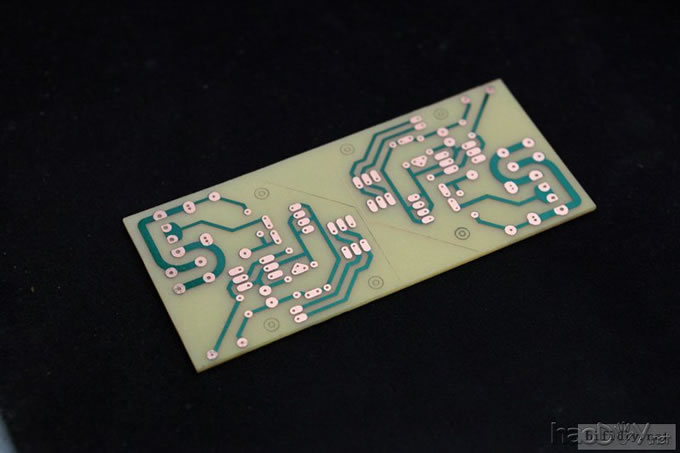

由于感光膜的保护，不涂绿油也不会担心氧化问题了。（不过要注意，感光膜比较薄，不耐划，制作中要小心保护）

哎，感冒中。。。。今天先到这，明天继续。

P.S.为了大家方便看帖，一般的回礼贴我会在后面集中回复。欢迎大家多发表自己的意见和建议



20.

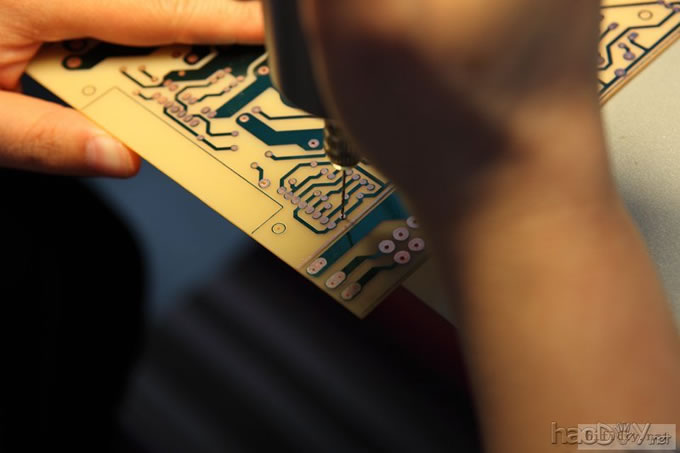

电路板打孔，老婆非要试试，结果，有几个眼打偏了。。。

21.

没把桌子一起打了孔就很不错了

22.

打完孔，裁完边。掏孔用的是叟弓，也叫曲线锯。直边直接用的钢锯。
最后用小锉刀将边缘打磨光滑，并且倒角。

23.

可以看出，先做的那块大板子的颜色已经变的更蓝了。

24.

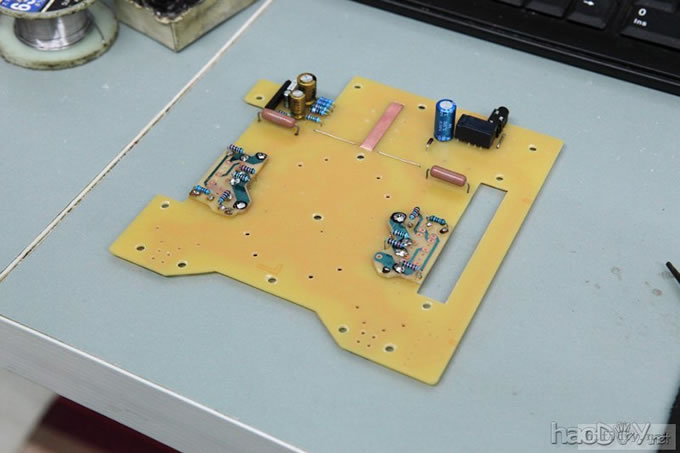

陆陆续续的开始往上焊零件了。本来老婆想试手来着。。。。最后被我改成围观了。

25.

元件基本都是网购的，很多都是二手拆机件。威玛，飞利浦应该都是真的，比较怀疑的是ELNA。电阻就是普通国产金属膜。
（电阻先后买了两批，第一批买的网上30元电阻包，结果精度很差，还是铁脚。后来去中发电子市场重新买了一堆，铜脚，而且精度也不错）
右边用0.5mm的铜皮做了地线的跳线，从继电器肚皮底下穿过去。

26.

小元件差不多都焊完了。

27.

准备上主滤波。一般常规的是30*50mm，机箱装不下。所以费劲找了体积比较特别的红宝石，30*40mm。
外观上看，应该是真的吧，新一批顶部没有绝缘帽，直接一K形口



28.


前面说过了，手潮，焊工烂，又不能用洗板水。希望没让大家的午饭浪费掉
(后来发现，焊点不圆滑和焊锡质量有很大关系，前一卷焊锡用完了，换了另一个牌子，感觉超级好用，流动性和光泽度都不错）

29.

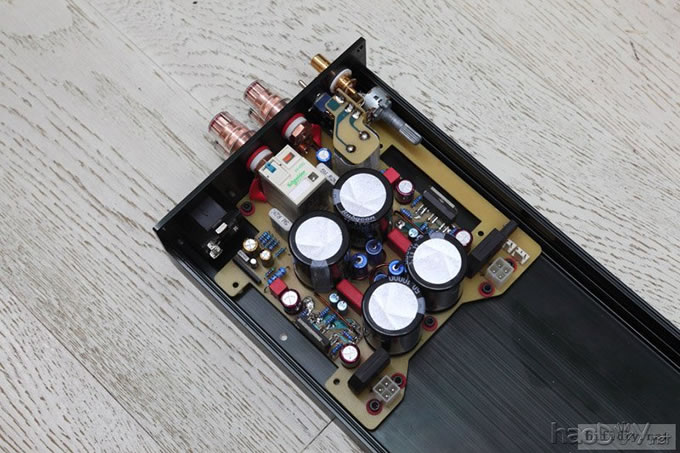

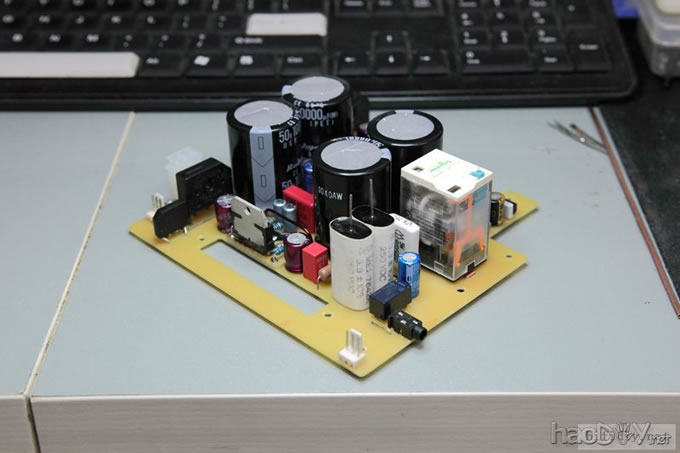

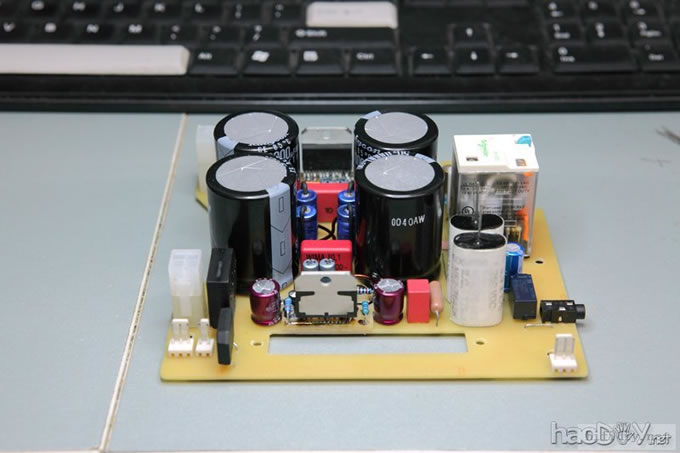

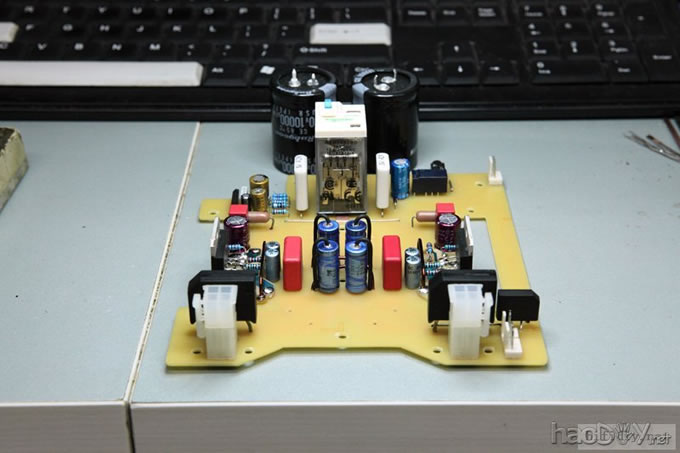

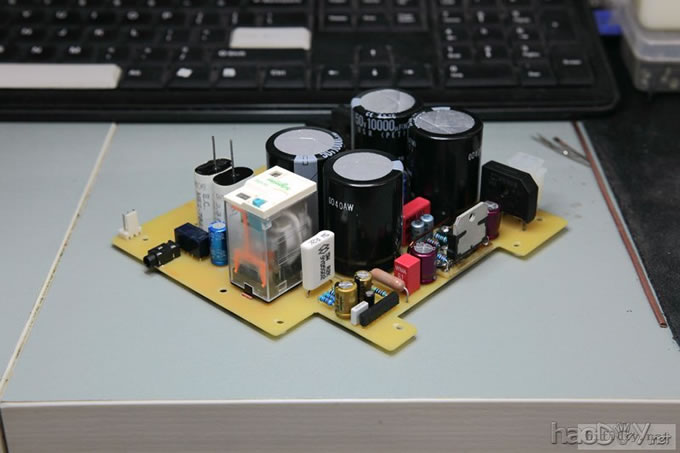

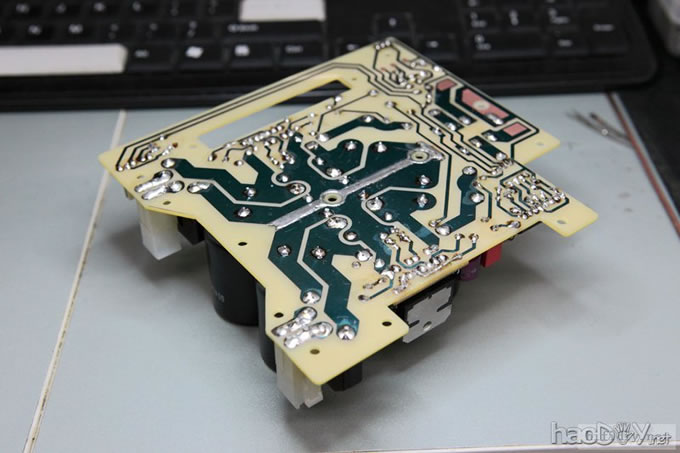

主体基本焊完了，各角度拍下。

30.
#p#分页标题#e#

31.

32.

33.

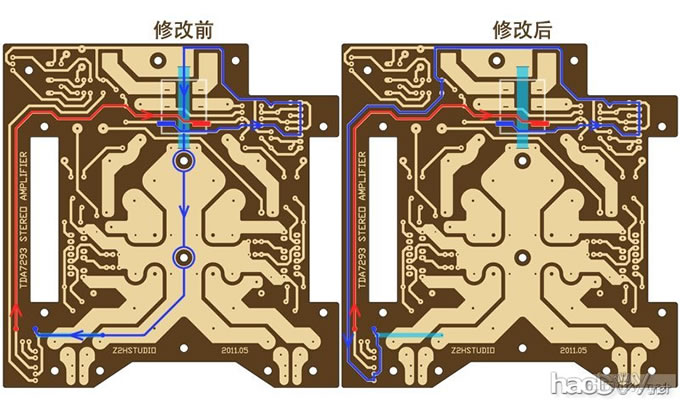

期间单独测试了喇叭保护电路，工作正常，3秒吸合。但整机测试时发现有极大的交流嗡声，立马头大了。后来发现是保护电路的地线走的不合理。
最开始是从整流出来，正电源从板子侧边走到pc1237。而负电源是用跳线直接连在放大电路的地线上，这样形成了一个大的电流环。
后来不得已，将负电源改为借用原来给信号切换继电器供电的线路，从侧边走。这下噪音全无了


34.

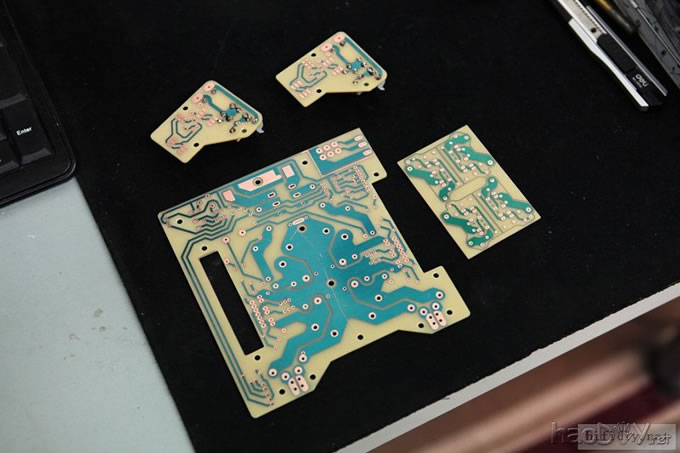

第二套板子也出来了，这次的字没搞反。

35.

焊盘稍微有点跑偏。。。。

36.

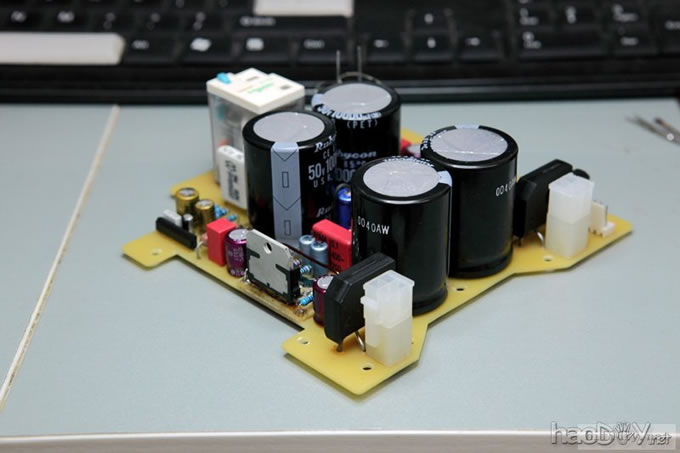

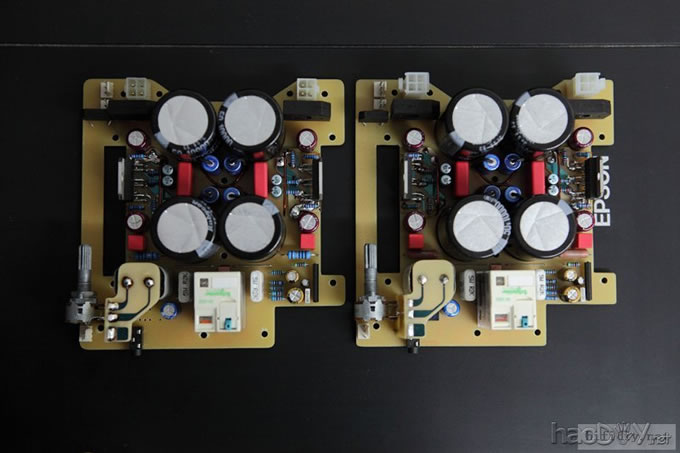

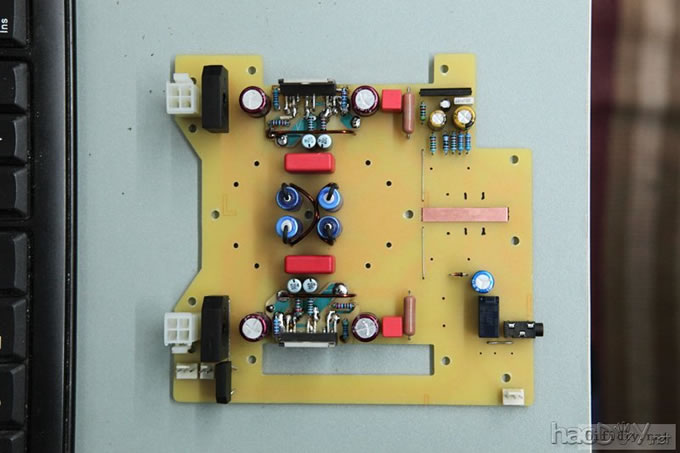

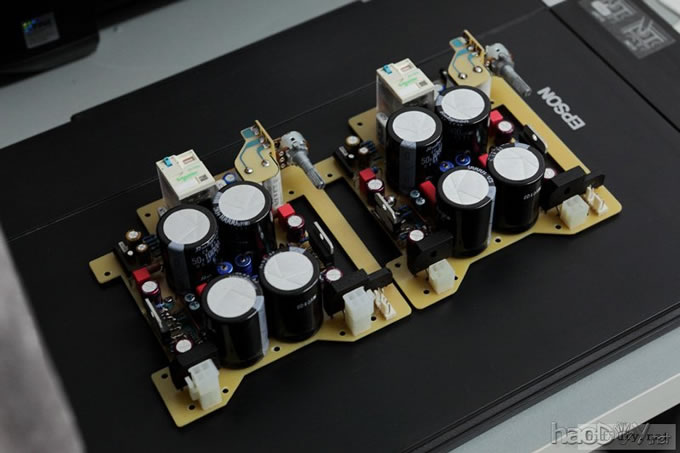

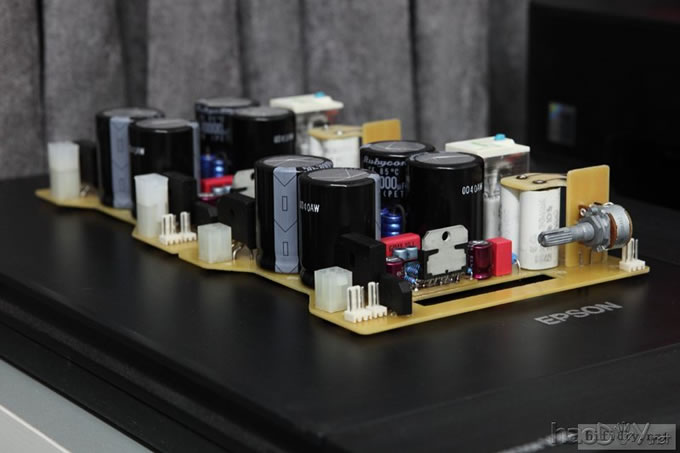

中间的焊接过程没拍。直接上两套主体PCB成品。

37.

38.

39.

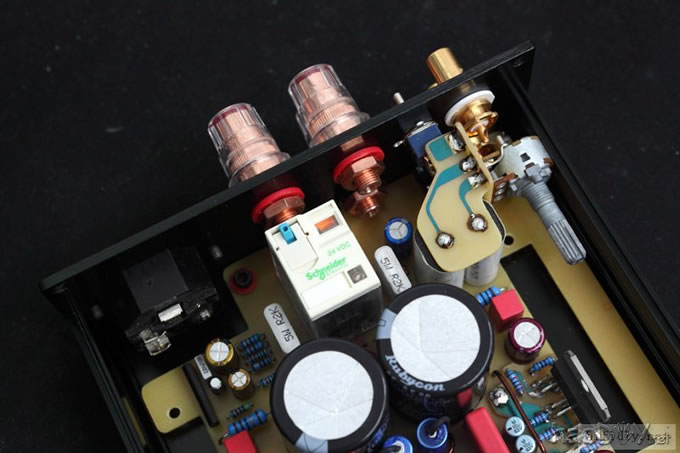

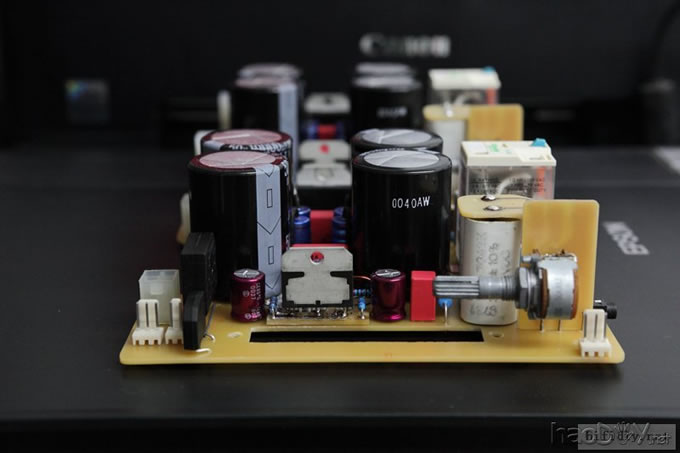

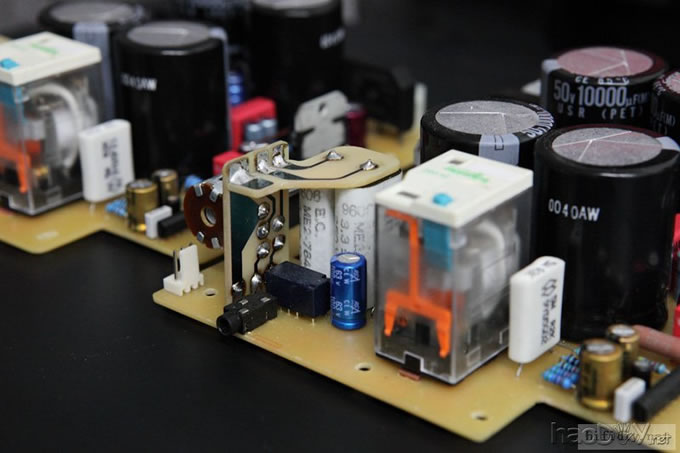

输入耦合和电位器的装法。本来想用线连，后来一不做二不休，全板子吧。
最近看见线一多就有点烦，可能天热得关系。
一组输入用RCA，通过3pin插座连接，另一组用3.5MM同轴插座，直接焊在板子上。

40.
#p#分页标题#e#

仔细看会发现有点区别，消振电阻不一样。另外，一个装了信号切换继电器，另一个没装。
朋友要求改用拨动开关在机箱后面切换。。。。

由于PCB与导热块之间有点间隙，用0.8的铜板做了个匀热。
铜板用钢锯裁好尺寸，用1000号水砂纸加水打磨。然后在电路板蚀刻液里稍稍腐蚀了1分钟，出来就变成这种沙金质感了。

42.

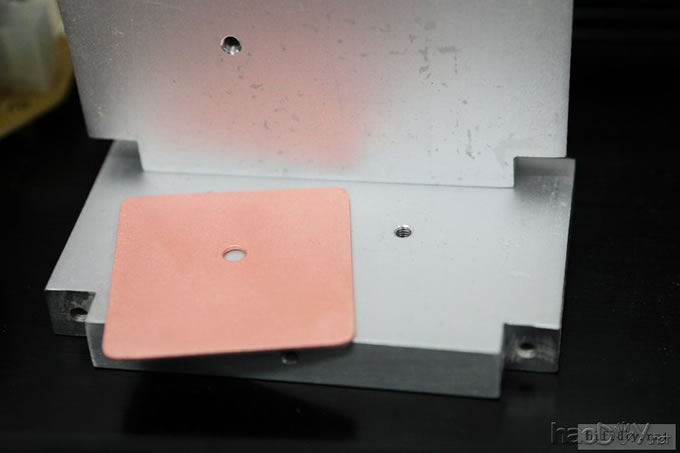

导热块是去平安里找了家做铝件的小厂定制的，板厚10mm。北京做这种东西就是贵，一块要了20元。。。
块子上下两端有些加工刀痕，用钢锉修平后用水砂在平整桌面上抛了下光。
IC安装螺孔是与PCB高度对好，然后画点，用2.5mm钻头打孔，然后M3丝锥攻丝。螺口边按常规方法，用大号钻头轻轻转几下倒角。

43.

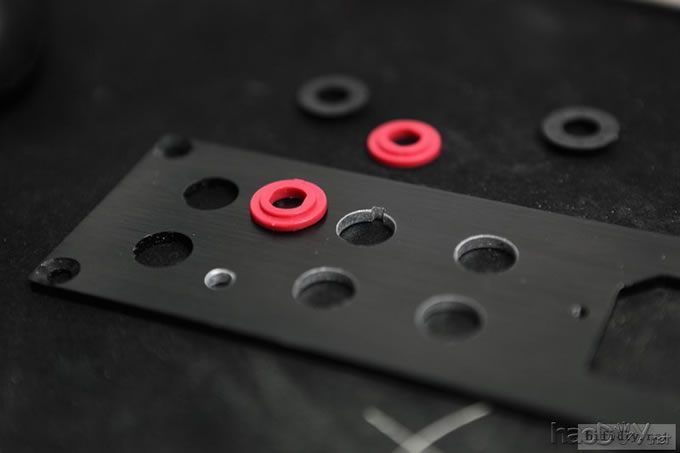

由于买的是高仿CMC水晶端子，安装孔径比机箱预留的要大1mm，而且还带防转豁口，就用小半圆锉和平锉把孔形修了一下。

44.

第一次试装。主要看端子和PCB的位置关系是否合适。

45.

原本的喇叭端子尾端的焊接用半圆口被我锯掉了，这才发现，原来所谓的纯铜端子其实是黄铜镀红铜。
不知道正品CMC是不是也这样。不过总的来说，端子做工还不错，对得起价格。

46.

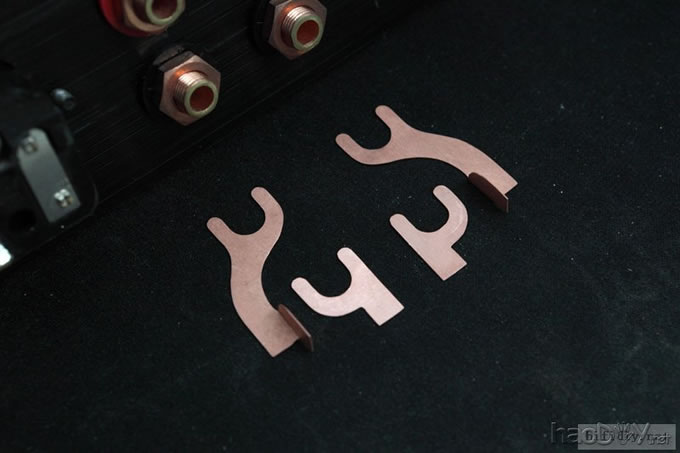

这是喇叭端子和PCB的连接片，用0.5mm铜片画好形状，用剪刀剪出来的。
当然，剪完铜片会卷曲，用锤子敲平，然后用锉刀修下边口毛刺，最后还是扔进蚀刻液里搞成沙金的。

47.

最后焊接在PCB上，正极裸露较长的部分用热缩管做绝缘处理

48.

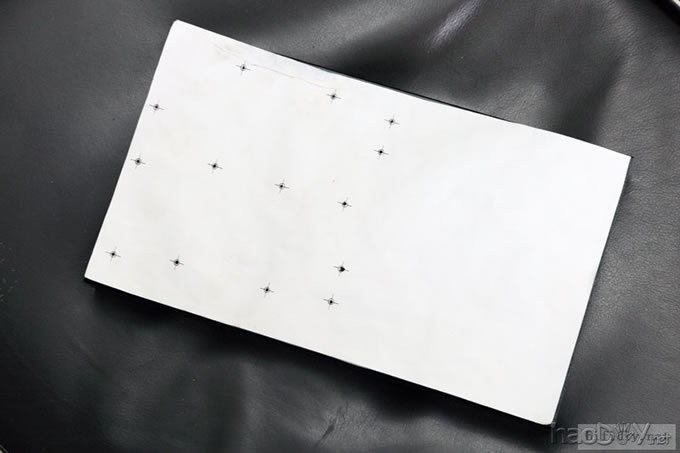

用模型上设计的空位出CAD图，然后打印，贴在机箱底板上钻孔。
我是先用锤子+丝锥（手上没有铳子），在孔正中心点个坑。然后用2mm钻头打孔，在用2.5mm钻头扩孔。
由于铝件比较软，拿手钻直接用2.5mm钻孔容易抖动造成孔径偏大。
最后用M3丝锥攻丝。手工攻丝时，可以在孔内点一点点食用油帮助润滑。

49.

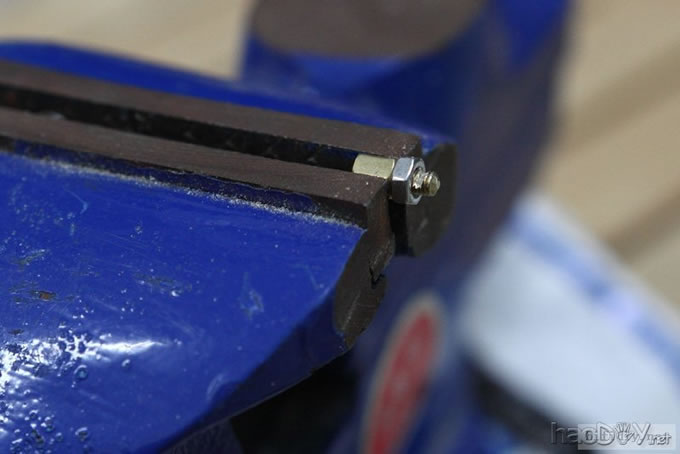

机箱底板是2mm厚，能买到的六角铜柱螺丝，最短也有5mm。而由于机箱内部高度问题，又不能加垫片垫高。
所以，套上个螺母，差不多2mm，然后把多余的锯掉。断口用锉打平，把螺母退出来的时候可以当临时板牙，给受损变形的螺纹做修复。
最后再稍微修下毛刺即可。

50.#p#分页标题#e#

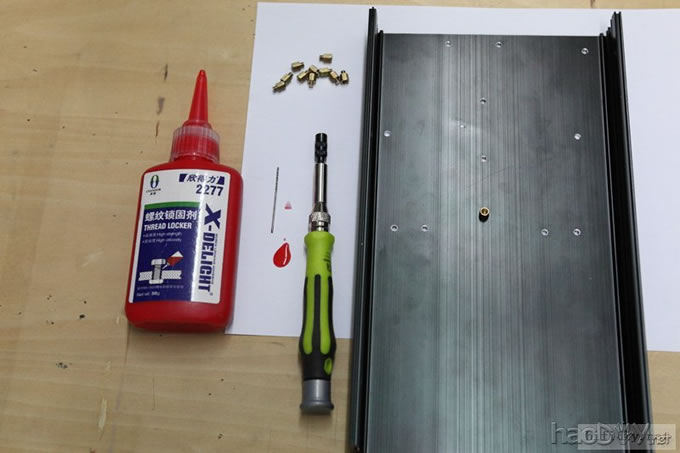

上PCB安装铜柱。多头组合改锥我想喜欢折腾的都应该有一套吧，用M5.0六角套筒很方便。
加了点螺纹紧固胶，防止拆装PCB时由于上面螺丝锁的太紧，松开时带动铜柱一起转。

51.

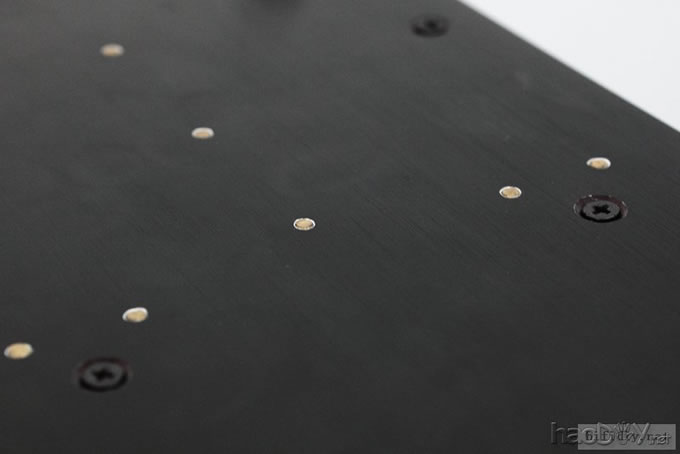

上好铜柱后，机箱底部很平整，手摸很光滑。

52.

第二次试装。主要是看PCB与铜柱、喇叭端子与连接片之间是否能对齐。

53.

PCB有个别孔稍微有点偏差，用小圆锉稍微修一下解决。安装螺丝用M3内六角，垫了电木垫片。
电木片比较有弹性，可以锁的比较紧。

54.

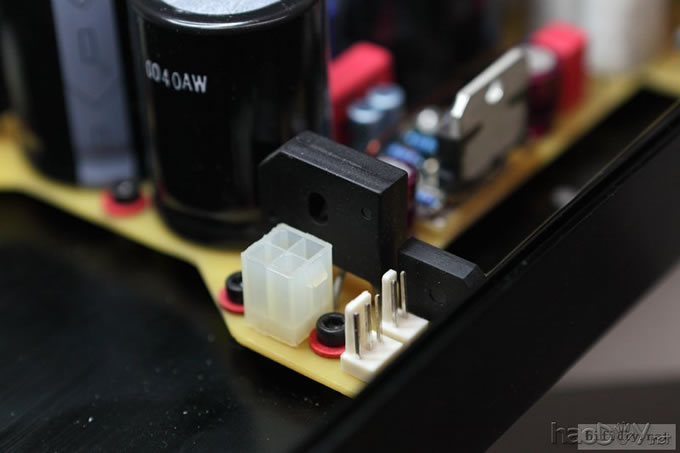

电源插座上了两颗螺丝，主要是怕插拔插头时的压力把PCB搞坏了。

55.

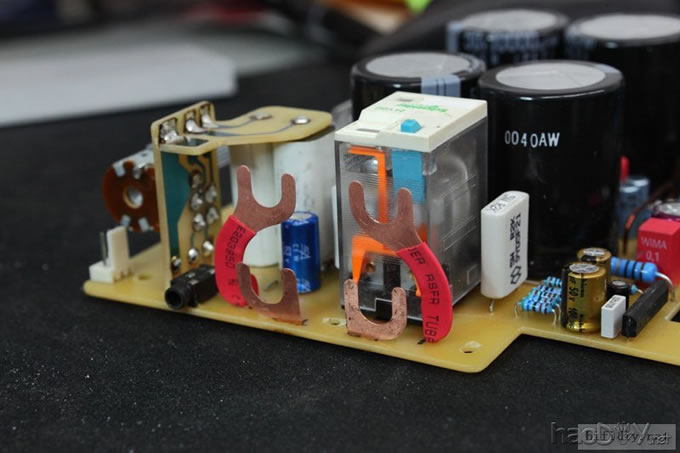

喇叭端子与连接片。
上面两个正极端子用2mm的ABS塑料板做了两个垫片，这样上下两组的螺母就不在一个平面上了，方便在狭小的空间里把螺母上紧


56.

这是第一版设计的电源开关电路。（有的朋友会问为什么搞这么复杂？其实我也想简单，可惜为了放下更大的牛，把开关的位置给占了，所以。。）
第一版用的是一个线圈为AC230V的继电器，想直接用小开关来控制。后来还特意发帖向论坛求助是否有问题，得到了大家的很多帮助。
http://bbs.hifidiy.net/viewthread.php?tid=521188
向所有出谋划策的坛友表示感谢！最终电路和元件参数在1楼整体原理图中有。

57.

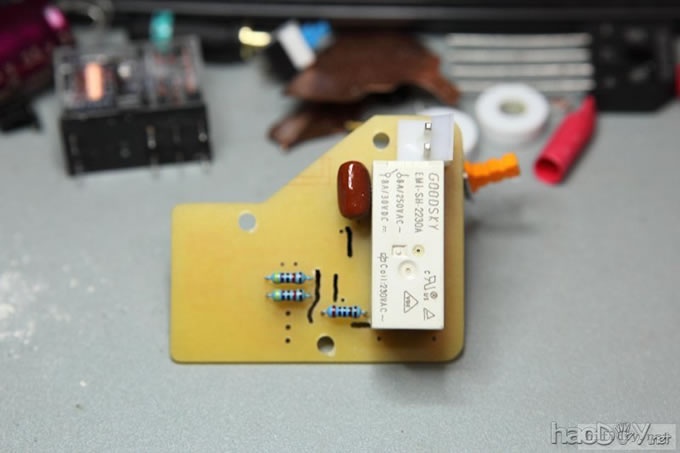

第一版的元件面。

58.

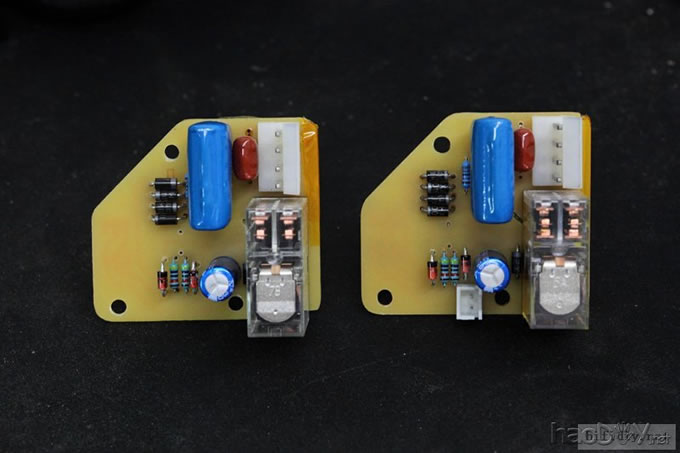

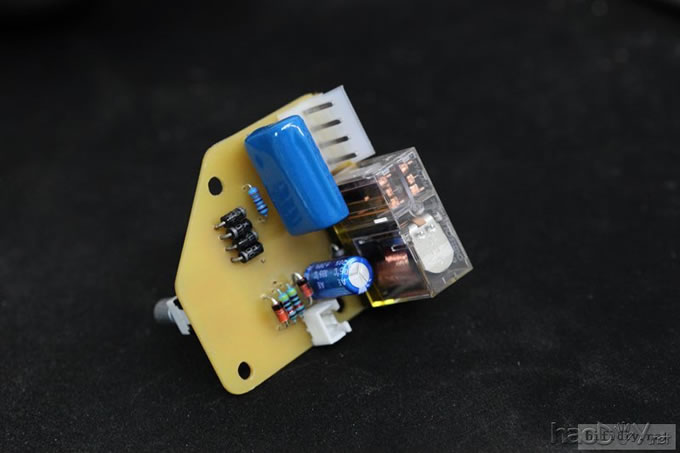

这是修改后的两套PCB。

59.

60.

电源指示灯朋友要求用白色。

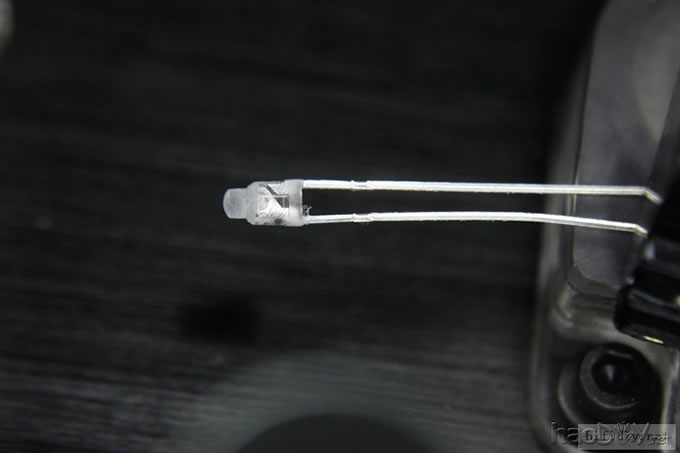

没找到细头LED，自己用锉刀把尖端磨成直径1.5mm。而且串了足够大的电阻，让亮度不那么刺眼，这样会显得比较精致一些。

61.

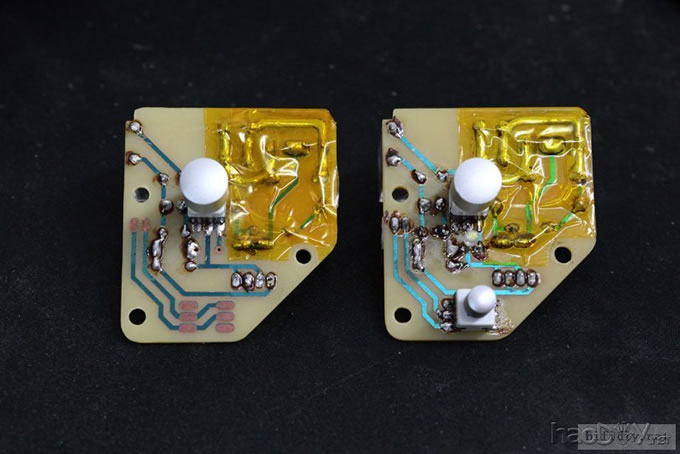

左边是给手动音源切换那一套用的，右边加了继电器控制开关。
高压部分用高温胶带贴了一下。

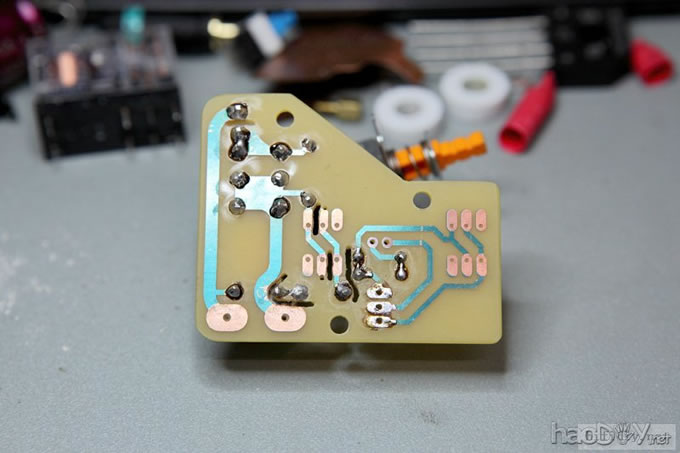

62.

元件不多。

63.

经测试，很好用

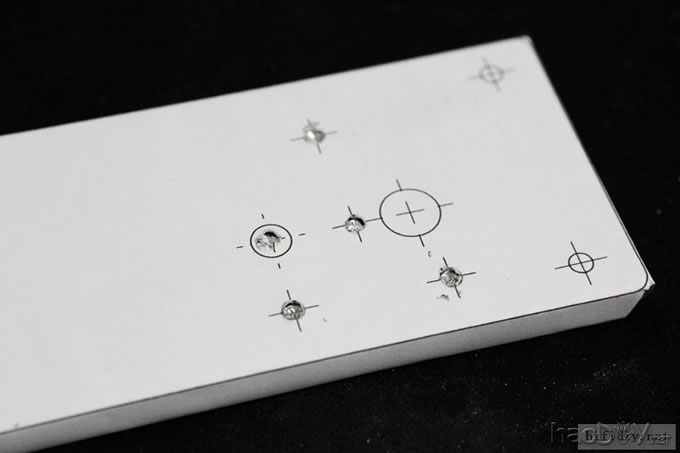

面板安装孔。还是用设计图贴在上面，定位。

69.

钻孔。先钻个坑，然后把纸揭掉继续钻。面板是8mm厚，慢慢钻到6-7mm深，
不能着急，一下钻透了就惨了。（如果有台钻就看刻度走，准确度高）

70.

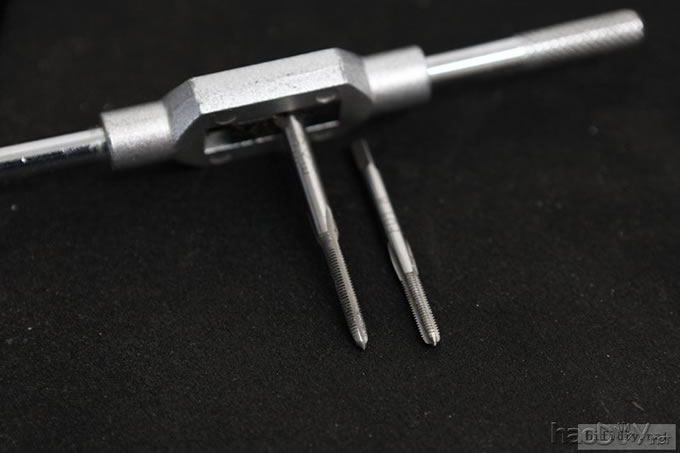

盲孔攻丝，最好用这种3只一套的。头头锥先攻出引导纹路，在用第三锥把最里面的螺纹攻出来。这样有效螺纹会更深。
（一般不用二锥，直接用三锥。仔细看锥头的形状区别）

71.

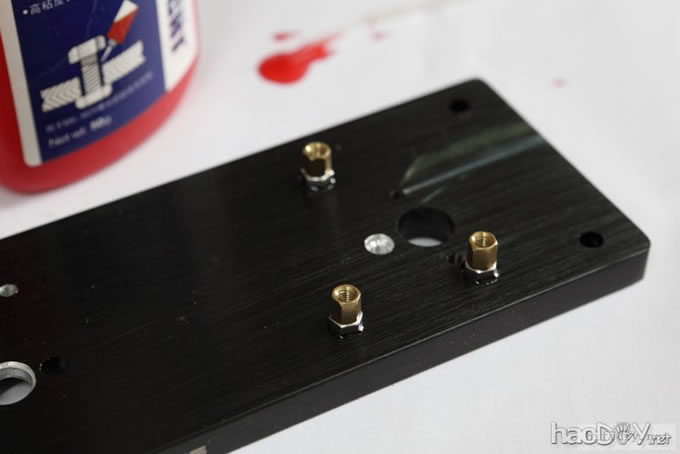

这回好，忘了买8mm铜柱，只好用螺母垫成7mm的，也还可以。上好紧固胶。

72.

另一套的面板。多开了一个按钮的孔，而且还得把开关卧进去，就钻成这样了。（孔内壁没法发黑处理，就用黑马克笔涂一下，虽然颜色有点区别，但也还可以）

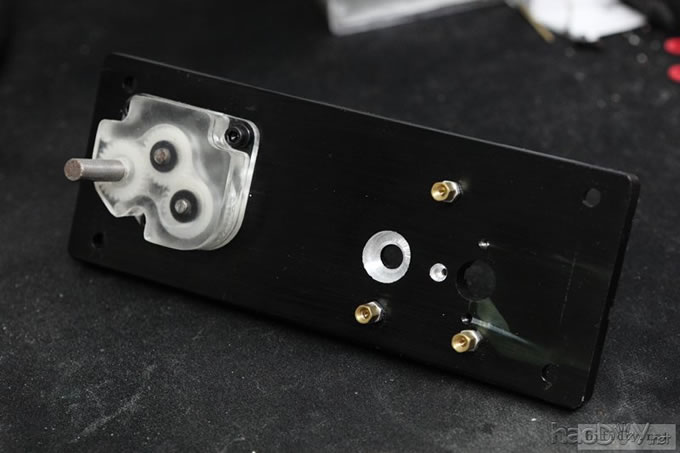

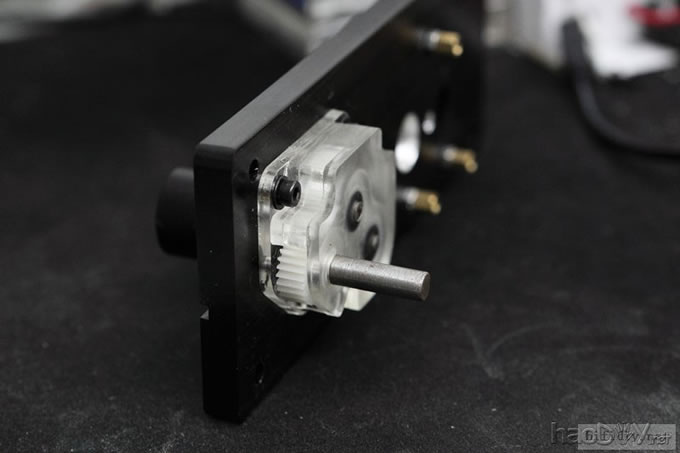

齿轮箱已经装好。

73.

侧面。转动的手感还不错。

74.

上好开关板后正面的样子。

75.

俯视。（由于买的机箱没带开关按钮，这几个银色的钮是以前定做那个四声道TDA7294机箱是多出来的


饭后继续。。。
76.

前后面板的标识文字，在AI里进行设计。（这是当时的截图，后来才发现“made”居然被我打成“mede”，哭。。。）

77.

把面板上原来的丝印文字用稀料擦掉，然后进激光雕刻机雕刻画好的文件。

78.

面板雕刻。（激光雕刻只适用于有色铝氧化表面，雕完是黄白色氧化铝的颜色，不太适合银色铝本色面板雕刻）

79.

自编码，包括之前做的一台，这是第二和第三台。（其实这块手忙脚乱中雕错面了。。。。）

80.

背板的雕刻。

81.

其中一套完成品


82.

电位器延长杆没买现成的，因为一直觉得金属杆从牛旁边过会有感应。
期间找了ABS棒，亚克力棒，都觉得它们在导热块后面穿过，烤时间长了容易变脆，而且两者的刚性差，转动会有扭动形变。
最后找了根碳纤管，是鱼竿上的一节，刚性很好。然后请同事焊了两个黄铜连接件。

83.

零件基本齐全了，开始最后的装配。

84.

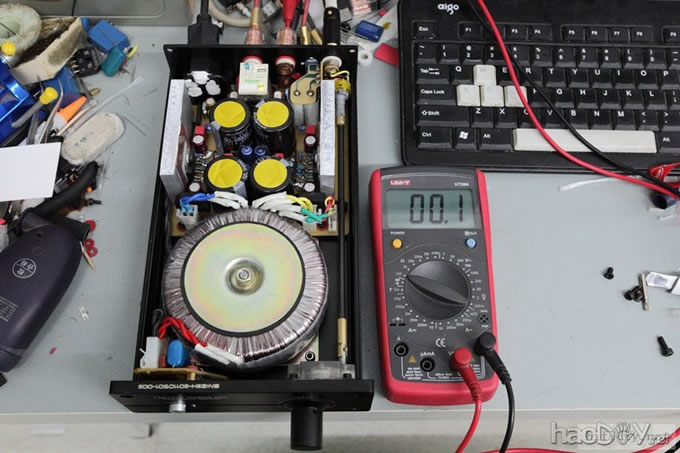

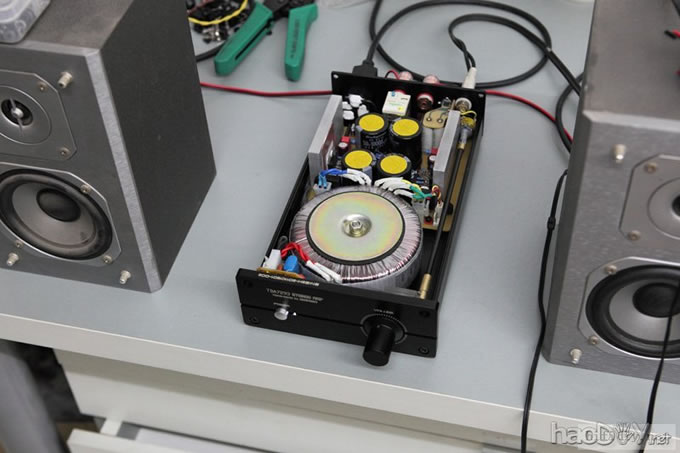

通电开声。用了个20W，双AC12V的小牛做测试，接上炮灰音箱，音源是电脑。#p#分页标题#e#
这时的保护电路未通电，手动闭合继电器。（先放上音乐，然后轻点一下开关，通电时间0.X秒，如果电路没问题，喇叭就应该直接出声了，电容的余电还能让它再响几秒）
确认各元件无异常后，就可以延长通电时间了。
用这个小牛带着听了半天，导热块只是有点温，低电压的发热相当小。此时中点为0mV和0.1mV，电位器关到底无噪音无嗡声，断开输入电位器开到头有一丁点丝丝的热噪。

85.

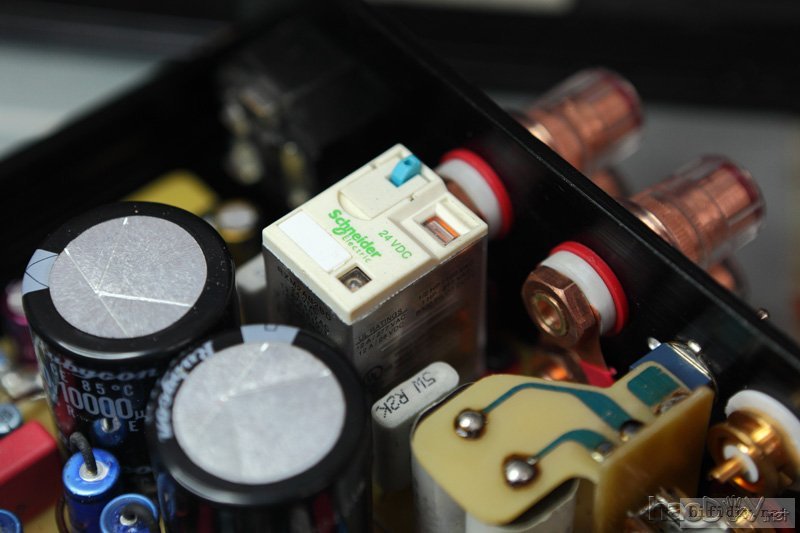

买这种继电器的好处就是带手动闭合开关。（主滤波的顶部离机箱盖只有3mm，而且新批次没绝缘帽，为了安全起见，用高温胶带贴了一下）

86.

定制的四线AC26V+单AC16V的牛，150W。（功率偏小，但是这种机箱也放不下更大的牛了，除非分体）
原带的线很长，果断剪短，然后压接插头。

87.

每根线分成两股，热缩管分别套好，这是为了增大过流能力，也算冗余设计吧。

88.

交流走线要绞合，尽管很短。

89.

电源输入线也一样

延长杆最后的连接处理。

91.

电位器快贴在机壳上了，所以也用高温胶带贴一下。
两个RCA座用粗铜丝绕一圈后焊死，防止打转。

92.

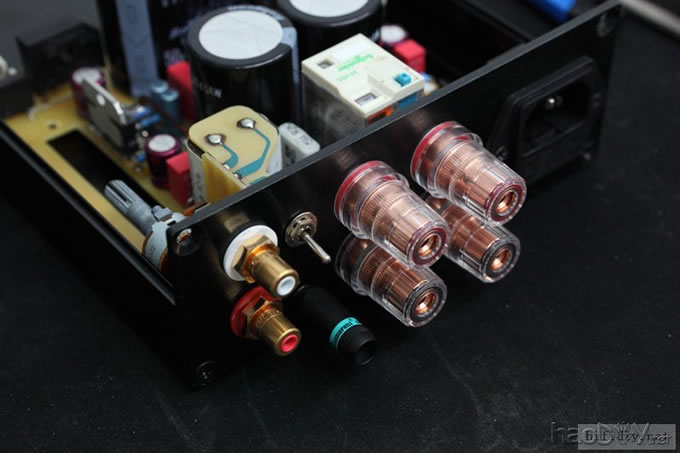

这是手动音源切换的开关，刚好在原来焊继电器的位置焊上两个3针插座连接。

93.

接地位置，采用的是直接接地。电源插座是焊接出线，然后用硅胶密封了一下。

94.

最后来张内部布局。

95.

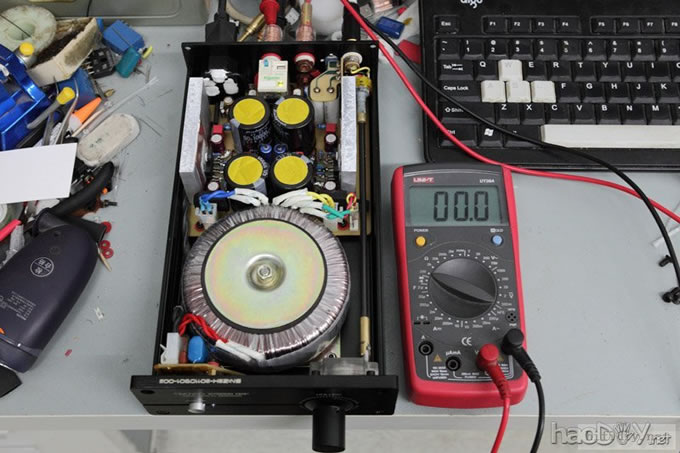

整体通电，还好，没烟花。噪音控制的还可以，贴在喇叭上有一点点交流哼声，离开几厘米就听不到了。
应该是牛挨得太近的缘故，可惜没有合适的牛罩。

96.

左声道中点。（200mV档）

97.

右声道中点

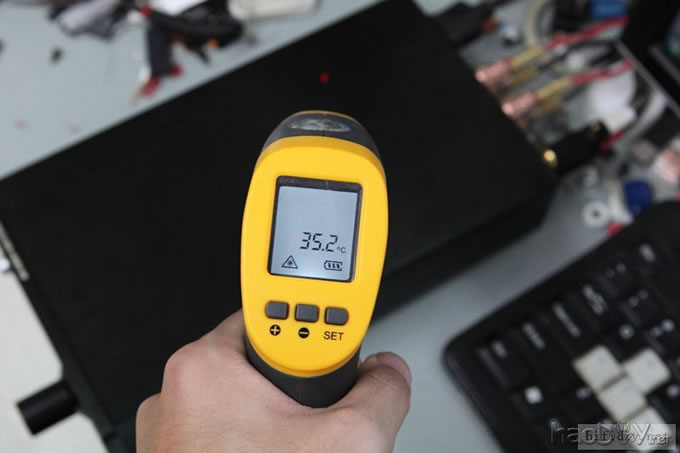

一般音量工作半小时，表面最热处的温度。（北京最近不是很热，室温大概26度）

99.

完成了一套，另一套继续中。

100.

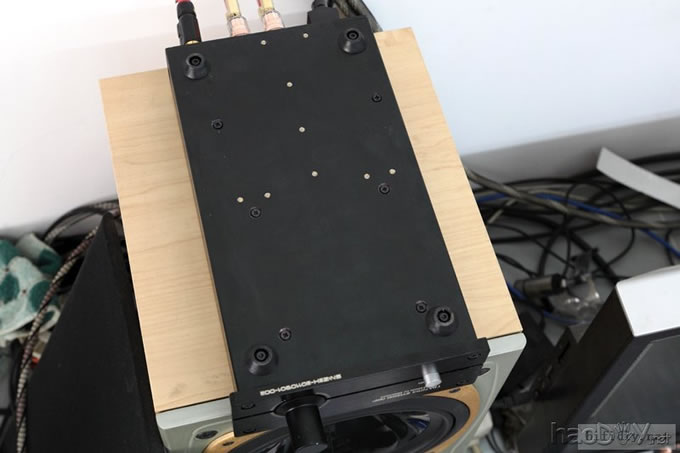

底面。

101.

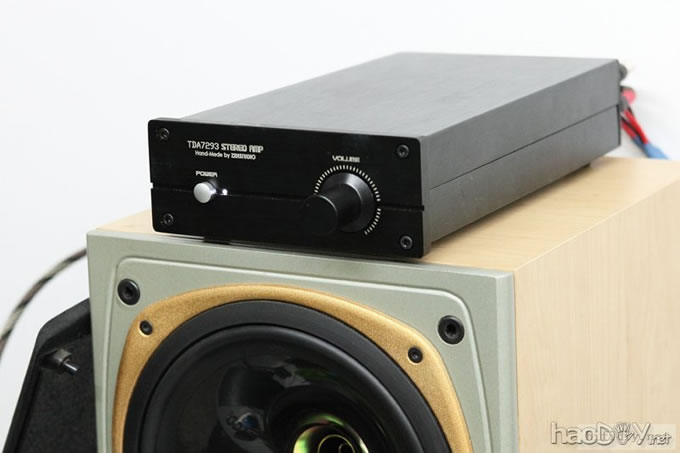

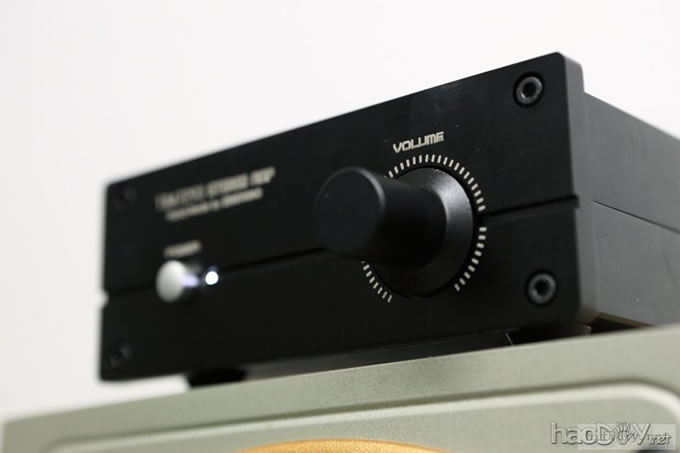

工作中。

102.

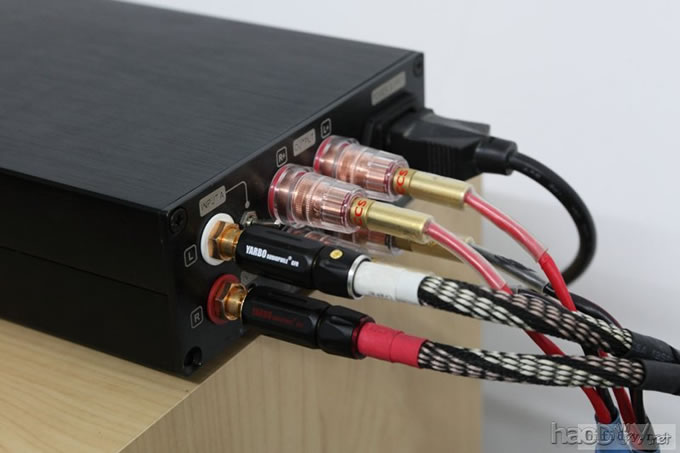

接线。自制的线材。

103.

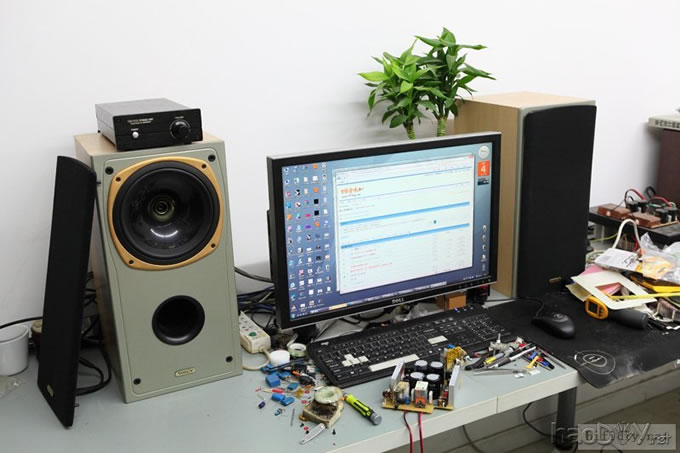

正式试音。
空间：15平书房，木地板+中间一块地毯，后背整墙书架，左侧厚落地窗帘。
音源：创新X-FI MUSIC 声卡（0460），win7 64bit 官方驱动
音箱：天朗S8LR，8寸同轴
信号线：自制，佳耐美4芯屏蔽线 + 雅宝GY-3.5GB插头 + 雅宝RCA-007GB插头（2.5米）
喇叭线：自制，雅宝GY-180A + SC:03B-L香蕉头（1.8米X2）（另一对怪兽线 + 百威头）
电源线：电脑用普通3芯线
媒体：无损压缩音轨，FOOBAR 2000 + 终极解码2011

没有选特定的试音曲目，电子贝多芬最后一轨，1812真实炮声版，老虎鱼的第一张专辑第7轨，还有很多爵士乐和流行乐。
总的来说，就是7923的声音，高频解析还可以，中频很暖，这可能和号角单元也有关系，低频下潜不错，但力度不是很大，属于比较柔和的类型。

另外，看到大家的回复，基本都是对制作工艺的讨论和评分，所以请大家在最终评分时能以大赛规则，平衡考虑外观与电路的设计。
后续还会有一些图片补充，感谢大家的支持！！

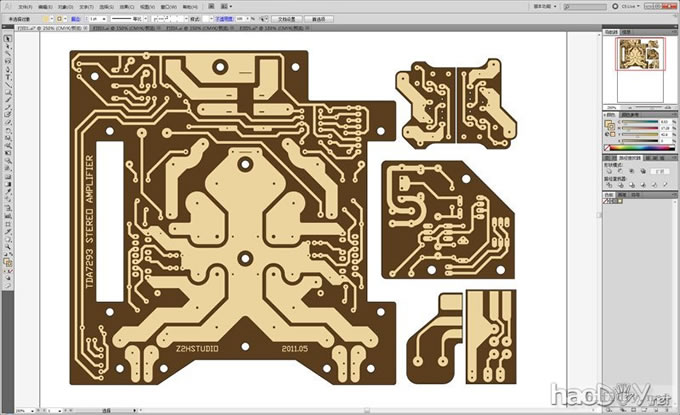

下面附上修改后的PCB图。
a文档制作胶片时请选择镜像打印。
b文档为元件布局与参数参照图。
