可选甲乙类精品Audio功放(6)

时间:2012-10-03 11:21来源:hifidiy.net论坛 作者:mzsrz 点击:
下载 (53 KB) 2010-12-5 18:38 经过优化走线和减小地环路,最终( 20HZ-200KHZ ) 底噪为 甲类时左右声道低噪为 0.058-0.068 之间。乙类时控制在 0.048-0.049MV 之间。 下载 (113.39 KB) 2010-12-5 18:38 从频谱仪

可选甲乙类精品Audio功放

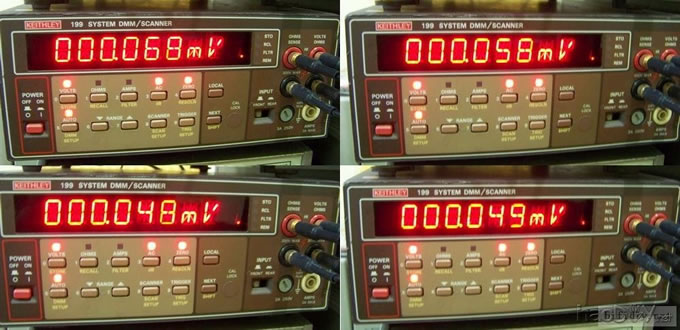

经过优化走线和减小地环路,最终(20HZ-200KHZ底噪为甲类时左右声道低噪为0.058-0.068之间。乙类时控制在0.048-0.049MV之间。
可选甲乙类精品Audio功放

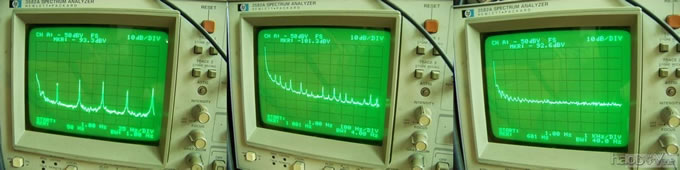

从频谱仪分析来看,噪声成份多为电源工频及谐波串入到信号中。
可选甲乙类精品Audio功放

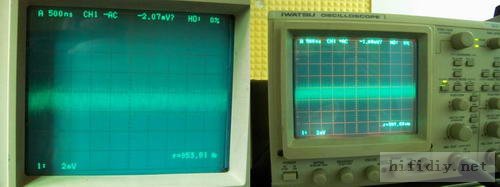

可能有些朋友问为什么不用示波器打出噪声图,而要用万用表,这里说说我对输出噪声的看法,假如你用示波器测量噪声,其实测量到的大部分是空中的射频信号,与实际功放并没有多大对比意义,比如说你用一根50CM长的导线一端夹正一端夹负连到示波器探头上,就可以测得大约2MV左右的噪声,看图示波器匀为2MV档:左边是导线噪声,右边是功放噪声,基本上增加不多,都是空中的射频信号为主。所以这样看没多大参考价值。
可选甲乙类精品Audio功放
下载 (18.96 KB)
2010-12-4 18:11

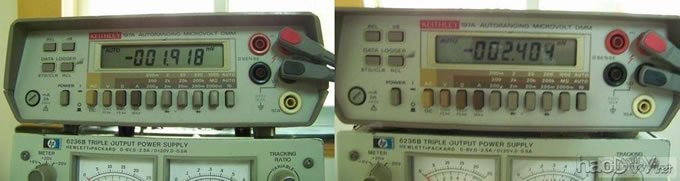

调整静态电流,测甲类为1.512A,符合设计要求。经返复调整,乙类最佳工作点为18MA

四、测试报告:
经过了近一个月的重复调试,最终完成。技术参数如下:
输出功率:

甲类时8Ω34W4Ω17W
乙类时8Ω45W4Ω85W
噪声:20hz-200khz带宽内
乙类时,左声道0.049mv,右声道0.048mv
甲类时,左声道0.068mv,右声道0.058mv
失真:
THD+N(使用80KHZ低通滤波器) 15W输出8Ω负载
甲类时小于0.0073%20hz-20Khz
乙类时小于0.01%20hz-20Khz
互调失真:
小于-90dbv20hz-20Khz

下面是测试过程

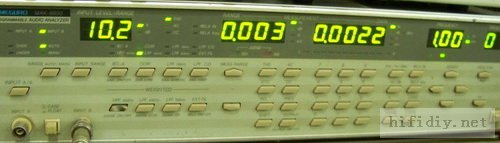

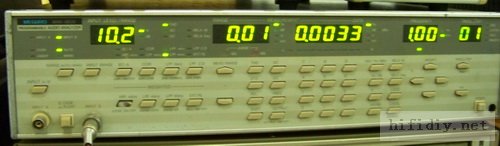

测试失真,10V正玄波输出,在接8Ω真实音箱负载时测得, 甲类1kHZ时为0.0022THD+N (使用40kHZ低通滤波器) 。乙类时为0.0033%(使用80kHZ低通滤波器)
可选甲乙类精品Audio功放
可选甲乙类精品Audio功放 (责任编辑:admin)
