首先是用orcad把beta24原理图绘制出来,在接下来PCB layout等...PCB为187*113*1.6MM四层板!顶层和底层为信号布线层,中间两层为信号地和正负电源层!下面为PCB设计资料图! B24线路原理图:      Beta24主功率放大板,还未完成!  PCB自己设计的!四层板!  装机材料!
RS牛,rifa电容
国外定过来的主板用的MOSFET管!
极品德国西门康桥堆(30A/200V) 拆机的都65元一只啊!
基本焊接完成的B24主板
机箱终于到了,这周开始组装,调试...
今晚终于让B24出声了!调试成功!后面陆续上组装图! 上调试图

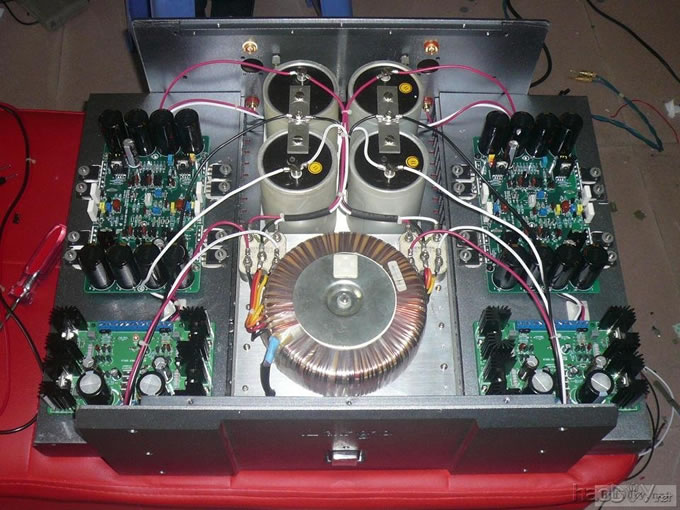

我的B24开始组装了,内部布线还没弄好!估计本周能弄好!,先上部分图片!
大水塘安装固定架
第一个牛安装固定
第一个牛,大水塘安装固定于机箱
第二个牛安装固定于机箱
桥堆安装于变压器支撑架率板上
桥堆固定,安装好端子接于变压器次级输出线上.
左右声道于机箱(图2)

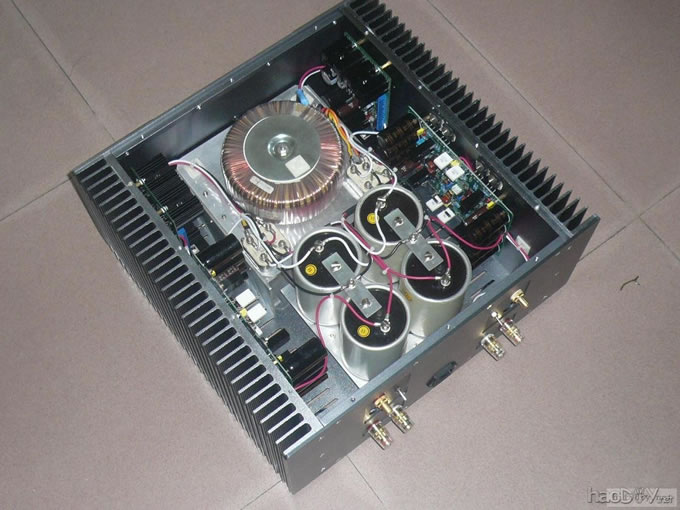

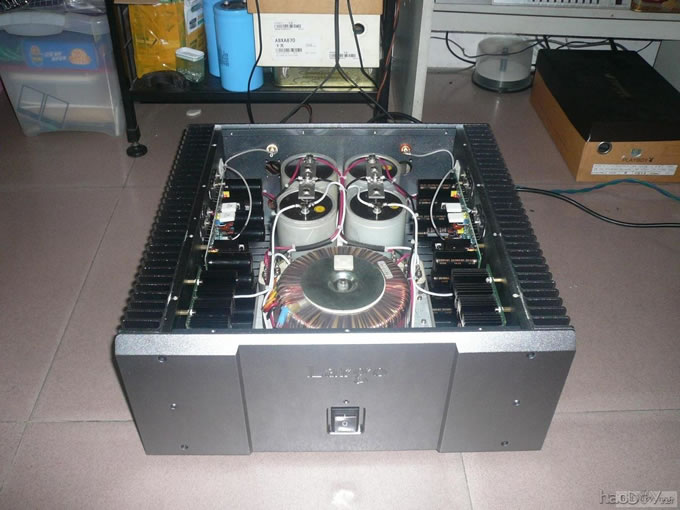

b24完成了95%了!已经可以听了!声音非常的好!

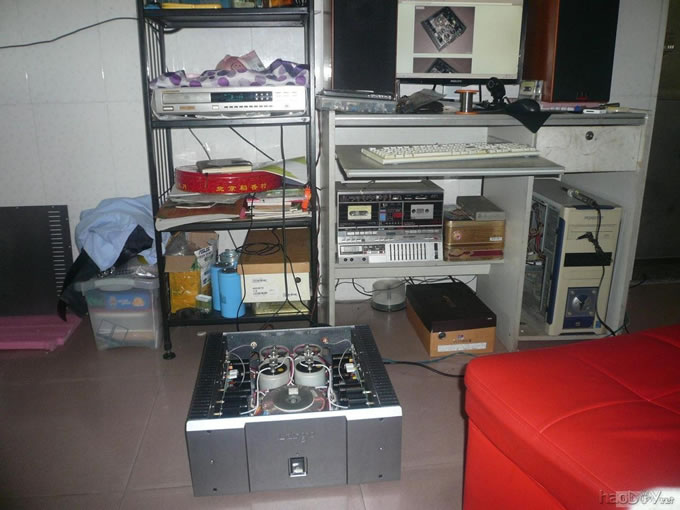

试听中的B24
B24的正面照片!

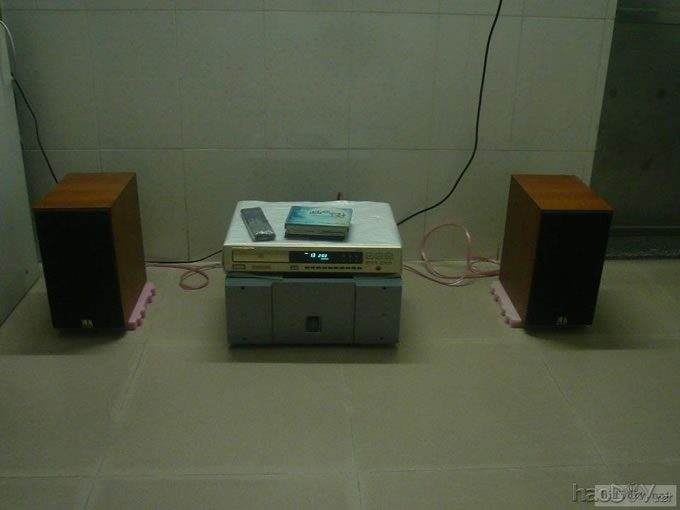

图就先上到这吧!声音整体来说比较好,高中低都比较平衡!低频比较有力,敲鼓声跟擂胸似的!别的我也不会说,反正声音对我来说还是很满意! 我的系统,今天听了一首<安塔雨>的交响乐,还真有种临场的气势!两个箱还没架子,先放在地上听几天... 1,音源:马兰士CD63MK2KI 2,音箱:美之声云雀书架箱 3,功放:自己DIY beta24
