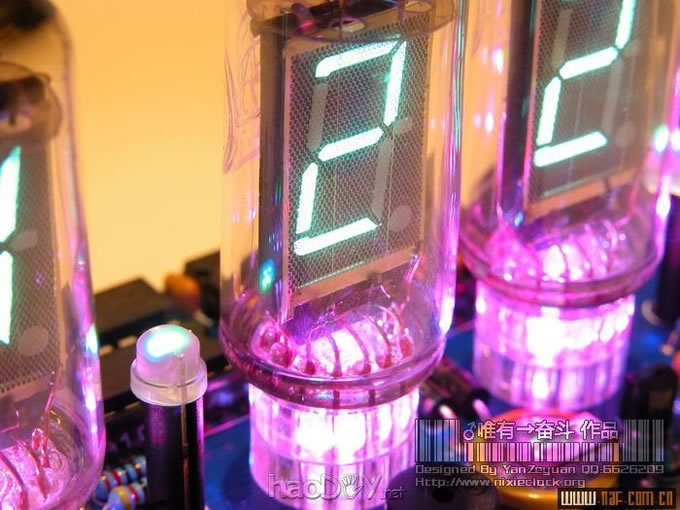

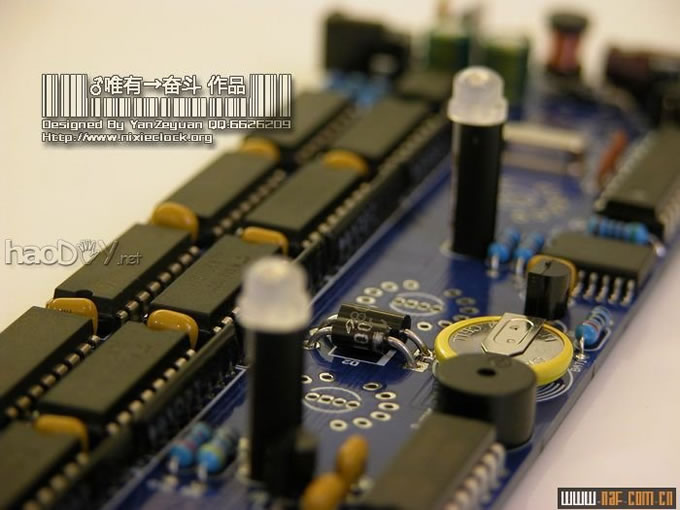

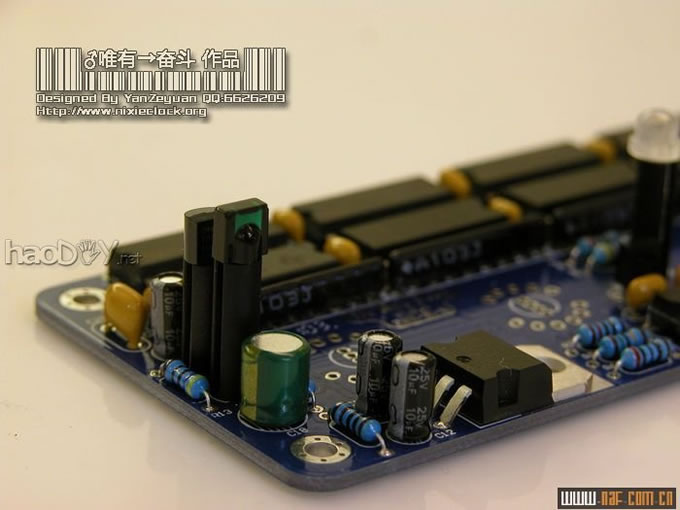

VFD荧光数码电子管，固然是80年月初出产，比起辉光管晚出了几年，但大度通透的玻璃管身依然放射出一种古典的韵味，同时又抖擞着一种当代的气味。 VFD荧光的道理比起辉光管来说有本质上的差异，驱动也回收了低电压（VFD荧光管只需20v就能驱动，辉光管最低必要170v的阳极高压）。这次回收的是YS18-3的荧光数码电子管，尺寸与我早年计划的QS18-12的辉光电子管沟通，直径为18mm。固然尺寸沟通，可是荧光管的顶部都有银色的消气剂，就像戴了一顶银色的帽子，很大度。 因为所有回收直插元件，以是电子管自己必要架高，以是专门用激光镌刻了专用的管座将荧光管垫高，同时可以或许折射出位于管底的RGB LED所发出的炫彩配景光。适才提过，全部的元器件高度均在10mm一下，可是有四个元器件必要伸出：两只用于取代时钟冒号的LED，专门订购了14mm高的支撑柱将其撑起，尚有一只红外线吸取头，也用14mm高的专用支撑住将其撑起，尚有一只温度传感器18B20，由于它的管脚短，以是专门订购了12mm高的支撑住撑起。 全部器件机关公道，没有飞线，没有感受器件的稀少与拥挤。纵然不消外壳，同样能给人电子器件组成的美感。 SHOW一下：        时钟的根基成果照旧表现时刻，假如由于悦目而走时禁绝也就失去了时钟的意义。以是这次的荧光数码电子管时钟，没有回收DS1302+石英晶体的方案，回收了VFD点阵时钟的DS3231方案，固然标配没有GPS对时，但预留了GPS模块的通信接口，而且DS3231自己内置温度赔偿，精度为0℃-40℃ ±2ppm，年偏差2分钟以内。 因为这个方案所行使的DS3231是达拉斯05年推出的产物，以是没有直插的封装，以是整套时钟器件只有这一颗器件是贴片封装，可是SO16的封装焊接起来险些与直插器件无异。并且这次同样回收了CR1220备份电池，在断电的环境下，依然可以或许维持时钟的走时，断电5年依然可以或许准确计时，包罗闹钟配置等等，无需再对时和配置。 SHOW一下DS3231和备份电池：  前屡次计划的时钟有不少伴侣多提出了许多好的提议，在这次软件计划的时辰下了很大的工夫来尽也许的操作6颗荧光数码电子管和两颗冒号LED以及6颗RGB LED来组合出更多的成果。共同电子钟专用的红外线遥控器，计划出了很全很人道化的操纵成果： 1、单键操纵。早年计划的时辰为了防备误按，有些操纵必要长按遥控器，许多伴侣认为这一点会让人认为贫困，以是本次全部遥控操纵即按即得，操纵利便。即即是误按了SET，只要不按OK确认，再按一次SET可能按CANCEL键，都可以返回正常状态。 2、具有很利便操纵的时刻调解、日期调解和闹铃调解成果。在调解差异的成果的时辰，配景灯会渐变表现为相对应的颜色，好比调解闹铃的时辰，无论七彩配景灯是什么颜色，城市逐步过渡为蓝色。并且生涯的两组闹铃可以很利便的封锁任何一组，再次打开时，不消从头调解闹铃时刻等等... 3、具备摄氏温度和华氏温度的转换成果。因为有些伴侣必要华氏温标，以是这次计划了两种温度单元并自动换算。在查察温度时，按FUNC键就可以在℃和℉之间转换，而且自动生涯配置，下次查察可能断电后，不必要再举办配置，会自动影象你常用的查察单元。 4、具备中西方两种日期名目。前次在做辉光钟的时辰，有伴侣就说可否做成MM-DD-YY的日期名目，本次完全办理了这个题目，在查察日期的时辰，按一下FUNC键就可以在YY-MM-DD和MM-DD-YY日期名目之间转换，而且自动生涯配置，断电不影响配置的生涯，下次查察依然影象你常用的查察名目。 5、具备中国夏历日期表现。夏历是我们中国最常用的历法，虽然时钟少不了夏历。在这里，按一下DATE键可以或许查察公历，再按一次就会自动计较出夏历日期，这个夏历日期是自动计较出来的，我们只要调解好公历日期，就会自动换算出来夏历，无需单独配置。为了区别开公历和夏历的表现，在表现公历的时辰，时刻冒号的两点会逐步隐去，在切换为夏历的时辰冒号两点会逐步的渐亮，以示区别。 6、具备两组闹铃成果。这次的荧光电子数码管时钟知心计划了两组闹铃，每组闹铃都可以单独的配置并单独的打开与封锁。当闹铃时刻到了往后，会发出滴滴滴滴持续4声的提醒音，一连1分钟，假如我们想封锁闹铃，只需任意按一下遥控器的恣意一个按键即可封锁闹铃响声。 尚有许多渺小的人道化计划，在这里就纷歧一先容，呵呵，总体来讲，这次DIY计划的成果较量完整，不外也接待各人多提名贵提议。 SHOW一下一些成果界面：    这次的DIY作品下最大工夫的除了PCB计划以外，就是这个 (责任编辑：admin) |
