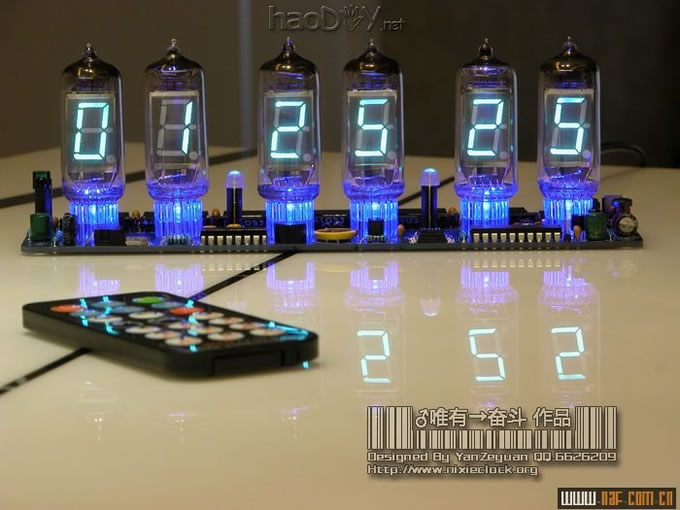

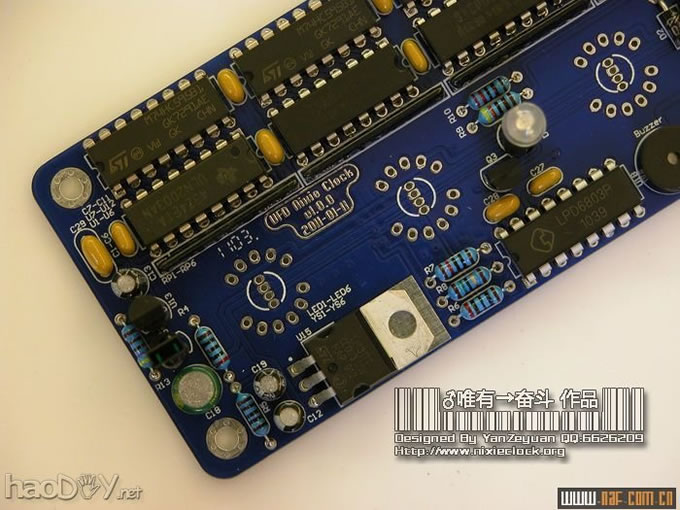

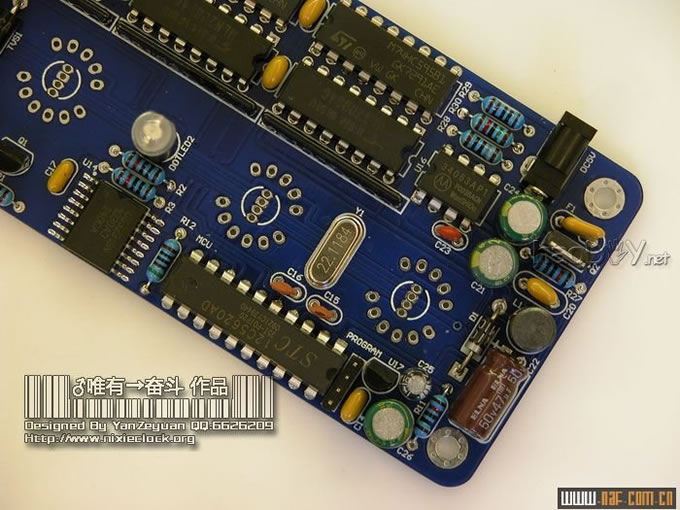

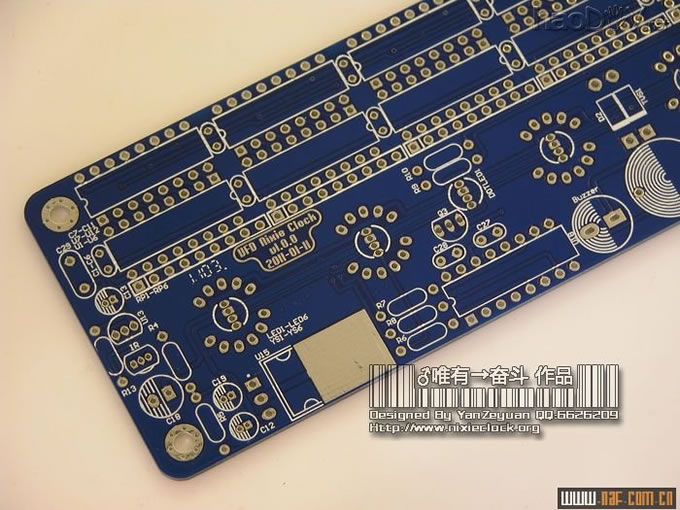

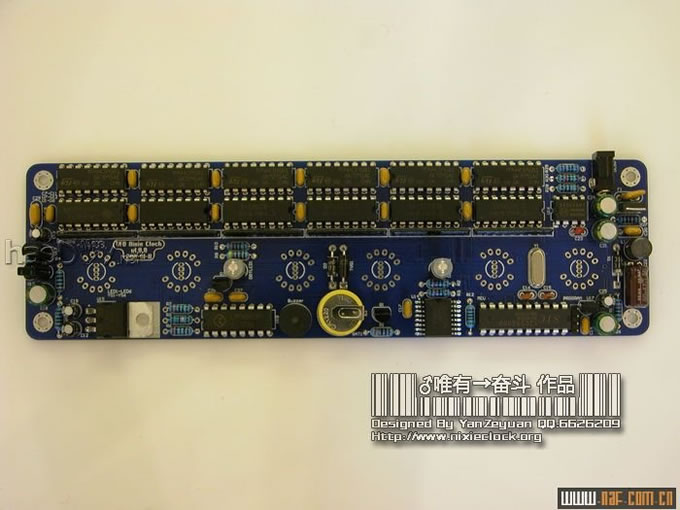

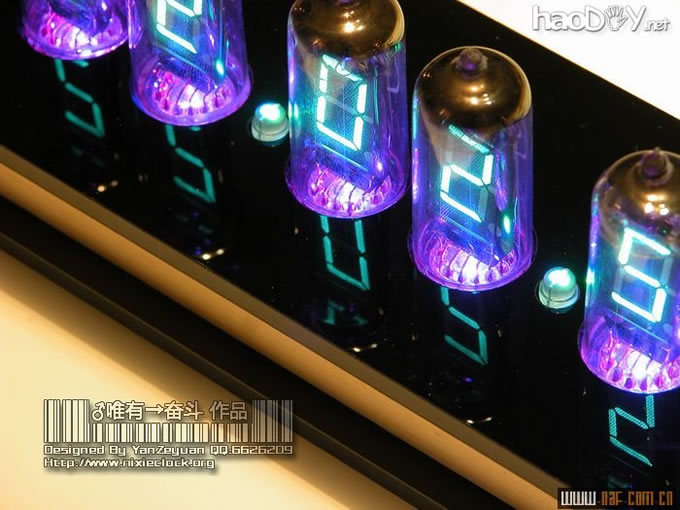

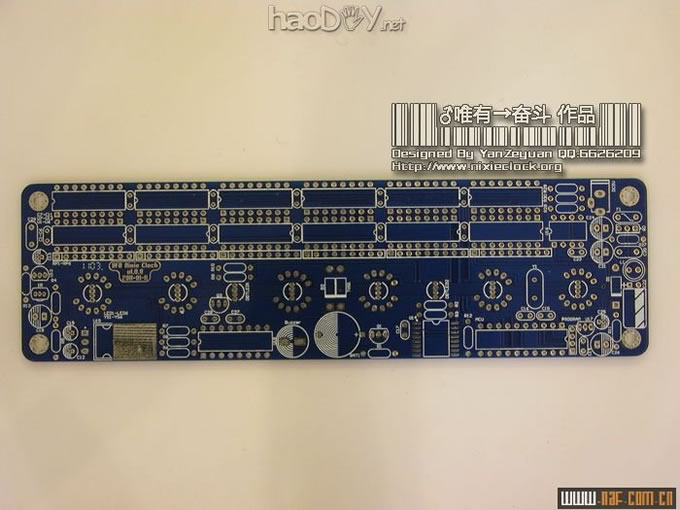

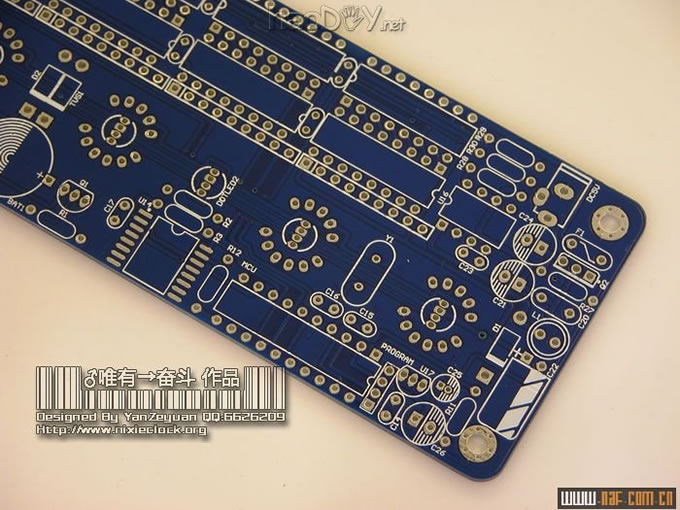

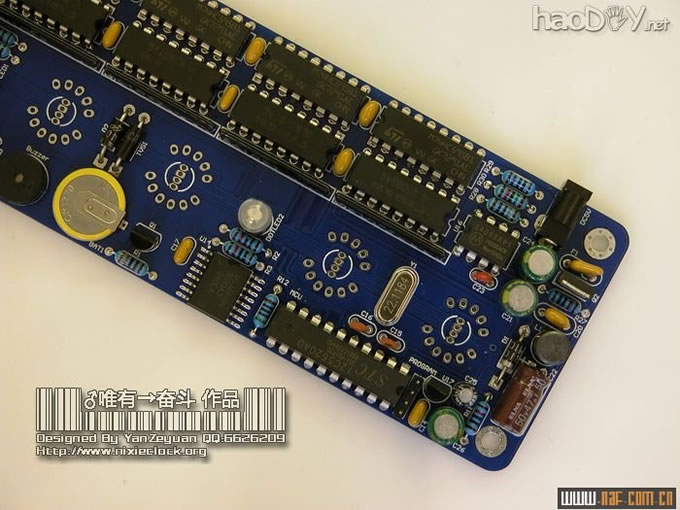

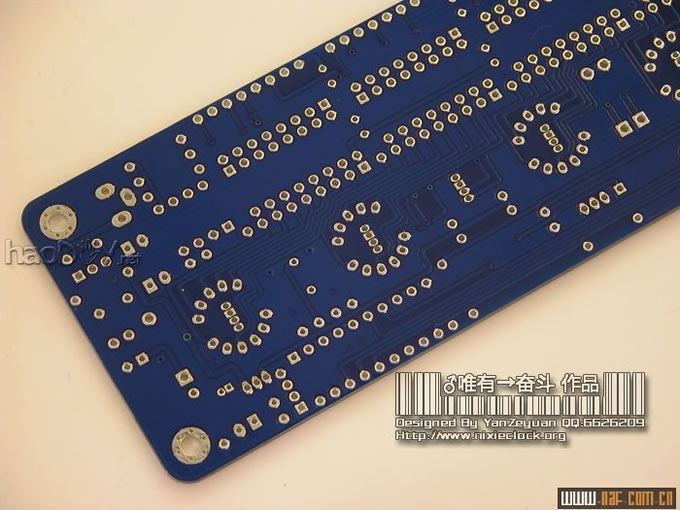

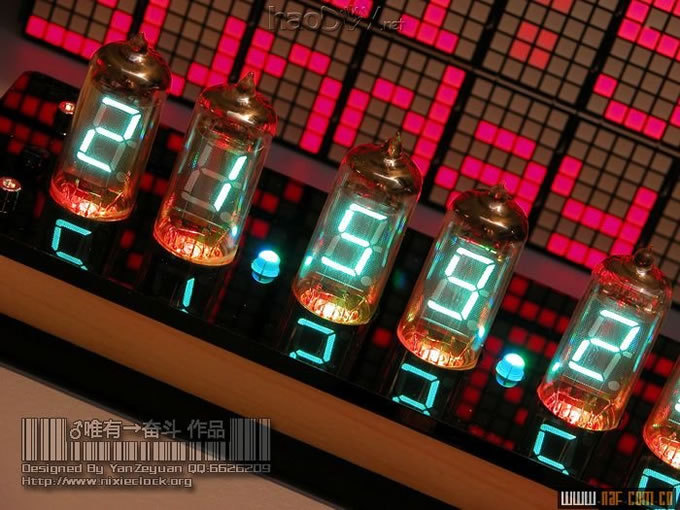

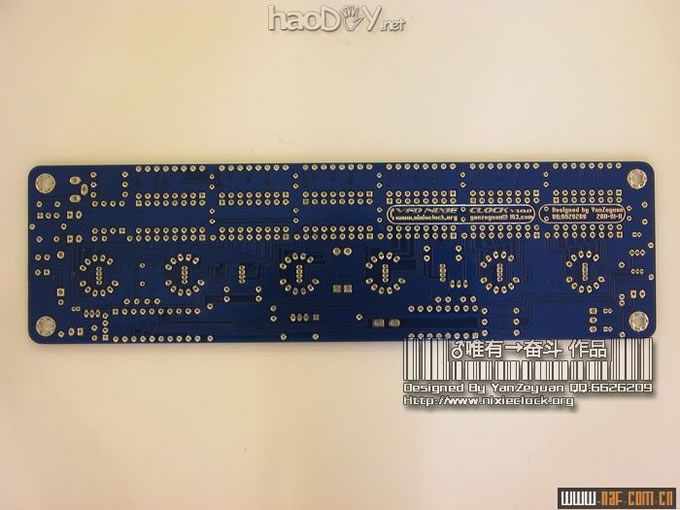

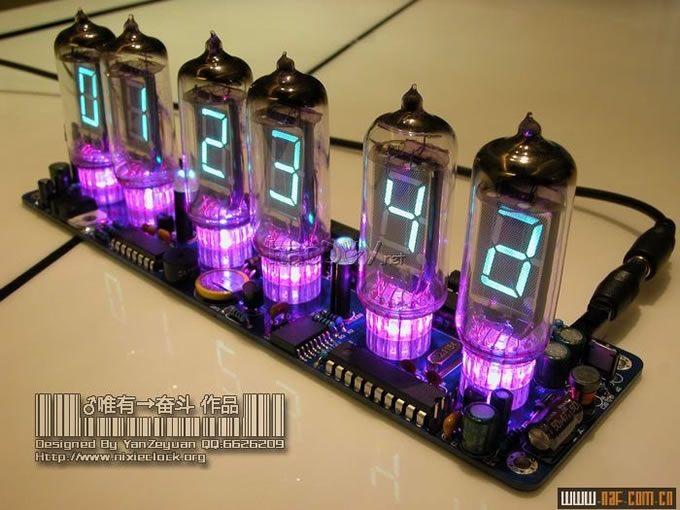

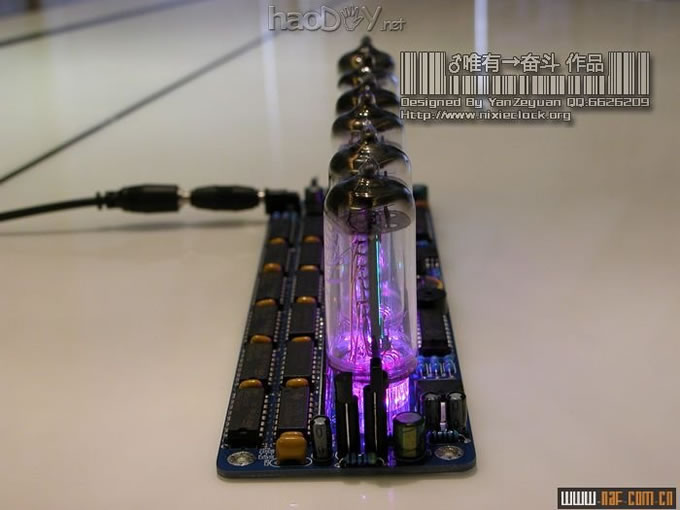

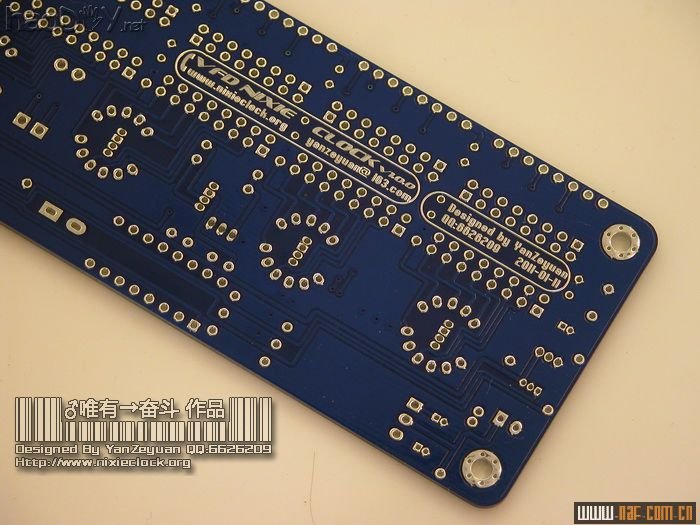

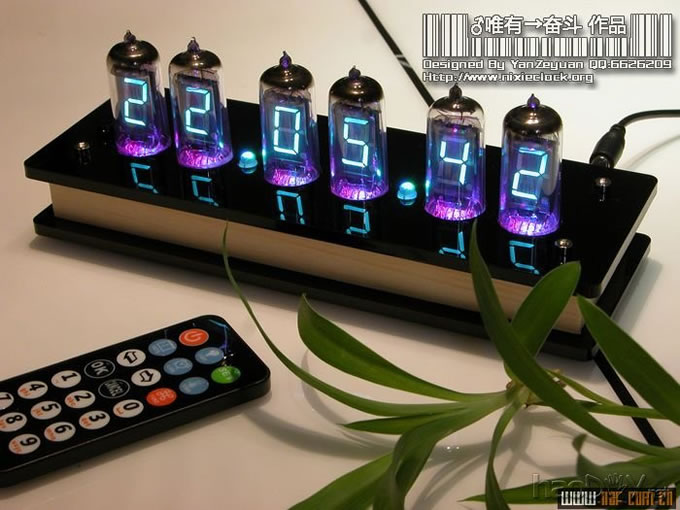

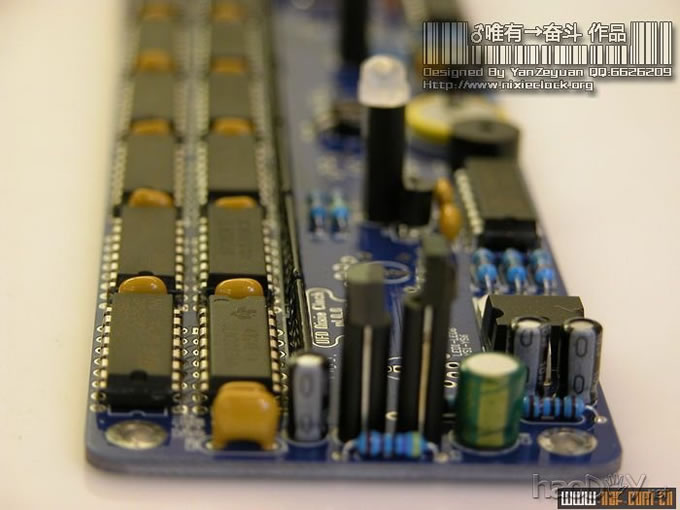

从虎年腊月到兔年正月，饱含了我对时钟全部等候新作品终于建造完成。 在这之前从LED到辉光管再到VFD点阵、从石英晶体到温补再到GPS校时，照旧那句话：时钟虽简朴，想做美满不轻易... 这次的DIY作品从计划之初就思量到了许多成果上的细节、操纵上的细节、结果上的细节，早年我对SMD情有独钟，这次头一回所有回收直插元器件（只有一颗DS3231回收贴片），每个元器件的选型、位置、巨细、高度，乃至是立着放照旧躺着放都颠末尾周密思量。电路板每个元器件的封装库都按照现实元器件巨细测绘，没有一个焊盘位置与现实元件有不同。早年在建造电子钟的时辰，不少伴侣提出了忠肯的提媾和意见，也为这次DIY提供了原动力，以是在人道化操纵和成果方面较量完整。至于炫彩的七彩配景光效，尚有近4000行代码所编辑出来的Crossfade等数字调动结果等等只能从视频上才气看出... 也接待各人会见我的BLOG，内里有历次我的时钟作品，包罗辉光管的、LED点阵的、VFD点阵GPS校时的等等... http://blog.sina.com.cn/nixieclock 我就先先容一下这次DIY作品的一些成果和特点，然后再详细先容一下DIY计划进程【有图片、有视频】，重点部门的源代码我也会果真，但愿能与各人一路交换。 老端正，先上美图，SHOW TIME:       我打仗电子的时辰，险些是直接从SMD上手的，以是一向以来对SMD情有独钟。由于当代电子工艺带给我们的是集成度越来越高的零部件，可以满意我们在尽也许小的空间内完成更多更出色的成果，以是前面几个时钟作品包罗LED点阵、辉光管、VFD点阵所有都回收SMD器件计划并建造。 其后逐步打仗了许多老的工控产物发明原本ALL DIP的电路板也能云云唯美，好比20年前的任天国红白机主板、286电脑主板等等...以是就发生了所有行使直插器件建造她的设法。 由于之前很少行使直插元器件，以是这次电路板绘制也花了很大的工夫。放弃了美妙的古典线条及花边，操作直插IC及电阻电容自己的形体和周密的机关，直接塑造出大度的主板。每一个元器件都是按照现实尺寸和巨细专门绘制封装库，每个器件的选型和高度都节制严酷，均在10mm一下。团结早年的计划履历，未作洞洞板试验，但现实行证硬件部门零BUG。 由于所有回收了直插元件，以是组装建造险些是零难度，只要别把器件焊反，美满的一次性通过，比起ALL SMD的组装简朴许多许多。 SHOW一下：            同样是回收了近30年前的一种电子管-- (责任编辑：admin) |
