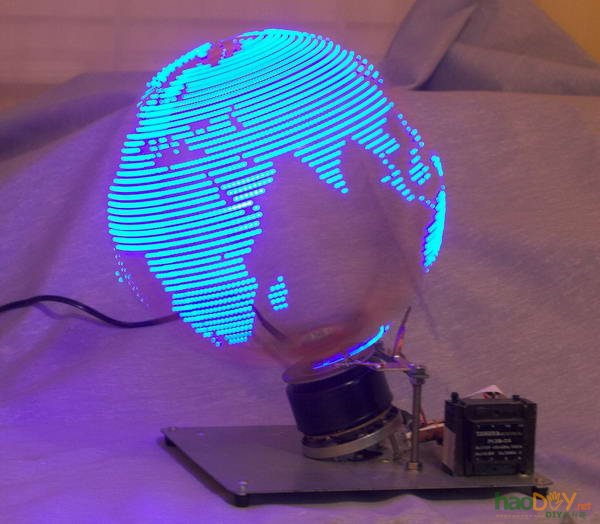

这其实是一个球形的POV，利用人的视觉暂留效应，展现了一副200*64的地球图像。

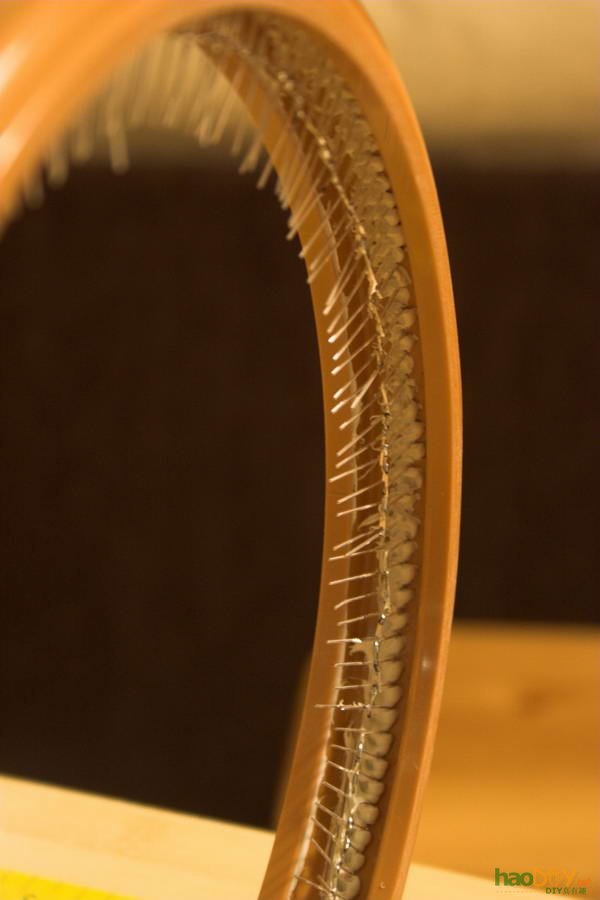

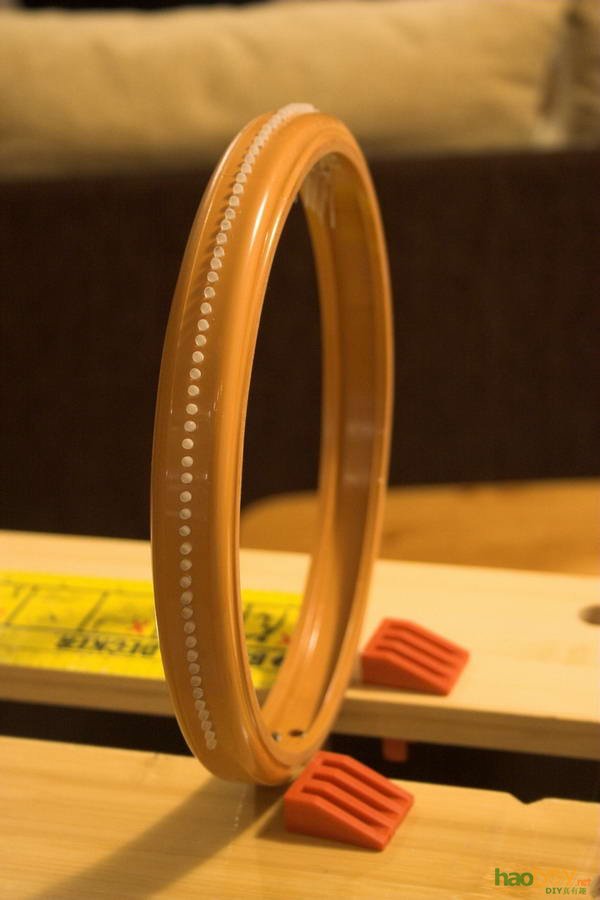

球体部分是一个直径20厘米的塑料圆环。在其上一个半环上安装了64个蓝色的LED，旋转起来就是一个蓝色的光球了。

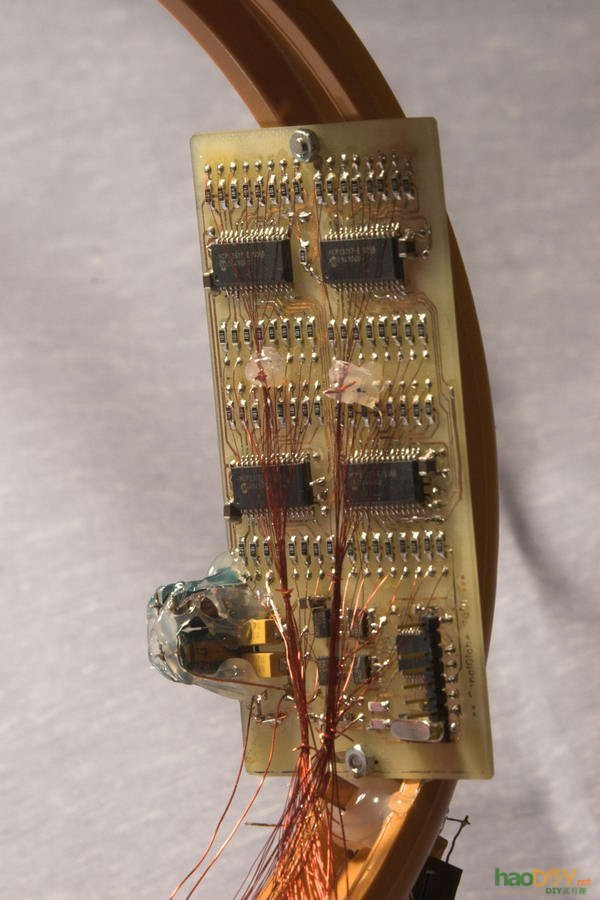

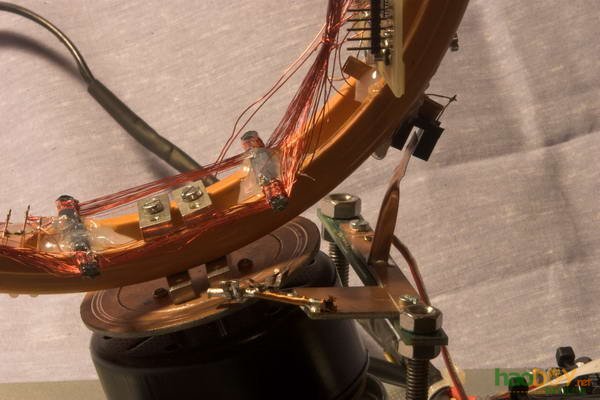

主控部分是一块ATMega8的单片机。它采集圆环的旋转周期，然后分为200等份，精确计算每一等分各LED的状态，最后通过场效应管（FET）控制LED的亮灭，将设定的图像展示出来。当圆环转速太慢的时候，它就显示一个游离不定的光点，相当有趣。

显示的图像也是可以自定义的。作者设计了一种比较方便的做法：

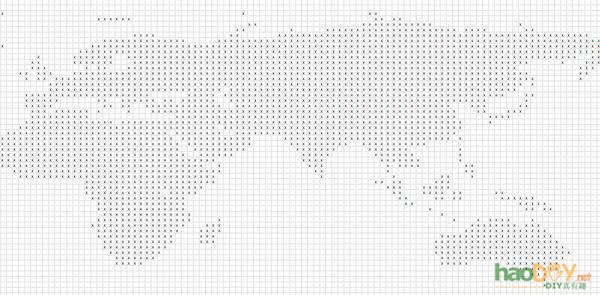

你只要准备一张200*64像素的位图，通过作者提供的工具转为特殊符号，然后巧妙的通过excel转换为单片机程序中的要用到的常量数据，重新编译程序，就可以看到效果了。



相关资料：电路图&程序代码 自定义图像工具
