热转印制作PCB教程

时间:2017-07-22 11:01来源:数码之家 作者:2n3055 点击:
今天在这里分享一下自己制作PCB的方法,以供大家参考 要绘制印制板,首先要明确电路,也就是画出电路原理图通常这一步都是自己设计,这次是一个BQ2057的锂电池充电电路和一个DC-DC试验电路对于电路原理图,由于它决定着印制板的走线,因此对于设计出的电路最

今天在这里分享一下自己制作PCB的方法,以供大家参考

要绘制印制板,首先要明确电路,也就是画出电路原理图

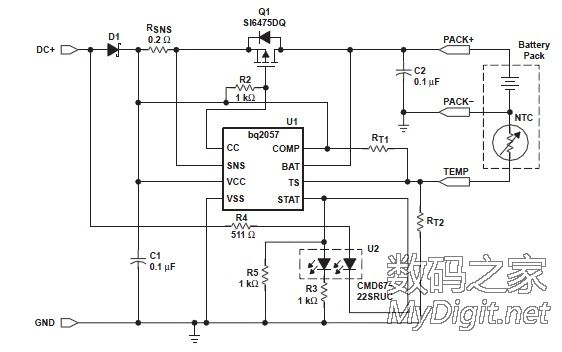

通常这一步都是自己设计,这次是一个BQ2057的锂电池充电电路和一个DC-DC试验电路
对于电路原理图,由于它决定着印制板的走线,因此对于设计出的电路最好反复推敲,确保没有错误和不合理的地方
热转印制作PCB教程

下面是开始绘制PCB,绘制PCB的软件很多,专业点的可以用DXP
简单点易于上手的推荐Sprint-Layout ,傻瓜化的操作,非常容易
当然我还见过用PS和Windows画图设计PCB的
有关布线,这里学位就大了去了,有兴趣的可以参考参考华为的《PCB布线设计规范》(好像是这名)
我基本上全凭经验,边画边改,基本上主要注意线间距不要太密,大电流走线要加粗,信号线不要平行布等等

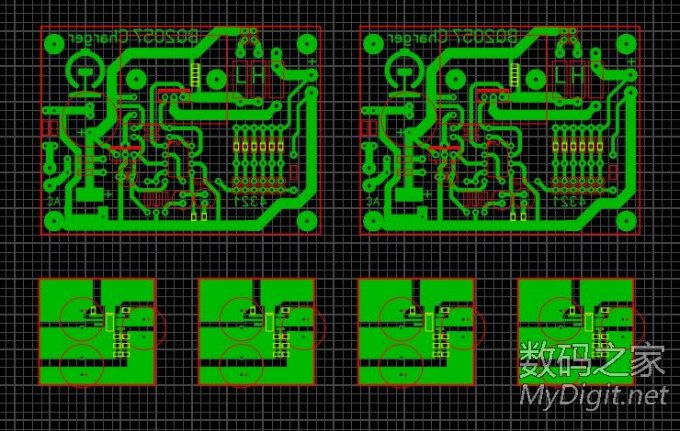

这是用Sprint-Layout 画的PCB
热转印制作PCB教程

PCB画好了,就可以打印了
我的习惯是先用普通纸打一张样稿,然后把元件什么的码放在上面比比位置
如果合适,就开始正式打印,如果不合适,那就修改后再打印
有关热转印纸,我是在X宝上买的专用热转印纸,或者不干胶撕开后的那层蜡纸也可以
但是用过几次,感觉不如热转印纸好用,因此作罢
还有说用普通A4纸的,确实可以用,但是纯粹是给自己找麻烦,刷纸轻了刷不干净,
重了碳粉就掉了,腐蚀出来的走线也不光滑,毛刺很多。
对于打印机的选择,首先必须是激光打印机
然后,硒鼓最好是原装硒鼓,如果是用过很久的旧打印机
最好先打几张普通纸预预热,等到打印出的字迹、线条清晰乌黑为好

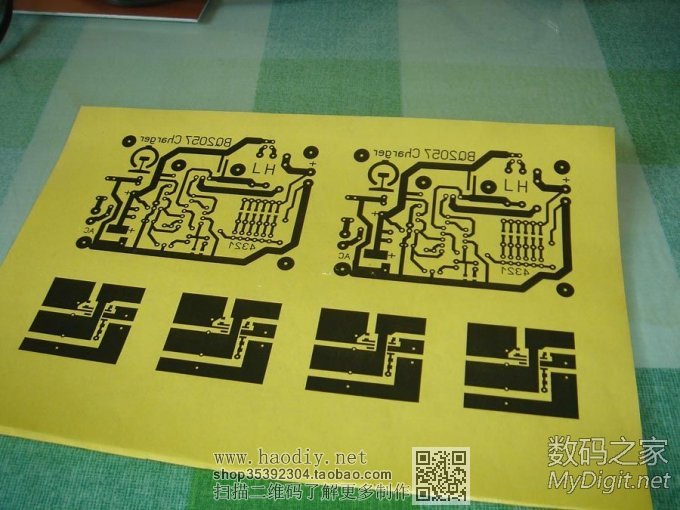

这是公用的HP1020使用HP原装硒鼓打印的效果
热转印制作PCB教程

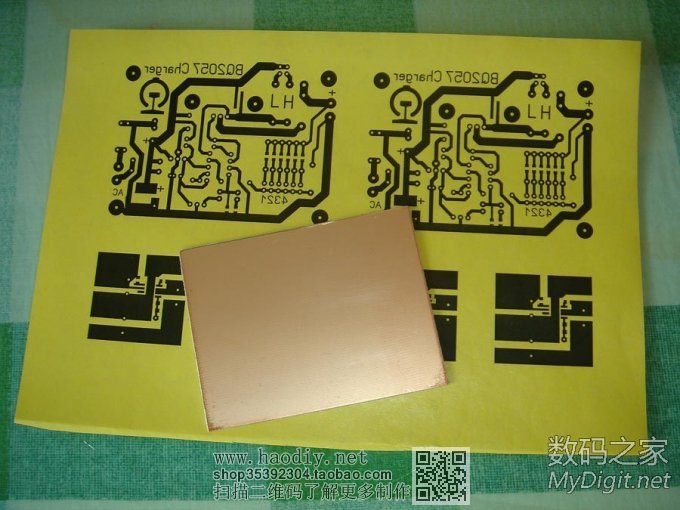

之后就可以照着设计裁剪合适尺寸的覆铜板
如果是新覆铜板,那基本不需要做处理,用清洁的纸巾擦去上面的灰尘即可
如果是旧覆铜板,最好用钢丝刷和肥皂刷洗一下,去除上面的氧化层、污渍等
自己裁切过的还要把边缘的毛刺都打磨干净
最重要的是,上面一点不能有油污,如果有一定要清洗干净;边缘不能有毛刺,有的话一定要去掉。
洗干净的覆铜板不要摸铜箔面,只能拿边缘;也不要用金属镊子夹,避免划伤铜箔面。
热转印制作PCB教程

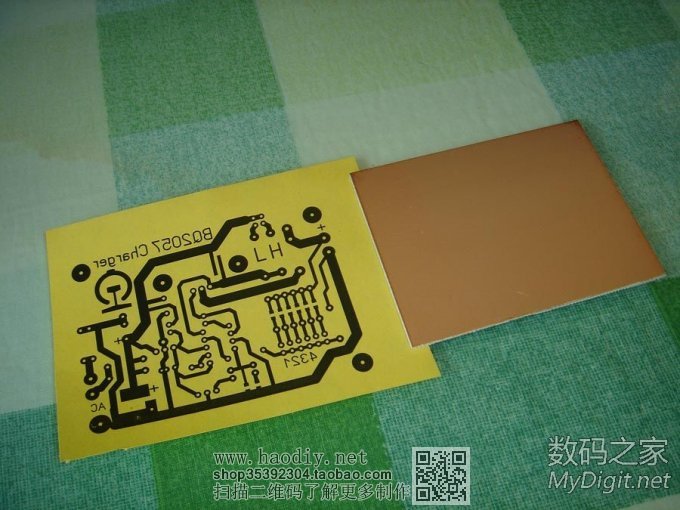

把热转印纸裁成合适大小,比敷铜板稍大一点即可
热转印制作PCB教程

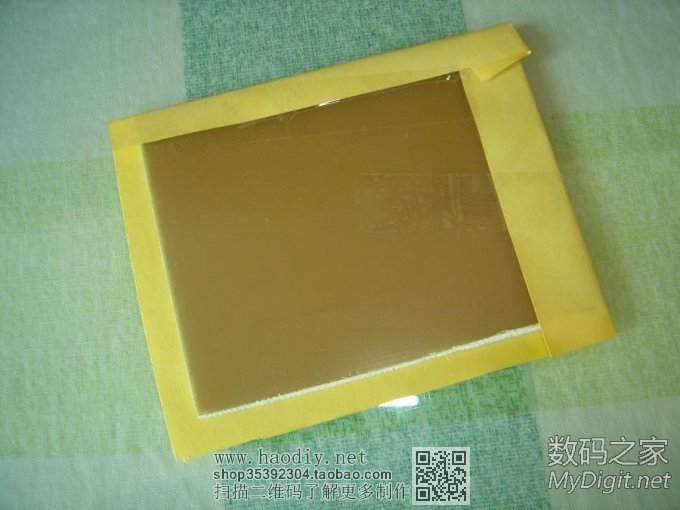

对准后,用透明胶带固定
热转印制作PCB教程

转印的过程中,温度的选择很重要,如果有过塑机是最好的
温度过高,热转印纸的蜡层也会剥落,影响腐蚀
温度过低,转印不牢靠,碳粉容易脱落

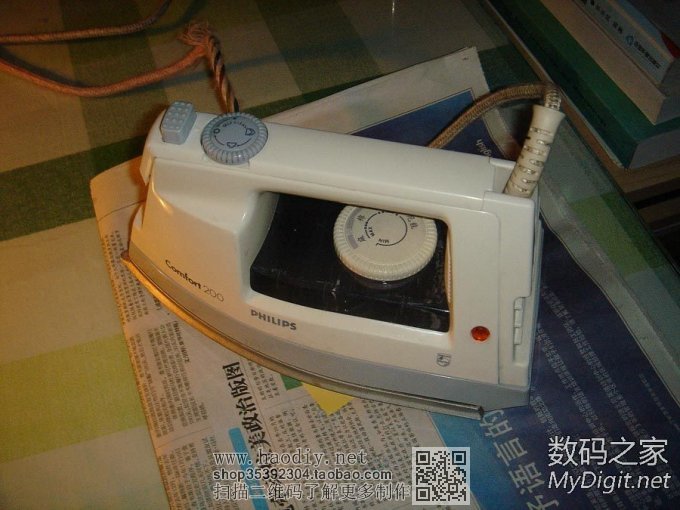

我这里用的是熨斗的“棉”挡,在这个温度下,转印的过程中会闻到轻微的蜡纸漂出的气味
如果有烟出来,或者气味很大,那说明温度过高
如果印了几遍,热转印纸和铜板不粘连,甚至气味都没有,那说明温度过低
转印的时候底下最好垫些报纸,这样转印起来可以比较均匀
热转印制作PCB教程

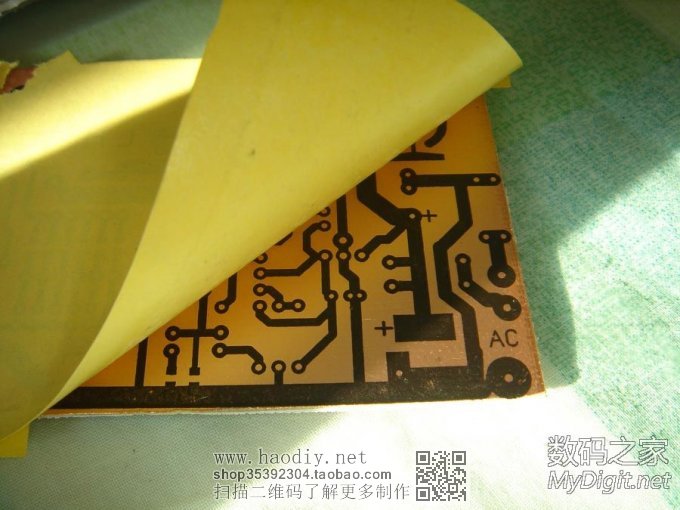

转印的过程中,可以随时揭开看看转印效果,
因为一旦转印后,热转印纸就会贴在敷铜板上
揭开一角不会影响全部图案
这里转印效果很理想,如果没转好,可以盖上继续转印
热转印制作PCB教程

转印完成了,趁热撕下热转印纸,撕的时候要顺着力撕,感觉纸和铜箔剥离非常轻松

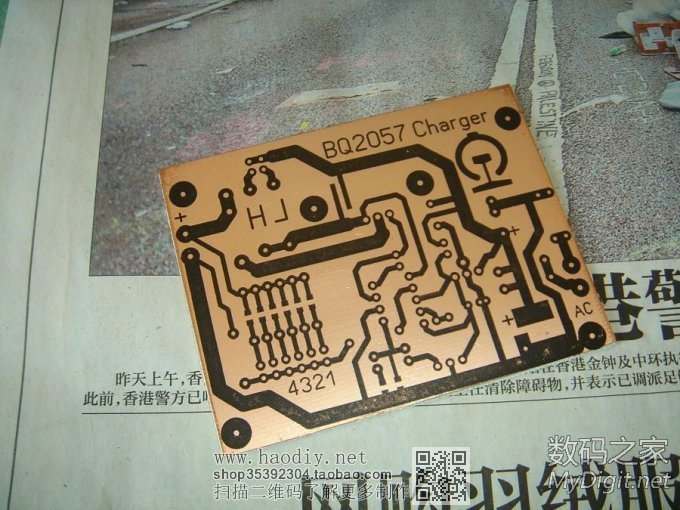

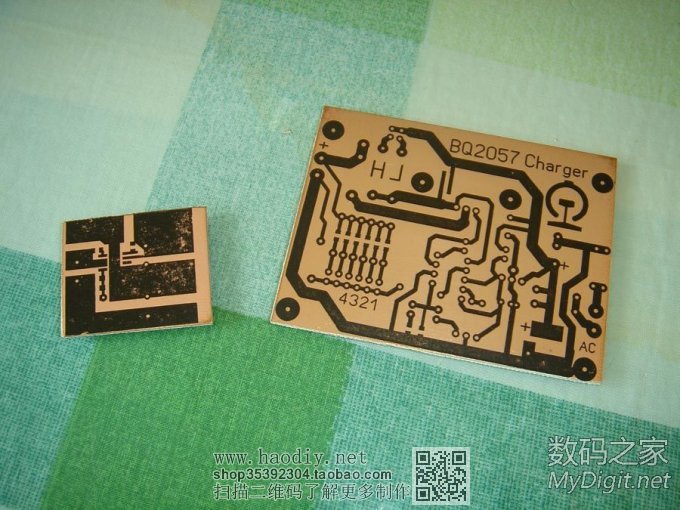

看看这就转印好了
热转印制作PCB教程
热转印制作PCB教程

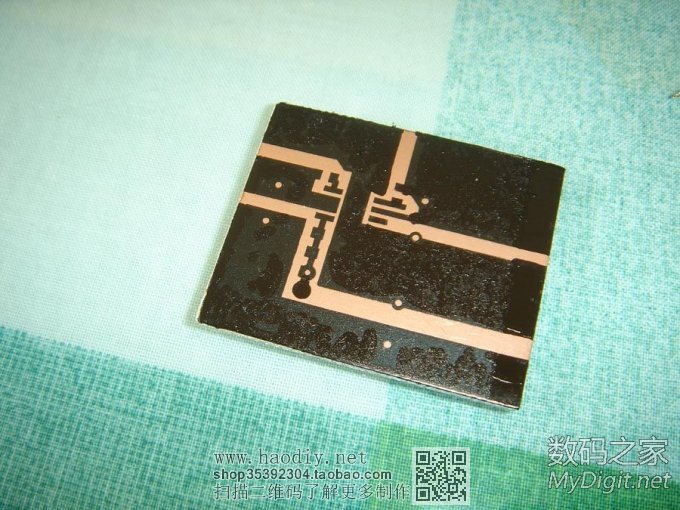

转印好的印制板还不能急于腐蚀
首先这里如果没做好还可以回去,如果腐蚀后发现错误那可就麻烦了

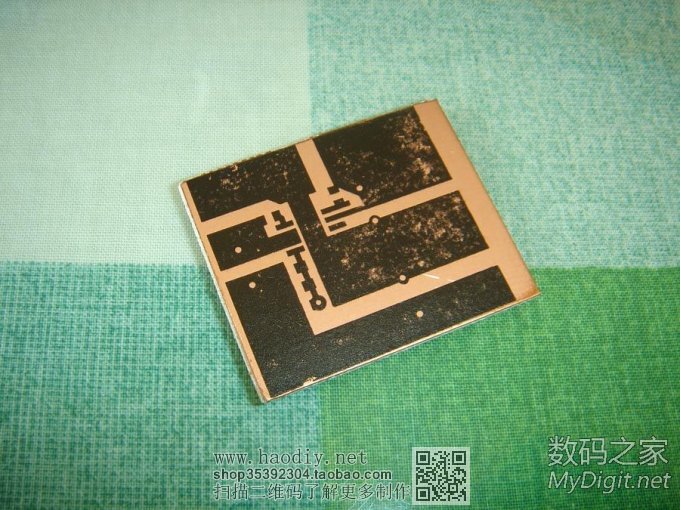

其次,就是还需要弥补碳粉的薄弱点,尤其是像这样的大面积铜箔走线
和容易出现网状空格
热转印制作PCB教程

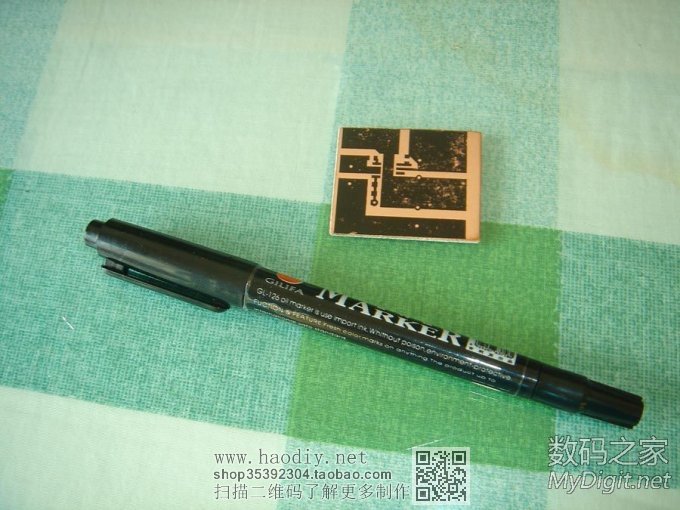

对于这些转印的缺陷就需要用记号笔来弥补
记号笔要选用油性的,用水性的笔,腐蚀完了就等着哭吧
PS:如何区分油性/水性记号笔?
买笔的时候在商家的玻璃柜台、货架漆面等光滑的地方画一道,等过一会用手去使劲擦
如果能擦掉,那就是水性的,如果像办证广告那样擦不掉,那就是油性的
热转印制作PCB教程

弥补好的PCB
要把裸露的铜皮全涂抹掉
热转印制作PCB教程

再次检查无误后,下面就可以开始腐蚀了

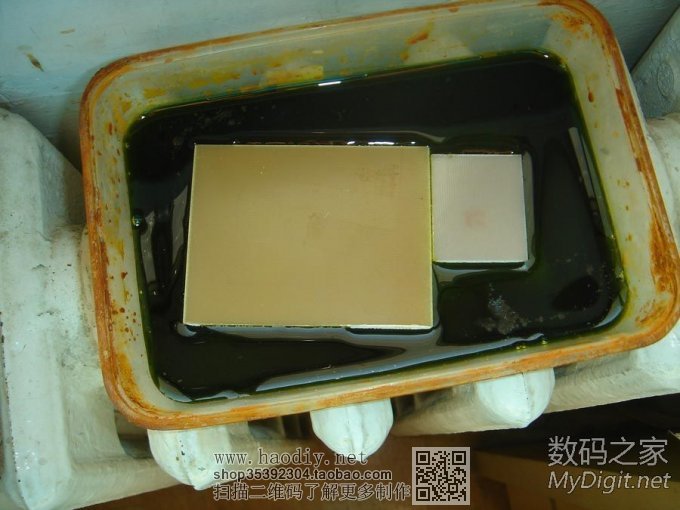

腐蚀我用的是最经典的三氯化铁溶液,稍微加热一点可以加快腐蚀的进程
现在还有用过硫酸盐腐蚀的,或者双氧水+盐酸腐蚀的,都可以采用
三氯化铁是最经典的腐蚀液,其缺点就是千万不要撒出来,否则撒到哪里哪里都是黄的
市售的三氯化铁有两种,一种是六水合三氯化铁,是橙色的晶体
还有一种是无水三氯化铁,一种灰色的粉末,极易潮解;这两种都可以用来腐蚀线路板
值得注意的是,无水三氯化铁如果用水溶解的话会大量水解,生成不溶的氢氧化铁沉淀
因此我习惯直接用盐酸配三氯化铁:200ml浓盐酸+200ml水+100g无水三氯化铁
腐蚀的过程还可以多多搅动,以前在学校的时候曾经把腐蚀槽放在实验室的水浴摇床上
一边恒温加热一边摇,结果腐蚀的时间从20分钟缩短到了3分钟
热转印制作PCB教程

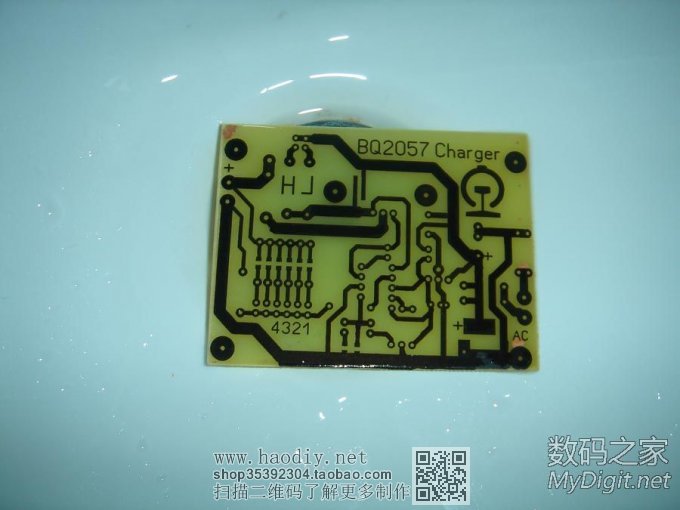

腐蚀过程中可以随时捞出来看看
腐蚀好了就有及时捞出来,避免过度腐蚀

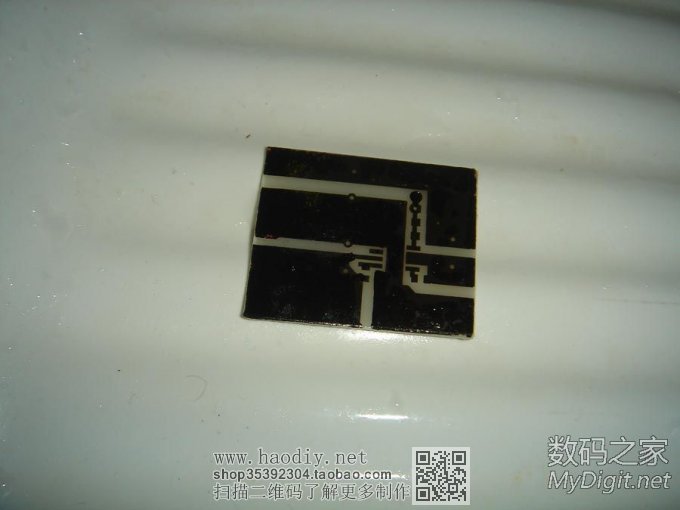

这是腐蚀好的线路板,由于这块板质量较差,铜箔薄后不均,可以看出有没有腐蚀干净的地方
不过它不影响整体电路,因此就不理它了
热转印制作PCB教程
热转印制作PCB教程

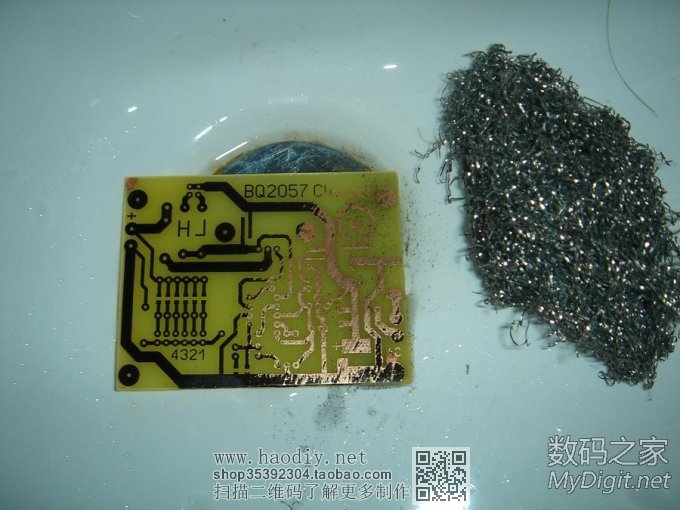

清洁印制板推荐使用刷碗的钢丝球
效果非常好,蘸一点肥皂刷去吧,不仅可以把铜箔打磨光亮,还不损伤铜箔
热转印制作PCB教程

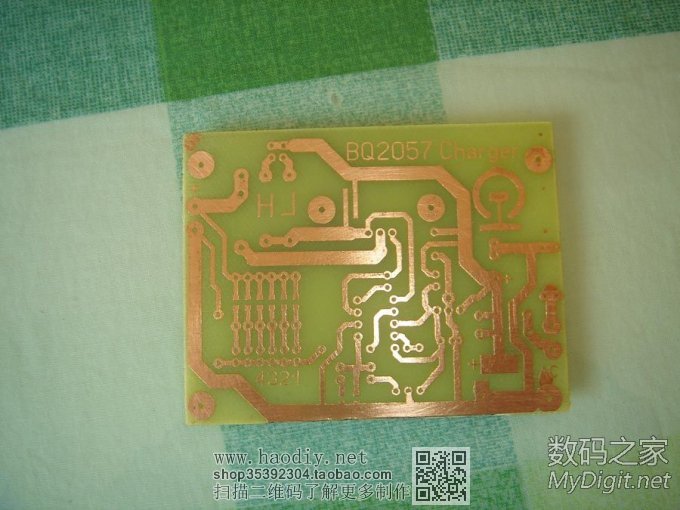

刷干净的印制板要用清水洗净,然后擦干
不要有水渍留在上面
热转印制作PCB教程

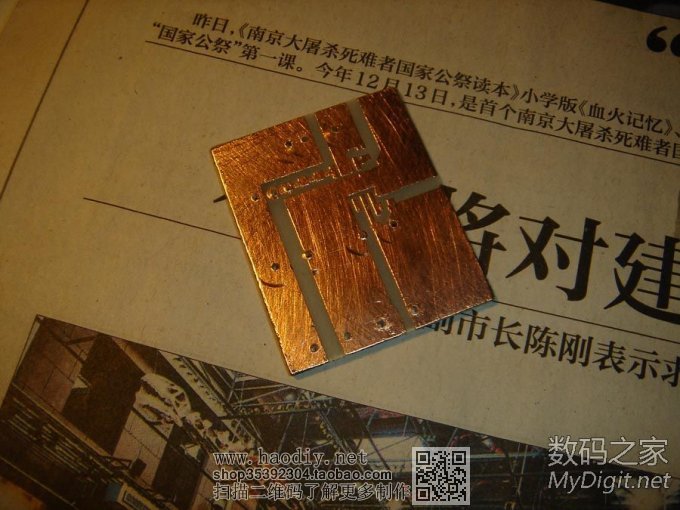

之后就是打孔了
热转印制作PCB教程

打完孔的印制板上通常会沾染很多钻孔出来的渣滓,再次把印制板洗净
然后一定要彻底烘干,烘干后刷上一层松香酒精溶液做保护层及助焊使用
松香酒精溶液的配置:往无水酒精里不断加入松香粉,边加边搅拌,直到松香不再溶解
然后再多加一些松香,放置一段时间即可,要保持瓶底始终有一薄层松香沉淀着
热转印制作PCB教程

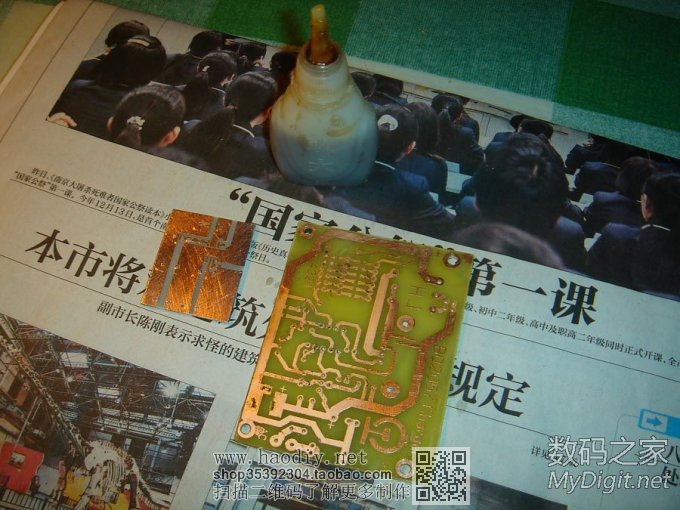

松香水的涂抹要均匀
一次不要刷太厚,可以等第一层稍干,然后再涂一层即可
每层具体的量是板上有一层松香水,但是板子倾斜的时候看不到松香水流动
饱和松香水这样刷两遍就足够了,松香太多,焊接的时候渣滓和烟多

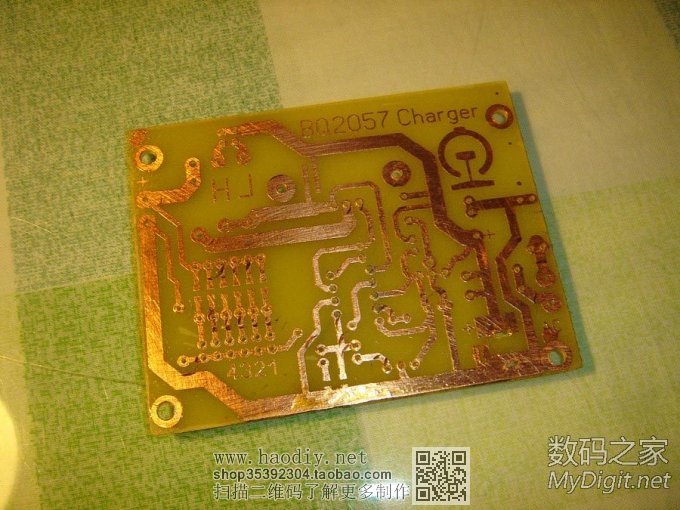

刷完松香水,烘干之后,一块PCB就做好了,可以开始焊接元器件了
热转印制作PCB教程


希望对大家有所帮助,全文完
