常用电工维修工具及使用

时间:2014-07-20 21:20来源:未知 作者:admin 点击:
一、拆装工具 1、螺丝起子(又叫螺丝刀或改锥): 十字起子 一字起子 其它形状(视螺丝而定) 螺丝刀 2、钳子 尖嘴钳:主要用来夹小螺丝帽,绞合硬钢线,其尖口作剪断导线之用 尖嘴钳 虎口钳:主要作用与尖嘴钳基本相同 虎口钳 斜口钳:用于剪细导线或修剪焊接各
一、拆装工具

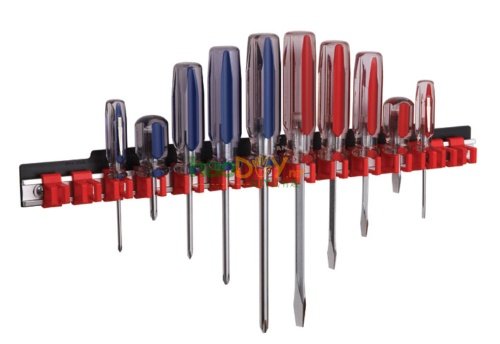

1、螺丝起子(又叫螺丝刀或改锥):
  十字起子
  一字起子
  其它形状(视螺丝而定)

常用电工维修工具及使用
螺丝刀

2、钳子
  尖嘴钳:主要用来夹小螺丝帽,绞合硬钢线,其尖口作剪断导线之用

常用电工维修工具及使用
尖嘴钳

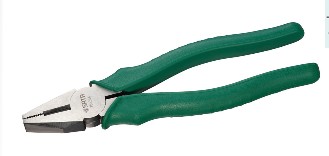

  虎口钳:主要作用与尖嘴钳基本相同

常用电工维修工具及使用
虎口钳

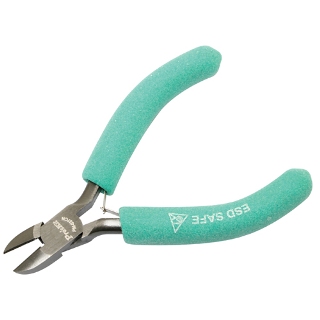

  斜口钳:用于剪细导线或修剪焊接各多余的线头

常用电工维修工具及使用
斜口钳

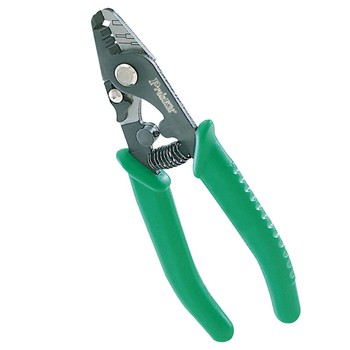

  剥线钳:主要用来快速剥去导线外面塑料包线的工具,使用时要注意选好孔径,切勿使刀口剪伤内部的金属蕊线

常用电工维修工具及使用
剥线钳


二、测量工具

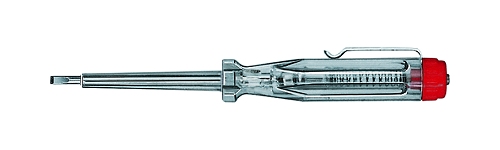

1、试电笔:
  用来检验被测物本是否带电,假如被测物体带电就会使电笔内的氖管发光,用试电笔测试带电物体时,如氖泡内电极一端发生辉光,则所测的电是直流电,如氖泡内电极两端都发辉光,则所测电为交流电。 2、万用表:主要用来测量交流直流电压、电流、直流电阻及晶体管电流放大位数等。现在常见的主要有数字式万用表和机械万用表两种。

常用电工维修工具及使用
试电笔

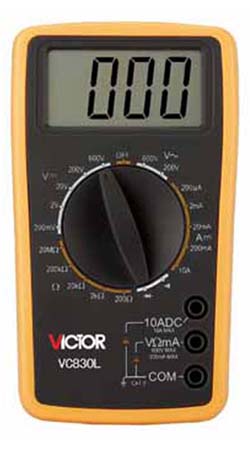

2、数字式万用表
  在万用表上会见到转换旋钮,旋钮所指的是次量的档位:
V~:表示的是测交流电压的档位
V-:表示的是测直流电压档位
MA:表示的是测直流电压的档位
Ω(R):表示的是测量电阻的档位
HFE:表示的是测量晶体管电流放大位数
万用表的红笔表示接外电路正极,黑笔表示接外电路负极。优点:防磁、读数方便、准确(数字显示)

常用电工维修工具及使用
数字万用表

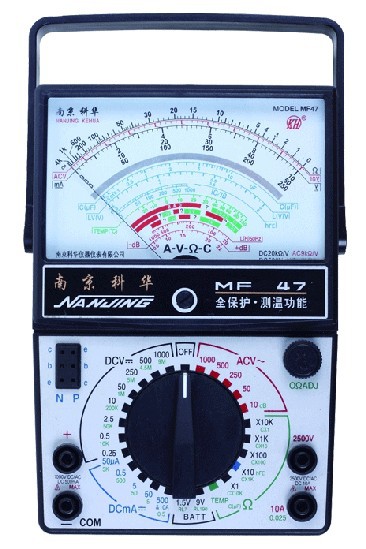

3、机械式万用表
  机械式万用表的外观和数字表有一定的区别, 但它们俩的转挡旋钮是差不多的,档位也基本相同。在机械表上会见到有一个表盘,表盘上有八条刻度尺:
标有"Ω"标记的是测电阻时用的刻度尺
标有"~"标记的是测交直流电压.直流电流时用的度尺刻
标有"HFE"标记的是测三极管时用的刻度尺
标有"LI"标记的是测量负载的电流.电压的刻度尺
标有"DB"标记的是测量电平的刻度尺

常用电工维修工具及使用
机械式万用表


4、万用表的使用
  数字式万用表:测量前先打到测量的档位,要注意的是档位上所标的是量程,即最大值
  机械式万用表:测量电流、电压的方法与数学式相同,但测电阴时,读数要乘以档位上的数值才是测量值。例如:现在打的档位是"X100"读数是200,测量传题是200X100=20000Ω=20K,表盘上"Ω"尺是从左到右,从大到小,而其它的是从左到右,从小到大

5、注意事项
  调"零点"(机械表才有),在使用表前,先要看指针是指在左端"零位"上,如果不是,则应小改锥慢慢旋表壳中央的"起点零位"校正螺丝,使指针指在零位上。
  万用表使用时应水平放置(机械才有)
  测试前要确定测量内容,将量程转换旋钮旋到所示测量的相应档位上,以免烧毁表头,如果不知道被测物理量的大小,要先从大量程开始试测。
  表笔要正确的插在相应的插口中
  测试过程中,不要任意旋转档位变换旋钮。
  使用完毕后,一定要将不用表档位变换旋钮调到交流电压的最大量程档位上,

  测直流电压电流时,要注意电压的正、负极、电流的流向,与表笔相接 (时)正确 。

三、焊接工具

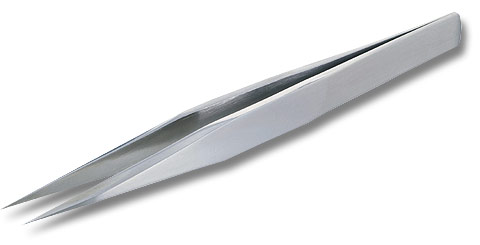

  1、镊子:用于夹住原件进行焊接

常用电工维修工具及使用
镊子

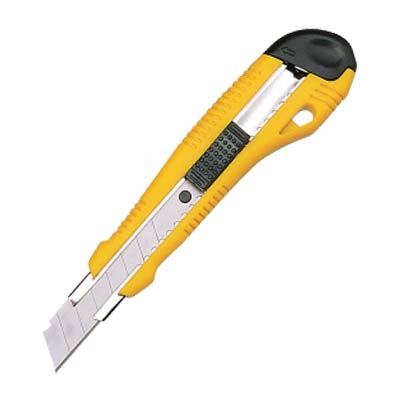

  2、美工刀:用干清除原件上的氧化层和污垢

常用电工维修工具及使用
美工刀
