如何掌握电烙铁焊接技术

时间:2012-09-02 21:41来源:未知 作者:admin 点击:
在电子制作中,元器件的连接处需要焊接。焊接的质量对制作的质量影响极大。所以,学习电于制作技术,必须掌握焊接技术,练好焊接基本功。 一、焊接工具 1、电烙铁 电烙铁是最常用的焊接工具。我们使用20W内热式电烙铁。如图1。 图1 新烙铁使用前,应用细砂纸
在电子制作中,元器件的连接处需要焊接。焊接的质量对制作的质量影响极大。所以,学习电于制作技术,必须掌握焊接技术,练好焊接基本功。
一、焊接工具
1、电烙铁

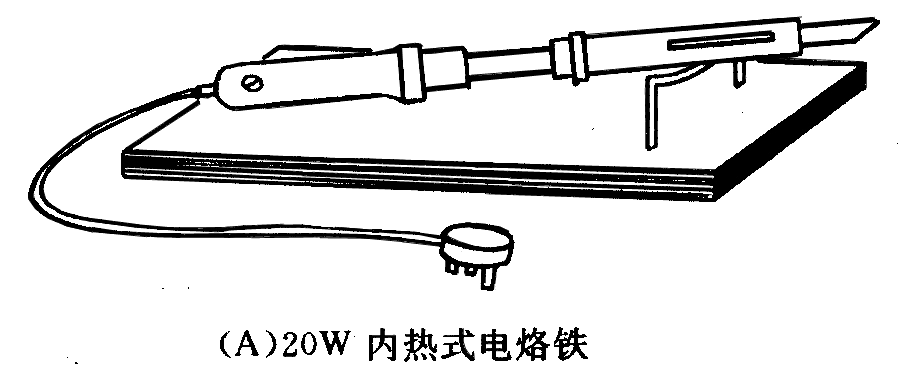

  电烙铁是最常用的焊接工具。我们使用20W内热式电烙铁。如图1。
如何掌握电烙铁焊接技术

如何掌握电烙铁焊接技术
图1
  新烙铁使用前,应用细砂纸将烙铁头打光亮,通电烧热,蘸上松香后用烙铁头刃面接触焊锡丝,使烙铁头上均匀地镀上一层锡。这样做,可以便于焊接和防止烙铁头表面氧化。旧的烙铁头如严重氧化而发黑,可用钢挫挫去表层氧化物,使其露出金属光泽后,重新镀锡,才能使用。
电烙铁要用220V交流电源,使用时要特别注意安全。应认真做到以下几点:
  电烙铁插头最好使用三极插头。要使外壳妥善接地。
  使用前,应认真检查电源插头、电源线有无损坏。并检查烙铁头是否松动。
  电烙铁使用中,不能用力敲击。要防止跌落。烙铁头上焊锡过多时,可用布擦掉。不可乱甩,以防烫伤他人。
  焊接过程中,烙铁不能到处乱放。不焊时,应放在烙铁架上。注意电源线不可搭在烙铁头上,以防烫坏绝缘层而发生事故。
  使用结束后,应及时切断电源,拔下电源插头。冷却后,再将电烙铁收回工具箱。
2、焊锡和助焊剂
  焊接时,还需要焊锡和助焊剂。

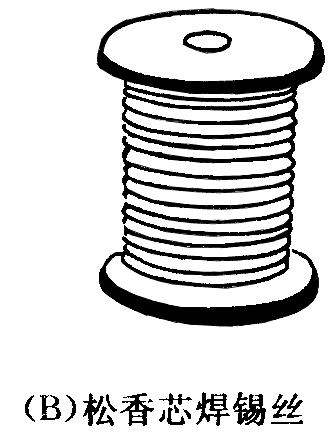

  (1)焊锡:焊接电子元件,一般采用有松香芯的焊锡丝。这种焊锡丝,熔点较低,而且内含松香助焊剂,使用极为方便。

(2)助焊剂:常用的助焊剂是松香或松香水(将松香溶于酒精中)。使用助焊剂,可以帮助清除金属表面的氧化物,利于焊接,又可保护烙铁头。焊接较大元件或导线时,也可采用焊锡膏。但它有一定腐蚀性,焊接后应及时清除残留物。

3、辅助工具
  为了方便焊接操作常采用尖嘴钳、偏口钳、镊子和小刀等做为辅助工具。应学会正确使用这些工具。
如何掌握电烙铁焊接技术

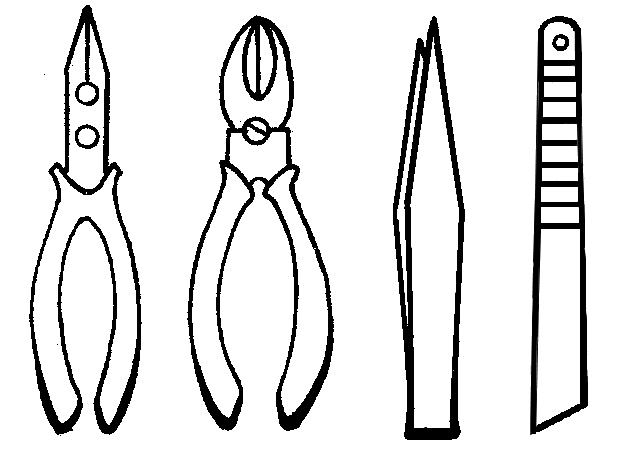

尖嘴钳       偏口钳       镊子       小刀
图2 辅助工具
二、焊前处理

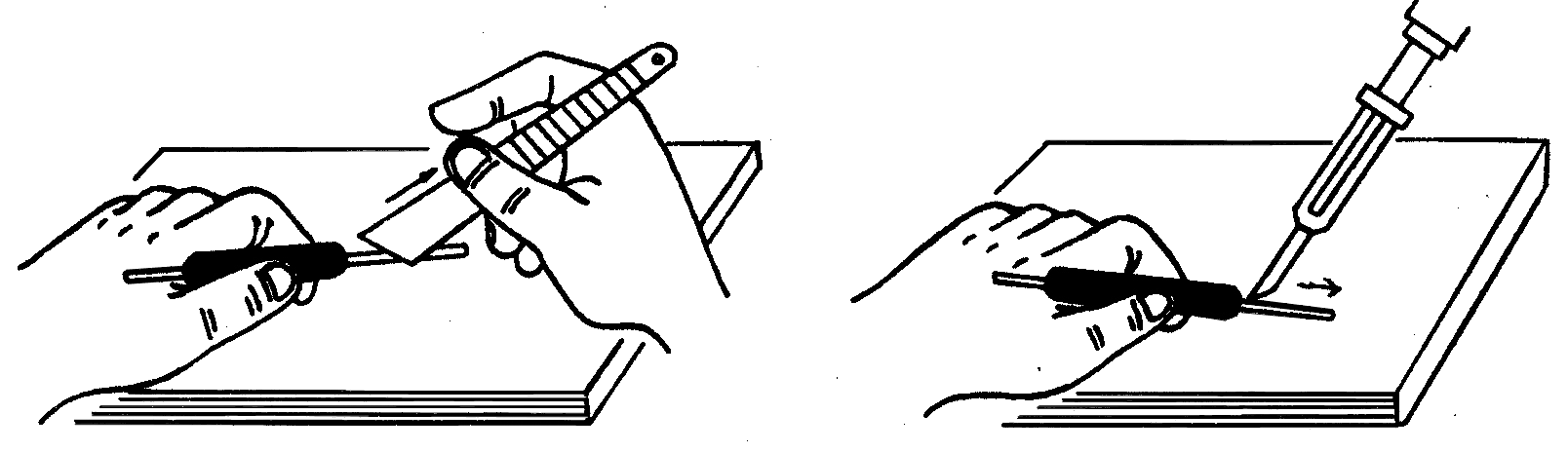

  焊接前,应对元件引脚或电路板的焊接部位进行焊前处理(见图3)。
  1、清除焊接部位的氧化层
  可用断锯条制成小刀。刮去金属引线表面的氧化层,使引脚露出金属光泽。
  印刷电路板可用细纱纸将铜箔打光后,涂上一层松香酒精溶液。
  2、元件镀锡
  在刮净的引线上镀锡。可将引线蘸一下松香酒精溶液后,将带锡的热烙铁头压在引线上,并转动引线。即可使引线均匀地镀上一层很薄的锡层。导线焊接前,应将绝缘外皮剥去,再经过上面两项处理,才能正式焊接。若是多股金属丝的导线,打光后应先拧在一起,然后再镀锡。
如何掌握电烙铁焊接技术
刮去氧化层            均匀镀上一层锡
图3 焊前处理
三、焊接技术
做好焊前处理之后,就可正式进行焊接。
1、焊接方法(参看图4)。
如何掌握电烙铁焊接技术

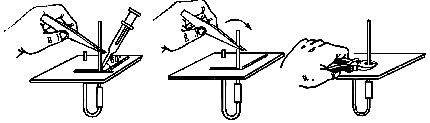

焊接                      检查                    剪短
图4  焊接
(1)右手持电烙铁。左手用尖嘴钳或镊子夹持元件或导线。焊接前,电烙铁要充分预热。烙铁头刃面上要吃锡,即带上一定量焊锡。
(2)将烙铁头刃面紧贴在焊点处。电烙铁与水平面大约成60℃角。以便于熔化的锡从烙铁头上流到焊点上。烙铁头在焊点处停留的时间控制在2~3秒钟。
(3)抬开烙铁头。左手仍持元件不动。待焊点处的锡冷却凝固后,才可松开左手。
(4)用镊子转动引线,确认不松动,然后可用偏口钳剪去多余的引线。
2、焊接质量

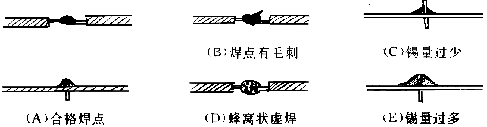

  焊接时,要保证每个焊点焊接牢固、接触良好。要保证焊接质量。好的焊点如图5
如何掌握电烙铁焊接技术
图5
  (A)所示应是锡点光亮,圆滑而无毛刺,锡量适中。锡和被焊物融合牢固。不应有虚焊和假焊。
虚焊是焊点处只有少量锡焊住,造成接触不良,时通时断。假焊是指表面上好像焊住了,但实际上并没有焊上,有时用手一拔,引线就可以从焊点中拔出。这两种情况将给电子制作的调试和检修带来极大的困难。只有经过大量的、认真的焊接实践,才能避免这两种情况。
  焊接电路板时,一定要控制好时间。太长,电路板将被烧焦,或造成铜箔脱落。从电路板上拆卸元件时,可将电烙铁头贴在焊点上,待焊点上的锡熔化后,将元件拔出。 (责任编辑:admin)
