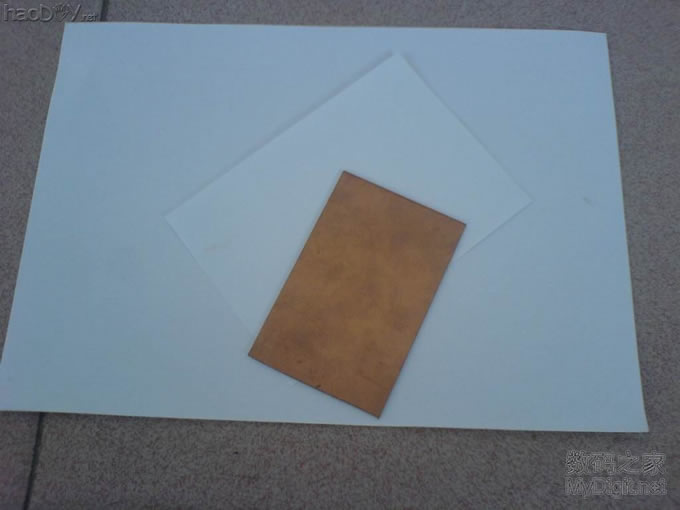

因有朋友问我用热转印法做线路板的过程，所以把我的做法贴出来，仅供大家参考。 材料有转印纸、铜板，由于所做的面积比较小，所以把A4的转印纸剪成4张A6的，用A6的打印出来。

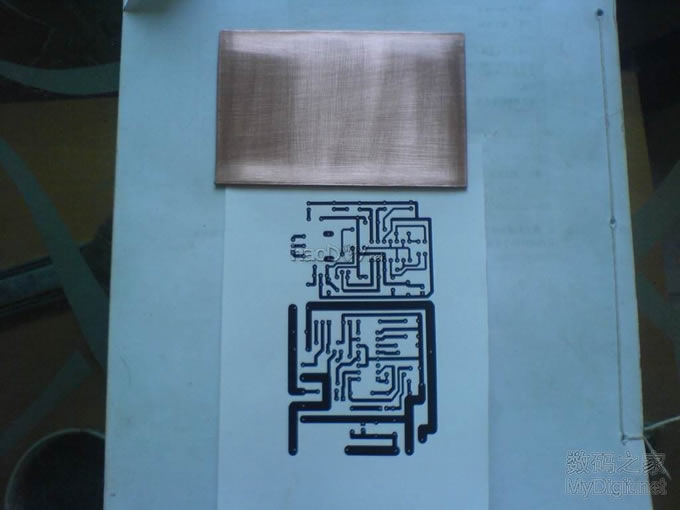

转印纸已打印好，我用的打印机是HP P1008，用兼容鼓兼容粉，PCB板用细沙纸已清洁好。
把转印纸包好PCB。

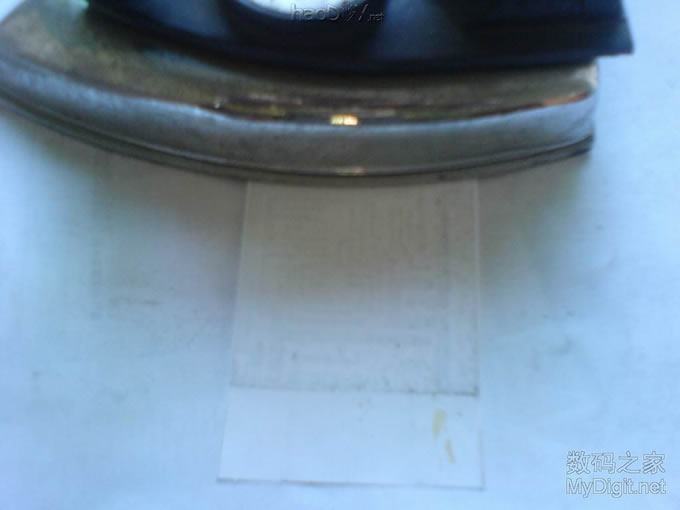

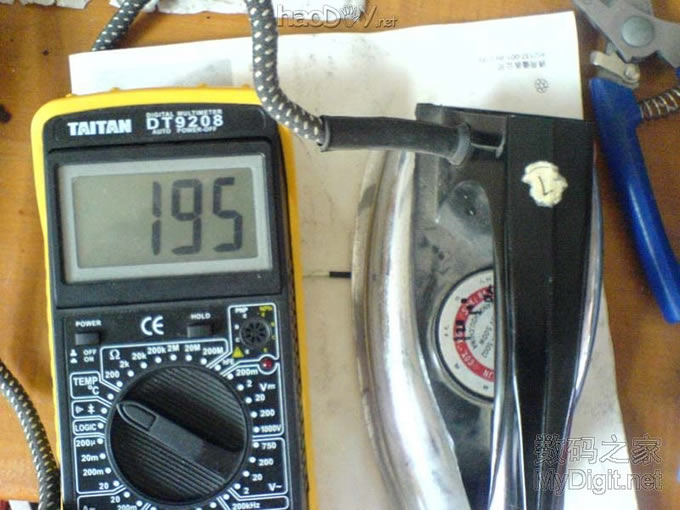

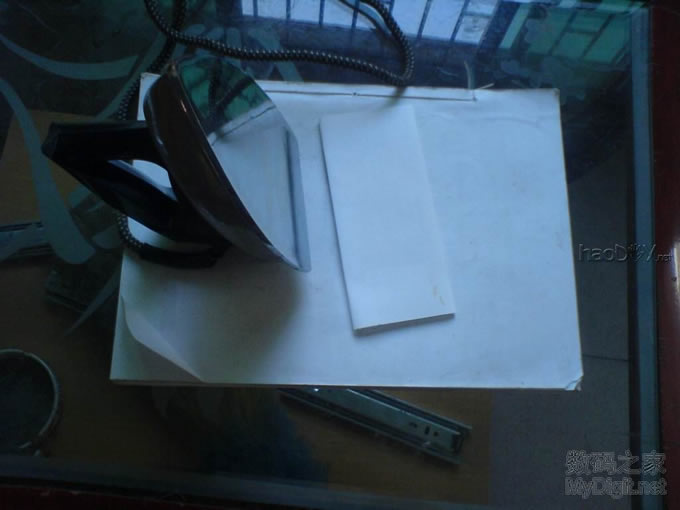

电熨斗把温度调到200度左右，这个是传家宝来的  。
把开始转印，转印时要均匀，均匀移动烫斗，并在上面加压力，大约2分钟后就可以了，由于这次面积比较小，所以比较容易控制，对于大面积的要控制好烫斗的移动加压，这个要多做多练才能掌握技巧的。

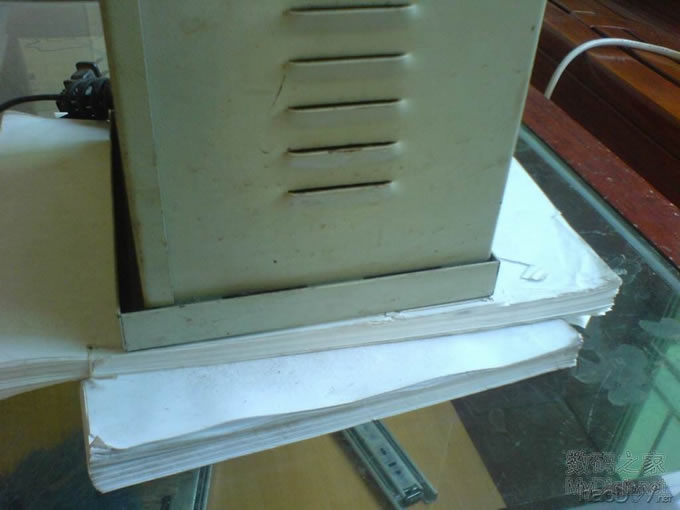

转印后，为了避免在降温中的纸中间突起而出现碳粉不能转过PCB中（防止断线及沙眼），这里用加重物来压，用两本书，PCB夹在中间，并在上面加重物。
等冷却接近室温后，移开重物，表面十分平。

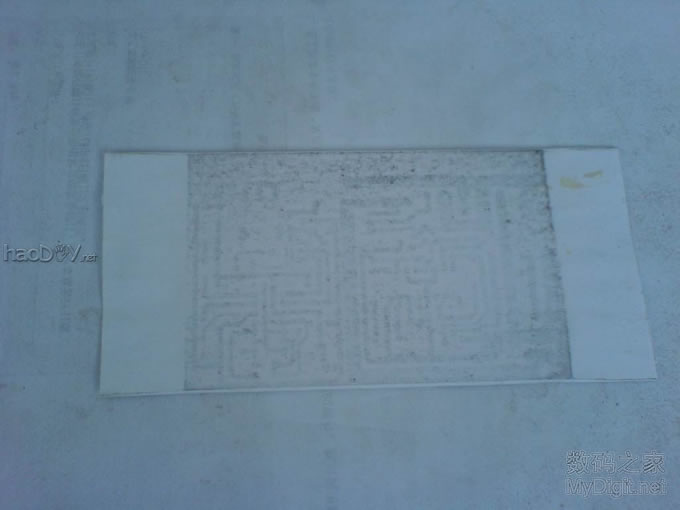

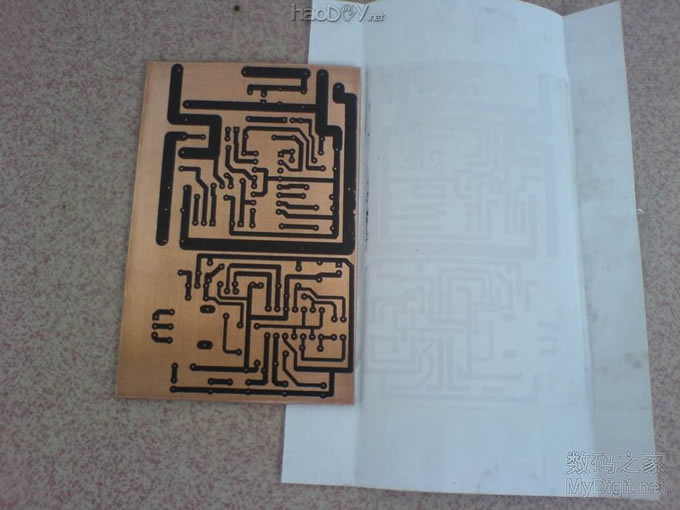

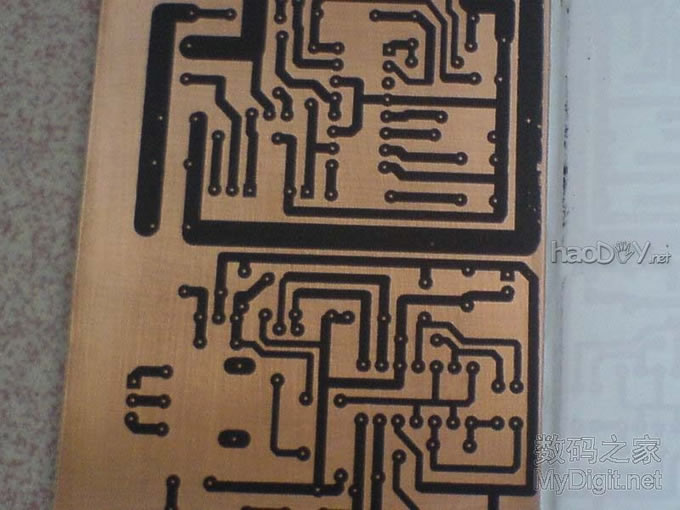

打开转印纸，效果不错，由于包PCB时位置大接近边缘，有小小边缘没转下去，对于大面积的PCB及大面积复铜的，会有可能有多些不能转印过去，用记号笔修改一下了，手头上没笔，这片板不修了。

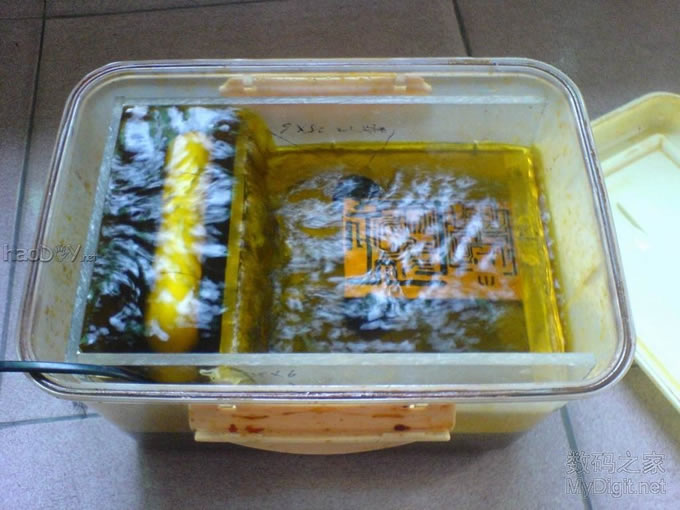

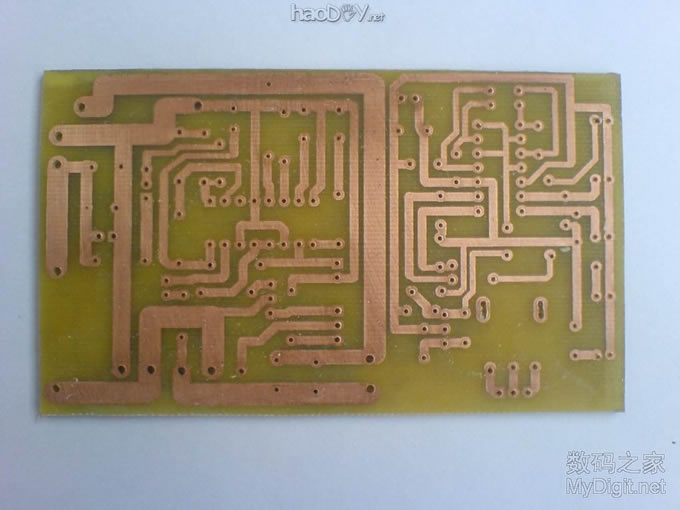

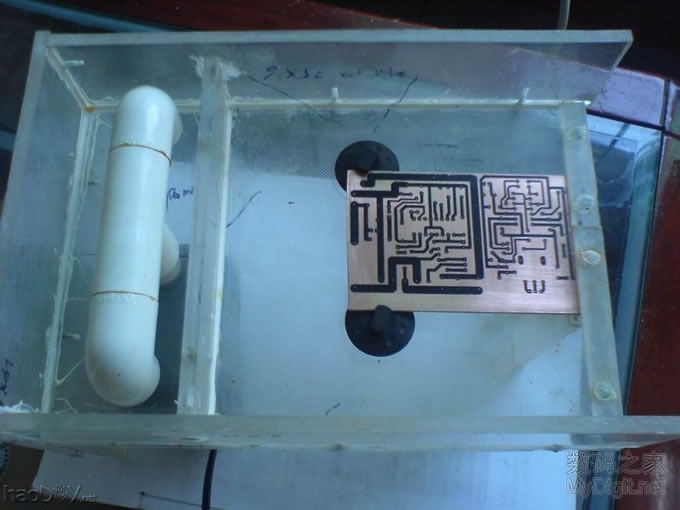

腐蚀我用自制的腐蚀机，先固定PCB，放放腐蚀机，开电，腐蚀，腐蚀机DIY在这http://bbs.mydigit.cn/read.php?tid=212727。

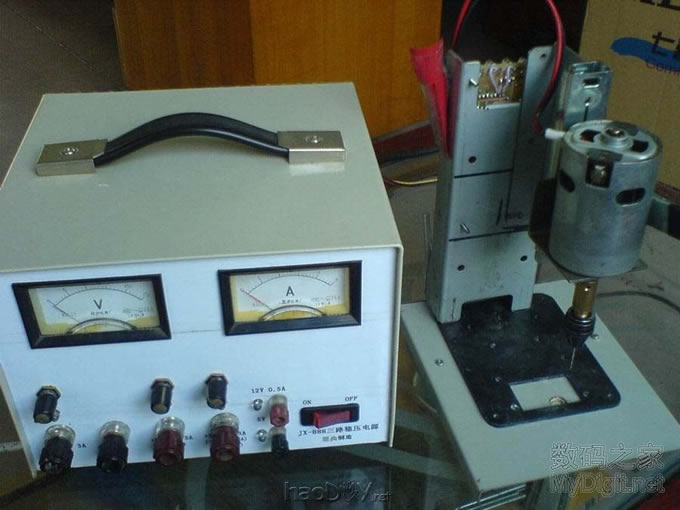

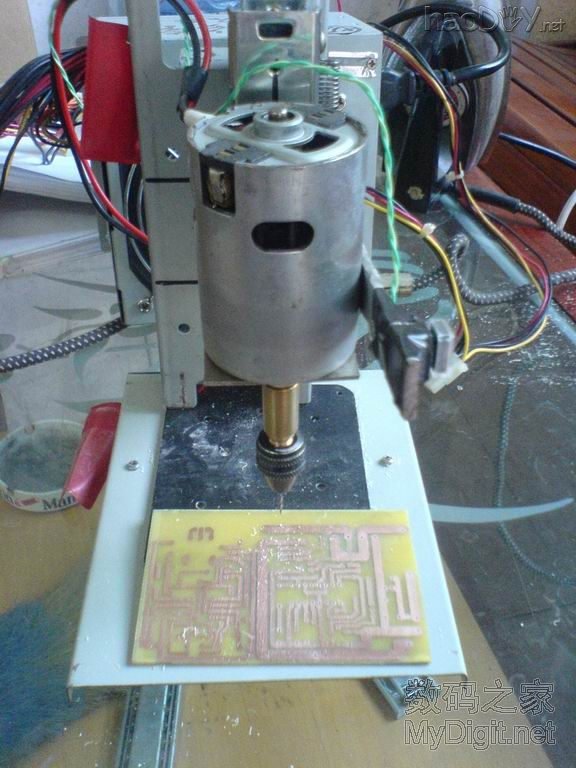

清洁PCB的墨，我用天拿水来洗的，进入打孔，钻的DIY在这http://bbs.mydigit.cn/read.php?tid=212839。

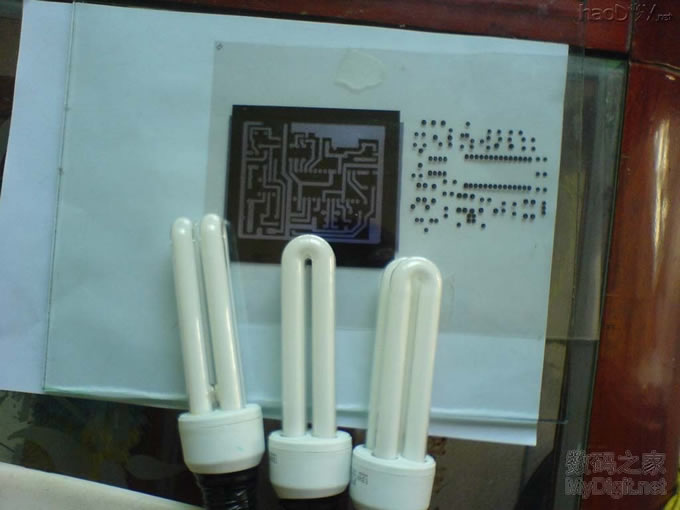

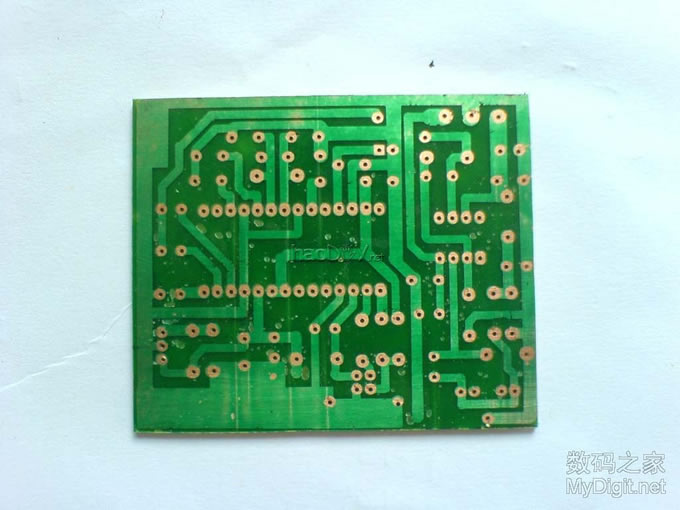

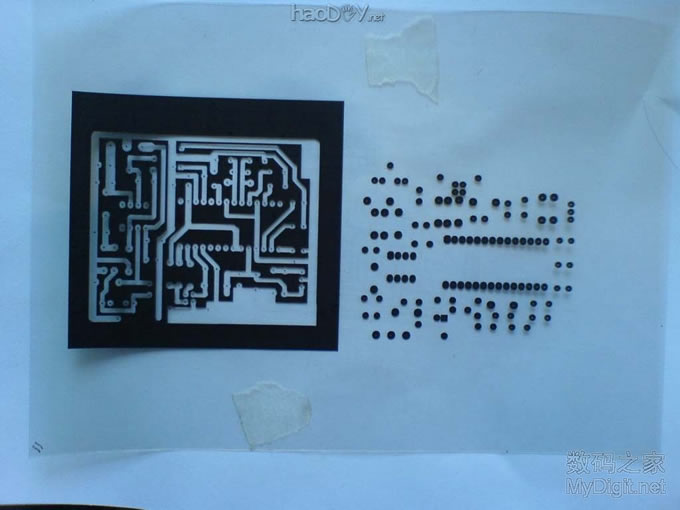

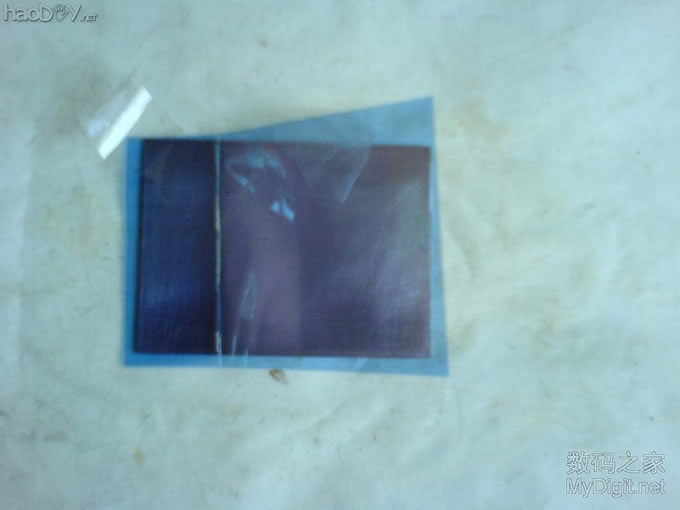

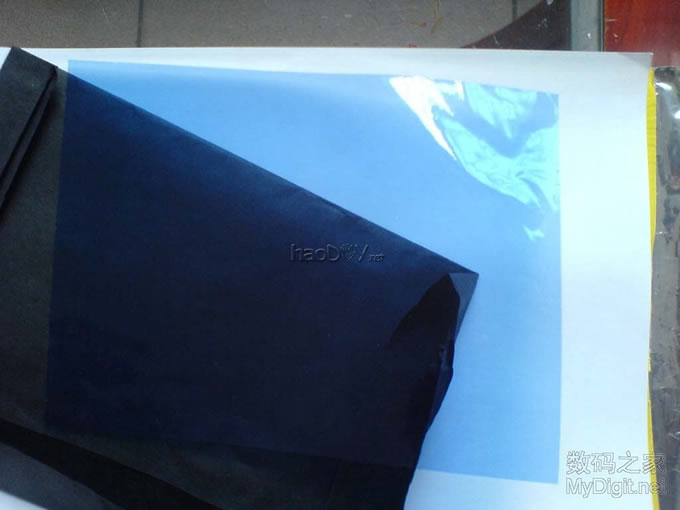

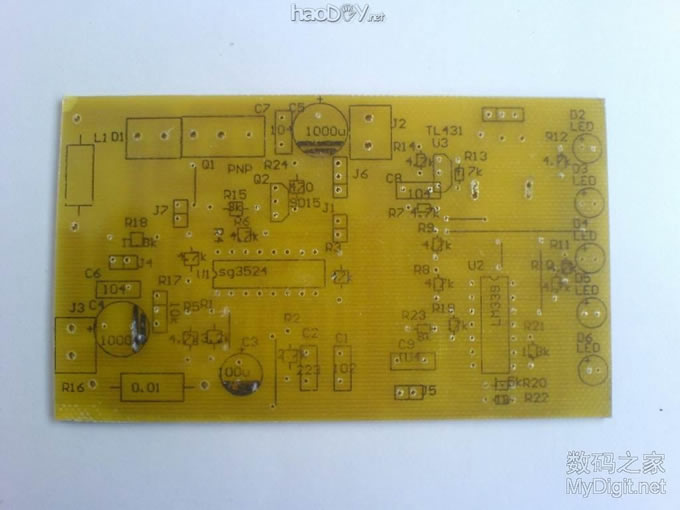

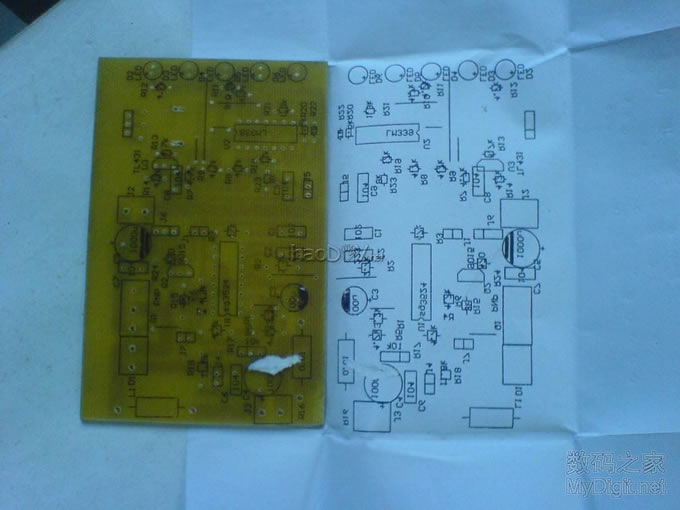

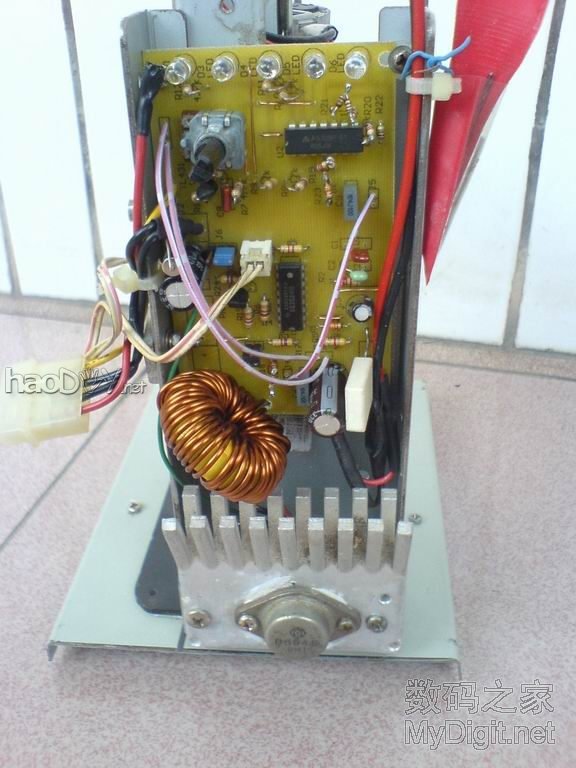

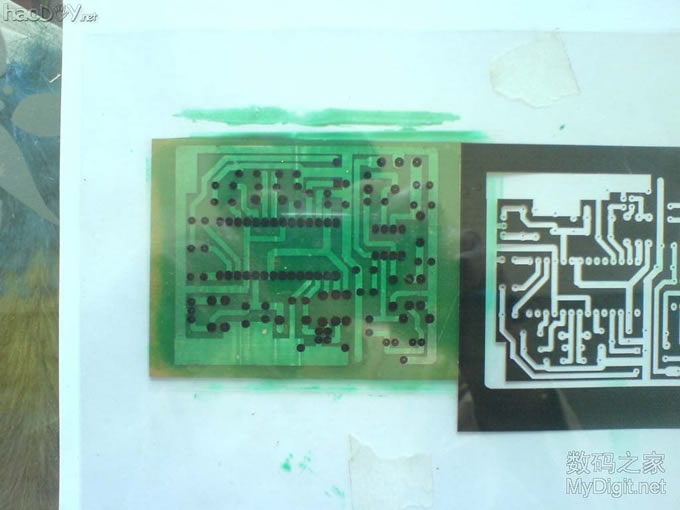

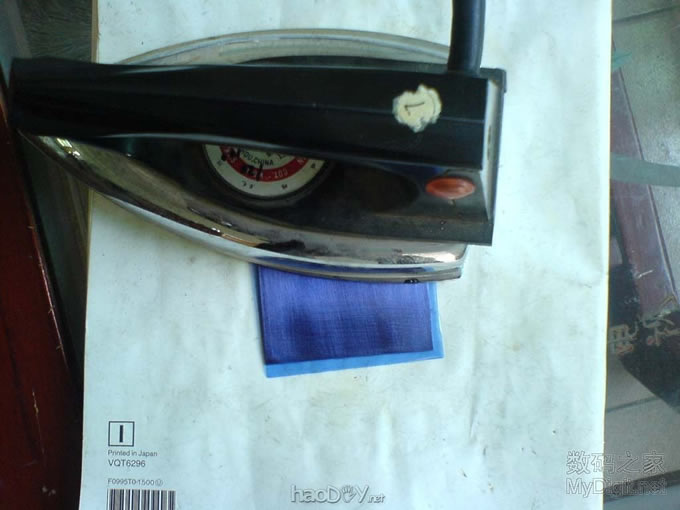

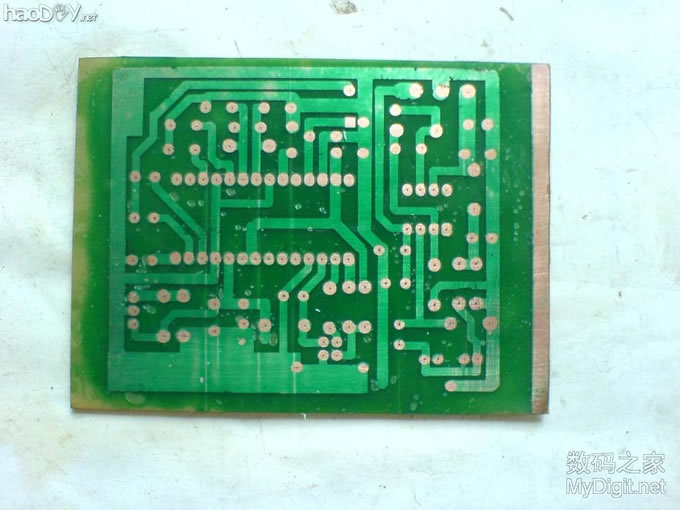

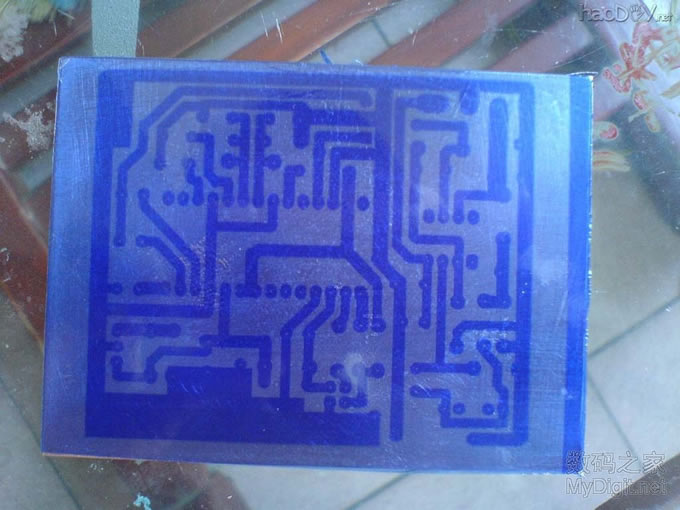

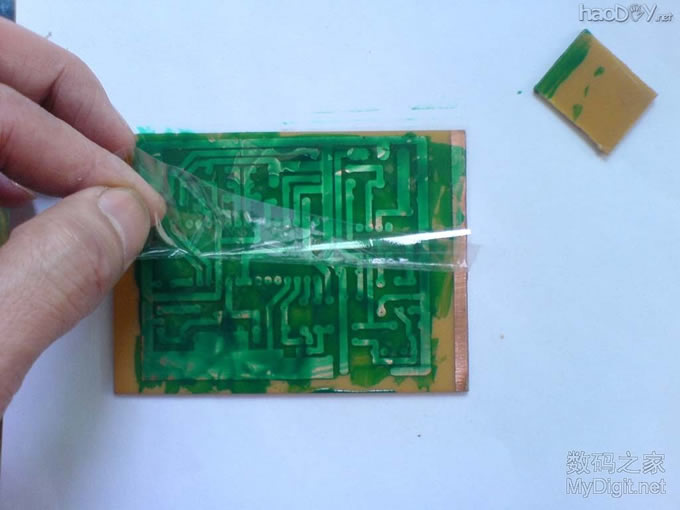

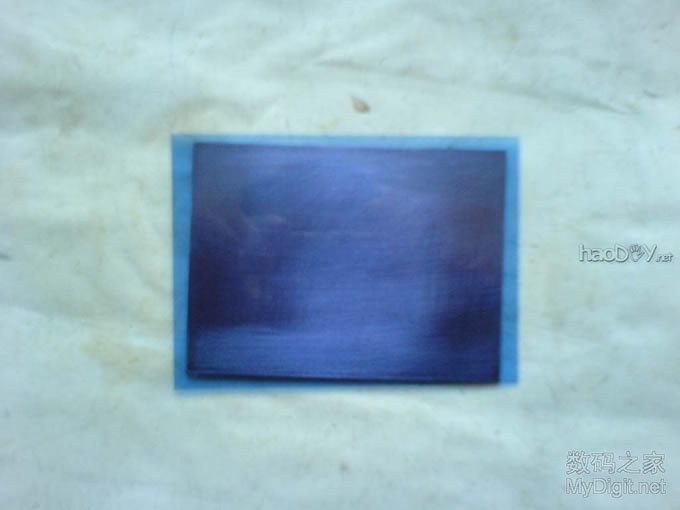

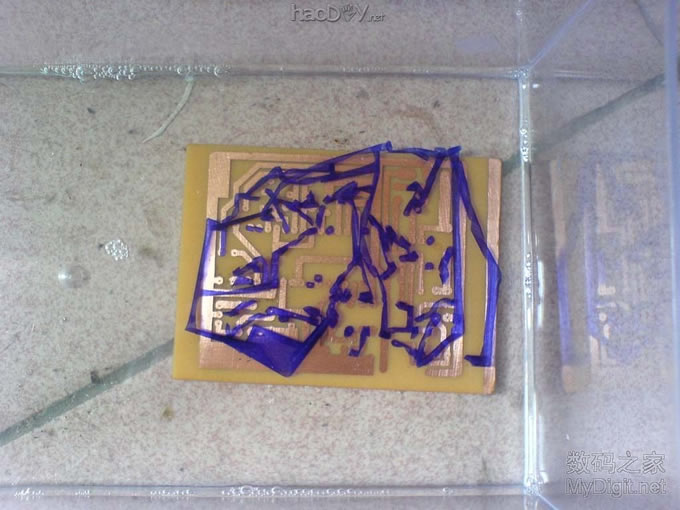

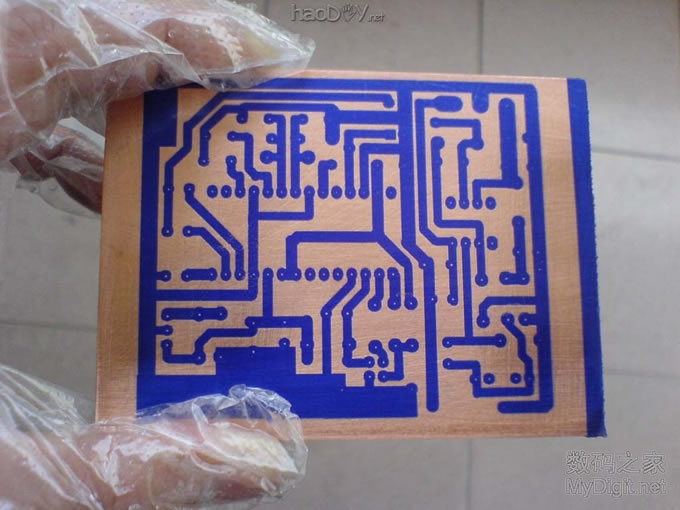

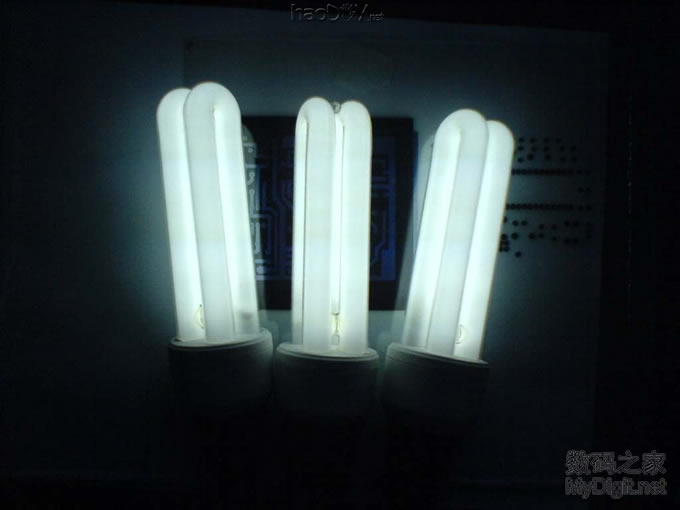

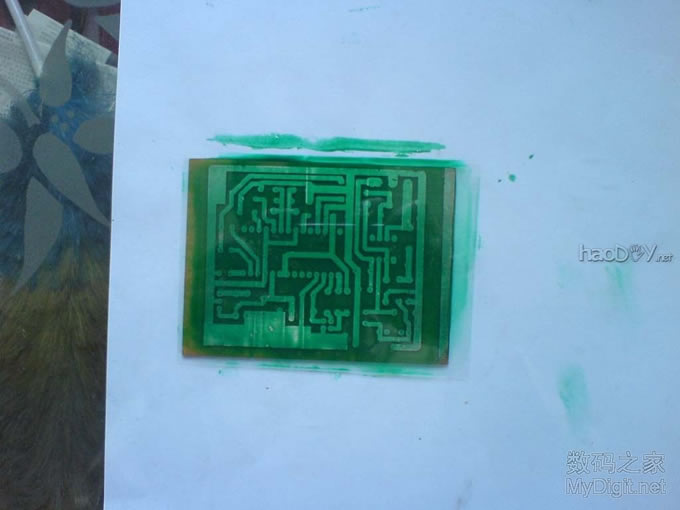

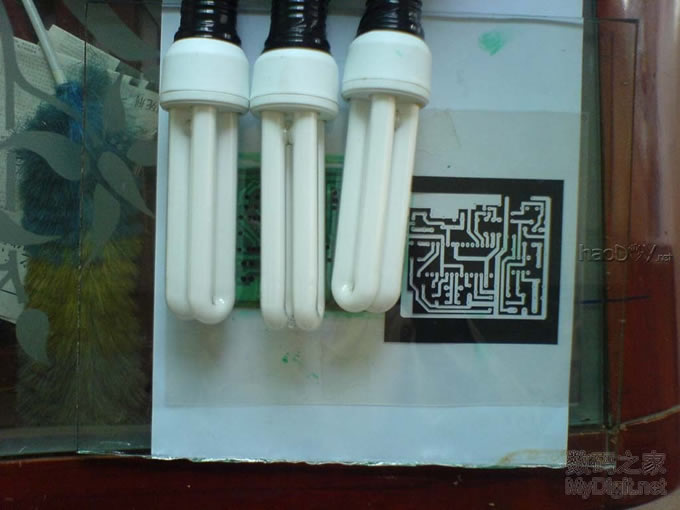

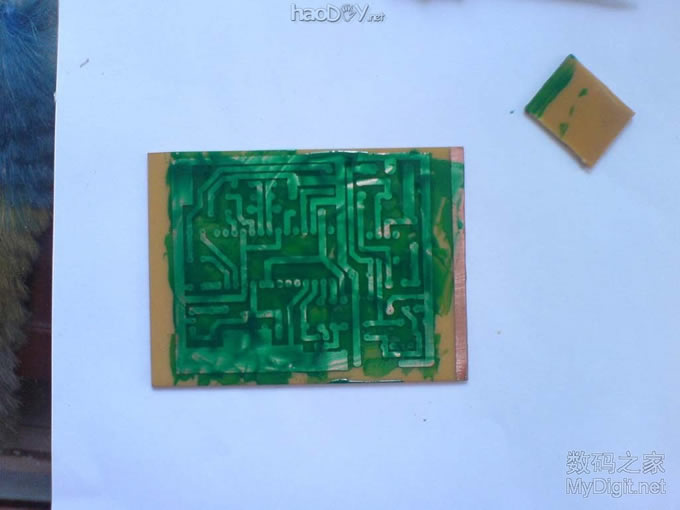

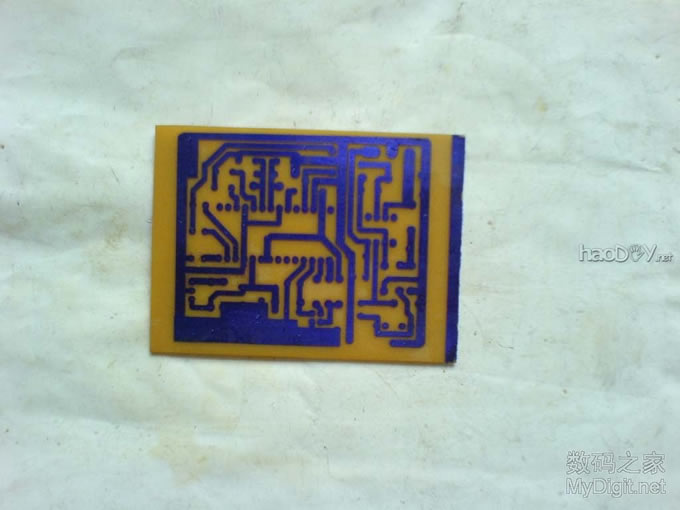

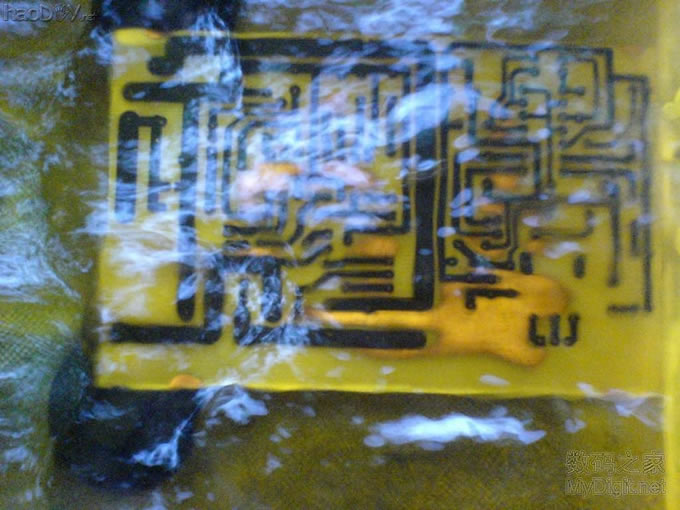

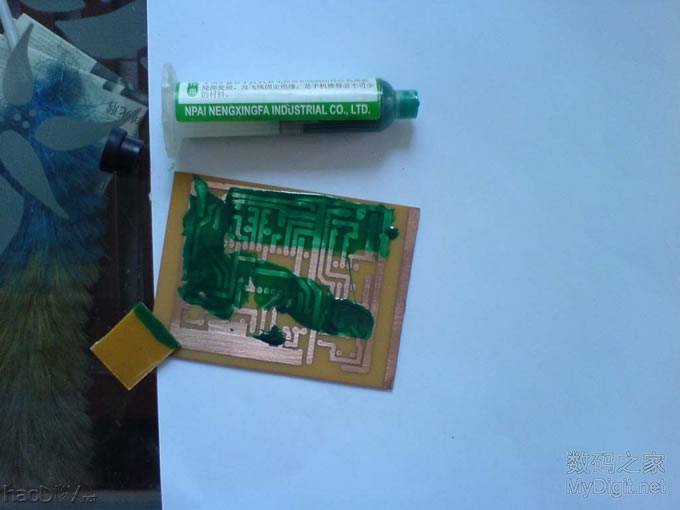

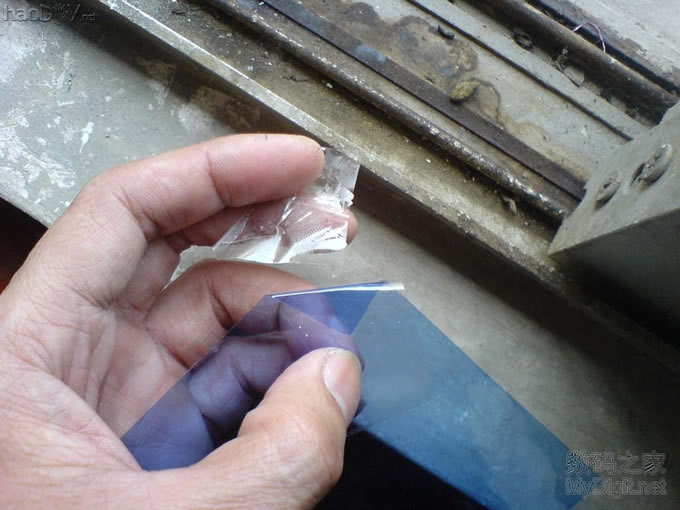

打孔完成后，就上丝印层，也是用热转印法，这同上面的做法一样，只不过是用一般的A4纸（由于要求不高，为降成本。）  上松香水，就完成制作了。   这片板有什么作用，用途如下。  由于钻PCB的小钻在12V时的速度不够高，打的孔有小小毛边，所以做了个大电流的降压式开关电源，输出电压范围在12V-22V之间，输入电压为30V，电源用原来做好的三路维修电源，在电源背面有整流管到大电容的输出。  上绿油的方法 由于这个板没必要上绿油，上绿油的方法就用以前摄的相片来说明，如是要进行上绿油的操作的话，不要先打孔，上完绿油后才打孔。 先用透明纸（菲林纸）打印焊盘的图，由于在实际应用中发现一张纸的情况有漏光情况，所以这里采用打印2张纸，重叠起来（这张打印有2个图，右边那个是焊盘图）。  先把绿油大约均匀涂抹在铜板面上。   然后在上面盖一片塑料膜，方便用玻璃压。  后用玻璃在上面压，使绿油均匀分布的PCB板上，如还有没绿油的地方把膜拉起，在没有绿油的地方再加些绿油，再压，后再把玻璃移开，用手把膜下有气泡的挤出去，再用玻璃压均匀就行了。  然后把已打印好的菲林纸放在PCB上，用玻璃压住，  在上面放曝光灯进行曝光操作，大约40分钟后就完成曝光了（我买的绿油就要这么长时间曝光，这个最好根据自己买回来的材料试验一下来确定曝光时间），再用汽油清洗，把没有曝光的洗干净。   再进行打孔、界边、上丝印及松香水等步骤就完成一片PCB的制作了。  在这也把用感光法制作过程简单地贴出，这里用材料感光干膜（感光材料方式有几种，基本上操作差不多，只不过是用正片还是负片、感光时间、显影及脱膜的成份不同。） 由于感光干膜是用负片，打印负片的方法我是采用在PEOTEL99用OFFICE虚拟打印机打印出来图片文件，用ACDSee 5.0把文件转成JPG格式，再用Adobe Photoshop CS2把图片转成负片（反相），后用Photoshop里打印选项进行打印，注意不能改动缩放比例。由于实际使用中发现一张菲林纸会有漏光的情况，这里用2张重叠的方法。以下是打印好的纸。  把显影剂按1：100兑水，10克的兑1升水,脱膜剂按1：60或70兑水,放在一边等待使用。 以下是感光干膜，剪一块比电路板略微大一些的感光膜，  感光膜是夹在两层薄膜之间的，先撕掉一边，有点难撕，用 2片小的透明胶纸胶住膜的两面，慢慢撕就行了。  把膜贴平，尽量不要有气泡（不要有气泡，如有气泡下一步用电熨斗压时会出现膜不完美，如有气泡，用针处理一下。），多试几次就好容易了。（这一步可用热风筒吹温铜箔表面后再贴，比不吹温好贴些）。   贴好后，用电熨斗稍加热加压，不用太热，起固定作用（我用的是80度左右）。  将把打印电路板菲林打放在感光板上，用玻璃板压住，在上面放曝光用的普通节能灯，曝光时间大约5分钟左右（我是用3支13W的节能灯，曝光时间要根据自己的实际情况来试，剪几片小膜在废板上试验到合适的时间。）感光膜会在曝光时变色，由浅色变深蓝色。很容易看到你的线路图显现在板子上。    显影，揭掉另一层保护薄膜，也是用小的透明胶纸胶住膜的上面慢慢撕,放入显影剂中，差不多显完时，用刷子轻轻刷来回刷，没曝光部分的感光膜就被洗掉了。后用水冲洗干净并用热风筒吹干。   做好上面一步，检查一下有没问题，如有问题用油性记号笔修补一下，到腐蚀，以下是腐好了。  脱膜，将板子放在脱膜剂水溶液，泡几分钟就好。  由于是用索爱810手机摄的，USB数码显微镜还没买回来，所以只能发张放大图
