555口袋电子琴

时间:2017-07-05 06:42来源:本站 作者:haodiy 点击:
这是一个用555定时器做的小电子琴,可以发出很好听的声音,你可以用来弹奏一曲自己喜欢的音乐。开始之前,要确保自己能看懂电路,会焊接,还要会一点单片机(只

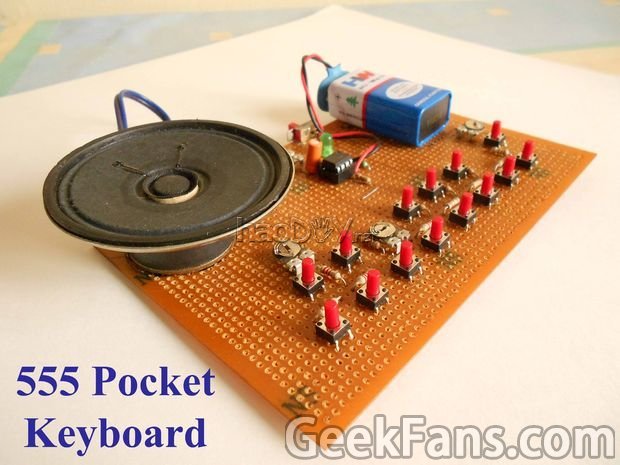

555口袋电子琴







555口袋电子琴





这是一个用555定时器做的小电子琴,可以发出很好听的声音,你可以用来弹奏一曲自己喜欢的音乐。

开始之前,要确保自己能看懂电路,会焊接。

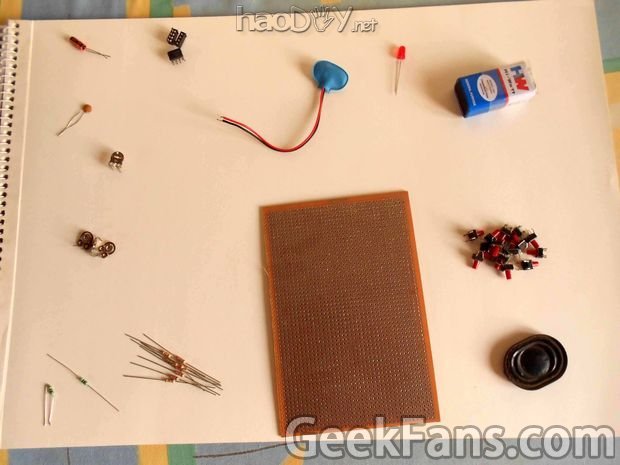

第一步:需要的电子器件

555定时器

100K(或更大的)电位器

4K7(或更小的)电位器

10K电位器

2.2K电阻 (12个)

4.7K电阻

8Ω扬声器

双向滑动开关

一个LED+一个470E电阻

14个微型开关

100nF电容

10uF电容

9V电池,带线

洞洞板(10X15cm)

差不多就这么多了。



555口袋电子琴

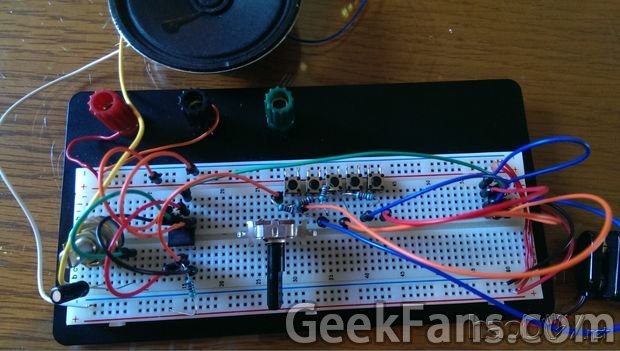

第二步:在面包板上做测试

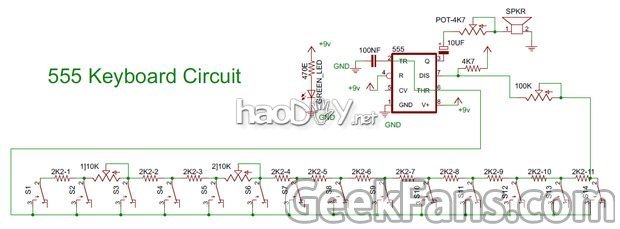

根据电路图,在面包板上元件都接上,然后测试一下是否正常。

不需要把14个按键全都装上,装4,5个就可以了,主要是为了测试。

555 keyboard.sch (用EDA软件打开)



555口袋电子琴







555口袋电子琴

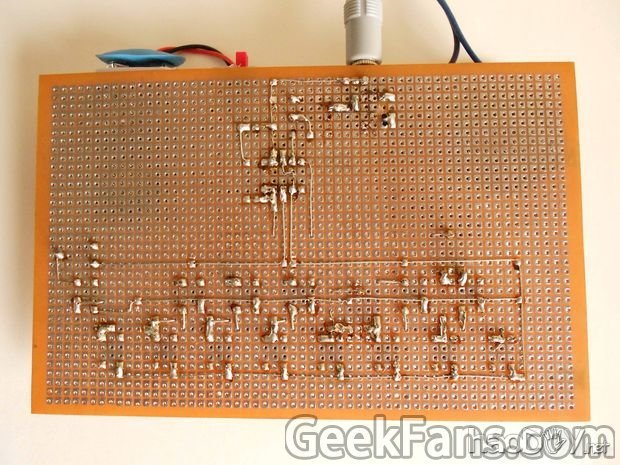

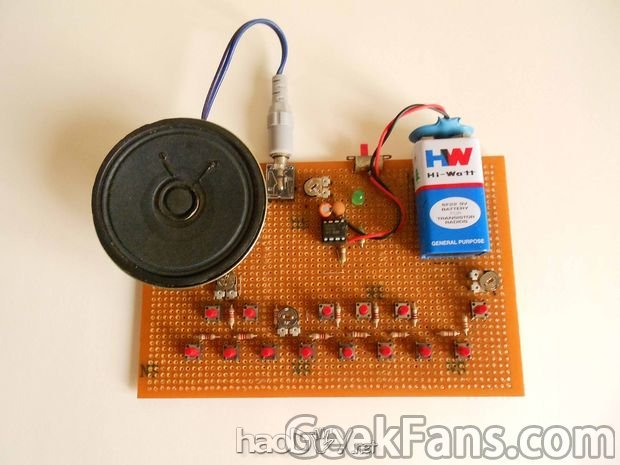

第三步:焊接到洞洞板上

如果在前面一部测试没问题,就可以焊接了。

这里使用了一块很大的洞洞板,目的是把电池和扬声器都放上去。你也可以选择一个小一点的。

这里元件的布局仅供参考,你也可以根据自己的情况,或者按键的便利性来进行更合理的布局,但是一定要按照电路图来。

555 synth.brd (PCB设计图)



555口袋电子琴



你可以按照以下顺序来进行焊接:

1.固定按键

2.给按键添加电阻

3.固定555

4.围绕555建立电路

5.将555和按键相连

6.连接扬声器

7.连接电池接线

8.把整个电路检查一遍

9.接通电池进行测试。





555口袋电子琴





第四步:调音&演奏

电路测试没有问题之后,你可以给你的电子琴加一个保护外壳。

在演奏之前,你也许还需要通过电位器给它调一下音。

100k的电位器用来调节后面9个键(挨着100k电位器的9个高音键),这9个键必须听起来是同步的。这9个键调好后,就可以用10K的电位器调节第10和第11个键,第二个10K电位器用来调节第12~第14个键。

现在你可以用自己亲手打造的电子琴来演奏一曲啦!



555口袋电子琴
