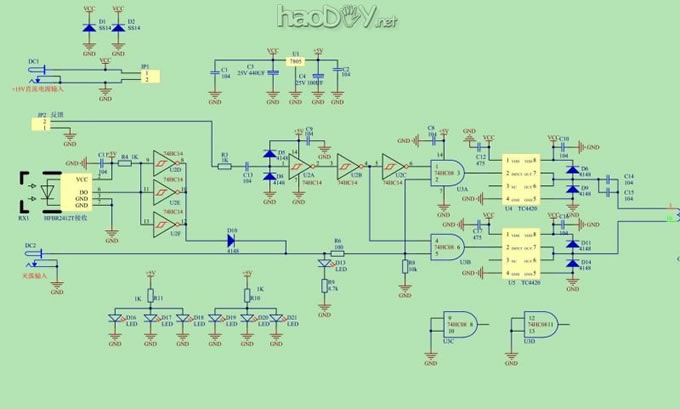

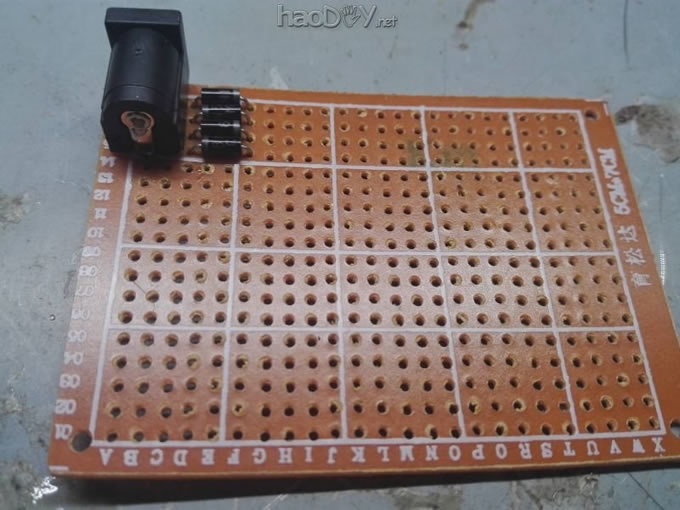

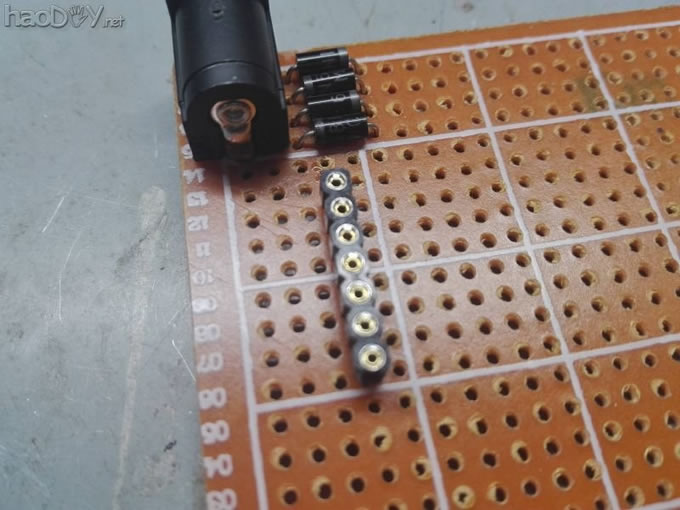

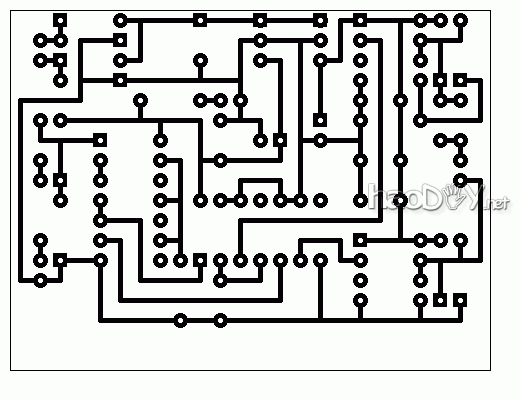

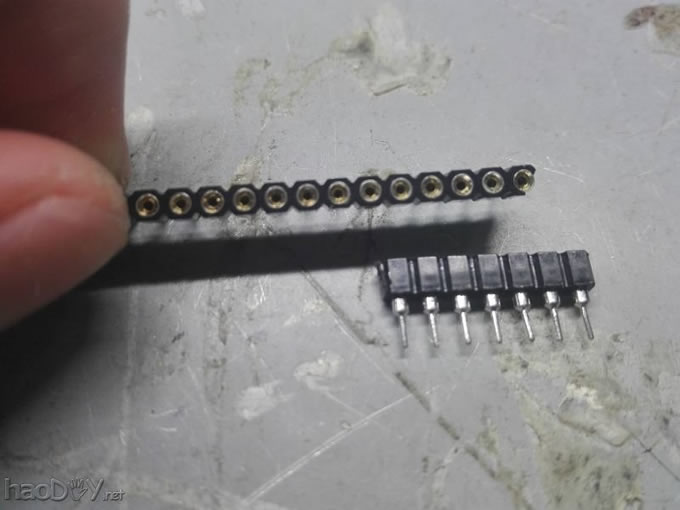

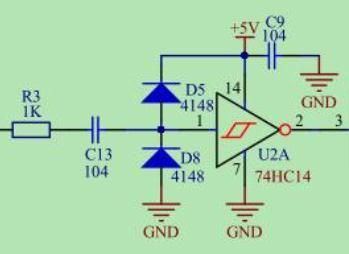

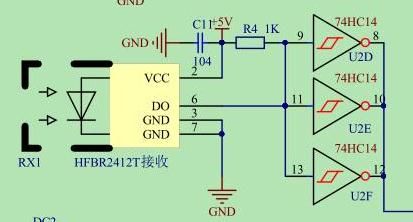

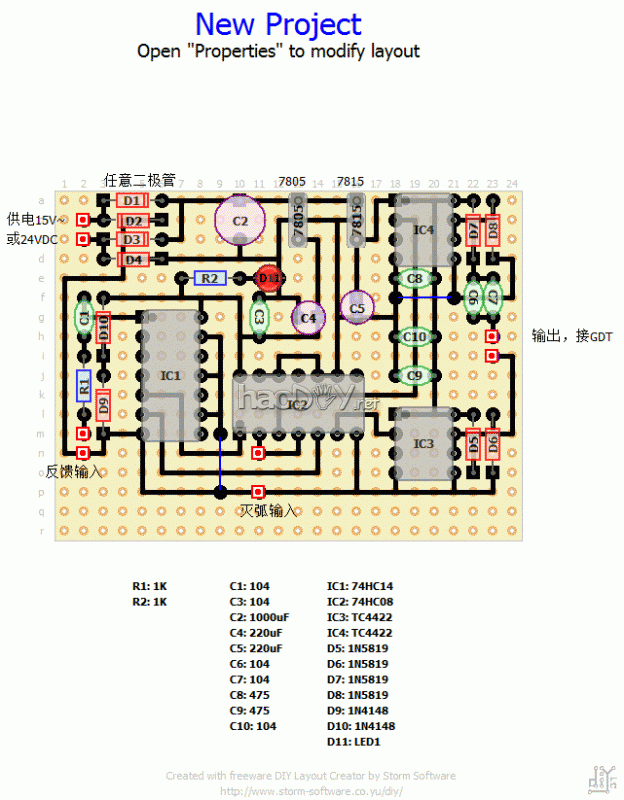

第一步：驱动！ 驱动很重要，如果驱动性能不好，那么可能无法起震，或者乱震，或者烧功率桥（炸管的节奏） 电路图登场！！！  接着是一大堆的问题，别着急咱慢慢解释，首先是这个玩意↓  这个玩意长得有点像运放（运算放大器），但是又不像，只有一个输入端，输出端还带一个圆圈，到底是玩意呢？ 这个玩意叫反向器 那么它的功能是什么呢？ 它的功能是：输入一个高电压（高电平），输出端就输出一个低电压（低电平），输入一个低电平，就输出一个高电平，即输出信号与输入信号相反。 然后就是这个了↓  名字我就直说了，这个叫“与”门 有两个输入端和一个输出端 功能：当两个输入端全部输入高电平时，输出端输出高电平，输入端其中一个或两个都输入低电平时，输出端输出低电平 然后就是这里了↓  这个我也不知道是啥，无视就行了 接着就是这个部分↓  1K电阻的作用是限流，C13（104）电容的作用是隔离，两个二极管的作用是钳位，因为反馈电压一般都达到了上百V，如果没有这两个二极管，那么你的驱动迟早要废 就讲这么多吧，然后就是大显身手的时候了 驱动布线，推荐用5*7的洞洞板制作↓    每一个接口都已经标注清楚，看不懂请自行想办法 有的人想要布线软件，请在回复中告诉我你的邮箱地址即可，由于我的初三狗所以只能在星期六～星期天发 接下来就是制作过程了↓  大家在焊的时候最好用IC座，然而我没有，所以我用的圆孔排针
