自制diy电吉他

时间:2013-02-27 17:17来源:www.crystalradio.cn 作者:Ibanez 点击:
2009年买来的毛坯,历时一年多,到今天, 几乎完工 ,眼泪哗哗的。打磨占了主要时间,全部手工打磨。

大家看个热闹


网上淘来的毛坯(虽然喷漆,但是流挂极其严重)

网上淘来的毛坯(虽然喷漆,但是流挂极其严重)






桃花心木+枫木+絮状枫木贴面

桃花心木+枫木+絮状枫木贴面

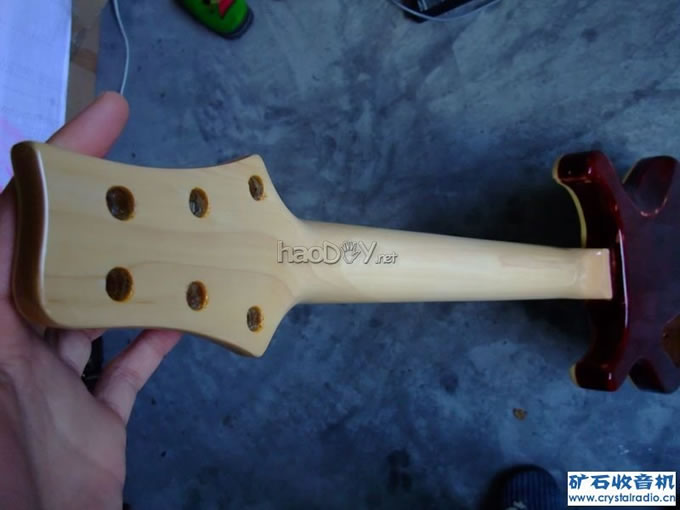

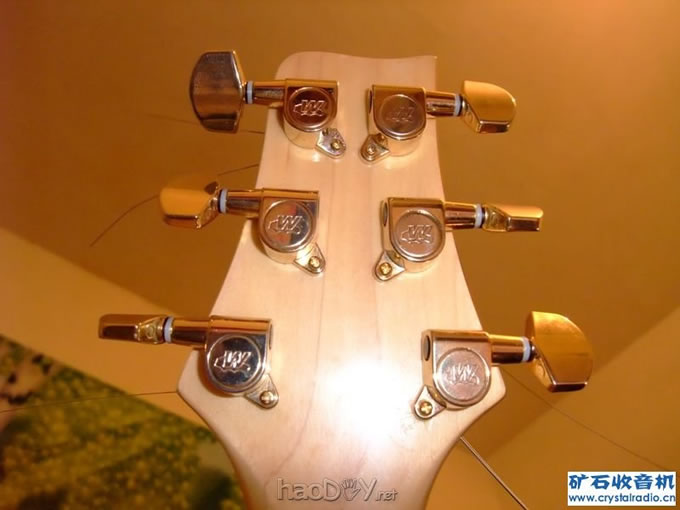

粗磨过的琴头,预装旋钮

粗磨过的琴头,预装旋钮

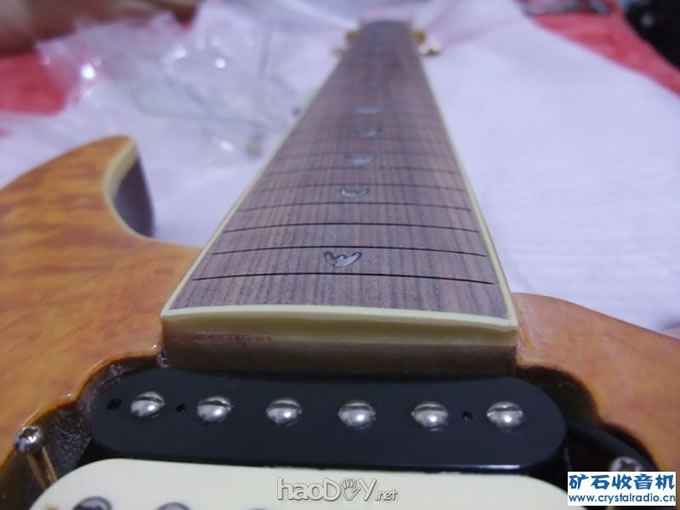

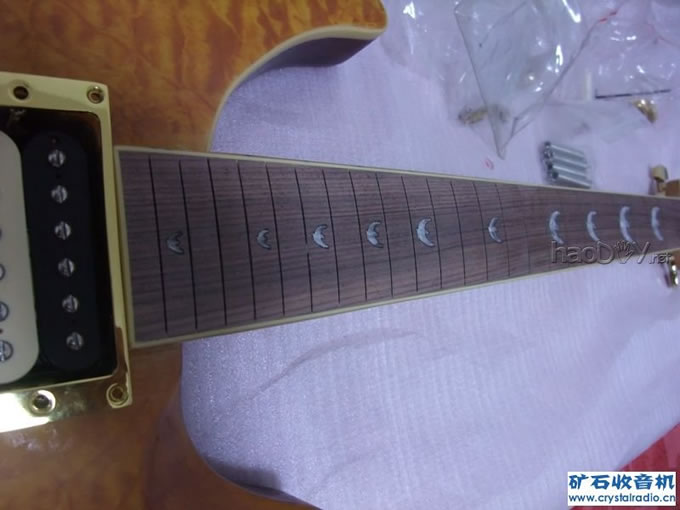

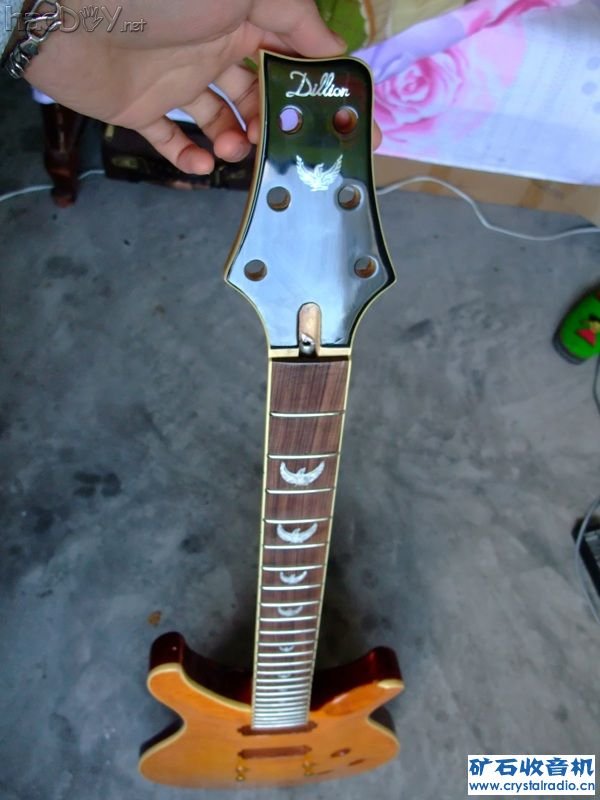

玫瑰木指板,打磨成弧度的

玫瑰木指板,打磨成弧度的



A5.jpg #p#分页标题#e#(54.63 KB, 下载次数: 25)



琴体粗磨+预装琴桥,看看效果

琴体粗磨+预装琴桥,看看效果






指板打磨+弧度打磨

指板打磨+弧度打磨






效果还可以的

效果还可以的






弧度指板

弧度指板






精磨+抛光

精磨+抛光

#p#分页标题#e#





琴头抛光

琴头抛光






琴劲抛光

琴劲抛光

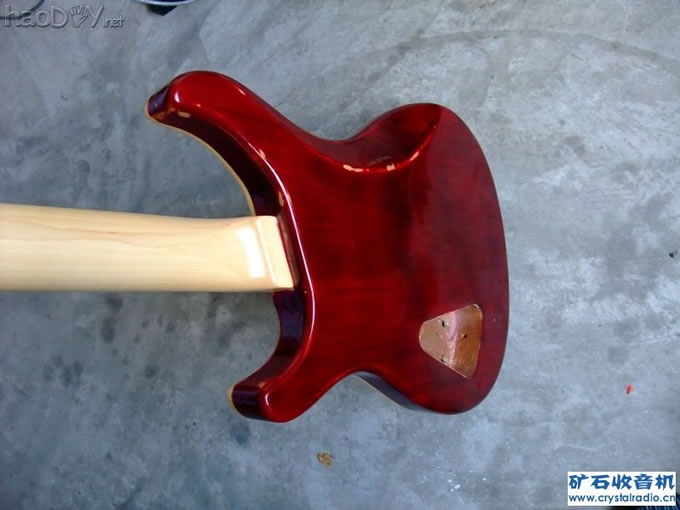

琴体背面抛光

琴体背面抛光

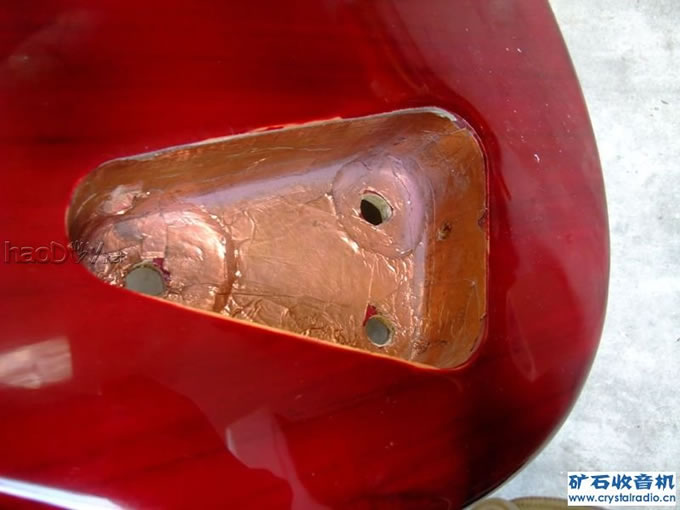

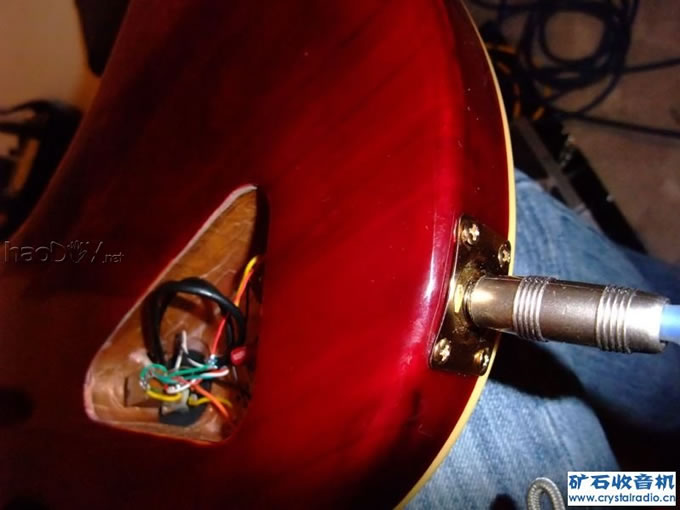

电路仓 铜皮做屏蔽

电路仓 铜皮做屏蔽






装品丝+拾音器槽做铜皮屏蔽

装品丝+拾音器槽做铜皮屏蔽#p#分页标题#e#

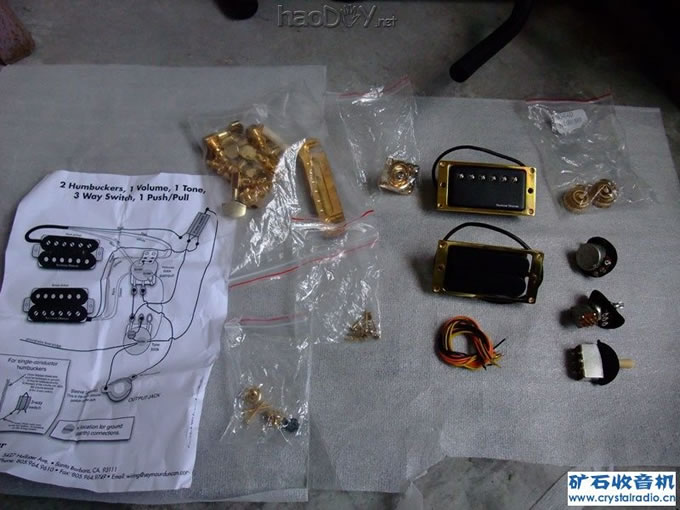

采购五金零件和电路零件(8成以上零件为进口件)

采购五金零件和电路零件(8成以上零件为进口件)

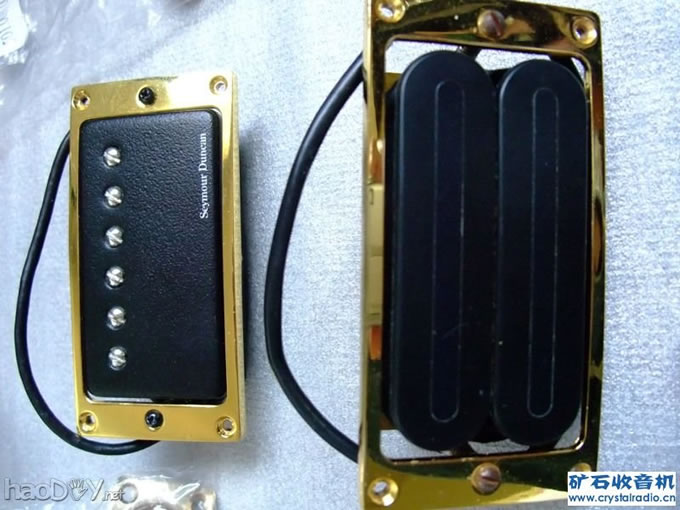

拾音器(心脏部分:琴劲采用SEYMOUR DUNCAN SHPG1,琴桥采用DIMAROIO DP102 X2N,拾音器总共价值1300RMB)

拾音器(心脏部分:琴劲采用SEYMOUR DUNCAN SHPG1,琴桥采用DIMAROIO DP102 X2N,拾音器总共价值1300RMB)

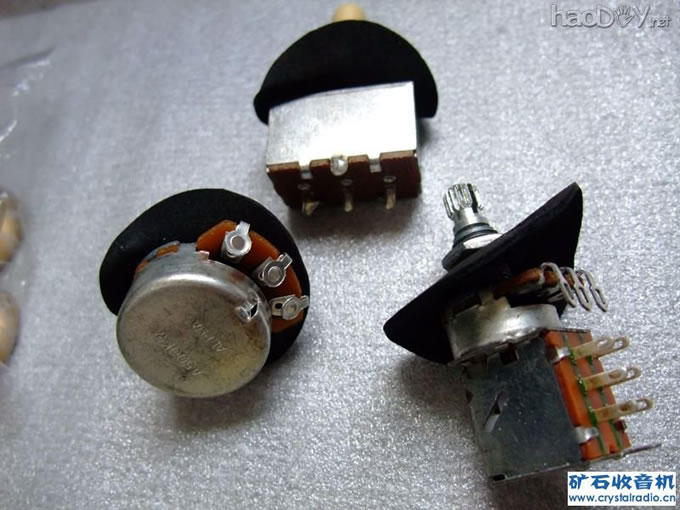

电位器ALPHA的 音量带提拉(做拾音器切单)

电位器ALPHA的 音量带提拉(做拾音器切单)

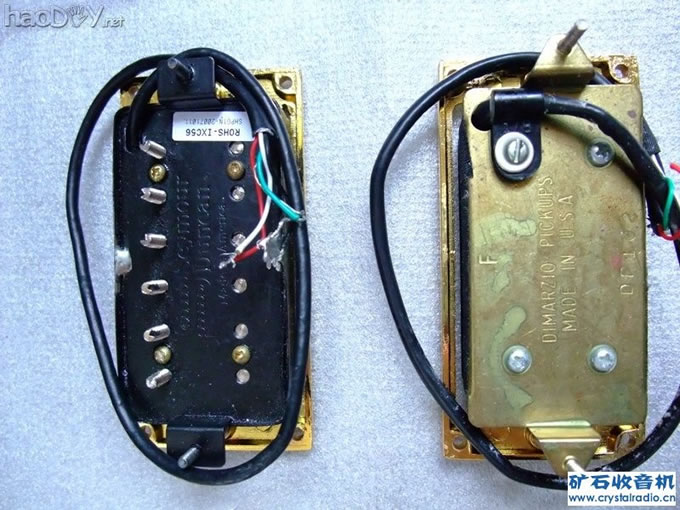

拾音器背面(都是美国产)

拾音器背面(都是美国产)




 #p#分页标题#e#

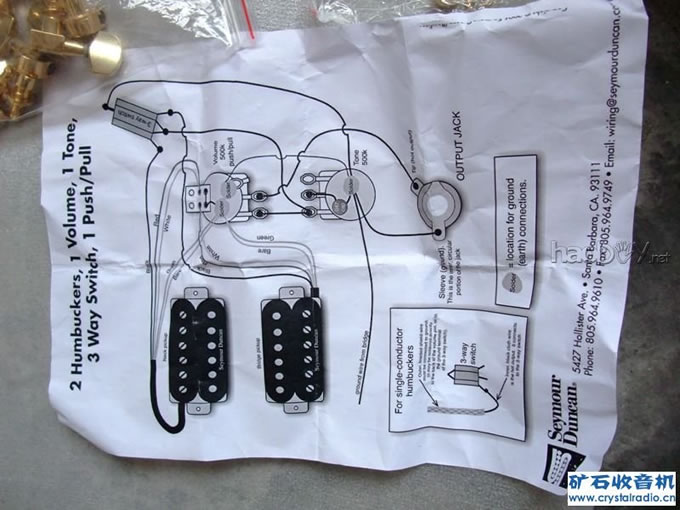

电路图

电路图

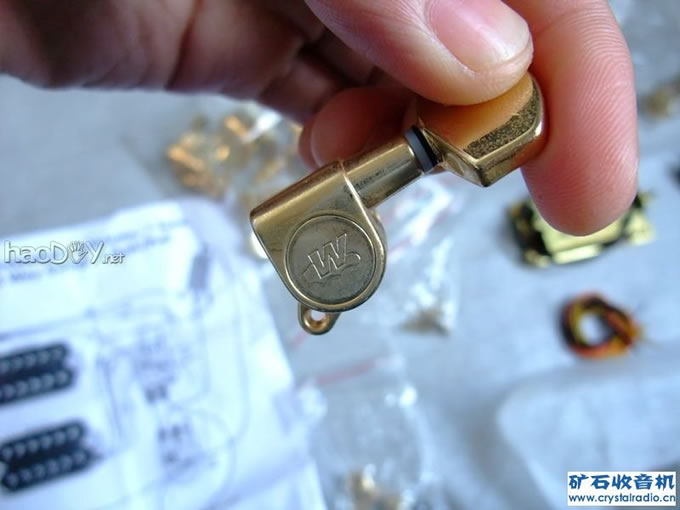

旋钮WILIKINSON 韩国产 18:1

旋钮WILIKINSON 韩国产 18:1

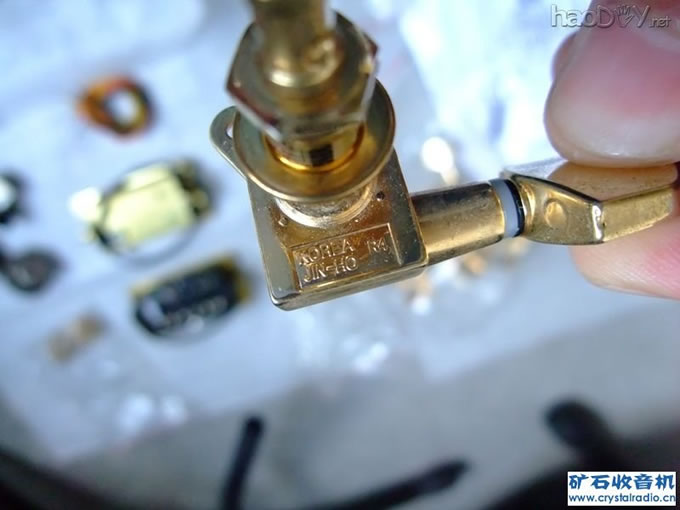

旋钮背面 WILIKINSON 韩国产 18:1WILIKINSON 韩国产 18:1

旋钮背面 WILIKINSON 韩国产 18:1WILIKINSON 韩国产 18:1






旋钮整体效果

旋钮整体效果

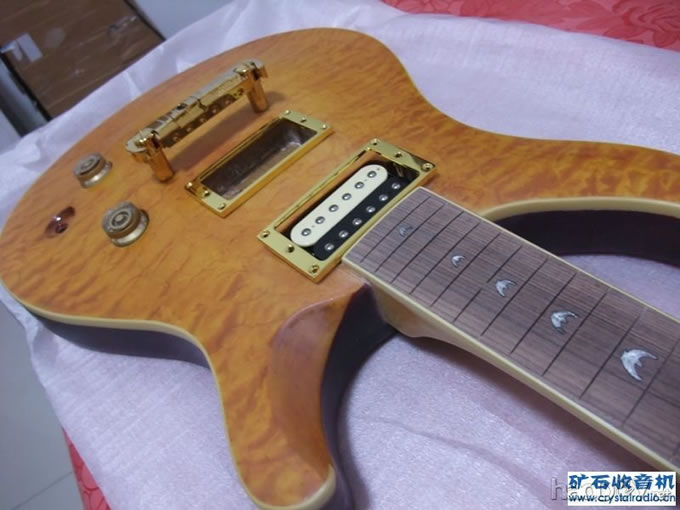

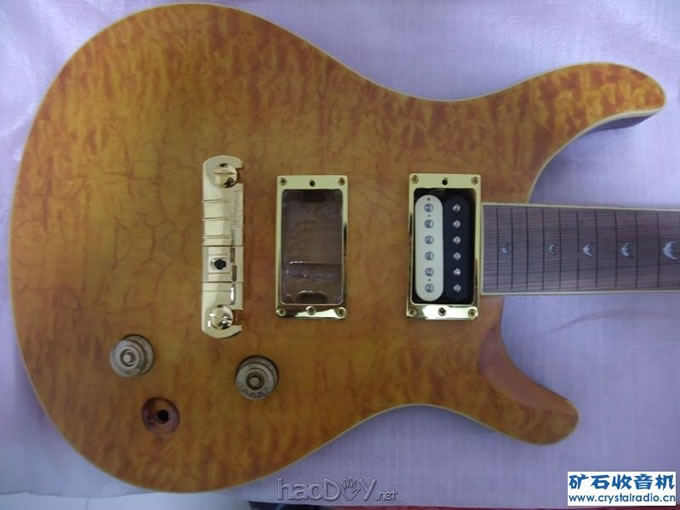

装零件后的琴体效果

装零件后的琴体效果


#p#分页标题#e#

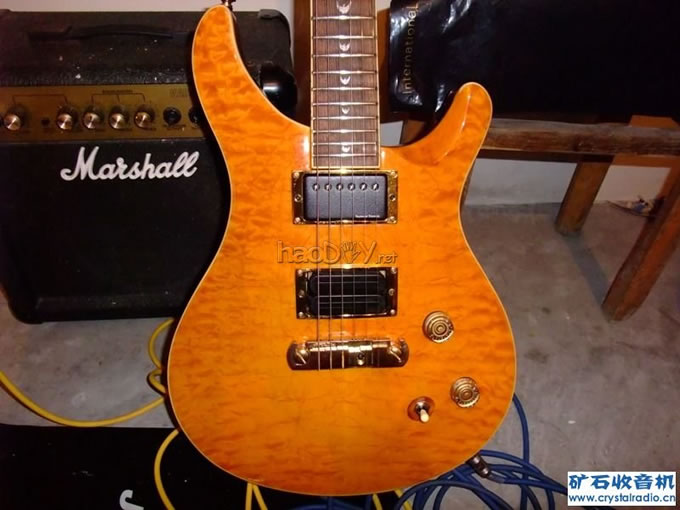

琴体特写

琴体特写

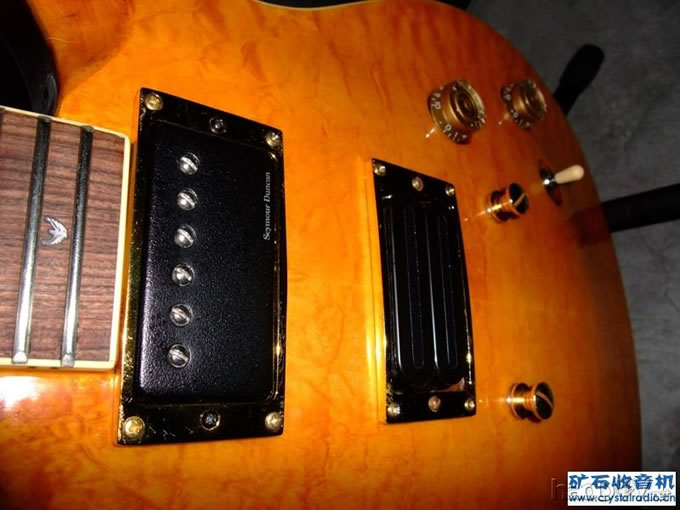

拾音器特写

拾音器特写






还是拾音器

还是拾音器

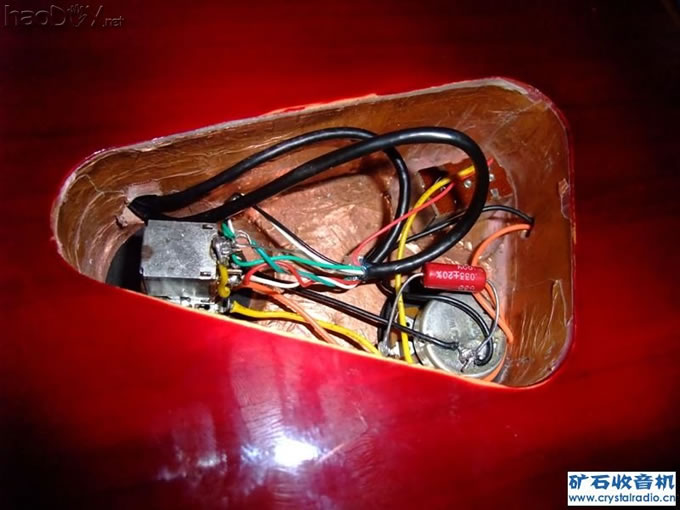

电路部分

电路部分






电路部分

电路部分

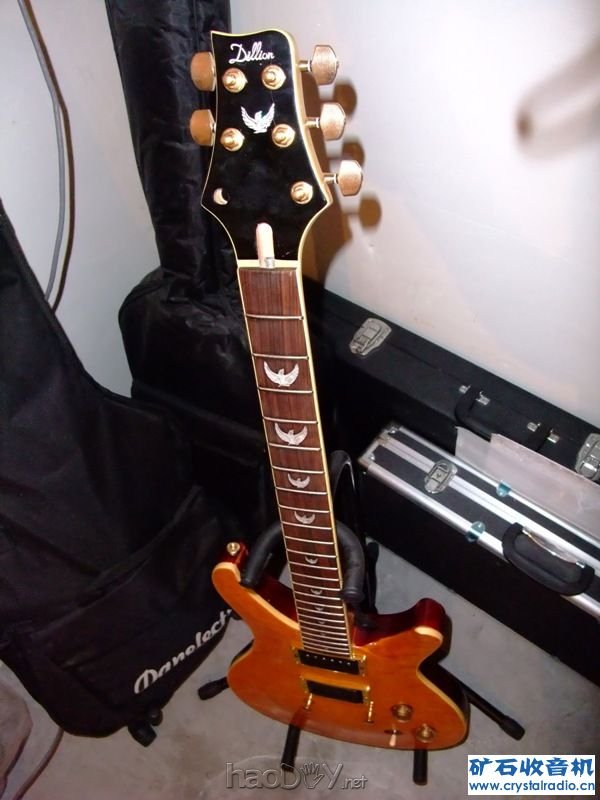

琴头部分

琴头部分

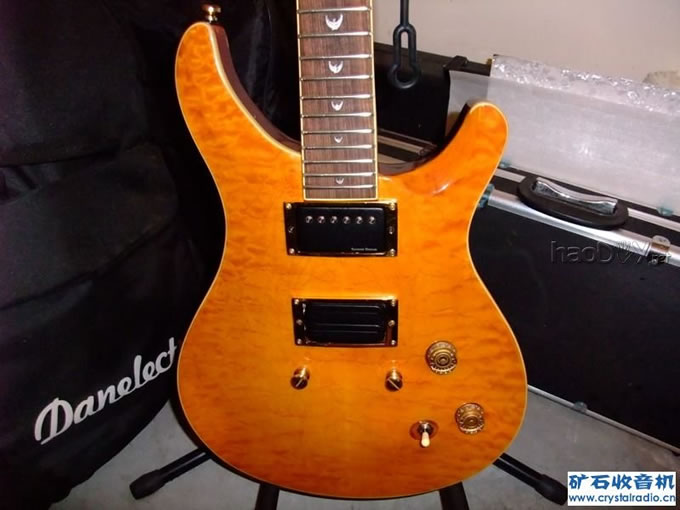

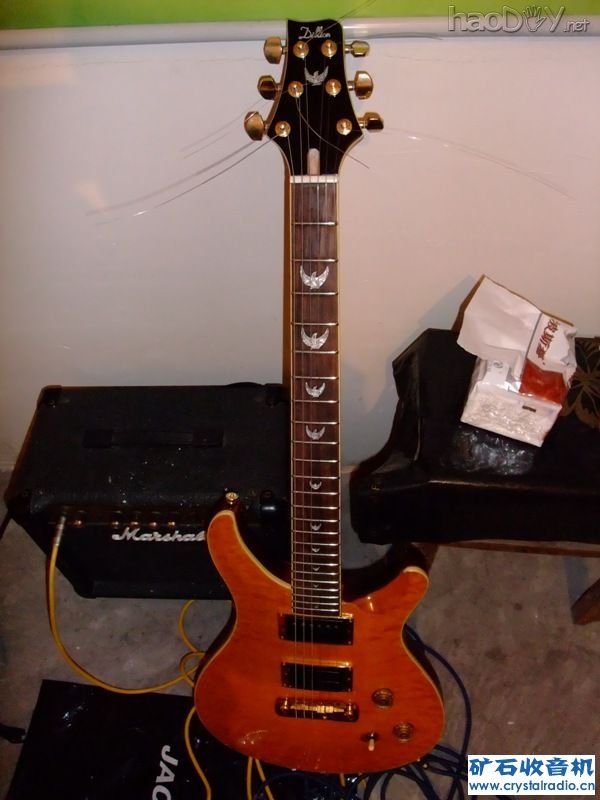

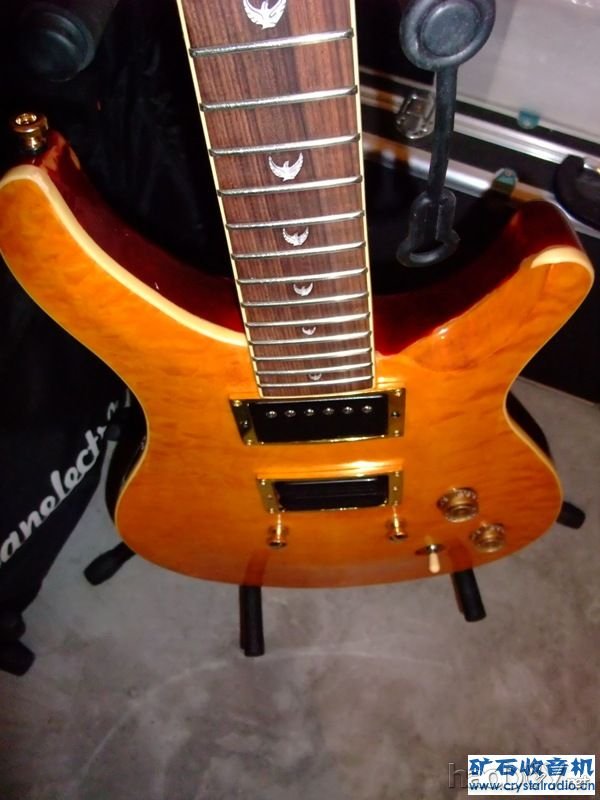

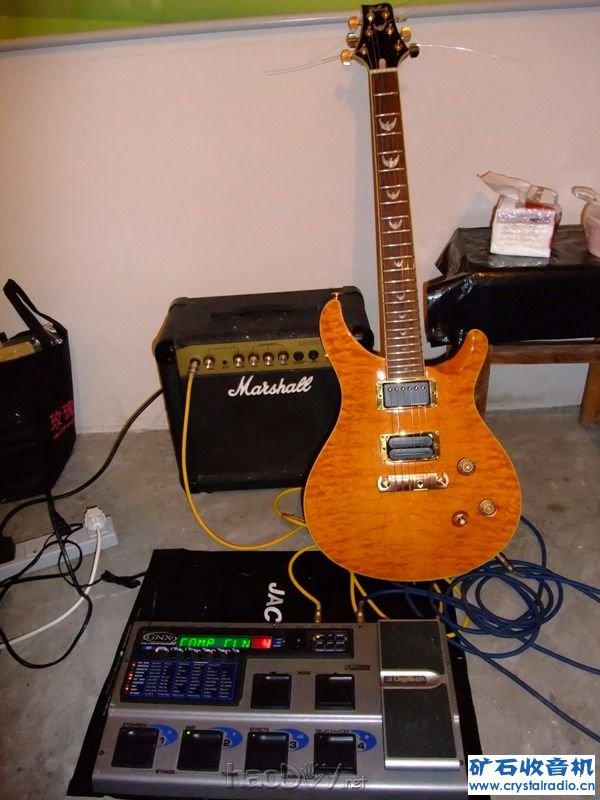

整体效果

整体效果#p#分页标题#e#
